W instalacjach elektroenergetycznych najwięcej problemów rodzi nie sam pobór mocy, ale dobór kabla do warunków pracy: ziemi, zewnątrz, betonu, rozdzielnicy albo długiej trasy zasilającej. W praktyce chodzi o kabel YAKXS, czyli aluminiowy kabel do stałych instalacji niskiego napięcia z izolacją XLPE i powłoką PVC. Poniżej rozkładam go na części, pokazuję zastosowania, różnice względem popularnych odpowiedników i błędy, które najczęściej psują dobry projekt.
Najważniejsze informacje o kablu do stałych instalacji niskiego napięcia
- To kabel do instalacji stałych, a nie do ruchomych urządzeń czy prowizorycznych podłączeń.
- Aluminiowe żyły obniżają masę i zwykle koszt, ale wymagają poprawnego doboru przekroju.
- Izolacja XLPE daje wyższą odporność termiczną niż klasyczne PVC.
- Sprawdza się wewnątrz, na zewnątrz, w ziemi i w betonie, o ile pozwalają na to warunki montażu i ochrona mechaniczna.
- Najczęściej pracuje przy 0,6/1 kV, więc jest typowym rozwiązaniem dla niskiego napięcia.
- Nie zastępuje przewodu solarnego DC ani kabla do pracy dynamicznej.
Czym jest ten kabel i jak czytać jego oznaczenie
To kabel elektroenergetyczny przeznaczony do przesyłu energii w instalacjach stałych. Ja traktuję go jako roboczy standard dla zasilania budynków, obiektów przemysłowych i dłuższych tras, gdzie liczy się odporność na warunki środowiskowe, a nie minimalny koszt za metr za wszelką cenę.
Oznaczenie mówi całkiem dużo o konstrukcji. A oznacza żyły aluminiowe, XS wskazuje na izolację z XLPE, czyli usieciowanego polietylenu, a Y odnosi się do powłoki z PVC. W praktyce dostajemy kabel lżejszy od miedzianych odpowiedników, odporny termicznie i dobrze nadający się do stałych tras zasilających.
- K - kabel elektroenergetyczny.
- A - żyły aluminiowe.
- XS - izolacja XLPE, czyli tworzywo lepiej znoszące temperaturę niż klasyczne PVC.
- Y - powłoka z PVC, która chroni konstrukcję zewnętrzną.
- Wersja z żyłą ochronną - wariant z dodatkowym przewodem PE, przydatny w wielu instalacjach zasilających.
W praktyce najczęściej spotyka się układ jedno-, cztero- i pięciożyłowy oraz przekroje od 16 do 240 mm². To już sygnał, że mówimy o kablu do realnych zadań energetycznych, a nie o przewodzie pomocniczym. Sam symbol to jednak dopiero początek, bo prawdziwe znaczenie ma budowa kabla i to, jak zachowuje się w terenie.
Jak jest zbudowany i dlaczego to ma znaczenie
W kablach tego typu najważniejsze są trzy warstwy: żyła, izolacja i powłoka zewnętrzna. Każda z nich odpowiada za coś innego, a jeśli jedna jest źle dobrana, cała instalacja traci sens. Najprościej mówiąc: żyła przenosi prąd, izolacja pilnuje bezpieczeństwa elektrycznego, a powłoka chroni mechanicznie i środowiskowo.
| Element | Co robi | Znaczenie w praktyce |
|---|---|---|
| Żyła aluminiowa | Przenosi energię | Obniża masę kabla i zwykle ułatwia opłacalność dłuższych tras |
| Izolacja XLPE | Oddziela żyły i chroni elektrycznie | Daje wyższą odporność termiczną, zwykle do 90°C w pracy ciągłej |
| Powłoka PVC | Osłania całą konstrukcję | Zwiększa odporność na warunki zewnętrzne i uszkodzenia mechaniczne |
| Warianty RE, RM, RMC, SM | Określają budowę żyły | Wpływają na sztywność, promień gięcia i wygodę montażu |
W kartach katalogowych spotyka się zakres pracy rzędu od -30/-35°C do +90°C, a podczas zwarcia nawet do +250°C. Układanie zwykle zaczyna się od około -5°C, więc przy zimowym montażu trzeba uważać bardziej niż przy zwykłej trasie w rozdzielni. Dla instalatora to ważne, bo kabel może wyglądać podobnie do innych aluminiowych wariantów, ale zachowuje się wyraźnie lepiej przy podwyższonej temperaturze.
Ja zwracam jeszcze uwagę na promień gięcia. W praktyce katalogi często podają wartości około 12 średnic zewnętrznych dla kabli wielożyłowych i 15 dla jednożyłowych. To nie jest detal techniczny dla porządku, tylko rzecz, która realnie decyduje o tym, czy kabel da się ułożyć bez naprężeń i bez ryzyka uszkodzenia. Po tej stronie robi się już miejsce na pytanie, gdzie taki przewód faktycznie ma sens.
Gdzie sprawdza się najlepiej w praktyce
Największą zaletą tego rozwiązania jest wszechstronność. Kabel dobrze odnajduje się tam, gdzie trasa jest stała, a warunki pracy są bardziej wymagające niż w klasycznej instalacji wewnętrznej. Właśnie dlatego widzę go często w energetyce obiektowej, przemyśle i większych inwestycjach infrastrukturalnych.
- Przyłącza budynków i obiektów usługowych - szczególnie tam, gdzie potrzebna jest solidna linia zasilająca.
- Hale i zakłady przemysłowe - kabel dobrze znosi stałe trasy rozdzielcze i zasilające.
- Układanie w ziemi - pod warunkiem poprawnego przygotowania trasy i ochrony mechanicznej.
- Trasy zewnętrzne - czarna powłoka PVC dobrze pracuje w środowisku narażonym na promieniowanie UV.
- Instalacje OZE - po stronie AC bywa bardzo sensownym wyborem od falownika do rozdzielnicy lub dalej do infrastruktury obiektu.
- Kanały kablowe i beton - tam, gdzie nie ma ryzyka stałego uszkodzenia mechanicznego, a trasa ma pozostać nieruchoma.
Ważne zastrzeżenie: to nie jest kabel do ruchomych maszyn, zwijaczy ani prowizorycznych połączeń. W systemach fotowoltaicznych nie zastępuje też przewodu solarnego po stronie DC. Jeśli ktoś próbuje użyć go „do wszystkiego”, zwykle kończy się to niepotrzebnym kompromisem albo błędem projektowym. Skoro już wiadomo, gdzie kabel ma pracować, przechodzę do rzeczy najważniejszej: doboru przekroju.
Jak dobrać przekrój i wariant do obciążenia
Dobór przekroju zaczynam od obciążenia ciągłego, długości trasy i dopuszczalnego spadku napięcia. Sama moc odbiornika nie wystarcza, bo ten sam kabel może działać dobrze w krótkiej trasie, a przy dłuższej już nie spełnić wymagań. Liczy się też sposób ułożenia, temperatura otoczenia, liczba żył obciążonych jednocześnie i warunki chłodzenia.
| Przekrój orientacyjny | Typowe zastosowanie | Na co patrzę szczególnie |
|---|---|---|
| 16-35 mm² | Krótsze odcinki, mniejsze rozdzielnice, zasilania pomocnicze | Spadek napięcia i warunki montażu |
| 50-120 mm² | Standardowe zasilanie obiektów, większe odbiory, dłuższe trasy | Obciążenie długotrwałe i sposób ułożenia |
| 150-240 mm² | Przyłącza, główne linie zasilające, większe moce | Bilans strat, promień gięcia i realna trasa kabla |
Przy takiej logice aluminiowy kabel z XLPE często wypada dobrze tam, gdzie trzeba poprowadzić energię na większy dystans i nie ma sensu przepłacać za miedź. Jednocześnie nie wolno zakładać, że „większy przekrój rozwiąże wszystko” - przy długiej trasie i złych warunkach ułożenia nawet duży kabel może mieć zbyt duże straty albo problem z montażem. To prowadzi wprost do porównania z innymi popularnymi rozwiązaniami.

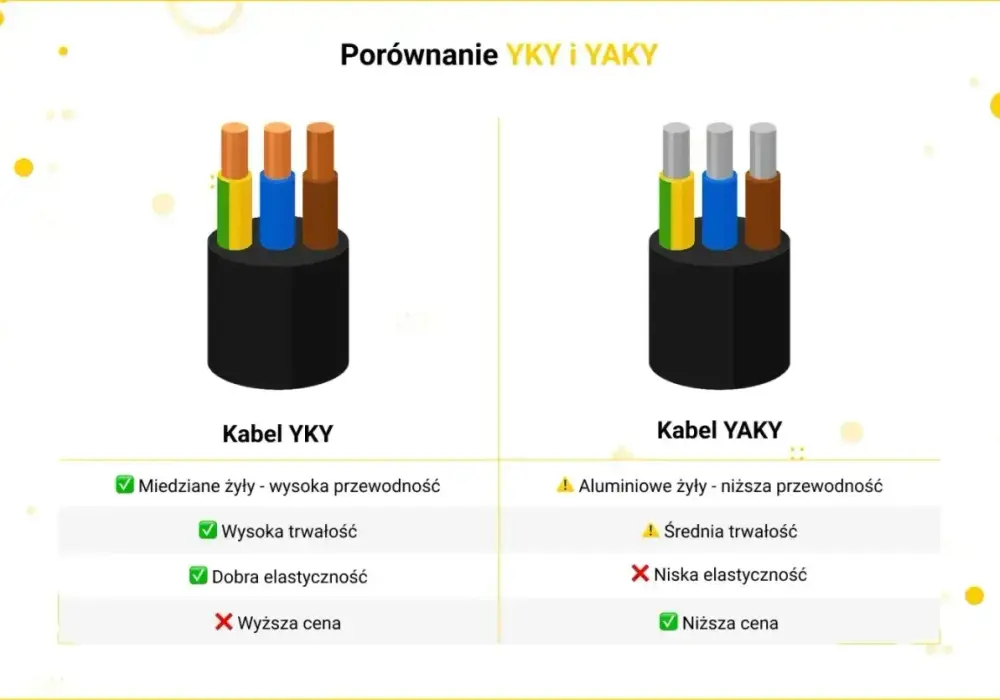

Jak wypada na tle YKY i innych kabli aluminiowych
Najczęściej porównuję ten kabel z YKY i starszymi aluminiowymi wariantami PVC. Z punktu widzenia inwestora różnica nie jest kosmetyczna, bo wpływa na temperaturę pracy, masę, cenę i możliwości prowadzenia trasy. Dla mnie to jedna z tych decyzji, które lepiej podjąć świadomie niż „na skróty”.
| Wariant | Mocne strony | Słabsze strony | Kiedy go wybieram |
|---|---|---|---|
| Aluminium z XLPE i PVC | Wyższa odporność termiczna, dobra opcja do ziemi i na zewnątrz, korzystny stosunek ceny do parametrów | Trzeba pilnować przekroju i promienia gięcia | Przy dłuższych trasach, większych obciążeniach i instalacjach stałych |
| YKY | Miedź, mniejszy spadek napięcia przy tym samym przekroju, łatwiejsze projektowanie kompaktowych tras | Wyższa cena, większa masa | Gdy liczy się kompaktowość i prostszy dobór w ograniczonej przestrzeni |
| Aluminium z PVC | Prosta, znana konstrukcja i często niższa cena wejścia | Niższa odporność termiczna niż w wersji z XLPE | Do mniej wymagających tras, gdzie temperatura nie jest krytyczna |
W praktyce różnica między XLPE a PVC ma znaczenie właśnie wtedy, gdy trasa pracuje dłużej, w wyższej temperaturze albo z większym obciążeniem. XLPE pozwala żyłom pracować w korzystniejszych warunkach termicznych, więc przy tym samym przekroju często daje lepszy margines bezpieczeństwa. Jeśli projekt jest prosty i krótki, nie zawsze będzie to konieczne. Jeśli jednak kabel ma iść w ziemi, w hali albo na długim zasilaniu obiektu OZE, przewaga tej konstrukcji szybko się ujawnia.
Na co uważać przy montażu i odbiorze
Najwięcej błędów widzę nie w samym doborze marki, tylko w montażu. Kabel może być dobry technicznie, a mimo to przestać spełniać swoją rolę przez źle przygotowaną trasę, za mały promień gięcia albo pracę poza zakresem temperatury układania. To są rzeczy proste, ale właśnie one najczęściej robią różnicę między poprawnym a problematycznym wykonaniem.
- Nie układaj go na siłę w niskiej temperaturze - przy mrozie kabel sztywnieje, a uszkodzenie powłoki pojawia się szybciej, niż się wydaje.
- Nie zaginaj go poniżej dopuszczalnego promienia - szczególnie przy wersjach wielożyłowych i większych przekrojach.
- Nie zostawiaj bez ochrony tam, gdzie grozi uszkodzenie mechaniczne - dotyczy to zwłaszcza ziemi, przejść przez ściany i stref narażonych na nacisk.
- Nie mieszaj zastosowań - kabel do instalacji stałych nie zastępuje przewodu do pracy ruchomej.
- Nie zakładaj, że każdy odcinek nadaje się do fotowoltaiki - po stronie DC obowiązują inne wymagania niż przy zasilaniu AC.
- Nie dobieraj przekroju wyłącznie po cenie - przy długich trasach taniej na metr bardzo często oznacza drożej w eksploatacji.
Ja przed odbiorem zawsze sprawdzam też, czy trasa jest zgodna z projektem i czy kabel ma odpowiedni zapas do warunków pracy, a nie tylko do obliczeń „na papierze”. To podejście oszczędza później mnóstwo czasu, szczególnie przy modernizacjach i inwestycjach energetycznych, gdzie każdy błąd potrafi kosztować więcej niż sam materiał. Zostało już tylko zebrać najważniejsze decyzje w praktyczną checklistę.
Co sprawdzam przed zamówieniem kabla YAKXS do stałej instalacji
Zanim zamówię konkretny wariant, idę po kolei przez pięć pytań. Najpierw patrzę na trasę: wewnątrz, na zewnątrz, w ziemi czy w betonie. Potem sprawdzam obciążenie, długość linii i dopuszczalny spadek napięcia. Dopiero na końcu wybieram liczbę żył, przekrój i ewentualną żyłę ochronną.
Jeżeli mam choć cień wątpliwości, wolę wybrać wariant z lepszym marginesem termicznym i dopasowaną konstrukcją niż gonić za minimalną ceną. W kablach energetycznych to zwykle właśnie detal decyduje o trwałości, a nie sam napis na opakowaniu. Jeśli kabel ma pracować latami w budynku, hali albo przy obiekcie OZE, jego dobór trzeba oprzeć na trasie, warunkach i obciążeniu, nie na intuicji.
