W dobrze wykonanej instalacji łącznik światła wygląda banalnie, ale właśnie przy nim najłatwiej o pomyłkę: jeden przewód zasila obwód, drugi wraca do lampy, a trzeci bywa ochronny albo potrzebny w wersji podświetlanej czy inteligentnej. Ten artykuł pokazuje, jak podłączyć włącznik światła 3 kable bez zgadywania, jak rozpoznać żyły w puszce i na co uważać, żeby nie zostawić pod napięciem tego, co powinno być odłączone. Jeśli masz w ścianie standardowy łącznik jednobiegunowy, wystarczy uporządkować kilka prostych zasad.
Najpierw rozpoznaj przewody, potem podłączaj łącznik
- W zwykłym łączniku przerywa się fazę, a nie przewód neutralny.
- Żółto-zielony przewód to najczęściej PE, czyli ochrona przeciwporażeniowa.
- Niebieski przewód zwykle nie trafia do prostego włącznika, chyba że mechanizm tego wymaga.
- W starych puszkach nie ufam wyłącznie kolorom, tylko sprawdzam je miernikiem lub próbnikiem.
- Jeśli masz trzy żyły, to nie znaczy jeszcze, że wszystkie wchodzą do zacisków łącznika.
- Po montażu testuję działanie i kontroluję, czy nic się nie grzeje oraz nie iskrzy.
Co oznaczają trzy przewody w puszce
Największe nieporozumienie zaczyna się od samego widoku puszki. Trzy przewody nie oznaczają automatycznie trzech zacisków w mechanizmie. W typowym obwodzie oświetleniowym mam zwykle przewód zasilający fazowy, przewód idący do lampy i przewód ochronny. Dopiero w niektórych wariantach pojawia się też neutralny, ale wtedy osprzęt musi być do tego przewidziany.
Przeczytaj również: Elektrownie szczytowo-pompowe - klucz do stabilnej energii w Polsce?

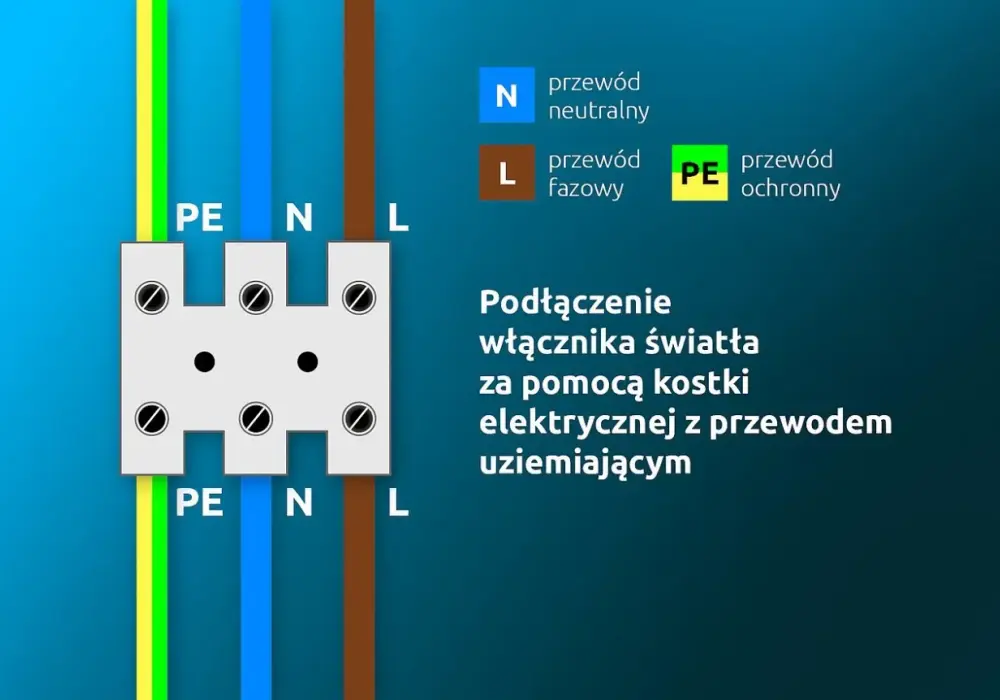

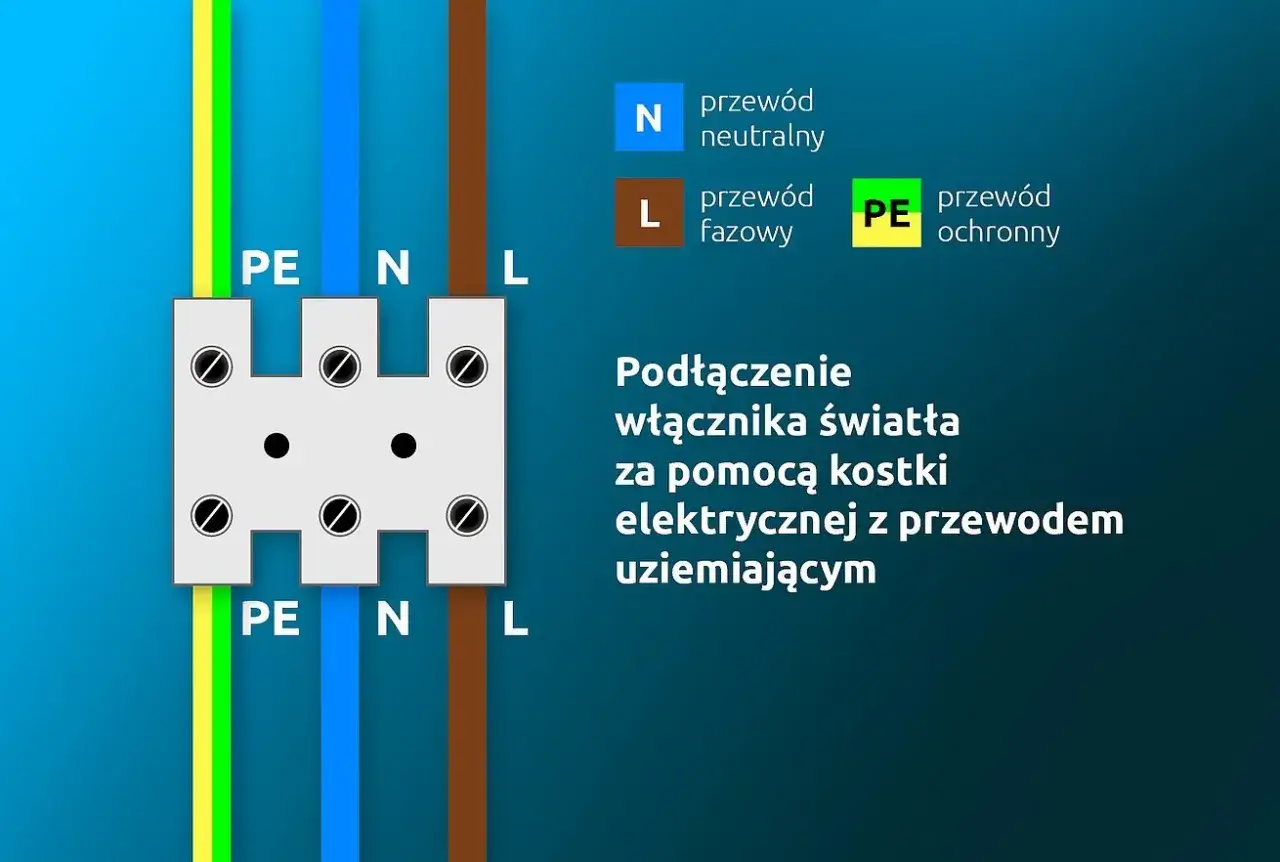

Jak czytam kolory i oznaczenia
| Przewód | Typowy kolor | Funkcja | Co robię przy zwykłym łączniku |
|---|---|---|---|
| Faza L | Brązowy, czarny lub szary | Doprowadza napięcie do obwodu | Podaję na zacisk L lub COM |
| Powrót do lampy | Często brązowy lub czarny, czasem oznaczony inaczej | Przenosi napięcie po włączeniu światła | Łączę z wyjściem łącznika |
| Neutralny N | Niebieski | Zamyka obwód dla oprawy | Zwykle omija zwykły łącznik |
| Ochronny PE | Żółto-zielony | Zabezpiecza przed porażeniem | Podłączam do zacisku ochronnego albo łączę zgodnie z instalacją |
W nowej instalacji taki podział jest czytelny, ale w starej puszce zdarzają się wyjątki. Niebieski przewód bywa użyty jako fazowy, jeśli instalacja była wykonywana dawno temu, dlatego nie traktuję kolorów jako wyroczni. Dla mnie ważniejsza jest funkcja żyły niż sam kolor izolacji. Gdy to uporządkuję, mogę przejść do samego montażu bez ryzyka, że pomylę tor zasilania z przewodem ochronnym.
Jak podłączyć zwykły łącznik krok po kroku
Jeżeli chodzi o klasyczny łącznik ścienny, pracuję zawsze według tej samej kolejności. Najpierw odcinam zasilanie w rozdzielnicy i sprawdzam brak napięcia testerem, bo sam wyłącznik nadprądowy nie daje mi jeszcze pewności. Potem dopiero zdejmuję stary mechanizm i rozpoznaję żyły.
- Wyłączam odpowiedni obwód w rozdzielnicy i upewniam się, że nikt go nie załączy przypadkiem.
- Sprawdzam brak napięcia próbnikiem lub miernikiem, nie na wyczucie.
- Otwieram puszkę i robię zdjęcie obecnego połączenia, zanim cokolwiek odepnę.
- Wyszukuję przewód fazowy zasilający, czyli ten, który ma trafić na zacisk L albo COM.
- Drugi przewód roboczy podłączam do wyjścia łącznika, zwykle oznaczonego strzałką, cyfrą 1 albo podobnym symbolem.
- Przewód ochronny PE łączę tylko wtedy, gdy mechanizm ma do tego zacisk albo przewidziane jest połączenie ochronne w puszce.
- Jeśli włącznik wymaga przewodu neutralnego, podłączam go wyłącznie zgodnie ze schematem producenta.
- Dokręcam zaciski, układam przewody w puszce bez ściskania ich na siłę i montuję ramkę.
- Włączam zasilanie, sprawdzam działanie i obserwuję, czy łącznik pracuje płynnie oraz nie nagrzewa się.
W praktyce najważniejsze jest jedno: fazę podaję na wejście łącznika, a niebieskiego przewodu nie wciskam automatycznie do mechanizmu. Jeśli łącznik ma tylko dwa zaciski, to bardzo często trzeci przewód pozostaje poza nim i pełni funkcję ochronną albo idzie do innego punktu połączenia. Ja zawsze patrzę na oznaczenia na korpusie osprzętu, bo producenci stosują różne symbole, ale logika połączenia pozostaje ta sama. Z tak przygotowanym łącznikiem łatwiej ocenić, czy instalacja nie wymaga innego wariantu osprzętu.
Kiedy trzeci przewód oznacza coś innego niż standardowy łącznik
Nie każdy zestaw trzech żył oznacza zwykłe podłączenie światła. Czasem w puszce znajduje się układ przygotowany pod łącznik schodowy, podświetlany albo inteligentny. Wtedy prosty mechanizm może być po prostu niewłaściwy, nawet jeśli fizycznie da się go wpiąć.
| Sytuacja | Co zwykle widzę | Co to oznacza w praktyce |
|---|---|---|
| Zwykły łącznik z PE | Faza, przewód do lampy i żółto-zielony ochronny | Najczęstszy wariant, trzeci przewód nie steruje światłem |
| Łącznik podświetlany | Dodatkowy neutralny albo specjalny tor zasilania | Mechanizm może potrzebować N, którego nie ma w klasycznym układzie |
| Łącznik schodowy | Trzy żyły robocze między dwoma punktami sterowania | To już inny schemat niż prosty włącznik jednego obwodu |
| Stara instalacja | Niebieski przewód użyty jako żyła robocza | Nie ufam kolorowi, tylko sprawdzam funkcję i oznaczenia |
Właśnie tu najczęściej pojawia się błąd: ktoś kupuje pierwszy lepszy osprzęt, zakłada, że trzy przewody to „tak samo jak wszędzie”, i dopiero na końcu odkrywa, że układ nie pasuje do typu łącznika. Jeżeli na zaciskach widzisz symbole L, 1, 2 albo strzałki, traktuję je jako ważniejsze niż domysły związane z kolorem izolacji. To oszczędza nerwów, a często także demontażu świeżo zamontowanej ramki. Skoro już wiesz, kiedy trzeba uważać na wariant instalacji, warto zobaczyć typowe błędy, które psują cały efekt.
Najczęstsze błędy przy takim montażu
Przy prostym łączniku błędy są zwykle banalne, ale ich skutki już nie. Najbardziej niebezpieczne jest założenie, że „skoro światło działa, to wszystko jest dobrze”. W instalacji elektrycznej liczy się nie tylko działanie, ale też to, co dzieje się po wyłączeniu.
- Zamiana fazy z neutralnym - światło może działać, ale część oprawy nadal pozostaje pod napięciem.
- Podłączenie PE do zacisku roboczego - tracę ochronę przeciwporażeniową, a to jest poważny błąd.
- Opieranie się wyłącznie na kolorach - w starej instalacji to prosty sposób na pomyłkę.
- Luz na zacisku - pojawia się grzanie, migotanie światła albo okresowy zanik kontaktu.
- Upchanie przewodów na siłę - izolacja się uszkadza, a puszka przestaje się domykać.
- Brak próby po montażu - nie wiem, czy łącznik działa poprawnie i czy nie ma ukrytego problemu.
Ja zwracam uwagę szczególnie na jeden szczegół: jeśli po wyłączeniu światła oprawa lub jej metalowe elementy nadal „żyją” napięciem, to znaczy, że połączenie jest wykonane źle albo niepełnie. Tak samo niepokoi mnie migotanie przy poruszaniu klawiszem, bo to zwykle oznacza luźny styk. Po wyłapaniu tych błędów zostaje już tylko końcowa kontrola i decyzja, czy instalacja nadaje się do samodzielnej pracy.
Jak sprawdzić efekt i kiedy lepiej odpuścić samodzielny montaż
Po złożeniu wszystkiego robię prosty test: kilka razy włączam i wyłączam światło, sprawdzam stabilność działania i dotykam obudowy mechanizmu po krótkiej pracy. Łącznik nie powinien się nagrzewać, buczeć ani pracować z wyczuwalnym oporem. Jeśli puszka ledwo się domyka, przewody są zgniecione albo widać spękaną izolację, nie uznaję roboty za zakończoną.
- Jeśli instalacja jest aluminiowa, stara lub krucha, traktuję ją ostrożniej niż nową miedzianą.
- Jeśli w puszce nie ma przewodu ochronnego, nie dorabiam go samowolnie.
- Jeśli planuję łącznik podświetlany albo smart, sprawdzam wcześniej, czy potrzebuje neutralnego.
- Jeśli schemat na obudowie nie zgadza się z tym, co widzę w ścianie, zatrzymuję się i weryfikuję układ od początku.
Przy prostym, nowym obwodzie taka wymiana bywa szybka, ale przy starej instalacji najdroższy jest błąd, którego nie widać od razu. Dlatego przy temacie takim jak jak podłączyć włącznik światła 3 kable trzymam się jednej zasady: najpierw rozpoznanie przewodów i schematu, potem dopiero montaż. Jeśli masz choć cień wątpliwości co do funkcji żył, stanu izolacji albo typu łącznika, bezpieczniej jest przerwać pracę i zlecić to elektrykowi niż poprawiać układ po omacku.
