Rodzaje bezpieczników w instalacji elektrycznej nie są tylko kwestią nazwy z tabliczki. Od ich typu zależy, czy obwód zareaguje przy przeciążeniu, zwarciu, rozruchu silnika albo wrażliwej elektronice mocy. W tym artykule pokazuję najważniejsze klasy, oznaczenia i praktyczne różnice, tak żeby łatwiej było dobrać ochronę do domu, warsztatu albo instalacji fotowoltaicznej. To temat, który warto rozumieć, bo źle dobrane zabezpieczenie potrafi dać fałszywe poczucie bezpieczeństwa.
Najważniejsze różnice, które decydują o ochronie obwodu
- Bezpiecznik topikowy przepala wkładkę i wymaga wymiany, a wyłącznik nadprądowy można ponownie załączyć.
- Oznaczenia gG, aM, aR/gR i gPV mówią, do jakiego rodzaju obciążenia dany element jest przeznaczony.
- W obwodach ogólnych liczy się ochrona przed przeciążeniem i zwarciem, ale silniki, półprzewodniki i PV mają już własne wymagania.
- Zdolność wyłączania i napięcie znamionowe są tak samo ważne jak sam prąd znamionowy.
- Podmiana wkładki na „mocniejszą” bez analizy przewodów i odbiornika to jeden z najczęstszych błędów.
Czym bezpiecznik różni się od wyłącznika nadprądowego
W praktyce ludzie często wrzucają te dwa elementy do jednego worka, ale technicznie to nie to samo. Bezpiecznik topikowy działa jednorazowo: gdy przekroczy swój zakres pracy, wkładka ulega uszkodzeniu i trzeba ją wymienić. Wyłącznik nadprądowy po zadziałaniu można po prostu ponownie załączyć, dlatego w nowych rozdzielnicach domowych spotyka się go bardzo często.
| Cecha | Bezpiecznik topikowy | Wyłącznik nadprądowy |
|---|---|---|
| Zasada działania | Topi element roboczy pod wpływem zbyt dużego prądu | Rozłącza obwód mechanicznie i termicznie lub elektromagnetycznie |
| Po zadziałaniu | Wymiana wkładki | Ponowne załączenie po usunięciu przyczyny |
| Zastosowanie | Zasilanie główne, przemysł, fotowoltaika, ochrona specjalna | Rozdzielnice domowe, obwody końcowe, standardowe instalacje |
| Mocna strona | Bardzo wysoka zdolność wyłączania i prosta konstrukcja | Wygoda obsługi i szybki reset po zadziałaniu |
| Ograniczenie | Jednorazowość | Mniej sensowny tam, gdzie potrzebna jest bardzo wysoka odporność na zwarcia |
To rozróżnienie porządkuje cały temat, bo dopiero wtedy widać, które zabezpieczenie chroni obwód, a które jest po prostu wygodniejsze w codziennym użytkowaniu. Teraz przechodzę do tego, co najważniejsze dla doboru: oznaczeń i typów wkładek.
Najczęściej spotykane wkładki i ich oznaczenia
Oznaczenie zdradza więcej niż sama forma obudowy. W praktyce to właśnie litery na wkładce mówią, czy mamy do czynienia z zabezpieczeniem ogólnym, silnikowym, szybkim dla półprzewodników czy PV.
| Oznaczenie | Co chroni | Jak działa | Typowe zastosowanie | Na co uważać |
|---|---|---|---|---|
| gG lub starsze gL | Obwody ogólne | Pełnozakresowa ochrona przeciążenia i zwarcia | Instalacje ogólne, rozdzielnice, zasilanie pomocnicze | Uniwersalna, ale nie jest idealna do każdego odbiornika z dużym rozruchem |
| aM | Silniki i ich tory zasilania | Chroni głównie przy zwarciu, a przeciążenie ogarnia zwykle osobny element | Pompy, sprężarki, wentylatory, napędy | Nie zastępuje ochrony przeciążeniowej silnika |
| aR / gR | Półprzewodniki | Bardzo szybkie działanie i ograniczanie energii zwarciowej | Falowniki, prostowniki, zasilacze dużej mocy, układy energoelektroniczne | Są droższe i wymagają precyzyjnego doboru |
| gPV | Instalacje fotowoltaiczne | Pełnozakresowa ochrona obwodów DC w stringach PV | Skrzynki łączeniowe, stringi, zabezpieczenia po stronie DC | Musi pasować do napięcia DC, prądów zwrotnych i warunków pracy instalacji |
Warto też rozróżnić charakterystykę od formy wkładki. Charakterystyka mówi, jak szybko bezpiecznik reaguje, a forma to po prostu jego wykonanie mechaniczne. W praktyce najczęściej spotkasz wkładki cylindryczne 10x38 mm, 14x51 mm i 22x65 mm, a w większych obwodach także wkładki nożowe NH. W instalacjach budynkowych nadal trafia się system D lub D0, ale w nowych projektach dominuje już prostsza i bardziej czytelna aparatura modułowa.
Ta część jest ważna, bo sam kształt bezpiecznika nie mówi jeszcze, czy nadaje się on do danego obwodu. O tym decyduje dopiero połączenie charakterystyki, napięcia znamionowego i warunków pracy.
Jak dobrać zabezpieczenie do obwodu bez zgadywania
Ja zwykle zaczynam od trzech danych: napięcia, prądu pracy i charakteru odbiornika. Dopiero potem ma sens wybór typu wkładki. Jeśli pominiesz którykolwiek z tych elementów, łatwo dobrać zabezpieczenie, które będzie albo za słabe, albo po prostu nieadekwatne do obwodu.
- Sprawdź, czy obwód pracuje po stronie AC czy DC. To kluczowe, bo przy prądzie stałym gaszenie łuku jest trudniejsze.
- Oceń prąd znamionowy odbiornika i przewodu. Zabezpieczenie ma chronić kabel, a nie tylko urządzenie.
- Weź pod uwagę prądy rozruchowe. Silnik, sprężarka albo transformator potrafią przez chwilę pobrać znacznie więcej niż w pracy ustalonej.
- Dobierz klasę wkładki do zadania. gG do obwodów ogólnych, aM do silników, gPV do stringów PV, aR/gR do elektroniki mocy.
- Sprawdź zdolność wyłączania. To informacja o tym, jaki prąd zwarciowy aparat potrafi bezpiecznie przerwać.
- Na końcu oceń selektywność, czyli czy przy awarii ma zadziałać najbliższe zabezpieczenie, a nie to główne.
| Obwód | Najczęściej sensowny kierunek doboru | Czego unikać |
|---|---|---|
| Obwody ogólne w instalacji | gG albo wyłącznik nadprądowy o dobranej charakterystyce | Przewymiarowania „na zapas” |
| Silnik, pompa, sprężarka | aM plus osobna ochrona przeciążeniowa | Traktowania aM jako pełnej ochrony wszystkiego |
| Instalacja fotowoltaiczna | gPV dobrany do napięcia i konfiguracji stringu | Stosowania zwykłych wkładek AC po stronie DC |
| Elektronika mocy | aR lub gR | Zastępowania szybkich wkładek zwykłym gG |
W praktyce najwięcej błędów wynika nie z samego doboru prądu, tylko z mylenia zastosowań. Właśnie dlatego po samym amperażu nie da się jeszcze ocenić, czy dane zabezpieczenie będzie właściwe. To prowadzi prosto do najczęstszych pomyłek.
Błędy, które najczęściej osłabiają ochronę
Najczęściej widzę te same schematy: ktoś wymienia wkładkę na mocniejszą, bo „wybija za często”, albo zakłada, że każda wkładka bezpiecznikowa zadziała podobnie. Tak nie działa ani elektryka, ani bezpieczeństwo instalacji.
- Podmiana na większy amperaż bez analizy obwodu. To nie naprawia problemu, tylko przesuwa granicę zadziałania w stronę przewodów i urządzeń.
- Mylenie charakterystyki z formą wkładki. Dwie wkładki mogą wyglądać podobnie, a pracować zupełnie inaczej.
- Ignorowanie napięcia DC. W obwodach stałoprądowych gaszenie łuku jest trudniejsze, więc zwykły element AC nie jest dobrym zamiennikiem.
- Brak selektywności. Jeśli zadziała zabezpieczenie główne zamiast lokalnego, diagnoza awarii robi się niepotrzebnie ciężka.
- Łączenie ochrony przeciążeniowej z zwarciową w złym miejscu. Silnik potrzebuje zwykle innego układu niż zwykły obwód oświetleniowy.
Selektywność to pojęcie, które warto zapamiętać: przy awarii ma wyłączyć się tylko ten fragment instalacji, który faktycznie ma problem. Jeśli gaśnie pół domu albo cała linia produkcyjna, ochrona jest dobrana zbyt agresywnie albo zbyt przypadkowo.
Ten etap dobrze pokazuje, że zabezpieczenia nie są detalem. Są częścią logiki całej instalacji, a nie pojedynczym elementem w rozdzielnicy.
Jak patrzę na dobór w domu, warsztacie i fotowoltaice
W różnych miejscach te same nazwy oznaczają trochę inne potrzeby. W domu liczy się prostota i wygoda obsługi, w warsztacie ważny jest rozruch i większa odporność układu, a w PV wszystko rozgrywa się na DC, gdzie margines błędu jest znacznie mniejszy.

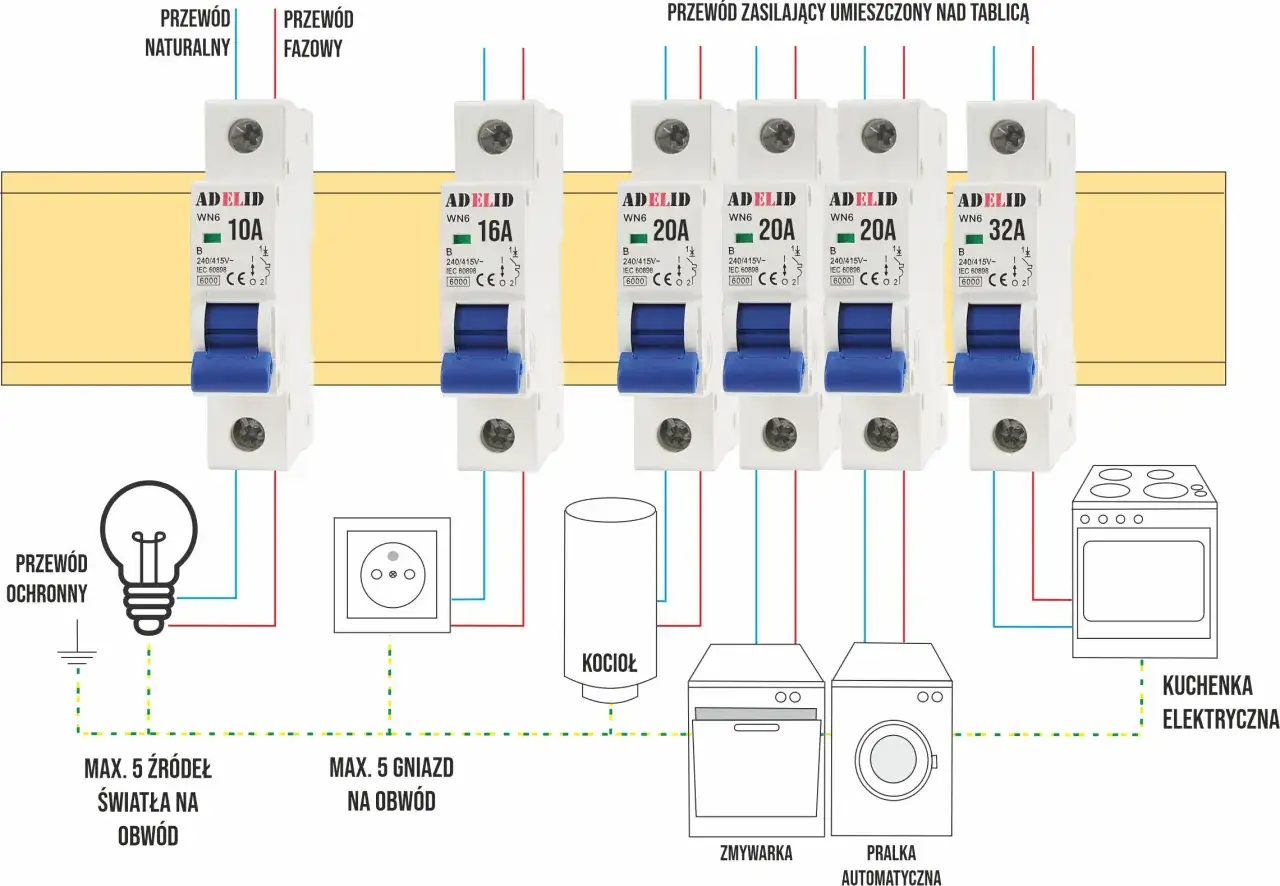

Domowa rozdzielnica
W nowoczesnej instalacji domowej najczęściej spotkasz wyłączniki nadprądowe, a klasyczne wkładki topikowe pojawiają się raczej jako zabezpieczenie główne, przedlicznikowe albo w starszych układach. Tu priorytetem jest łatwa diagnostyka, powtarzalność i sensowna ochrona przewodów o konkretnym przekroju. Ja nie lubię tu myślenia w stylu „dajmy większy bezpiecznik, będzie spokój”, bo to zwykle kończy się tylko większym ryzykiem.
Warsztat i odbiorniki z rozruchem
Silniki, kompresory i pompy to zupełnie inna historia niż zwykłe lampy czy gniazda. Odbiornik może chwilowo pobierać dużo więcej prądu, więc sama wartość znamionowa nie wystarcza. W takich układach aM ma sens, ale tylko wtedy, gdy cała ochrona silnika jest zaprojektowana jako zestaw, a nie przypadkowa mieszanka elementów.
Przeczytaj również: Uziemienie fundamentowe - jak zrobić to dobrze i uniknąć błędów?
Fotowoltaika
W PV bezpiecznik przestaje być dodatkiem, a staje się elementem naprawdę istotnym. W stringach stosuje się wkładki gPV, często w wersjach dla 1000 V DC albo 1500 V DC, zależnie od projektu i konfiguracji instalacji. Ich zadaniem jest ochrona przed prądami zwrotnymi i uszkodzeniami w obwodach DC, a nie tylko „przepalenie się, gdy coś pójdzie nie tak”.
To właśnie tutaj widać najlepiej, że dobór zabezpieczenia nie jest uniwersalny. Ten sam budynek może mieć kilka zupełnie różnych logik ochrony i każda z nich musi być dobrana osobno.
Co sprawdzić, zanim wymienisz wkładkę na mocniejszą
Jeśli mam zostawić jedną zasadę, to taką: nie dobiera się bezpiecznika do mocy urządzenia w oderwaniu od kabla, napięcia i charakteru obciążenia. Mocniejsza wkładka nie rozwiązuje problemu przeciążenia, jeśli przewód jest zbyt cienki, a odbiornik ma zbyt duży prąd rozruchowy lub pracuje w nieodpowiednim układzie.
- Sprawdź przekrój przewodu i jego dopuszczalne obciążenie.
- Oceń, czy problem dotyczy przeciążenia, zwarcia, czy tylko chwilowego rozruchu.
- Ustal, czy masz obwód AC, DC, silnikowy, czy PV.
- Porównaj charakterystykę zabezpieczenia z wymaganiami odbiornika.
To dobry punkt wyjścia, jeśli chcesz patrzeć na ochronę obwodów nie jak na anonimowy element w rozdzielnicy, lecz jak na część całego systemu bezpieczeństwa. I właśnie tak warto czytać typy bezpieczników: nie przez sam amperaż, tylko przez zadanie, które mają wykonać w konkretnej instalacji.
