W praktyce układ sieci TT sprawdza się wtedy, gdy ochrona przeciwporażeniowa ma opierać się na lokalnym uziomie odbiorcy, a nie na wspólnym przewodzie ochronnym zasilania. To nie jest temat tylko dla projektantów: od jakości uziemienia, doboru RCD i połączeń wyrównawczych zależy tu realne bezpieczeństwo ludzi oraz sprzętu. W tym tekście pokazuję, jak TT działa, gdzie ma sens, czym różni się od TN i IT oraz jakie błędy najczęściej psują całą koncepcję.
Najważniejsze rzeczy o TT w instalacji elektrycznej
- W TT punkt neutralny źródła jest uziemiony, a części przewodzące dostępne instalacji mają własne, lokalne uziemienie.
- Prąd uszkodzeniowy w TT zwykle jest ograniczony przez rezystancję uziomów, więc sam bezpiecznik często nie zapewnia skutecznej ochrony.
- Wyłącznik różnicowoprądowy i dobrze wykonany uziom są w TT podstawą, nie dodatkiem.
- Dla obwodów końcowych do 32 A przy 230 V AC przyjmuje się bardzo krótki czas wyłączenia, typowo 0,2 s.
- Najczęstsze problemy to słaby uziom, błędna selektywność RCD i brak regularnych pomiarów.
- W instalacjach z PV, magazynem energii lub ładowarką EV trzeba dodatkowo skoordynować RCD, SPD i zalecenia producentów urządzeń.
Czym jest układ TT i jak naprawdę płynie prąd uszkodzeniowy

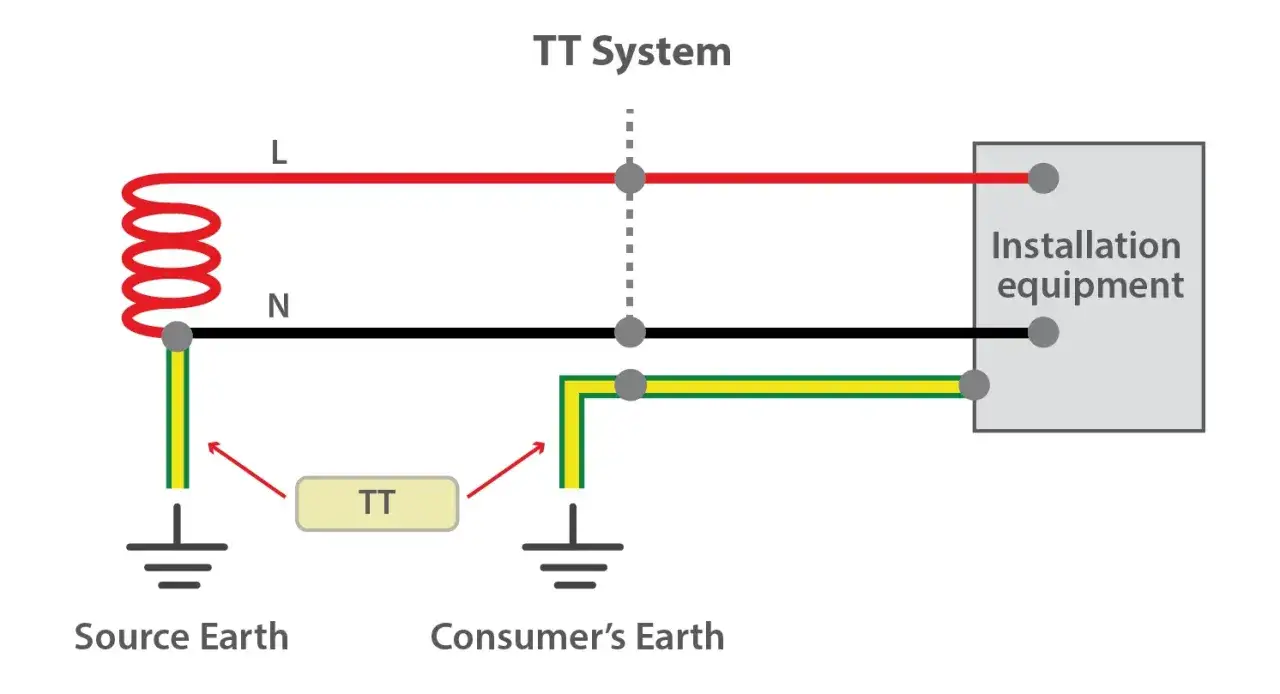

W układzie TT punkt neutralny źródła zasilania jest uziemiony po stronie sieci, ale części przewodzące dostępne w instalacji odbiorczej są połączone z lokalnym uziomem ochronnym. To oznacza, że przy uszkodzeniu prąd nie wraca „krótką drogą” przez przewód ochronny do źródła, tylko zamyka obwód przez ziemię i dwa uziomy: odbiorcy oraz źródła. Właśnie dlatego TT zachowuje się inaczej niż TN.
W praktyce najważniejsza konsekwencja jest taka, że prąd zwarcia doziemnego bywa relatywnie mały. Z jednej strony ogranicza to energię uszkodzenia, z drugiej nie daje gwarancji, że zwykłe zabezpieczenie nadprądowe zadziała wystarczająco szybko. Jeśli kiedyś widziałem instalację, w której ktoś liczył wyłącznie na „automat” i ignorował uziom, kończyło się to pozornym bezpieczeństwem na papierze, a nie w rzeczywistości. W TT nie wystarcza poprawny schemat. Liczy się jeszcze droga, jaką popłynie prąd w chwili awarii.
To prowadzi prosto do pytania, gdzie taki układ stosuje się najczęściej i dlaczego w ogóle bywa wybierany zamiast prostszego z pozoru TN.
Gdzie TT ma sens i dlaczego bywa wybierany
TT nie jest układem „domyślnym” wszędzie. W Polsce spotyka się go tam, gdzie warunki przyłączenia, lokalna infrastruktura albo charakter obiektu sprzyjają własnemu uziemieniu odbiorcy. Dotyczy to między innymi budynków oddalonych od sieci, obiektów z własnym źródłem zasilania, części instalacji tymczasowych oraz miejsc, w których operator lub projektant świadomie rozdziela odpowiedzialność za uziemienie po stronie odbiorcy i po stronie zasilania.
Z mojego doświadczenia TT bywa sensowny wtedy, gdy projekt ma jasno zdefiniowane warunki pracy i ktoś naprawdę dopilnuje pomiarów. Jeśli instalacja jest rozległa, środowisko trudne, a ryzyko uszkodzeń mechanicznych wysokie, własny uziom potrafi dać przewidywalność. Ale ta przewidywalność kosztuje: trzeba utrzymać ciągłość PE, skontrolować rezystancję uziomu i nie liczyć na przypadek.
W obiektach z odnawialnymi źródłami energii, falownikami czy magazynami energii TT może być nadal dobrym rozwiązaniem, ale tylko wtedy, gdy cały układ ochrony jest zaprojektowany jako spójny system. A to już prowadzi do sedna: ochrony przeciwporażeniowej.
Czemu RCD i uziom są sercem ochrony w TT
W TT podstawą ochrony jest samoczynne wyłączenie zasilania, ale żeby ono było skuteczne, potrzebny jest właściwy uziom i odpowiednio dobrane urządzenie ochronne. Opracowania SEP przypominają tu podstawowy warunek oceny: Ia·RA ≤ 50 V, czyli iloczyn prądu zadziałania i rezystancji uziomu nie może doprowadzić do przekroczenia bezpiecznego napięcia dotykowego. W praktyce to prosta zasada, ale jej spełnienie zależy od jakości wykonania, a nie od deklaracji na papierze.
Jak pokazuje praktyczne zestawienie Sonela, dla obwodów końcowych o prądzie do 32 A i napięciu 230 V AC w TT maksymalny czas wyłączenia wynosi 0,2 s. Dla obwodów rozdzielczych i większych obwodów przyjmuje się zwykle 1 s. To bardzo mało czasu, dlatego w TT tak ważny jest wyłącznik różnicowoprądowy. Zwykłe bezpieczniki i wyłączniki nadprądowe bywają tu niewystarczające, bo prąd uszkodzenia może być po prostu za niski, by pobudzić je w odpowiednim momencie.
W praktyce najczęściej spotyka się RCD o czułości 30 mA jako ochronę dodatkową dla obwodów końcowych. Na początku instalacji stosuje się czasem RCD selektywne o większym prądzie różnicowym, na przykład 100 mA lub 300 mA, aby zachować selektywność i ograniczyć niepotrzebne wyłączenia całego obiektu. To rozwiązanie ma sens, ale tylko wtedy, gdy podział obwodów jest przemyślany. Jeśli wszystko wisi na jednym RCD, awaria jednego odbiornika potrafi odciąć pół budynku.
Wniosek jest prosty: w TT ochrona działa dobrze wtedy, gdy uziom, RCD i połączenia wyrównawcze są policzone razem. Sam RCD bez dobrego uziomu nie rozwiąże problemu, a dobry uziom bez właściwego wyłączenia też nie daje pełnego bezpieczeństwa. Na tym tle warto zobaczyć, czym TT różni się od pozostałych układów.
TT a TN i IT w jednym zestawieniu
Jeżeli ktoś pyta mnie, który układ jest „lepszy”, odpowiadam zawsze tak samo: zależy od źródła zasilania, warunków środowiskowych i tego, jak ważna jest ciągłość pracy. Najczytelniej widać to w porównaniu trzech najczęściej omawianych układów.
| Cecha | TT | TN | IT |
|---|---|---|---|
| Punkt neutralny źródła | Uziemiony | Uziemiony | Izolowany od ziemi lub uziemiony przez impedancję |
| Połączenie części przewodzących dostępnych | Do lokalnego uziomu odbiorcy | Do punktu źródła przez przewód ochronny PE/PEN | Do ziemi przez wspólny lub indywidualny przewód ochronny |
| Prąd uszkodzeniowy przy pierwszym zwarciu doziemnym | Zwykle ograniczony przez rezystancję uziomów | Zwykle wysoki | Zwykle bardzo mały |
| Typowe zabezpieczenie przy uszkodzeniu | RCD, uziom, połączenia wyrównawcze | Zabezpieczenie nadprądowe, często także RCD | Monitoring izolacji, a przy drugim uszkodzeniu wyłączenie |
| Ciągłość zasilania | Średnia, zależna od selektywności RCD | Na ogół dobra | Bardzo dobra przy pierwszym uszkodzeniu |
| Wrażliwość na błędy wykonawcze | Wysoka, szczególnie po stronie uziemienia | Wysoka przy błędach w przewodzie ochronnym i PEN | Wysoka przy złej kontroli izolacji i rozbudowie układu |
Najkrócej mówiąc: TN wygrywa prostotą ochrony przy dobrym przewodzie ochronnym, IT wygrywa ciągłością pracy, a TT wymaga najwięcej dyscypliny przy uziomie i RCD. Właśnie dlatego w instalacjach TT nie lubię skrótów myślowych. Pozornie podobny schemat potrafi zachowywać się zupełnie inaczej przy tej samej awarii.
Skoro różnice są już jasne, czas przejść do tego, co najczęściej psuje skuteczność TT w realnym obiekcie.
Najczęstsze błędy, które robią z TT system tylko na papierze
- Zbyt słaby uziom - jeśli rezystancja uziemienia jest za duża, ochrona traci skuteczność, a napięcie dotykowe rośnie szybciej, niż użytkownik zdąży zareagować.
- Brak pomiarów po wykonaniu i w trakcie eksploatacji - uziom trzeba nie tylko zrobić, ale też potwierdzić parametrami. Bez pomiarów nie ma pewności, że układ działa tak samo po roku i po pięciu latach.
- Za duże zaufanie do zabezpieczeń nadprądowych - w TT zwarcie doziemne często nie daje prądu wystarczającego do szybkiego zadziałania bezpiecznika.
- Łączenie zbyt wielu obwodów pod jednym RCD - awaria jednego odbiornika wyłącza wtedy zbyt dużo, a selektywność znika.
- Przerwany lub źle prowadzony PE - to klasyczny błąd, który potrafi unieważnić cały sens układu ochronnego.
- Ignorowanie połączeń wyrównawczych - w budynkach z metalowymi instalacjami i dużą ilością urządzeń to nie detal, tylko element bezpieczeństwa.
W codziennej pracy zwracam też uwagę na pozornie drobne rzeczy: opis obwodów w rozdzielnicy, czytelny schemat, łatwy dostęp do testu RCD i zgodność zastosowanych aparatów z ich przeznaczeniem. W TT błędy kumulują się szybciej niż w TN. Jeden niedociągnięty detal nie zawsze od razu robi problem, ale kilka takich detali razem już tak.
To szczególnie ważne w obiektach z fotowoltaiką, magazynem energii albo ładowarką samochodu elektrycznego, gdzie układ ochrony musi współpracować z elektroniką mocy, a nie tylko z klasycznym obciążeniem rezystancyjnym.
TT w instalacjach z fotowoltaiką, magazynem energii i ładowarką EV
W instalacjach z falownikiem PV, magazynem energii, UPS-em albo ładowarką EV TT nadal może działać poprawnie, ale wymagania wobec ochrony rosną. Przede wszystkim trzeba sprawdzić, jakie prądy upływu i jakie składowe prądu mogą pojawić się po stronie urządzenia. Nie każdy RCD zachowuje się tak samo wobec składowej stałej lub prądów odkształconych, więc dobór typu aparatu trzeba zawsze odnieść do instrukcji producenta i konkretnego układu pracy.
Druga rzecz to ochrona przepięciowa. W praktyce ograniczniki SPD i RCD muszą być skoordynowane, żeby jedno urządzenie nie powodowało niepotrzebnych wyłączeń drugiego. W wielu rozwiązaniach producenci osprzętu zalecają montaż ograniczników przepięć za RCD i odpowiednią długość połączeń, bo w TT układ uziemienia ma bezpośredni wpływ na skuteczność ochrony oraz na stabilność pracy całej rozdzielnicy.
Trzecia kwestia to tryb pracy awaryjnej lub wyspowej. Gdy system z PV, magazynem czy agregatem przechodzi w pracę odłączoną od sieci, układ uziemienia może przestać zachowywać się tak samo jak w trybie normalnym. Jeśli projektuję lub odbieram taki obiekt, zawsze sprawdzam, czy producent falownika, ładowarki lub UPS jasno opisuje zachowanie układu TT po zaniku sieci. W tej klasie instalacji domysły są po prostu zbyt drogie.
Wniosek praktyczny jest prosty: im bardziej „energoelektroniczny” staje się obiekt, tym ważniejsze jest świadome dobranie RCD, SPD i uziemienia. Z tego powodu przed odbiorem warto zrobić konkretne sprawdzenia, a nie tylko odhaczyć obecność aparatów w rozdzielnicy.
Co sprawdzić przed odbiorem i podczas eksploatacji
Przed uznaniem instalacji TT za gotową sprawdzam kilka rzeczy w stałej kolejności. W opracowaniach SEP dobrze widać, że warunek Ia·RA ≤ 50 V jest punktem wyjścia, ale sama nierówność nie zastępuje pomiarów i analizy selektywności. W praktyce liczy się cały łańcuch ochrony.
- Rezystancję uziomu RA - bez tego nie ma sensu oceniać skuteczności TT.
- Ciągłość przewodu PE i połączeń wyrównawczych - przerwa w tym torze potrafi unieważnić ochronę dla całej grupy odbiorów.
- Parametry RCD - prąd zadziałania, czas wyłączenia i selektywność względem aparatów nadrzędnych.
- Zgodność doboru RCD z odbiornikami - zwłaszcza tam, gdzie pracują falowniki, ładowarki EV, UPS-y i napędy elektroniczne.
- Dokumentację pomiarową - schematy, protokoły, oznaczenia w rozdzielnicy i daty ostatnich testów.
- Regularny test aparatury - przycisk TEST warto sprawdzać zgodnie z instrukcją producenta, często co miesiąc, a pomiary okresowe robić w rytmie przeglądów obiektu.
Jeżeli obiekt jest większy, dochodzi jeszcze pytanie o podział obwodów. Zbyt duży wspólny obszar za jednym RCD zwiększa ryzyko niepotrzebnego wyłączenia, a zbyt mały i chaotyczny podział utrudnia serwis. Tu nie ma jednego złotego układu, ale jest jedna zasada: ochrona ma być skuteczna, a eksploatacja przewidywalna. Jeśli trzeba poświęcić trochę czasu na selektywność, to zwykle jest to lepszy koszt niż późniejsze szukanie przyczyny losowych zadziałań.
TT działa dobrze wtedy, gdy traktuje się je jako system, a nie jako samą literę w schemacie. Dobrze wykonany uziom, właściwy RCD, ciągłe połączenia wyrównawcze i sensowna dokumentacja robią tu większą różnicę niż jakikolwiek skrót montażowy.
Kilka rzeczy, które warto dopilnować, zanim uznasz TT za gotowy
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby prosta: TT nie wybacza słabego uziemienia. W układzie TN można czasem „uratować” instalację dobrym przewodem ochronnym i właściwą ochroną nadprądową, ale w TT uziom jest częścią samego mechanizmu bezpieczeństwa. Gdy on zawodzi, cały system traci sens szybciej, niż się wydaje.
Dlatego przed odbiorem albo modernizacją zawsze patrzę na TT całościowo: uziom, RCD, połączenia wyrównawcze, SPD, dobór odbiorników i sposób eksploatacji. W budynkach z fotowoltaiką, magazynem energii czy ładowarkami EV ten porządek ma jeszcze większe znaczenie, bo elektronika mocy szybko pokazuje wszystkie niedopilnowane detale. Jeśli te elementy są spójne, instalacja jest stabilna i przewidywalna. Jeśli nie, problem zwykle nie pojawia się spektakularnie od razu, tylko w postaci drobnych, powtarzalnych awarii, które z czasem robią się poważne.
Właśnie dlatego dobrze zaprojektowany układ TT kojarzę nie z kompromisem, ale z wymagającą, uczciwą architekturą ochrony. Taka instalacja działa wtedy, gdy została naprawdę policzona, zmierzona i utrzymana, a nie tylko narysowana w projekcie.
