Dobór przewodu do gniazd to nie jest miejsce na przypadek, bo od tego zależą bezpieczeństwo, spadki napięcia i to, czy instalacja wytrzyma zwykłe, codzienne obciążenie. Gdy ktoś pyta mnie, jaki kabel do gniazdek wybrać, najczęściej odpowiadam: miedziany 3x2,5 mm², ale tylko wtedy, gdy pasuje do długości trasy, sposobu ułożenia i planowanego poboru mocy. Poniżej rozkładam ten temat na praktyczne decyzje, bez nadmiaru teorii, ale z konkretami, które naprawdę pomagają przy remoncie albo nowej instalacji.
Najważniejsze decyzje sprowadzają się do przekroju, materiału i obciążenia
- Do typowych obwodów gniazd w domu najczęściej wybiera się miedź 3x2,5 mm².
- Przewód trzeba dobrać razem z zabezpieczeniem, a nie tylko „pod gniazdko”.
- Przy długich trasach, dużym obciążeniu albo kilku urządzeniach jednocześnie 2,5 mm² może być za mało.
- W instalacji stałej liczy się też sposób prowadzenia: pod tynkiem, w rurze, na zewnątrz czy w ziemi.

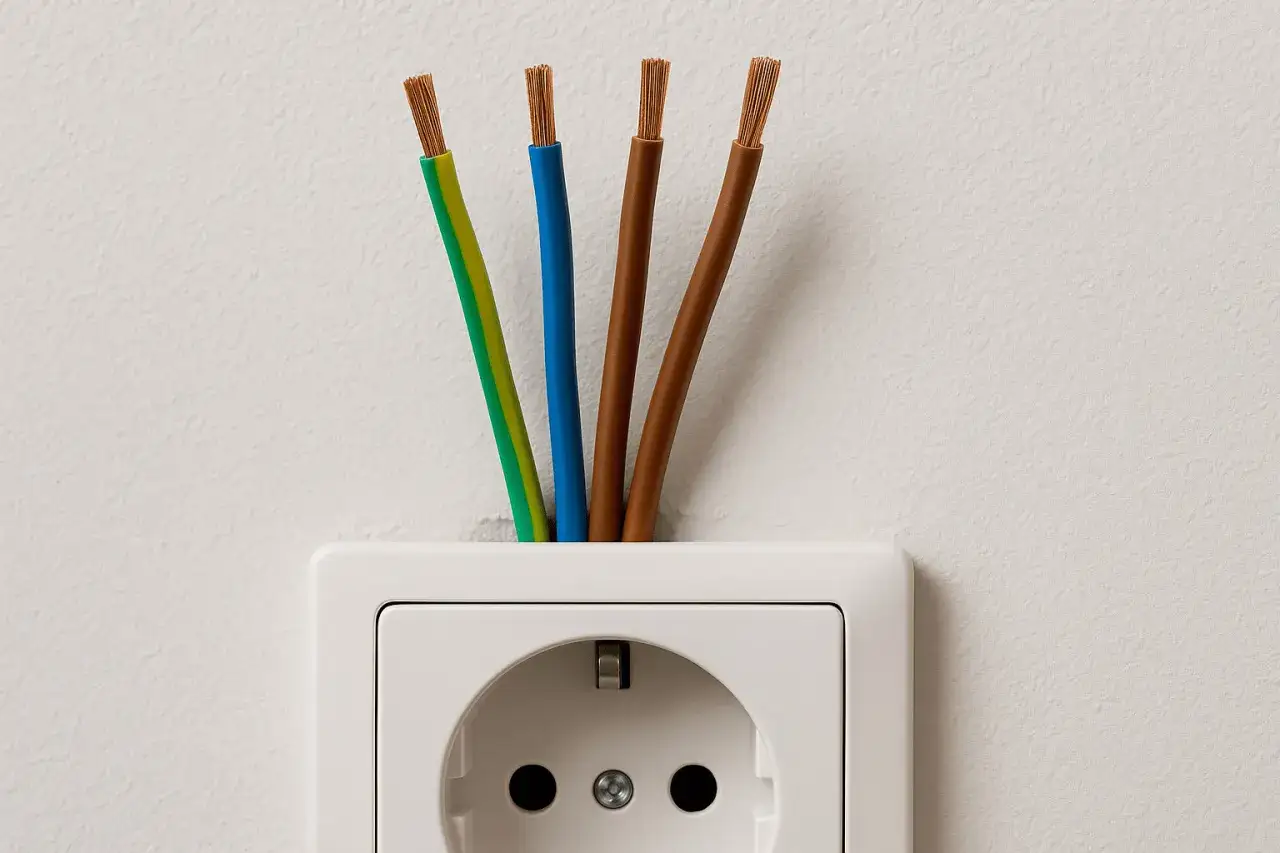

- Do gniazd potrzebujesz trzech żył: fazowej, neutralnej i ochronnej PE.
- Najwięcej problemów robi nie sam przewód, tylko zły projekt obwodu i oszczędzanie na zapasie.
Jaki przekrój przewodu sprawdza się najczęściej
W typowej instalacji domowej najczęściej wybieram miedź 3x2,5 mm² dla obwodów gniazd wtyczkowych. To rozsądny kompromis między ceną, wygodą montażu i obciążalnością obwodu 16 A, która w praktyce daje około 3,7 kW przy 230 V. W nowych mieszkaniach i domach to nadal najbezpieczniejszy punkt wyjścia, o ile nie ma długiej trasy albo szczególnie ciężkich odbiorników.
Do oświetlenia stosuje się zwykle 3x1,5 mm², więc nie warto przenosić tego samego schematu na gniazda. Tu nie chodzi o to, że cieńszy przewód „nie zadziała”, tylko o to, że szybciej zacznie pracować blisko granicy, a to w instalacji stałej jest zły kierunek. Właśnie dlatego w praktyce projektowej patrzę na cały obwód, a nie na pojedyncze gniazdko.
| Zastosowanie | Najczęstszy wybór | Dlaczego |
|---|---|---|
| Standardowe gniazda w pokojach | Cu 3x2,5 mm² | Dobry kompromis dla obwodu 16 A i typowych odbiorników |
| Obwody z większym obciążeniem | Cu 3x4 mm² | Mniejszy spadek napięcia i większy zapas pracy |
| Odbiory trójfazowe | Cu 5x2,5 mm² lub 5x4 mm² | Potrzebne są dodatkowe żyły i osobny projekt zasilania |
| Oświetlenie | Cu 3x1,5 mm² | To osobny obwód, nie zamiennik dla gniazd |
Zarówno PKN, jak i SEP prowadzą tu do tego samego wniosku: przewód, zabezpieczenie i warunki ułożenia trzeba dobierać razem, a nie osobno. To ważne, bo sam przekrój nie rozwiązuje problemu, jeśli obwód jest źle zaprojektowany od początku. I właśnie tu zaczyna się drugi, równie istotny temat: kiedy 2,5 mm² przestaje wystarczać.
Kiedy 2,5 mm² nie wystarczy
Na papierze 3x2,5 mm² wygląda solidnie, ale praktyka szybko pokazuje jego ograniczenia. Jeśli od rozdzielnicy do ostatniego gniazda idzie długa trasa, rośnie spadek napięcia. Jeśli na jednym obwodzie pracuje kilka mocnych urządzeń naraz, przewód i zabezpieczenie dostają więcej niż przewidział to zdrowy rozsądek. I właśnie dlatego nie patrzę tylko na „moc urządzenia”, lecz na całość obwodu.
| Sytuacja | Co zwykle robię | Dlaczego |
|---|---|---|
| Długi ciąg gniazd od rozdzielnicy | Sprawdzam 4 mm² zamiast 2,5 mm² | Łatwiej utrzymać napięcie na końcu obwodu |
| Kuchnia z wieloma odbiornikami | Rozdzielam zasilanie na kilka obwodów | Czajnik, mikrofala, ekspres i zmywarka rzadko kończą pracę jednocześnie |
| Garaż, warsztat, pompa lub narzędzia | Przewiduję osobny obwód albo większy przekrój | Silniki i elektronarzędzia mają wyższy prąd rozruchowy |
| Odbiornik trójfazowy | Stosuję 5-żyłowy przewód i projekt pod konkretną moc | Tu nie wystarczy „zwykły” obwód gniazdowy |
Nie podnoszę też zabezpieczenia tylko po to, żeby „przepchnąć” za cienki przewód. To błąd, który prędzej czy później kończy się przegrzewaniem albo wybijaniem zabezpieczeń w najmniej wygodnym momencie. Jeśli instalacja ma obsługiwać urządzenia o większym poborze, lepiej od razu przewidzieć odpowiedni przekrój niż później poprawiać bruzdy i puszki. Sam przewód to jednak nadal nie wszystko, bo równie ważny jest sposób montażu.
Od czego zależy wybór kabla poza przekrojem
Tu zaczyna się praktyka, której nie widać na opakowaniu. Ten sam przewód zachowa się inaczej w ścianie, w peszlu, pod tynkiem, na zewnątrz i w wiązce kilku obwodów ułożonych blisko siebie. Dlatego patrzę nie tylko na przekrój, ale też na sposób prowadzenia, temperaturę otoczenia i liczbę żył, które jednocześnie niosą prąd.
| Warunek | Co wybieram | Na co uważać |
|---|---|---|

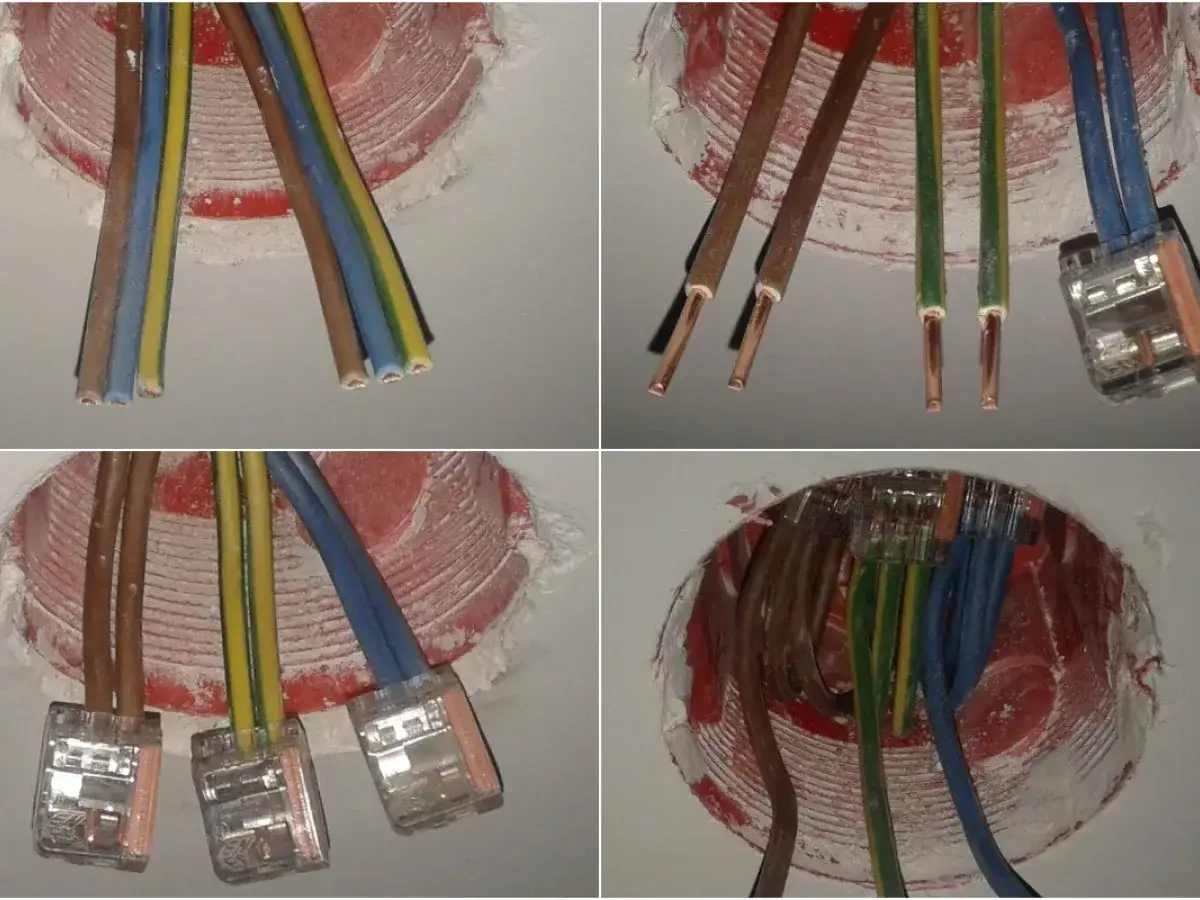

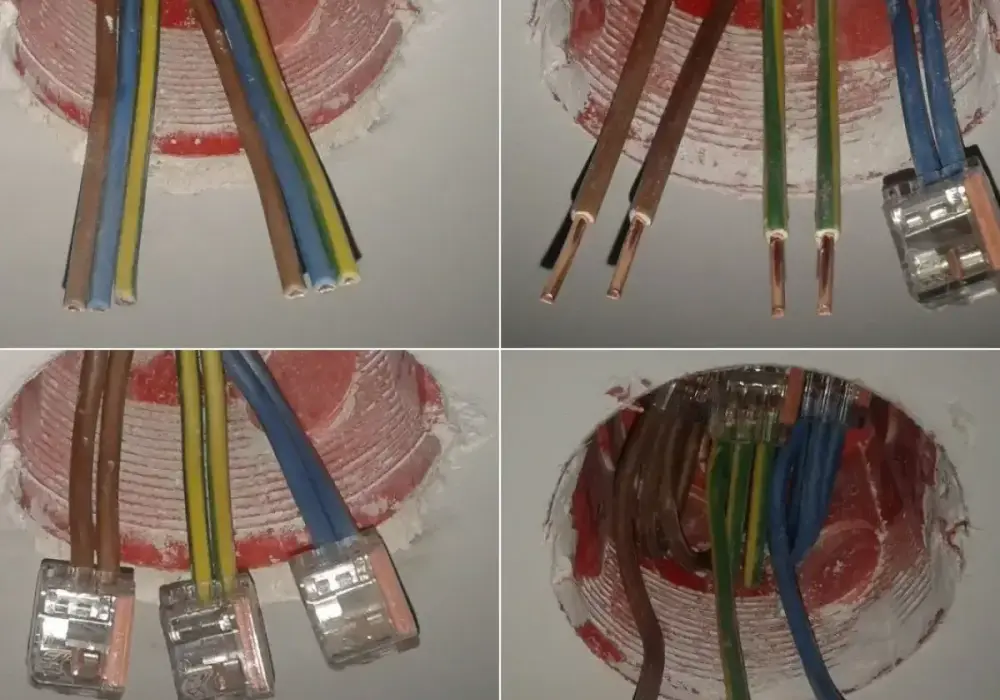

| Podtynkowo w ścianie | Przewód instalacyjny miedziany z żyłą PE | Trasa ma być chroniona mechanicznie i wykonana starannie |
| W rurze lub peszlu | Przewód odpowiedni do prowadzenia w osłonie | Nie upycham zbyt wielu żył, bo rośnie temperatura pracy |
| Pomieszczenie wilgotne | Osprzęt szczelny i osobny dobór zabezpieczeń | Sam przekrój nie rozwiązuje problemu stref i IP osprzętu |
| Na zewnątrz lub w gruncie | Materiały przeznaczone do warunków zewnętrznych | Liczy się wilgoć, UV i odporność mechaniczna |
Na tym etapie wracam do prostego podejścia, które przewija się w materiałach PKN i SEP: przewód, zabezpieczenie i warunki ułożenia muszą tworzyć jeden układ. To ważne także przy identyfikacji żył. W instalacji gniazdowej potrzebuję trzech przewodów roboczych i ochronnego PE, a nie „niby podobnego” układu bez uziemienia. Jeśli przewód jest linkowy, dbam też o właściwe zakończenie na zaciskach, bo luźne połączenie grzeje się szybciej niż sam kabel.
W praktyce najczęściej spotkasz oznaczenia typu YDYp albo YDYżo dla instalacji stałych. Wystarczy pamiętać o zasadzie: do gniazd bierze się przewód instalacyjny, a nie przypadkowy przewód elastyczny z marketu. To prowadzi prosto do błędów, które widzę najczęściej na budowach i po remontach.
Błędy, które najczęściej psują instalację
Najgorsze pomyłki nie wyglądają groźnie na etapie montażu, ale wychodzą po czasie. I zwykle są banalne: ktoś oszczędził na przekroju, połączył zbyt wiele punktów w jednym obwodzie albo założył, że jedno mocne urządzenie definiuje całą instalację.
- Dobór przewodu tylko pod jedno urządzenie zamiast pod cały obwód.
- Rezygnacja z żyły ochronnej PE, bo „i tak będzie działać”.
- Mieszanie gniazd i oświetlenia w jednym obwodzie dla oszczędności.
- Zbyt długi obwód bez sprawdzenia spadku napięcia.
- Wybór najtańszego rozwiązania bez zapasu na przyszłe odbiorniki.
- Luz na zaciskach, zwłaszcza przy przewodach wielodrutowych bez właściwego zakończenia.
Do tego dochodzi jeszcze jeden błąd, który bardzo często widzę w starszych instalacjach: traktowanie kuchni, łazienki i garażu tak samo jak sypialni. A to są zupełnie inne warunki pracy. W kuchni urządzenia grzeją, w łazience działa wilgoć, a w garażu dochodzi kurz, narzędzia i częste przeciążenia. Jeśli instalacja ma służyć bez nerwów, trzeba ją zbudować z zapasem, a nie „na styk”.
Im większa liczba odbiorników w domu, tym bardziej opłaca się myśleć o obwodach jako o systemie, a nie o pojedynczych gniazdach. I właśnie dlatego warto przyjrzeć się temu, jak planować instalację w nowoczesnym domu z większym zużyciem energii. To szczególnie ważne wtedy, gdy dom ma już lub będzie miał fotowoltaikę, pompę ciepła albo ładowanie auta.
Jak planuję obwody w domu z większym zużyciem energii
W budynkach z fotowoltaiką, magazynem energii, pompą ciepła, płytą indukcyjną albo ładowaniem samochodu elektrycznego temat gniazd przestaje być prosty. Nie chodzi już tylko o to, czy jeden przewód wytrzyma, ale o to, czy cała instalacja pozwoli rozłożyć obciążenie tak, by nie wybijały zabezpieczenia w najmniej wygodnym momencie. Ja zwykle dzielę dom na strefy: kuchnię, łazienkę, strefę techniczną, garaż i część dzienną.
- Kuchnia - osobne obwody dla urządzeń o dużym poborze, a nie jeden „wspólny” tor dla wszystkiego.
- Łazienka - osprzęt odporny na wilgoć, poprawna ochrona i brak kompromisów przy doborze przewodu.
- Garaż i warsztat - lepiej przewidzieć większy zapas, bo narzędzia i kompresory lubią skoki poboru.
- Strefa techniczna - rezerwa miejsca w rozdzielnicy przydaje się bardziej, niż wielu inwestorów zakłada.
- Przyszłe rozbudowy - jeśli za rok dojdzie magazyn energii albo dodatkowy odbiornik, łatwiej mieć przygotowaną trasę niż kuć wszystko od nowa.
Właśnie tu widać, że instalacja elektryczna i efektywne wykorzystanie energii idą ze sobą w parze. Dobrze zaprojektowane obwody nie tylko poprawiają bezpieczeństwo, ale też ułatwiają późniejsze zarządzanie zużyciem prądu. Przy domach, które mają działać elastycznie przez lata, nie wolno oszczędzać na przewodzie tam, gdzie koszt poprawki będzie wielokrotnie wyższy.
Co sprawdziłbym przed zamówieniem przewodu
Zanim zamówię materiał, zawsze sprawdzam kilka rzeczy. To prosty filtr, który oszczędza i pieniądze, i poprawki na końcu budowy.
- Jaka jest realna długość trasy od rozdzielnicy do najdalszego gniazda.
- Ile urządzeń może pracować jednocześnie na tym samym obwodzie.
- Czy przewód będzie prowadzony pod tynkiem, w rurze, na zewnątrz czy w gruncie.
- Czy osprzęt ma właściwy stopień ochrony i poprawne podłączenie przewodu ochronnego.
- Czy w projekcie przewidziano rozbudowę o kolejne odbiorniki w przyszłości.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: do zwykłych gniazd w domu najczęściej wybieram miedź 3x2,5 mm², ale ostateczny wybór zawsze weryfikuję przez pryzmat długości trasy i planowanego obciążenia. To właśnie te dwa czynniki najczęściej decydują, czy instalacja będzie pracować spokojnie przez lata, czy zacznie sprawiać kłopoty przy pierwszym większym poborze mocy.
