Stare instalacje z bolcem ochronnym wciąż potrafią wyglądać „normalnie”, a mimo to działać według zasad, które dziś ocenia się już dużo ostrożniej. W praktyce chodzi o tzw. zerowanie gniazdka, czyli połączenie styku ochronnego z przewodem neutralno-ochronnym, żeby przy zwarciu zadziałało zabezpieczenie nadprądowe. Poniżej wyjaśniam, jak to działa, kiedy ma sens, czym różni się od uziemienia i dlaczego przy remoncie lepiej patrzeć na całą instalację, a nie tylko na sam bolec.
Najważniejsze fakty o ochronie przez mostek w gnieździe
- To rozwiązanie dotyczy głównie starych instalacji w układzie TN-C z przewodem PEN.
- Mostek w gnieździe nie jest tym samym co nowoczesne uziemienie z osobnym przewodem PE.
- W układzie TT oraz po rozdziale PEN na PE i N nie wykonuje się takiego połączenia za rozdziałem.
- Skuteczność ochrony potwierdzają pomiary, przede wszystkim impedancji pętli zwarcia i ciągłości przewodów.
- Przy modernizacji mieszkania, kuchni, łazienki albo obwodów pod większe odbiorniki lepiej planować wymianę instalacji niż naprawiać ją półśrodkami.
Na czym polega to połączenie i dlaczego w ogóle je stosowano
Ja zawsze zaczynam od jednego rozróżnienia: w starych instalacjach nie chodzi o „magiczne uziemienie gniazdka”, tylko o ochronę opartą na przewodzie PEN. Ten jeden przewód łączył funkcję roboczą i ochronną, a bolec ochronny w gnieździe był z nim połączony właśnie po to, żeby przy uszkodzeniu izolacji popłynął prąd zwarciowy i wyłączył bezpiecznik lub wyłącznik nadprądowy.
Mechanizm był prosty: obudowa urządzenia nie miała pozostawać „wisząca” elektrycznie, tylko miała dostać drogę o możliwie małej impedancji do źródła zasilania. Jeśli ta droga była zachowana, zabezpieczenie miało szansę zadziałać wystarczająco szybko. To dlatego takie rozwiązanie spotyka się głównie w starszym budownictwie, a nie w nowo wykonywanych obwodach.
Ważne jest jednak jedno: sam fakt, że gniazdo ma bolec, nie oznacza jeszcze współczesnej, pełnej ochrony. Skuteczność zależy od stanu przewodu PEN, jakości połączeń i całego układu instalacji. Jeśli ten przewód zostanie przerwany albo poluzowany, sytuacja robi się groźna bardzo szybko. To prowadzi nas do najważniejszego rozróżnienia: zerowanie, uziemienie i układy sieciowe to nie są synonimy.
Zerowanie, uziemienie i układy sieciowe nie są tym samym
W praktyce największe zamieszanie bierze się z tego, że potocznie mówi się o „zerze”, a technicznie trzeba odróżnić kilka rzeczy. Najprościej: w układzie TN-C ochronę zapewnia wspólny przewód PEN, w TN-S przewody ochronny i neutralny są już rozdzielone, a w TT ochrona opiera się na lokalnym uziemieniu i odpowiednio dobranych zabezpieczeniach. To właśnie układ sieciowy decyduje, czy mostek w gnieździe ma sens, czy jest błędem.
| Układ | Jak prowadzone są przewody | Czy mostek w gnieździe ma sens | Co to oznacza w praktyce |
|---|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i roboczą | Tak, ale tylko w starym, właściwie wykonanym obwodzie | Skuteczność zależy od ciągłości PEN i jakości połączeń |
| TN-C-S | PEN występuje tylko do punktu rozdziału, dalej są osobne PE i N | Tylko przed rozdziałem; za rozdziałem nie | To już układ modernizowany, bliższy współczesnym standardom |
| TN-S | PE i N są rozdzielone od początku instalacji odbiorczej | Nie | Tu ochronę realizuje osobny przewód ochronny, nie mostek w gnieździe |
| TT | Przewód ochronny jest uziemiony lokalnie, neutralny jest oddzielny | Nie | Mostkowanie styku ochronnego z N jest błędem i nie rozwiązuje problemu ochrony |
Najczęstszy błąd, jaki widzę, to traktowanie mostka N-PE jako uniwersalnej naprawy „na szybko”. To działa tylko w określonym układzie i tylko wtedy, gdy cała reszta instalacji jest spójna. W momencie, gdy za rozdziałem PEN ktoś ponownie połączy N i PE, robi sobie problem zamiast ochrony. W tym miejscu warto przejść od teorii do praktyki: kiedy takie rozwiązanie jeszcze można spotkać, a kiedy lepiej je przebudować od podstaw.
Kiedy stara instalacja wymaga modernizacji, a kiedy jeszcze działa jako rozwiązanie przejściowe
Z mojego punktu widzenia sens zachowania starego układu jest zawsze warunkowy. Jeśli obwód ma dwa przewody, przewód PEN jest ciągły, a instalacja nie nosi śladów przegrzania ani amatorskich przeróbek, można mówić o rozwiązaniu zastanym. To jednak nadal nie jest wzorzec, tylko kompromis odziedziczony po starszym standardzie budowy instalacji.
- Remontujesz kuchnię, łazienkę albo całą rozdzielnicę - wtedy warto iść w stronę nowego obwodu z osobnym PE.
- Nie znasz stanu przewodu PEN - zwłaszcza gdy instalacja jest aluminiowa, krucha albo wielokrotnie naprawiana.
- Dochodzą większe odbiorniki - płyta, piekarnik, klimatyzacja, pompa ciepła, falownik PV czy ładowarka EV nie lubią prowizorek.
- Planujesz dołożyć wyłącznik różnicowoprądowy - to ma sens dopiero po prawidłowym rozdziale przewodów.
Jest jeszcze jedna rzecz, o której często się zapomina: przewód PEN w instalacji stałej powinien mieć odpowiedni przekrój, zwykle co najmniej 10 mm² Cu albo 16 mm² Al. Jeśli w obwodzie gniazdowym nie ma takich parametrów, nie warto udawać, że stary mostek załatwia sprawę. On może chwilowo działać, ale nie staje się przez to nowoczesnym systemem ochrony. Właśnie dlatego przy modernizacji patrzę nie tylko na gniazdo, lecz na całą drogę zasilania aż do rozdzielnicy.

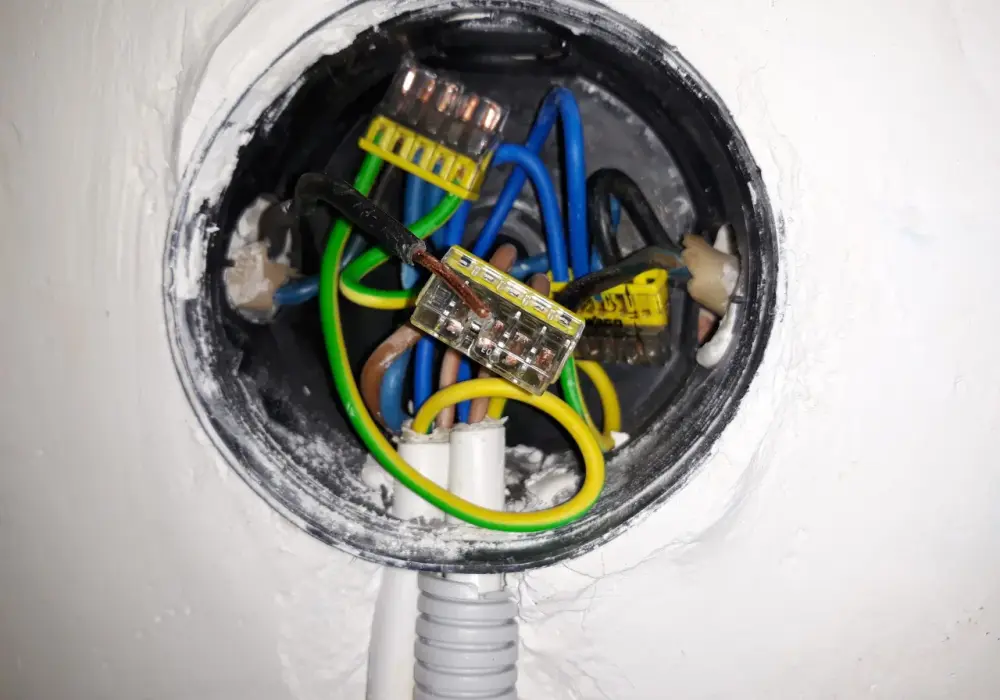

Jak wygląda poprawnie wykonane gniazdo w starej instalacji i co powinno wzbudzić niepokój
Nie opisuję tu montażu krok po kroku, bo przy elektryce najważniejszy jest pomiar, a nie sam schemat na papierze. Mogę jednak powiedzieć, jak rozpoznaję poprawny układ i co od razu traktuję jako sygnał ostrzegawczy. W dobrze wykonanym gnieździe styk ochronny ma pewne, mechaniczne połączenie z przewodem PEN, a zaciski są dokręcone tak, by nie było luzu ani śladów grzania.
Niepokój powinny wzbudzić przede wszystkim:
- luźny mostek albo połączenie zrobione „na skrętkę”;
- nadpalona izolacja, ciemne ślady na zaciskach lub zapach przegrzania;
- łączenie N i PE za wyłącznikiem różnicowoprądowym;
- dorabianie ochrony do przypadkowych elementów metalowych, na przykład rur, kaloryferów albo obudów urządzeń;
- przewody o niepewnym przekroju, bez końcówek lub tulejek, jeśli są linkowe.
W praktyce to właśnie takie drobiazgi robią największą różnicę. Ładnie wyglądające gniazdko nie oznacza bezpiecznego gniazdka. Jeśli po odkręceniu osprzętu widzisz przeróbki, ślady korozji albo brak pewności, że przewód ochronno-neutralny jest ciągły, lepiej wstrzymać się z użytkowaniem i zlecić ocenę elektrykowi. Samo „na oko działa” przy instalacji elektrycznej jest za mało.
Jakie pomiary i zabezpieczenia naprawdę potwierdzają bezpieczeństwo
Najważniejsze są pomiary, nie deklaracje. Po każdej ingerencji w taki obwód sprawdza się co najmniej ciągłość przewodu ochronnego lub PEN, impedancję pętli zwarcia, poprawność połączeń oraz czas samoczynnego wyłączenia zasilania. W obwodach końcowych dąży się zwykle do wyłączenia w czasie 0,4 s, a dla obwodów rozdzielczych dopuszcza się dłuższy czas, rzędu 5 s, zależnie od układu i parametrów instalacji.
Jeżeli w instalacji jest wyłącznik różnicowoprądowy, jego obecność nie zastępuje poprawnego przewodu ochronnego. RCD o czułości 30 mA to dodatkowa warstwa ochrony, która zwiększa bezpieczeństwo, ale nie naprawi przerwanego PEN ani źle wykonanego mostka. Właśnie dlatego w starym TN-C nie traktuję różnicówki jako cudownej łatki. Najpierw trzeba uporządkować układ przewodów, a dopiero potem dobierać zabezpieczenia.
Jeśli wynik pomiaru pętli zwarcia jest zbyt wysoki albo przewód ochronno-neutralny nie ma ciągłości, mostek w gnieździe traci sens. Wtedy nie ma co udawać, że problem rozwiąże wymiana samego osprzętu. To moment na szerszą modernizację, bo inaczej ryzyko zostaje ukryte pod nową ramką gniazdka.
Stary bolec nie zastępuje nowej ochrony, ale może być etapem przejściowym
Gdy sprowadzę temat do jednej praktycznej zasady, brzmi ona tak: mostek w starym gnieździe może być rozwiązaniem zastanym, ale nie powinien być celem modernizacji. W mieszkaniu z dawną instalacją bywa lepszy niż całkowity brak ochrony, jednak przy remoncie, wymianie rozdzielnicy albo dodawaniu nowoczesnych odbiorników sensowniejsze jest przejście na osobny przewód ochronny i porządny rozdział PEN.
Jeśli instalacja ma obsługiwać sprzęt o większej mocy albo elementy związane z energią, jak fotowoltaika czy ładowanie auta, nie warto zostawiać ochrony „na pół gwizdka”. Ja w takiej sytuacji patrzę na całość: stan przewodów, układ sieciowy, rozdzielnicę i pomiary. Dopiero z tego układa się odpowiedź, czy wystarczy zachować istniejący obwód, czy lepiej od razu przebudować go do współczesnego standardu.
Najbezpieczniejsza decyzja jest zwykle najmniej spektakularna: nie ufać samemu bolcowi, tylko sprawdzić, jaką ochronę naprawdę zapewnia cała instalacja. Jeśli masz wątpliwości, nie zgaduj. Przy elektryce wątpliwości są sygnałem, że czas na pomiar i ocenę fachowca, a nie na kolejną prowizorkę.
