Przewód neutralny w instalacji niskiego napięcia odpowiada za zamknięcie obwodu roboczego i stabilność zasilania, ale w praktyce bywa też źródłem najgroźniejszych usterek, gdy jest źle podłączony albo przeciążony. W tym tekście pokazuję, jak działa w sieci 230/400 V, jak odróżnić go od PE i PEN, kiedy jego brak albo przerwa staje się realnym zagrożeniem oraz na co zwrócić uwagę przy modernizacji domu, firmy czy instalacji z fotowoltaiką.
Najważniejsze rzeczy o neutralnej żyle w instalacji niskiego napięcia
- W obwodach 230/400 V neutralny tor zamyka drogę prądu dla odbiorników jednofazowych i pomaga wyrównywać niesymetrię obciążenia.
- W nowych instalacjach jego izolacja jest zwykle niebieska, a przewód ochronny ma barwę żółto-zieloną.
- Nie wolno mylić N z PE, a po rozdziale PEN nie powinno się już łączyć ich „na skróty” w gniazdach ani w rozdzielnicy.
- Luźny zacisk albo przerwa w tym torze potrafią wywołać migotanie światła, skoki napięcia i uszkodzenia elektroniki.
- Przy fotowoltaice, falownikach i zasilaczach impulsowych neutral bywa bardziej obciążony, niż sugeruje intuicja.
Jaką rolę pełni neutralna żyła i dlaczego nie jest zwykłym „zerem”
W sieciach niskiego napięcia, czyli do 1 kV, neutralna żyła nie jest ozdobnym dodatkiem do faz. To element, który zamyka obwód roboczy dla wielu odbiorników jednofazowych i stabilizuje pracę instalacji, gdy obciążenia na poszczególnych fazach nie są równe. W praktyce oznacza to, że bez niej nie działa duża część domowych gniazd, oświetlenia i elektroniki.
Najczęstsze uproszczenie, z którym się nie zgadzam, brzmi: „na tym przewodzie nic się nie dzieje”. To nieprawda. Przy idealnie symetrycznym obciążeniu prąd w nim może być mały, ale w realnym domu lub firmie obciążenia prawie nigdy nie są równe. Wtedy neutralny tor prowadzi prąd roboczy, a jego napięcie względem ziemi nie musi wynosić dokładnie zera.
Dlatego traktuję go jak pełnoprawny element układu, a nie „dodatek do fazy”. W instalacjach jednofazowych jest niezbędny, w trójfazowych często decyduje o tym, czy napięcia po stronie odbiorników pozostaną przewidywalne. To prowadzi do pytania, jak go rozpoznać i dlaczego nie wolno zgadywać po samym kolorze.
Jak odróżnić N od PE i PEN bez zgadywania
W nowoczesnych instalacjach przewód N ma zwykle izolację niebieską, a PE jest żółto-zielony. To prosta zasada, ale nie wolno opierać się wyłącznie na barwie, zwłaszcza w starszych budynkach po wielu przeróbkach. Zdarza się, że ktoś zmieniał fragment rozdzielnicy, dołożył obwód „po swojemu” albo oznaczenia zostały naruszone w czasie remontu.
| Element | Jak go rozpoznaję w praktyce | Główna rola | Czego nie robi |
|---|---|---|---|
| N | Najczęściej niebieska izolacja, oznaczenie N na schematach | Zamyka obwód roboczy i prowadzi prąd przy niesymetrii | Nie służy jako przewód ochronny |
| PE | Żółto-zielona izolacja | Chroni przed porażeniem i łączy części przewodzące dostępne z ziemią ochronną | Nie powinien prowadzić prądu roboczego w normalnej pracy |
| PEN | Występuje w układach TN-C i w części TN-C-S | Łączy funkcję ochronną i neutralną | Nie wolno traktować go jak zwykłego N ani rozdzielać bez zasad |

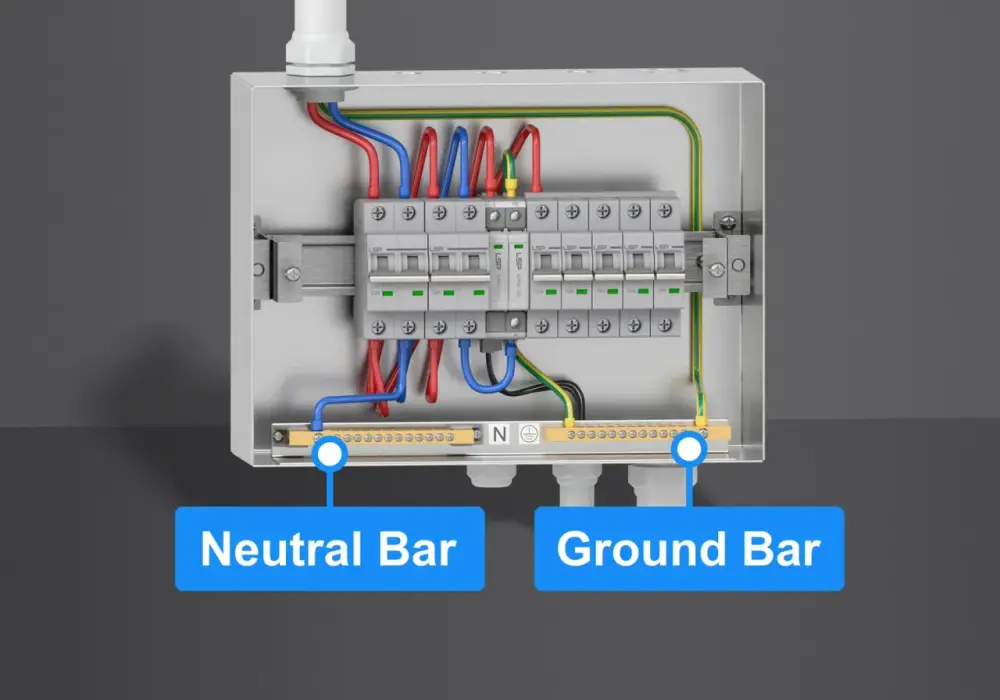

Najważniejsza praktyczna zasada jest prosta: kolor pomaga, ale pomiar i identyfikacja są ważniejsze. W instalacji, którą sprawdza doświadczony elektryk, patrzy się na układ sieci, oznaczenia w rozdzielnicy, ciągłość przewodów i sposób rozdziału PEN, a nie tylko na to, co widać po zdjęciu osłony. To właśnie tutaj najczęściej wychodzą błędy po amatorskich naprawach.
Warto też pamiętać o różnicy między układami TN-S, TN-C i TN-C-S. W TN-S przewód ochronny i neutralny są rozdzielone, w TN-C funkcje obu pełni wspólny PEN, a w TN-C-S rozdział następuje tylko w części instalacji. Po rozdziale nie powinno się ich z powrotem łączyć „dla wygody”, bo to psuje ochronę i potrafi rozstroić działanie zabezpieczeń.
Gdzie neutral jest potrzebny, a gdzie układ działa bez niego
W praktyce neutralny tor jest potrzebny wszędzie tam, gdzie zasilam odbiorniki 230 V albo mieszane obciążenia w układzie 230/400 V. Dotyczy to gniazd, oświetlenia, większości urządzeń AGD, zasilaczy impulsowych, elektroniki użytkowej, a także wielu nowoczesnych urządzeń grzewczych i sterujących. W instalacjach jednofazowych jego rola jest oczywista, bo bez niego obwód po prostu się nie zamknie.
W trójfazowych układach domowych i komercyjnych działa trochę jak stabilizator nierównowagi. Jeśli trzy fazy są obciążone równo, prąd w neutralnym przewodzie maleje. Jeśli jednak na jednej fazie pracuje piekarnik, na drugiej ładowarka, a na trzeciej pompa ciepła albo serwer, neutralny tor zaczyna przenosić różnicę między tymi obciążeniami. I właśnie wtedy okazuje się, że nie jest „mniej ważny” od faz.
- W obwodach jednofazowych jest niezbędny.
- W obciążeniach asymetrycznych zamyka prąd powrotny i stabilizuje napięcia.
- W niektórych odbiornikach trójfazowych, na przykład części silnikowych, może nie być potrzebny, jeśli układ pracuje międzyfazowo.
- W instalacjach z dużą liczbą elektroniki jego obciążenie może być wyższe, niż sugeruje proste „zsumowanie faz”.
Jeżeli ktoś pyta mnie, kiedy neutralny przewód „jest zbędny”, odpowiadam ostrożnie: tylko tam, gdzie projekt i odbiornik naprawdę go nie wymagają. W domu lub małej firmie to wcale nie jest tak częste, jak się wydaje. Dlatego przechodzę teraz do tego, co zwykle psuje całą instalację szybciej niż sama teoria.
Jakie usterki najszybciej ujawniają słaby punkt w torze neutralnym
Najgroźniejsza awaria to przerwa albo luźny zacisk. Objawy bywają pozornie błahe: światło zaczyna migać, sprzęt elektroniczny resetuje się bez powodu, a w rozdzielnicy pojawia się lokalne grzanie. Jeśli awaria dotyczy układu trójfazowego z wieloma odbiornikami jednofazowymi, napięcia na poszczególnych obwodach mogą się gwałtownie rozjechać. To już nie jest usterka kosmetyczna, tylko realne ryzyko uszkodzeń.
| Problem | Co zwykle widać w domu lub firmie | Dlaczego to jest groźne |
|---|---|---|
| Luźny zacisk N | Migotanie światła, spadki i skoki napięcia, grzanie przewodu | Może uszkodzić elektronikę i przyspiesza degradację połączeń |
| Przerwa w neutralnym torze | Niesymetria napięć, losowe wyłączenia urządzeń, nietypowa praca odbiorników | W skrajnym przypadku część urządzeń dostaje zbyt wysokie napięcie |
| Mieszanie N i PE za wyłącznikiem różnicowoprądowym | Nieprzewidywalne zadziałania zabezpieczeń albo ich brak wtedy, gdy powinny reagować | Psuje logikę ochrony przeciwporażeniowej |
| Zbyt mały przekrój przy odbiornikach nieliniowych | Podwyższona temperatura przewodu i zacisków | Przyspiesza starzenie izolacji i zwiększa ryzyko przegrzania |
| Błędny rozdział PEN | Problemy z ochroną i nieczytelna praca zabezpieczeń | To jeden z częstszych błędów po „modernizacji na szybko” |
Przy okazji trzeba jasno powiedzieć jedno: wyłącznik różnicowoprądowy nie naprawi złej instalacji. On wykrywa różnicę prądów, ale nie zastąpi poprawnego połączenia neutralnego, właściwego rozdziału PEN ani dobrze dokręconych zacisków. Jeśli ktoś podłącza N po niewłaściwej stronie RCD, efekt bywa albo fałszywym wyzwalaniem, albo utratą części ochrony.
W opracowaniach branżowych zwraca się też uwagę na przekrój neutralnego toru. Gdy jest on mniejszy od fazowego albo gdy w instalacji pracują odbiorniki nieliniowe generujące harmoniczne trzeciego rzędu, neutral może wymagać szczególnej ochrony przed przeciążeniem. Mówiąc prościej: zasilacze impulsowe, LED-y, falowniki i elektronika mocy potrafią obciążyć go mocniej, niż podpowiada zdrowy rozsądek. To prowadzi wprost do tematu fotowoltaiki i nowoczesnych systemów energetycznych.
Co zmienia fotowoltaika, falowniki i elektronika energooszczędna
Na portalu o energii i OZE nie da się uczciwie pominąć tego wątku. W instalacjach z fotowoltaiką, magazynem energii, pompą ciepła, ładowarką samochodu elektrycznego czy dużą liczbą zasilaczy impulsowych tor neutralny przestaje być „tłem” dla faz. Elektronika mocy generuje harmoniczne, czyli prądy odkształcone, które sumują się w nieoczywisty sposób. W praktyce oznacza to większe obciążenie, więcej ciepła i większą potrzebę poprawnego projektu.
W systemach z falownikiem szczególnie ważne są trzy rzeczy: układ sieci w budynku, sposób prowadzenia N oraz dobór zabezpieczeń. W trybie sieciowym i w trybie awaryjnym logika połączeń może wyglądać inaczej, więc przełączanie faz bez uwzględnienia neutralnego toru bywa błędem. Zdarza się też, że producent przewiduje określony sposób pracy z RCD, a inwestor zakłada, że „zadziała jak zawsze”. To zły skrót myślowy.
- Falowniki i zasilacze impulsowe mogą zwiększać udział harmonicznych w instalacji.
- W backupie i pracy wyspowej neutral bywa przełączany razem z fazami.
- Dobór wyłącznika różnicowoprądowego zależy od topologii urządzeń i układu sieci.
- Przy większych modernizacjach warto sprawdzić, czy rozdzielnica ma dość miejsca i czy połączenia nie są „upchnięte” na siłę.
Najlepsza praktyka, którą widzę w dobrze zrobionych projektach, jest prosta: najpierw sprawdza się schemat zasilania i ochrony, dopiero potem dokładane są kolejne źródła energii. To szczególnie ważne tam, gdzie instalacja ma pracować z PV przez wiele lat, bo błędy w torze neutralnym nie zawsze od razu wychodzą na jaw. Czasem ujawniają się dopiero przy pełnym obciążeniu, w upał albo podczas przejścia na zasilanie awaryjne.
Jak podejść do modernizacji, żeby instalacja była bezpieczna i przewidywalna
Jeśli modernizuję starszą instalację, zaczynam od trzech pytań: jaki jest układ sieci, czy PEN został poprawnie rozdzielony i czy zaciski neutralne są w dobrym stanie mechanicznym. Bez tego łatwo dorzucić nowy obwód, który będzie wyglądał poprawnie, ale w rzeczywistości osłabi ochronę. Sama wymiana osprzętu nie wystarcza, jeśli w środku rozdzielnicy zostaje stary bałagan.
W praktyce sprawdzam też kilka rzeczy po każdej większej przeróbce:
- ciągłość i oznaczenie przewodów w rozdzielnicy,
- dokręcenie zacisków po stronie N, PE i ewentualnie PEN,
- poprawność pracy wyłączników różnicowoprądowych,
- obciążenie obwodów jednofazowych rozłożone na fazy możliwie równomiernie,
- zgodność doboru przewodów z planowanym obciążeniem, zwłaszcza przy elektronice i OZE.
Jeżeli pojawia się migotanie światła, grzanie rozdzielnicy, losowe wyzwalanie zabezpieczeń albo dziwne zachowanie sprzętu po włączeniu kilku urządzeń naraz, nie traktuję tego jak drobiazgu. To sygnał, że tor neutralny może być obciążony, poluzowany albo błędnie wpięty. W takim miejscu opłaca się wezwać elektryka z pomiarami, bo właśnie pomiar rozstrzyga, czy problem leży w odbiorniku, czy w całej instalacji.
Najrozsądniejsze podejście jest więc bardzo zwyczajne: nie ufać samemu kolorowi izolacji, nie łączyć N z PE „bo tak będzie prościej” i nie zakładać, że w nowoczesnej instalacji wszystko wybaczy elektronika. Jeśli neutralna żyła jest dobrze zaprojektowana, oznaczona i sprawdzona, instalacja pracuje stabilnie. Jeśli nie, pierwsze objawy zwykle pojawiają się szybciej, niż inwestor chciałby to zobaczyć.
