W układzie schodowym najważniejsze jest nie tylko to, żeby światło dało się włączać z dwóch miejsc, ale też żeby instalacja była poprowadzona logicznie i bez zbędnych przeróbek. Tu bardzo łatwo pomylić liczbę żył potrzebnych w samym łączniku z liczbą przewodów w całym obwodzie. Poniżej rozkładam temat na prosty schemat, pokazuję typowe warianty kabli i wskazuję, kiedy klasyczne rozwiązanie ma sens, a kiedy lepiej od razu przewidzieć coś bardziej elastycznego.
Najkrócej: w układzie schodowym liczy się nie tylko liczba żył, ale też przebieg całego obwodu
- Sam łącznik schodowy ma 3 zaciski, więc na poziomie mechanizmu pracuje z trzema funkcjami przewodów.
- W praktyce między puszkami często lepiej przewidzieć 4-żyłowy odcinek, bo zostaje miejsce na przewód ochronny albo rezerwę.
- Neutralny zwykle idzie do oprawy, a nie przez łącznik; to jeden z najczęstszych punktów pomyłek.
- Przy układzie podwójnym albo z łącznikiem krzyżowym liczba żył rośnie szybko, więc warto planować instalację z zapasem.
- Jeśli zależy ci na wygodzie i oszczędności energii, czasem lepszy będzie przekaźnik bistabilny lub automatyka oświetlenia niż dokładanie kolejnych łączników.
Wyłącznik schodowy, ile żył potrzeba naprawdę
Jeśli patrzę wyłącznie na pojedynczy łącznik schodowy, to sprawa jest prosta: mechanizm ma trzy punkty przyłączeniowe. Dwa z nich obsługują przewody korespondencyjne, a trzeci jest wspólny. Właśnie dlatego ten osprzęt nie działa jak zwykły wyłącznik jednobiegunowy, tylko jako element układu przełączającego.
W praktyce jednak nie wystarczy policzyć samych zacisków. Trzeba jeszcze rozróżnić, czy pytasz o sam łącznik, czy o cały odcinek instalacji między puszkami, lampą i zasilaniem. To różnica, która najczęściej decyduje o tym, czy w ścianie zmieści się gotowy przewód, czy trzeba będzie zmieniać trasę prowadzenia kabli.
| Co liczysz | Minimalnie | W praktyce | Kiedy to ma sens |
|---|---|---|---|
| Jeden łącznik schodowy | 3 zaciski | 3 żyły funkcjonalne na mechanizmie | Gdy sterujesz jednym obwodem oświetlenia |
| Para łączników schodowych | 2 żyły korespondencyjne + tor wspólny | Zwykle 3- lub 4-żyłowy odcinek między puszkami, zależnie od przebiegu PE i zasilania | Dwa miejsca sterowania jedną lampą |
| Układ z łącznikiem krzyżowym | 4 żyły między kolejnymi punktami | Często wygodniej planować osobne odcinki z zapasem | Sterowanie z trzech i więcej miejsc |
| Łącznik podwójny schodowy | 6 żył lub dwa niezależne tory | Trzeba myśleć o dwóch obwodach, nie o jednym | Dwie lampy obsługiwane z dwóch miejsc |
Ja najczęściej sprowadzam to do jednej zasady: sam mechanizm schodowy ma trzy funkcje, ale cały obwód może wymagać większej liczby żył, niż sugeruje pierwszy odruch. Dopiero to rozróżnienie pokazuje, czy w konkretnym miejscu wystarczy prosty odcinek 3-żyłowy, czy lepiej od razu zaplanować kabel z dodatkową żyłą.
Jak wygląda poprawny obwód schodowy

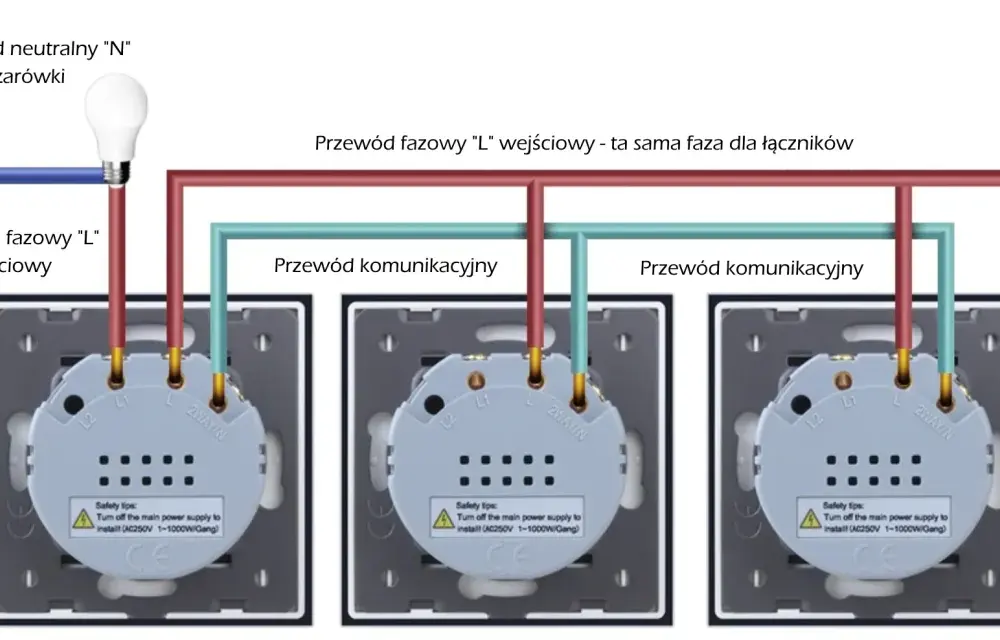

W poprawnym układzie faza trafia na wspólny zacisk pierwszego łącznika, dwa przewody korespondencyjne łączą oba łączniki, a wspólny zacisk drugiego łącznika prowadzi już do lampy. Neutralny i ochronny zwykle biegną bezpośrednio do oprawy. To właśnie ten układ sprawia, że światło można włączyć i wyłączyć z dwóch różnych miejsc bez zmiany logiki działania całego obwodu.
Warto tu pamiętać o jednej rzeczy: kolor żyły nie zastępuje pomiaru i oznaczenia funkcji. W praktyce brązowy, czarny i szary często pracują jako żyły robocze, niebieski jest neutralny, a żółto-zielony pełni funkcję ochronną. Nie wolno jednak zakładać, że każdy stary obwód trzyma się tych zasad idealnie, bo w starszych instalacjach zdarzają się wyjątki.
- L to faza zasilająca, która zasila układ sterowania.
- Przewody korespondencyjne łączą oba łączniki i przenoszą sygnał przełączenia.
- N to neutralny, który zazwyczaj idzie bezpośrednio do oprawy.
- PE to przewód ochronny, którego nie traktuje się jako żyły sterującej.
Jeżeli w puszce masz też zasilanie lampy albo dodatkowy odcinek do oprawy, liczba żył szybko rośnie. Dlatego na etapie planowania nie warto patrzeć wyłącznie na sam łącznik, tylko na cały przebieg przewodów od zasilania do źródła światła. To prowadzi wprost do pytania, jaki kabel faktycznie warto położyć.
Jak dobrać kabel do konkretnej instalacji
Tu najwięcej zależy od topologii obwodu. W jednej ścianie może wystarczyć prosty odcinek, a kilka metrów dalej ten sam układ wymaga już więcej żył, bo inaczej nie da się zachować porządku w połączeniach. Ja patrzę na to tak: nie dobieram kabla do samego klawisza, tylko do całej trasy przewodu.
| Wariant instalacji | Najpraktyczniejszy wybór | Dlaczego |
|---|---|---|
| Jedna lampa sterowana z dwóch miejsc | Odcinek 3- lub 4-żyłowy w zależności od układu puszek | Musisz połączyć dwie żyły korespondencyjne i zachować logiczny tor zasilania |
| Schodowy z łącznikiem krzyżowym | Przewód z zapasem żył między kolejnymi punktami | Każdy dodatkowy punkt wymaga kolejnego zestawu przewodów przełączających |
| Podwójny schodowy | Dwa niezależne tory albo rozwiązanie 6-żyłowe | Obsługujesz dwa obwody, więc oszczędzanie żył zwykle kończy się przeróbką |
| Modernizacja starej instalacji | Najpierw sprawdzenie istniejących tras i głębokości puszek | Stare przewody często ograniczają wybór bardziej niż sam osprzęt |
W instalacji bezpuszkowej i tradycyjnej liczba żył może wyglądać inaczej na papierze, ale efekt praktyczny jest podobny: musi się zgadzać tor fazowy, korespondencyjny, neutralny i ochronny. Jeśli brakuje miejsca, nie próbuję ratować sytuacji użyciem niewłaściwej żyły jako sterującej. To zwykle daje tylko krótkotrwały efekt i później utrudnia każdą naprawę.
W nowych instalacjach najrozsądniej zostawić odrobinę zapasu. Jedna dodatkowa żyła albo szerszy peszel kosztują mniej niż późniejsze kucie ścian, gdy okaże się, że chcesz dołożyć drugi punkt sterowania albo wymienić osprzęt na inny model.
Najczęstsze błędy przy montażu
W praktyce problemy wcale nie wynikają najczęściej z samego łącznika, tylko z tego, jak ktoś poprowadził przewody. W układach schodowych powtarzają się te same błędy i dobrze je znać, zanim zamknie się puszkę i przykręci ramkę.
- Za mało żył w kablu - instalacja działa tylko częściowo albo wymaga obejścia, które później trudno serwisować.
- Mylenie neutralnego z korespondencyjnym - światło zachowuje się nielogicznie albo nie działa w obu pozycjach.
- Używanie PE jako przewodu roboczego - to zły nawyk i ryzyko przy każdej późniejszej modernizacji.
- Brak opisu przewodów - po kilku miesiącach nikt nie pamięta, który kabel był wejściem, a który wyjściem.
- Zbyt ciasna puszka - przewody się wyginają, zaciski pracują gorzej, a montaż robi się nerwowy i nieczytelny.
Najbardziej kosztowny błąd to ten, którego nie widać od razu. Układ schodowy może działać, a mimo to być źle przygotowany do rozbudowy. Dlatego zawsze zwracam uwagę nie tylko na połączenie, ale też na to, czy instalacja będzie czytelna po zdjęciu klawisza i rozpięciu jednego przewodu.
Kiedy klasyczny schodowy nie jest najlepszym wyborem
Klasyczny łącznik schodowy jest prosty, tani i bardzo pewny. Ma sens tam, gdzie chcesz tylko wygodnie sterować jedną lampą z dwóch miejsc. Jeśli jednak planujesz więcej punktów sterowania, zależy ci na oszczędzaniu energii albo chcesz uniknąć dokładania kolejnych żył, zaczyna się robić mniej oczywisty wybór.
W takich sytuacjach patrzę na trzy alternatywy. Przekaźnik bistabilny pozwala sterować światłem z wielu przycisków bez rozbudowy klasycznego układu schodowego. Automatyka z czujnikiem ruchu dobrze sprawdza się na schodach i w korytarzach, bo ogranicza świecenie wtedy, gdy nikogo nie ma w przejściu. Z kolei rozwiązania smart dają największą elastyczność, ale wymagają lepszego przygotowania instalacji i zwykle większego budżetu.
- Schodowy - najlepszy, gdy zależy ci na prostocie i niskim koszcie.
- Krzyżowy - potrzebny, gdy punktów sterowania jest więcej niż dwa.
- Przekaźnik bistabilny - sensowny, gdy instalacja ma być bardziej elastyczna.
- Czujnik ruchu - praktyczny tam, gdzie liczy się oszczędność energii i wygoda w ciągu komunikacyjnym.
Jeśli modernizujesz oświetlenie w domu lub mieszkaniu, dobrze jest od razu odpowiedzieć sobie na jedno pytanie: czy chcesz tylko odtworzyć stary układ, czy zbudować rozwiązanie, które będzie wygodniejsze i mniej kłopotliwe za kilka lat. To zwykle ważniejsze niż sam wybór między dwoma konkretnymi klawiszami.
Co zostawić w instalacji, żeby później nie kuć ścian
Najtańszy zapas w elektryce robi się na etapie montażu, nie po fakcie. Jeśli to ode mnie zależy, zawsze staram się zostawić odrobinę miejsca w puszce, czytelnie oznaczyć przewody i nie zamykać sobie drogi do rozbudowy. Dla układu schodowego oznacza to zwykle większy komfort przy ewentualnej zmianie osprzętu, dołożeniu krzyżowego albo przejściu na automatykę.
- Zostaw jedną żyłę zapasu, jeśli trasa i osprzęt na to pozwalają.
- Wybieraj głębsze puszki, jeśli w jednym miejscu spotyka się kilka przewodów.
- Opisuj przewody jeszcze przed zamknięciem ściany, nawet prostymi oznaczeniami.
- Nie oszczędzaj na planie trasy kabla, bo późniejsza przeróbka bywa znacznie droższa niż sam przewód.
Jeżeli ktoś pyta mnie o najlepszą odpowiedź na temat liczby żył, odpowiadam tak: dla samego łącznika schodowego wystarczą trzy funkcje przewodów, ale dla całej instalacji warto myśleć szerzej i zostawić sobie margines. Właśnie ten margines najczęściej decyduje, czy układ będzie tylko działał, czy będzie też wygodny, czytelny i gotowy na zmianę w przyszłości.
