Instalacja, która regularnie dobija do granicy poboru, potrafi być bardziej kłopotliwa niż sama awaria: wyłącza obwody, podnosi ryzyko przeciążenia i utrudnia pracę urządzeń o dużym rozruchu. Taki ogranicznik mocy porządkuje ten problem, bo pilnuje ustalonego progu i odcina zasilanie, zanim układ wejdzie w strefę przeciążenia. W tym artykule wyjaśniam, jak działa, kiedy ma sens w domu i firmie, czym różni się od innych zabezpieczeń oraz na co patrzeć przy doborze.
Najważniejsze fakty o kontroli poboru w instalacji
- Urządzenie stale mierzy pobór i reaguje dopiero po przekroczeniu ustawionego progu, więc nie działa jak zwykły „wyłącznik od wszystkiego”.
- Wersje jednofazowe są proste i tanie, a trójfazowe lepiej pasują do domów z większym obciążeniem, warsztatów i małych firm.
- W większych układach zamiast pomiaru bezpośredniego stosuje się przekładnik prądowy, czyli element skalujący duży prąd do pomiaru.
- Najwięcej sensu ma tam, gdzie kilka dużych odbiorników pracuje naraz: płyta, pompa ciepła, bojler, EV albo klimatyzacja.
- Najczęstszy błąd to ustawienie progu zbyt blisko realnego maksimum i pominięcie chwilowych pików przy starcie urządzeń.
- W części obiektów firmowych to także narzędzie do utrzymania kosztów związanych z mocą zamówioną na rozsądnym poziomie.

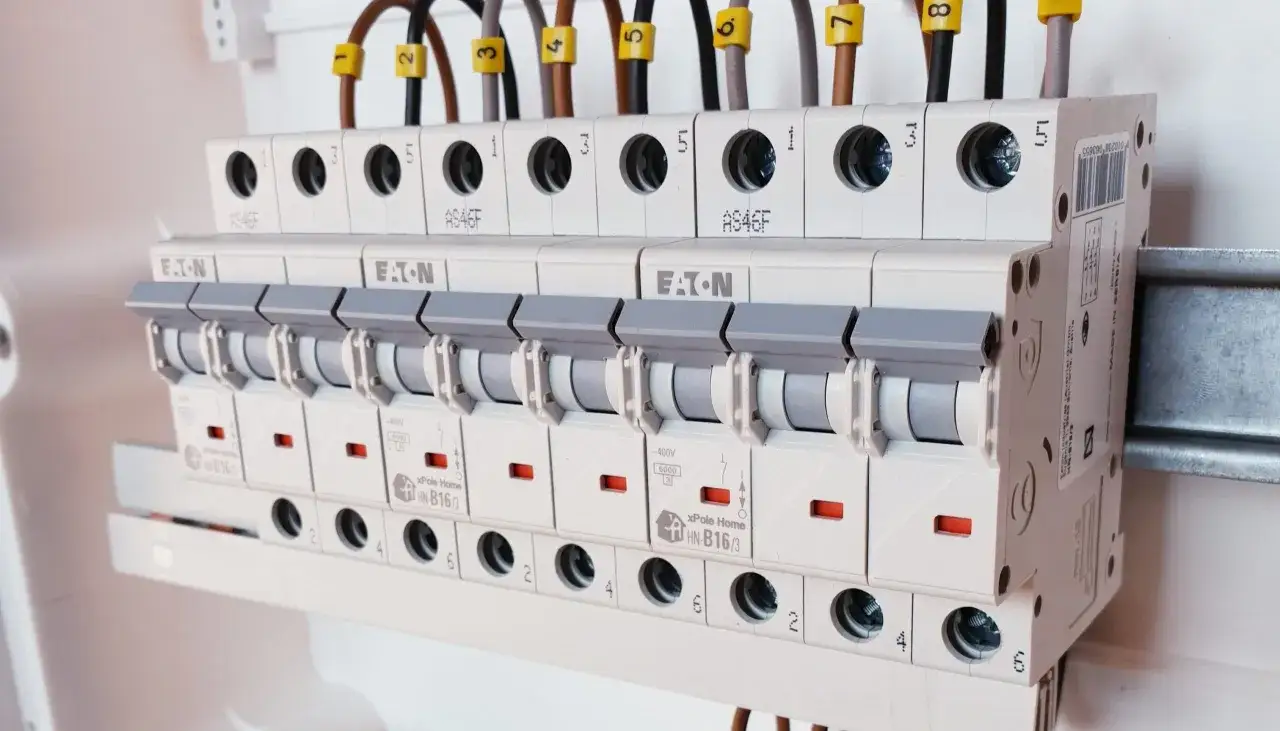

Jak działa taki limiter w rozdzielnicy
Urządzenie stale pilnuje poboru w kontrolowanym obwodzie. Gdy moc czynna przekroczy ustawiony próg, przekaźnik rozłącza zasilanie albo wybraną gałąź instalacji. Po czasie powrotu obwód załącza się ponownie, a jeśli obciążenie nadal jest zbyt duże, cykl powtarza się do momentu, aż pobór spadnie.
W praktyce najważniejsze są trzy rzeczy:
- Opóźnienie zadziałania - pomaga ignorować krótkie piki przy starcie sprężarki, silnika albo zasilacza impulsowego.
- Histereza - to różnica między progiem wyłączenia i ponownego załączenia; bez niej przekaźnik mógłby „klapać” przy granicy obciążenia.
- Sposób pomiaru - w małych układach wystarcza pomiar bezpośredni, a w większych instalacjach wchodzi do gry przekładnik prądowy.
Przy większych obciążeniach spotyka się pomiar bezpośredni nawet do około 50 kW, a po przekroczeniu tego poziomu zwykle przechodzi się na rozwiązanie z przekładnikiem. To ważne, bo sam przekładnik nie „dokręca” instalacji, tylko pozwala bezpiecznie zmierzyć to, czego standardowy aparat już nie ogarnia. Dzięki temu limiter nie musi reagować nerwowo, gdy w układzie pojawia się naturalny rozruch urządzeń.
To wyjaśnia, czemu sam opis na obudowie nie wystarcza, a dalej pokazuję, gdzie taki układ naprawdę się opłaca.
Kiedy montaż ma sens, a kiedy lepiej zacząć od modernizacji instalacji
Najwięcej pożytku daje tam, gdzie kilka energochłonnych odbiorników pracuje w jednym czasie: płyta indukcyjna, piekarnik, pompa ciepła, bojler, suszarka, ładowarka samochodu elektrycznego. Jeśli instalacja jest poprawnie wykonana, ale zwyczajnie zbyt łatwo dobija do granicy, limiter pozwala utrzymać dyscyplinę poboru bez ręcznego pilnowania obciążenia.
- Dom jednorodzinny z dużym ogrzewaniem elektrycznym - tu problemem zwykle nie jest jeden odbiornik, tylko suma kilku średnich i dużych obciążeń.
- Mały lokal usługowy lub biuro - komputer, klimatyzacja, ekspres, kuchnia socjalna i oświetlenie potrafią zaskakująco szybko zbudować szczyt poboru.
- Instalacja z fotowoltaiką - produkcja energii nie zawsze pokrywa chwilowe skoki zapotrzebowania, zwłaszcza gdy odbiorniki startują jednocześnie.
- Ładowanie EV - samochód elektryczny często działa długo, ale jego start bywa na tyle wymagający, że warto kontrolować cały profil obciążenia.
- Obiekt wynajmowany lub wielolokalowy - gdy nie chcesz od razu przebudowywać całości, łatwiej ograniczyć pobór w wybranym torze.
Jeżeli jednak problem leży w przekroju przewodów albo zbyt słabym przyłączu, sam aparat nie naprawi źródła kłopotu. On porządkuje pobór, ale nie zwiększa fizycznej możliwości instalacji. W takich sytuacjach najpierw trzeba sprawdzić, czy większy sens ma modernizacja, a nie dokładanie kolejnego elementu w rozdzielnicy.
Właśnie dlatego tak często myli się go z innymi pojęciami z umowy i projektu instalacji, a to prowadzi do złego doboru.
Dlaczego moc umowna, przyłączeniowa i zwykły bezpiecznik to nie to samo
To jeden z najczęstszych punktów nieporozumienia. Moc przyłączeniowa to parametr związany z umową o przyłączenie i projektowaniem przyłącza, moc umowna wynika z umowy dystrybucyjnej, a zabezpieczenie nadprądowe chroni przewody przed zwarciem i przeciążeniem, ale nie pilnuje limitu poboru jako takiego.
| Pojęcie | Co oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| Moc przyłączeniowa | Parametr, według którego projektuje się przyłącze i określa planowany pobór lub oddawanie energii do sieci. | Jeśli jest za mała, sama automatyka w rozdzielnicy nie rozwiąże problemu. |
| Moc umowna | Wartość wpisana do umowy dystrybucyjnej, od której zależą warunki rozliczeń w części taryf. | W obiektach firmowych wpływa na stałe koszty sieciowe. |
| Zabezpieczenie nadprądowe | Chroni instalację przed skutkami zwarcia i przeciążenia przewodów. | Reaguje na prąd, ale nie zarządza „budżetem” mocy całego obwodu. |
| Limiter poboru | Kontroluje, czy suma odbiorników nie przekracza ustawionego progu. | Pomaga utrzymać pobór w granicach, które wyznaczył projekt albo umowa. |
Gdy te pojęcia się miesza, kupuje się niewłaściwy aparat albo ustawia próg tak, że instalacja zaczyna działać chaotycznie. Dlatego przy doborze patrzę najpierw na parametry umowy i charakter odbiorów, a dopiero potem na sam model.
Jak dobrać model bez nietrafionego zakupu
Ja zwykle zaczynam od prostego pytania: czy problemem jest tylko chwilowy pik poboru, czy cała instalacja jest za mała. To rozróżnienie od razu zawęża wybór, bo inne urządzenie sprawdzi się w małym obwodzie gniazdowym, a inne w trójfazowym układzie z pompą ciepła albo ładowarką EV.
- Określam liczbę faz i napięcie - instalacja jednofazowa 230 V wymaga innego aparatu niż układ trójfazowy 400 V.
- Sprawdzam sposób pomiaru - przy małych prądach wystarcza pomiar bezpośredni, a przy większych obciążeniach lepiej przewidzieć wersję z przekładnikiem.
- Dopasowuję próg do realnych szczytów - nie ustawiam go „na styk”, bo sprężarki, silniki i ładowarki robią krótkie skoki poboru.
- Patrzę na czasy reakcji - opóźnienie zadziałania i czas powrotu powinny ograniczać fałszywe wyłączenia, ale nie rozmywać ochrony.
- Weryfikuję obciążalność styków - w większych układach limiter często steruje stycznikiem, a nie przenosi pełne obciążenie bezpośrednio.
- Dodaję funkcje tylko tam, gdzie są potrzebne - kontrola napięcia, licznik zadziałań czy szersza automatyka mają sens dopiero wtedy, gdy naprawdę coś wnoszą do pracy instalacji.
Przy odbiorach mieszanych, czyli takich z LED-ami, elektroniką, silnikami i grzałkami, zwracam uwagę na to, czy urządzenie nie będzie reagowało zbyt agresywnie na chwilowe zmiany. Dobrze dobrany próg ma ograniczać pobór, a nie zamieniać zwykłe uruchomienie pralki albo pompy w niekończącą się serię wyłączeń.
Gdy wiem już, jaki wariant jest potrzebny, przechodzę do kosztów, bo tu różnice są większe, niż wiele osób zakłada.
W instalacji z fotowoltaiką i ładowarką ev liczy się koordynacja, nie samo odcinanie
W takich układach limiter poboru jest tylko jednym elementem układanki. Przy PV, pompie ciepła i ładowarce samochodu elektrycznego ważniejsze od samego progu bywa to, co dzieje się w chwili, gdy kilka odbiorników startuje jednocześnie. Jeśli dom ma własne źródło energii, ale brakuje mu koordynacji, pobór z sieci i tak może skakać bardziej, niż oczekujesz.
- Fotowoltaika nie rozwiązuje wszystkiego sama - wysoka produkcja w południe nie gwarantuje, że akurat wtedy odbiorniki będą pracowały w sposób stabilny.
- Ładowarka EV z dynamicznym zarządzaniem mocy zwykle współpracuje lepiej z czujnikami niż prosty aparat odcinający obwód progowo.
- Magazyn energii i system EMS/HEMS dają płynniejsze sterowanie niż samo włączanie i wyłączanie obciążenia.
- Prosty limiter ma sens wtedy, gdy chcesz twardo nie przekraczać granicy, a nie prowadzić rozbudowanej optymalizacji zużycia.
Warto też rozdzielić dwie rzeczy: ograniczanie poboru instalacji i sterowanie mocą falownika. To nie jest ten sam problem, a próba zastąpienia jednego drugim zwykle kończy się rozczarowaniem. Jeśli celem jest komfort użytkowania i stabilna praca domu, automatyka powinna współgrać z resztą układu, a nie działać przeciwko niej.
Gdy widzę instalację z PV, zawsze sprawdzam, czy prosty aparat wystarczy, czy lepiej od razu przewidzieć szerszą automatykę. To prowadzi już wprost do kosztów i najczęstszych błędów montażowych.
Ile kosztuje urządzenie i gdzie najczęściej przepala się budżet
W ofertach rynkowych proste moduły jednofazowe kosztują zwykle około 65-180 zł. Rozbudowane wersje trójfazowe z dodatkowymi funkcjami, pomiarem bezpośrednim albo kontrolą napięcia mieszczą się najczęściej w widełkach 600-1 100 zł. Do tego dochodzi montaż w rozdzielnicy i ewentualna przebudowa sterowania, więc sam zakup nie mówi jeszcze całego rachunku.
| Zakres rozwiązania | Orientacyjna cena urządzenia | Komentarz praktyczny |
|---|---|---|
| Prosty jednofazowy | 65-100 zł | Dobre do małych obwodów i prostych zastosowań. |
| Jednofazowy z regulacją czasu | 100-180 zł | Przydaje się tam, gdzie chcesz ograniczyć fałszywe wyłączenia. |
| Trójfazowy bezpośredni | 600-800 zł | Lepszy do domów z większym poborem, warsztatów i małych firm. |
| Trójfazowy z dodatkowymi funkcjami | 800-1 100 zł | Wybór dla bardziej wymagających układów, zwłaszcza z napięciem pod kontrolą. |
Najczęstsze błędy, które widzę, są dość powtarzalne:
- ustawienie progu zbyt blisko realnego maksimum, bez zapasu na rozruch urządzeń;
- wybór modelu bez sprawdzenia liczby faz;
- próba zastosowania zbyt prostego urządzenia do dużego obiektu;
- mieszanie funkcji ochrony przed przeciążeniem z funkcją kontroli poboru;
- brak stycznika tam, gdzie sam aparat nie powinien przenosić pełnego obciążenia;
- ignorowanie pracy PV, EV albo pompy ciepła, czyli odbiorników, które potrafią zmieniać profil poboru w ciągu sekund.
W praktyce najwięcej oszczędza nie sam najtańszy model, tylko poprawny dobór i sensowny montaż. Lepiej raz zaprojektować układ z lekkim zapasem niż później walczyć z ciągłym zrzucaniem obwodu.
Co sprawdzam przed montażem, żeby układ nie działał na styk
Przed montażem biorę pod uwagę kilka rzeczy, które często wychodzą dopiero po pierwszych testach. Najważniejsze są realny profil obciążenia, dostępne miejsce w rozdzielnicy i to, czy limiter ma pracować samodzielnie, czy tylko sterować większym elementem wykonawczym.
- Realny szczyt poboru - najlepiej sprawdzony na podstawie pomiaru, a nie tylko na podstawie katalogu urządzeń.
- Zgodność z fazami i napięciem - inny aparat dla jednofazowej kuchni, inny dla trójfazowego domu z pompą ciepła.
- Współpraca z innymi systemami - PV, EV, magazyn energii i automatyka budynkowa nie powinny sobie przeszkadzać.
- Dobór elementu wykonawczego - w większych układach stycznik jest często rozsądniejszy niż bezpośrednie przełączanie dużego obciążenia.
- Jasne nastawy serwisowe - dobrze, gdy po montażu wiadomo, kto i na jakiej podstawie może zmienić próg albo czas powrotu.
Jeżeli instalacja ma działać stabilnie, zacząłbym od kilku dni obserwacji szczytów poboru i od uczciwej odpowiedzi na pytanie, czy potrzebny jest prosty aparat progowy, czy bardziej rozbudowana automatyka. Dobrze dobrany ogranicznik mocy nie zastąpi projektu instalacji, ale potrafi skutecznie uporządkować pobór i ograniczyć niepotrzebne wyłączenia.
