Stara instalacja elektryczna rzadko wybacza skróty. Gdy planujesz, jak zrobić uziemienie w starej instalacji, najważniejsze nie jest samo „doprowadzenie bolca”, ale zrozumienie układu sieci, stanu przewodów i tego, czy modernizacja ma być częściowa, czy od razu porządna na lata. Poniżej pokazuję praktyczne rozwiązania, błędy, których trzeba unikać, oraz to, kiedy lepiej wybrać pełną wymianę niż półśrodki.
Najważniejsze rzeczy, które trzeba ustalić przed modernizacją
- Najpierw identyfikuję układ instalacji - w starych budynkach najczęściej spotyka się TN-C, czyli układ z przewodem PEN łączącym funkcję ochronną i neutralną.
- RCD nie zastępuje uziemienia - wyłącznik różnicowoprądowy pomaga, ale nie naprawia źle wykonanej ochrony.
- Najczęściej sens ma rozdział PEN i wykonanie uziomu - to baza pod PE, GSU i nowocześniejszą ochronę.
- Nie wolno opierać bezpieczeństwa na rurach wodnych - to rozwiązanie przypadkowe, zmienne i niebezpieczne.
- Po modernizacji potrzebne są pomiary - bez nich nie da się uczciwie ocenić skuteczności ochrony.
- Jeśli przewody są aluminiowe i kruche, często lepsza jest wymiana całości niż kosmetyczne poprawki.
Najpierw sprawdź, z jakim układem masz do czynienia
W starych mieszkaniach i domach problem zwykle nie polega na tym, że „nie ma uziemienia”, tylko na tym, że ochrona przeciwporażeniowa działa w starym układzie TN-C. W takim systemie jeden przewód PEN pełni rolę neutralną i ochronną jednocześnie. To rozwiązanie było kiedyś powszechne, ale dziś wymaga ostrożnego podejścia, bo nie daje takiego komfortu i marginesu bezpieczeństwa jak instalacja z osobnym PE i N.
Ja zaczynam od prostego pytania: czy w rozdzielnicy w ogóle jest miejsce i warunki na rozdział PEN? Czy przewody są jeszcze w dobrym stanie? Czy obwody są dwużyłowe, czy część już przerobiono na trzyżyłową? Od tych odpowiedzi zależy cały dalszy plan. Bez tej diagnozy łatwo zrobić coś, co wygląda profesjonalnie, ale nie działa tak, jak powinno.
W praktyce warto też odróżnić trzy pojęcia: uziom to element zakopany w gruncie, który odprowadza ładunki i prądy do ziemi; PE to przewód ochronny w instalacji; a GSU, czyli główna szyna uziemiająca, to punkt zbiorczy, do którego dochodzą elementy ochronne i wyrównawcze. To nie są synonimy, choć potocznie często wrzuca się je do jednego worka.
Gdy wiem już, z czym pracuję, przechodzę do wyboru sensownej metody. I tu właśnie zaczyna się najważniejsza część całej modernizacji.
Jakie rozwiązania mają sens w starej instalacji
Nie ma jednego uniwersalnego sposobu. W starej instalacji dobór metody zależy od tego, czy chcesz poprawić ochronę w pojedynczym lokalu, czy doprowadzić budynek do współczesnego standardu. Najczęściej wybiera się jedną z kilku dróg, ale tylko część z nich ma sens jako trwałe rozwiązanie.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Rozdział PEN na PE i N w rozdzielnicy | Gdy instalacja jest w TN-C, a przewód PEN ma ciągłość i da się bezpiecznie wydzielić ochronę | Umożliwia przejście do TN-C-S, montaż RCD i sensowną modernizację | Wymaga poprawnej rozdzielnicy, pomiarów i dobrego uziemienia punktu rozdziału | Około 1500-5000 zł za zakres modernizacji rozdzielnicy i osprzętu |

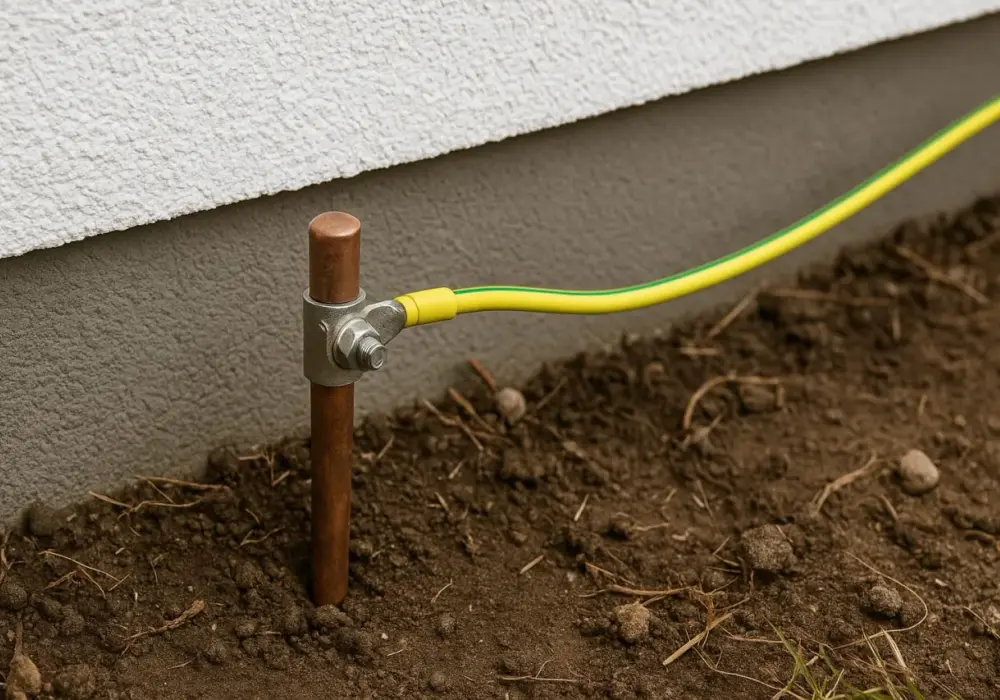

| Uziom szpilkowy albo otokowy | Gdy budynek nie ma skutecznego uziomu lub trzeba dołożyć punkt odniesienia dla GSU | Da się wykonać bez rozkuwania całego domu, często szybko i skutecznie | Sam uziom nie naprawia starych, dwużyłowych obwodów | Najczęściej 800-2500 zł, zależnie od gruntu i długości uziomu |
| Wymiana części obwodów na trzyżyłowe | Gdy część instalacji jest jeszcze do uratowania, ale trzeba poprawić bezpieczeństwo w newralgicznych pomieszczeniach | Dobry kompromis przy remoncie łazienki, kuchni lub pokoju z dużym obciążeniem | Nie usuwa wszystkich problemów starego aluminium i zużytych połączeń | Od kilkuset do kilku tysięcy złotych za obwód, zależnie od zakresu |
| Pełna wymiana instalacji | Gdy przewody są aluminiowe, kruche, przegrzewają się albo nie ma sensu ich już ratować | Najbezpieczniejsze i najbardziej przyszłościowe rozwiązanie | Najdroższe i najbardziej inwazyjne | Zwykle od 8000 zł w mieszkaniu i od 15 000 zł w domu, a przy większym zakresie więcej |
W praktyce najrozsądniejszy wariant to zwykle połączenie kilku działań: wykonanie uziomu, rozdział PEN w odpowiednim miejscu, dołożenie nowej rozdzielnicy i stopniowa wymiana obwodów. Jeśli ktoś obiecuje, że samo „wpięcie bolca” załatwi sprawę, traktuję to jako sygnał ostrzegawczy, nie jako plan modernizacji.
Ta tabela pokazuje wybór strategiczny. Teraz warto przejść do tego, czego absolutnie nie robić, bo właśnie tam najczęściej powstają niebezpieczne improwizacje.
Czego nie robić, nawet jeśli ktoś poleca to „z doświadczenia”
W starych instalacjach najwięcej szkód robią szybkie rady z forum, z sąsiedztwa albo z przypadkowego filmu. Jedna z najgorszych praktyk to podłączanie ochrony do rur wodociągowych, kaloryferów albo innych metalowych elementów, które nie są do tego przeznaczone. Materiał, który dziś przewodzi, jutro może zostać zastąpiony tworzywem albo przecięty przy remoncie. Z punktu widzenia bezpieczeństwa to nie jest uziemienie, tylko ryzyko przeniesione na przypadek.
Drugi błąd to mostkowanie przewodu ochronnego z neutralnym w dowolnym miejscu, bez wiedzy o układzie sieci i bez pomiarów. W starym TN-C czasem mówiło się o zerowaniu, ale to nie oznacza, że można odtworzyć taki układ w dowolnym gnieździe, jak popadnie. Punkt rozdziału i sposób prowadzenia przewodów mają znaczenie.
Trzecia pułapka to wiara, że wyłącznik różnicowoprądowy rozwiąże wszystko. RCD, czyli aparat odcinający zasilanie przy wykryciu różnicy prądu między przewodem fazowym a neutralnym, jest świetnym elementem ochrony dodatkowej, ale nie zastępuje poprawnego uziomu, PE ani sprawnej instalacji. Działa dobrze tylko wtedy, gdy reszta układu jest zrobiona poprawnie.
Jak przypomina SEP w swoich materiałach, rury wodociągowe nie są dopuszczone jako przewody wyrównawcze. To ważne, bo wciąż trafiają się mieszkania, w których ktoś „uziemił” gniazdka właśnie w ten sposób. Taka instalacja może sprawiać wrażenie działającej, a jednocześnie zachowywać się nieprzewidywalnie przy awarii.
Jeśli wykluczysz te skróty, robi się miejsce na normalną, bezpieczną kolejność prac.
Jak wygląda bezpieczna kolejność prac krok po kroku
W praktyce nie zaczynam od wkrętaka, tylko od oceny i pomiarów. Dobra modernizacja ma swoją logikę i jeśli ją pominiemy, łatwo wydamy pieniądze na rozwiązanie, które nie poprawi ochrony w realnym stopniu.
- Oględziny instalacji - sprawdza się typ przewodów, stan rozdzielnicy, obecność przewodu PEN, widoczne uszkodzenia i zakres wcześniejszych przeróbek.
- Pomiary wstępne - mierzy się ciągłość przewodów ochronnych, impedancję pętli zwarcia, stan izolacji i w razie potrzeby rezystancję uziemienia.
- Decyzja o układzie - ustala się, czy zostaje TN-C w części starych obwodów, czy da się bezpiecznie przejść na TN-C-S z osobnym PE i N.
- Wykonanie uziomu - dobiera się uziom szpilkowy, otokowy albo fundamentowy, zależnie od konstrukcji budynku i warunków gruntu.
- Podział PEN i GSU - w odpowiednim miejscu tworzy się punkt rozdziału i łączy go z główną szyną uziemiającą oraz połączeniami wyrównawczymi.
- Modernizacja rozdzielnicy - montuje się właściwe zabezpieczenia, często także RCD i ograniczniki przepięć.
- Pomiar końcowy i protokół - bez tego nie ma uczciwego potwierdzenia, że ochrona działa tak, jak powinna.
Najważniejsze jest to, że podział PEN robi się w jednym, kontrolowanym punkcie, a nie „po drodze” w gniazdku, puszce czy przypadkowej rozgałęźnej kostce. Jeżeli instalacja jest bardzo stara, a przewody aluminiowe są kruche, rozsądniej bywa wymienić cały obwód niż naprawiać go etapami. To mniej efektowne, ale zwykle daje lepszy i stabilniejszy rezultat.
Gdy znamy już kolejność prac, naturalnie pojawia się pytanie o koszty. I tutaj też lepiej mówić wprost niż obiecywać cuda za kilkaset złotych.
Ile to kosztuje i kiedy lepiej wybrać większą modernizację
Orientacyjne koszty zależą od regionu, dostępu do instalacji, długości uziomu i liczby obwodów. W 2026 roku za samą diagnostykę i podstawowe pomiary zwykle płaci się od 300 do 800 zł, choć w większych obiektach kwota może być wyższa. Uziom szpilkowy albo prosty otok to najczęściej 800-2500 zł. Jeśli do tego dochodzi uporządkowanie rozdzielnicy, podział PEN, nowe zabezpieczenia i część osprzętu, budżet rośnie zwykle do 1500-5000 zł.
W pełnej modernizacji koszty są już wyraźnie większe. W mieszkaniu całkowita wymiana instalacji elektrycznej często zamyka się w 8000-20 000 zł, a w domu jednorodzinnym zwykle trzeba liczyć 15 000-40 000 zł lub więcej, jeśli zakres obejmuje także rozdzielnicę, dodatkowe obwody, zabezpieczenia przepięciowe i prace wykończeniowe. To nie są liczby z sufitu, tylko realny poziom wydatków, z jakim trzeba się liczyć przy sensownej modernizacji.
Opłaca się iść szerzej, gdy widzisz któreś z tych sygnałów:
- instalacja jest dwużyłowa i aluminiowa,
- gniazda grzeją się albo mają luźne styki,
- rozłączanie zabezpieczeń zdarza się regularnie,
- planowana jest fotowoltaika, pompa ciepła albo ładowarka do auta,
- rozdzielnica jest zbyt mała, by zmieścić nowe aparaty i poprawne rozdzielenie przewodów.
Jeżeli budynek ma być jeszcze długo używany, a nie tylko „dociągnięty” do kolejnego remontu, pełniejsza modernizacja zwykle wygrywa. I właśnie wtedy warto dołożyć nie tylko uziom, ale też elementy ochrony, które zamykają cały temat porządnie.
Co dołożyć, żeby ochrona była naprawdę kompletna
Samo uziemienie to dopiero pierwszy krok. Żeby instalacja faktycznie była bezpieczniejsza, trzeba myśleć o całym układzie ochrony, a nie o jednym przewodzie. Dla mnie trzy rzeczy są szczególnie ważne: RCD, połączenia wyrównawcze i ograniczniki przepięć.
Połączenia wyrównawcze główne łączą ze sobą metalowe elementy budynku i instalacji, żeby ograniczyć różnice potencjałów. To po prostu sposób na to, by obudowy urządzeń, metalowe rury i inne przewodzące części nie „żyły własnym życiem” elektrycznym. W praktyce pomaga to przy awarii i przy przepięciach, a w budynkach z fotowoltaiką ma to jeszcze większe znaczenie.
Ogranicznik przepięć to aparat chroniący przed skokami napięcia, na przykład po burzy albo przy przełączeniach w sieci. W starych instalacjach bywa pomijany, ale przy nowoczesnej elektronice robi dużą różnicę. Jeśli dom ma falownik fotowoltaiczny, dużo sprzętu IT albo pompę ciepła, nie traktuję SPD jako dodatku „na później”. To część sensownego projektu.
Warto też pamiętać o przeglądach. GUNB przypomina, że okresowa kontrola instalacji elektrycznej i piorunochronnej jest wykonywana co najmniej raz na 5 lat, a obejmuje między innymi stan połączeń, zabezpieczeń, izolacji i uziemień. Po modernizacji nie chodzi więc tylko o jednorazowy montaż, ale o utrzymanie jakości całego układu w czasie.
To prowadzi do ostatniej rzeczy, która zwykle porządkuje decyzję: kiedy robić minimum, a kiedy nie oszczędzać na pozorach.
Najrozsądniejsza ścieżka dla domu, mieszkania i fotowoltaiki
Jeśli modernizuję mieszkanie w kamienicy lub bloku, zwykle zaczynam od sprawdzenia, czy da się bezpiecznie przejść z TN-C do TN-C-S, poprawić rozdzielnicę i dołożyć ochronę tam, gdzie ma to największy sens. Jeśli przewody są bardzo stare, a dostęp do całej instalacji ograniczony, nie udaję, że drobna poprawka rozwiąże problem na lata. Wtedy uczciwsza jest modernizacja większego zakresu.
W domu jednorodzinnym plan jest zazwyczaj ambitniejszy: dobry uziom, GSU, poprawny podział PEN albo pełne przejście na układ z osobnym PE i N, a do tego zabezpieczenia pod współczesne obciążenia. Przy fotowoltaice, magazynie energii czy ładowarce samochodowej ta logika staje się jeszcze ważniejsza, bo elektronika jest bardziej wrażliwa, a wymagania wobec ochrony rosną.
- Minimum sensowne - diagnostyka, uziom, rozdział PEN, podstawowe zabezpieczenia i pomiary.
- Opcja bezpieczna na lata - nowe obwody, nowa rozdzielnica, RCD, SPD i połączenia wyrównawcze.
- Opcja docelowa - pełna wymiana starych przewodów i przygotowanie instalacji pod nowe odbiorniki energii.
Najkrócej mówiąc: w starej instalacji nie szukam sprytnego obejścia, tylko układu, który da się obronić technicznie i pomiarowo. Jeśli mam choć cień wątpliwości co do stanu przewodów, punktu rozdziału albo jakości poprzednich przeróbek, idę w stronę większej modernizacji. To zwykle kosztuje więcej na starcie, ale oszczędza nerwy, poprawki i ryzyko w przyszłości.
