Czujnik kolejności faz - Czy na pewno go potrzebujesz?

W instalacjach trójfazowych kolejność przewodów nie jest detalem. Dobrze dobrany czujnik kolejności faz potrafi zatrzymać błędny rozruch silnika, ochronić pompę ciepła przed pracą w złym kierunku i wyłapać zanik jednej z faz, zanim drobna usterka zamieni się w kosztowny postój. W tym tekście pokazuję, jak to urządzenie działa, gdzie ma sens, czym różnią się dostępne warianty i na co patrzeć przy wyborze do konkretnej instalacji.

Co to właściwie jest i dlaczego nazwy bywają mylące

W praktyce spotkasz kilka określeń dla bardzo podobnych urządzeń: przekaźnik kontroli faz, czujnik kolejności i zaniku fazy, monitor faz albo czujnik asymetrii napięcia. Różnica najczęściej nie polega na samej nazwie, tylko na zakresie nadzoru. Jedne modele pilnują wyłącznie poprawnej sekwencji L1-L2-L3, inne dodatkowo reagują na zanik jednej fazy, spadek napięcia albo zbyt dużą asymetrię między fazami.

Mechanizm jest prosty, ale skuteczny: urządzenie sprawdza, czy w sieci trójfazowej napięcia pojawiają się w oczekiwanej kolejności i w dopuszczalnym zakresie. Jeśli wykryje błąd, rozłącza wyjście sterujące lub blokuje start odbiornika. Jak podaje F&F, takie rozwiązanie chroni silniki przed złą kolejnością faz oraz asymetrią napięć, czyli dwoma problemami, które w praktyce potrafią zrobić więcej szkody, niż sugeruje ich pozorna prostota.

Najważniejsza rzecz do zapamiętania jest taka: w silniku trójfazowym zamiana dowolnych dwóch faz odwraca kierunek obrotów. Dla wentylatora może to oznaczać słabą wydajność, dla sprężarki awarię, a dla pompy realne ryzyko uszkodzenia. To właśnie dlatego kontrola kolejności faz jest tak cenna w automatyce i w instalacjach technicznych. Następny krok to zrozumienie, co dokładnie mierzy taki moduł i jak zachowuje się po wykryciu błędu.

Jak działa kontrola kolejności faz

Urządzenie pobiera informację z trzech torów pomiarowych i porównuje je z własnym wzorcem pracy. W wersji podstawowej patrzy na obecność wszystkich faz i poprawny układ sekwencji. W wersjach rozbudowanych dochodzi jeszcze nadzór nad napięciem, asymetrią, czasem opóźnienia i sposobem resetu. Phoenix Contact opisuje podobne przekaźniki jako rozwiązania monitorujące m.in. zanik fazy, kolejność faz i asymetrię, a część modeli ma też sygnalizację LED oraz opóźnienie startu, które ogranicza fałszywe zadziałania przy krótkich zakłóceniach.

Warto rozumieć dwa pojęcia. Asymetria to sytuacja, w której napięcia na fazach nie są podobne i układ zaczyna pracować nierówno. True RMS oznacza pomiar rzeczywistej skutecznej wartości napięcia, a nie tylko uproszczony odczyt. To ma znaczenie tam, gdzie pojawiają się przekształtniki, falowniki albo inne odbiorniki wprowadzające zniekształcenia. W zwykłej rozdzielnicy domowej nie zawsze jest to konieczne, ale w bardziej wymagającej automatyce potrafi zdecydowanie poprawić odporność układu.

W praktyce spotkasz też dwa sposoby powrotu do pracy: automatyczny i ręczny. Automatyczny przydaje się tam, gdzie chwilowe zakłócenie nie powinno wymagać interwencji serwisowej. Ręczny reset lepiej kontroluje sytuację w instalacjach, w których błąd trzeba najpierw świadomie usunąć i sprawdzić. To prowadzi wprost do pytania, który wariant wybrać, bo nie każdy obiekt potrzebuje tego samego poziomu nadzoru.

Który wariant wybrać do swojej instalacji

Patrząc na polski rynek, widać wyraźnie, że podstawowe modele są relatywnie tanie, ale różnica w funkcjach bywa duża. Jeśli kupujesz rozwiązanie do jednej pompy albo prostego układu napędowego, prostszy model może wystarczyć. Jeśli jednak w instalacji pojawiają się falowniki, sprężarka, układ grzewczy albo nietypowe obciążenia, dopłata do bardziej rozbudowanej wersji zwykle ma sens, bo zmniejsza liczbę niepotrzebnych awarii i alarmów.

• Napięcie zasilania - sprawdź, czy urządzenie pracuje z siecią 3x400/230 V i czy wymaga przewodu neutralnego.
• Rodzaj styków - 1 NO/NC, 1 zestyk przełączny albo więcej niż jeden tor wyjściowy.
• Zakres opóźnienia - przy rozruchu silników krótka zwłoka potrafi zapobiec zbędnym zadziałaniom.
• Progi asymetrii - stałe albo regulowane, w zależności od tego, jak wrażliwy ma być układ.
• Wykonanie DIN - zwykle zajmuje 1-2 moduły, więc łatwo wpasować je w standardową rozdzielnicę.
• True RMS - szczególnie przydatne przy odbiornikach z elektroniką mocy i zniekształconym przebiegiem.

Najlepszy wybór zależy więc nie od samej ceny, tylko od tego, co dokładnie ma chronić urządzenie. To ważne zwłaszcza tam, gdzie instalacja obsługuje więcej niż jeden typ odbiornika. Z tego powodu w kolejnym kroku warto spojrzeć na realne zastosowania, a nie tylko na dane katalogowe.

Gdzie sprawdza się najlepiej w praktyce

Największą wartość takie zabezpieczenie daje tam, gdzie nieprawidłowy kierunek obrotów albo zanik fazy mogą od razu przełożyć się na stratę energii, wydajności lub czasu. W instalacjach grzewczych i wentylacyjnych to szczególnie ważne, bo urządzenia często pracują długo i bez ciągłego nadzoru użytkownika. Jeżeli coś pójdzie nie tak, problem zwykle wychodzi dopiero wtedy, gdy temperatura, ciśnienie albo wydajność zaczynają odbiegać od normy.

Z praktyki najczęściej wskazuję takie zastosowania:

• silniki trójfazowe w warsztatach i małej produkcji,
• pompy obiegowe i głębinowe,
• sprężarki i agregaty chłodnicze,
• rekuperacja oraz wentylacja mechaniczna,
• pompy ciepła, gdzie zła kolejność faz może skończyć się błędem startu albo pracą w niepożądanym kierunku,
• napędy bram, windy, podnośniki i inne układy, które po prostu muszą ruszyć właściwie za pierwszym razem.

W materiałach Zamel ten typ zabezpieczenia pojawia się właśnie przy silnikach, sprężarkach, klimatyzacji i rekuperacji, czyli tam, gdzie trójfazowy napęd pracuje wrażliwie na jakość zasilania. Z kolei w instalacjach związanych z OZE najczęściej chodzi nie o same panele fotowoltaiczne, lecz o całą otoczkę techniczną: pompy, układy grzewcze, automatykę i elementy pomocnicze. To dobry punkt odniesienia, bo pokazuje, że sens takiego modułu zależy od roli odbiornika, a nie od samej obecności trójfazowego zasilania.

Skoro już wiadomo, gdzie urządzenie ma największy sens, czas przejść do montażu i sprawdzenia układu, bo właśnie tam pojawia się najwięcej banalnych, ale kosztownych błędów.

Jak podłączyć i sprawdzić układ bez błędów

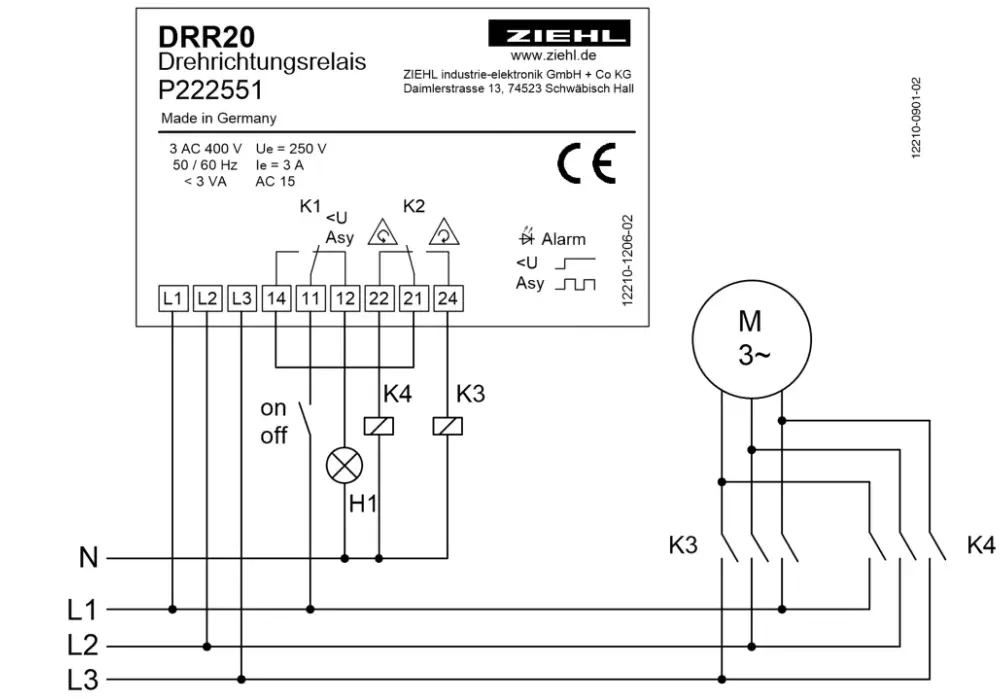

Montaż zwykle nie jest skomplikowany, ale wymaga staranności. Najpierw trzeba sprawdzić, czy model jest przeznaczony do danej sieci i czy wymaga przewodu neutralnego. Potem podłącza się tory pomiarowe do L1, L2 i L3, a wyjście przekaźnikowe włącza do obwodu sterowania stycznika albo sterownika. To ważne rozróżnienie: ten moduł najczęściej nie zasila odbiornika bezpośrednio, tylko decyduje, czy układ ma w ogóle dostać zgodę na start.

1. Zweryfikuj parametry zasilania i schemat producenta przed jakimkolwiek podłączeniem.
2. Podłącz fazy zgodnie z oznaczeniami, nie tylko według kolorów przewodów.
3. Jeśli model wymaga N, doprowadź przewód neutralny dokładnie tak, jak pokazuje instrukcja.
4. Wstaw wyjście przekaźnikowe w obwód sterowania, a nie w tor mocy odbiornika.
5. Przed pierwszym uruchomieniem sprawdź kolejność faz testerem albo miernikiem instalacyjnym.
6. Po załączeniu obserwuj sygnalizację LED i zachowanie stycznika przez kilka cykli pracy.

Tu zwykle pojawia się jeden z najczęstszych błędów: ktoś zakłada, że skoro urządzenie ma trzy fazy, to „na pewno” wszystko będzie poprawne po podłączeniu zgodnie z barwą izolacji. W starszych obiektach to założenie bywa fałszywe. Kolory przewodów mogły się zmienić przy modernizacji, ktoś mógł przełożyć jeden odcinek kabla, a wcześniejszy montaż mógł zostać zrobiony niestarannie. Dlatego sprawdzenie pomiarowe przed uruchomieniem oszczędza najwięcej czasu.

Jeżeli układ po wykryciu błędu wraca do pracy automatycznie, upewnij się, że to rzeczywiście odpowiednie zachowanie dla danej maszyny. W niektórych zastosowaniach lepiej wymusić ręczny reset, żeby ktoś po poprawce świadomie potwierdził stan instalacji. To prowadzi do ostatniego ważnego tematu: czego ten element nie załatwia i gdzie łatwo przecenić jego możliwości.

Najczęstsze błędy, które obniżają skuteczność zabezpieczenia

Największym nieporozumieniem jest traktowanie tego modułu jak pełnego strażnika całej instalacji. On pilnuje warunków zasilania, ale nie zastąpi zabezpieczenia przeciążeniowego, wyłącznika nadprądowego ani poprawnie dobranego stycznika. Jeśli silnik ma zbyt duży pobór prądu, problem nadal trzeba rozwiązać osobno. Jeśli instalacja ma luźne zaciski albo spadki napięcia na długich odcinkach przewodu, sam czujnik też nie naprawi źródła kłopotu.

• Brak doboru do odbiornika - do prostej pompy nie trzeba od razu najbardziej rozbudowanego modelu, ale do sprężarki albo pompy ciepła zbyt prosty wariant może być za słaby.
• Pomijanie asymetrii - sama poprawna kolejność faz nie wystarczy, jeśli napięcia są nierówne.
• Za krótki lub brak opóźnienia - przy rozruchu część układów potrzebuje chwili, żeby nie zgłaszać fałszywego alarmu.
• Bezpośrednie przełączanie zbyt dużego obciążenia - wyjście przekaźnikowe zwykle ma sterować obwodem, a nie zastępować aparaturę wykonawczą.
• Brak ponownego sprawdzenia po serwisie - po wymianie przewodów, stycznika albo falownika trzeba jeszcze raz potwierdzić poprawność działania.
• Założenie, że jeden model pasuje wszędzie - w praktyce to właśnie różnice w aplikacji decydują o sensie zakupu.

Sam czujnik kolejności faz nie zastąpi pełnego układu ochrony, ale dobrze dobrany bardzo skutecznie ogranicza ryzyko błędnego startu i kosztownych przestojów. Jeśli więc instalacja ma pracować długo, automatycznie i bez codziennego nadzoru, lepiej potraktować go jako stały element projektu, a nie opcjonalny dodatek.

Co jeszcze dopasować przed zakupem, żeby instalacja była spokojna

Przed zakupem patrzę przede wszystkim na trzy rzeczy: rodzaj odbiornika, sposób resetu i warunki pracy. Dla obciążeń prostych wystarczy skromniejszy model, ale dla pomp ciepła, sprężarek, wentylacji i układów z elektroniką mocy bezpieczniej wybrać wersję z regulacją progów i opóźnienia. Różnica cenowa zwykle nie jest duża w porównaniu z kosztem przestoju albo awarii, a właśnie to powinno rozstrzygać decyzję.

Jeżeli instalacja jest nowa, polecam od razu przewidzieć miejsce w rozdzielnicy i obwód sterowania tak, by moduł był łatwy do serwisu. Gdy rozdzielnica jest już zabudowana, zwracam uwagę na szerokość 1-2 modułów DIN, typ styków i to, czy urządzenie ma czytelne LED-y sygnalizacyjne. W praktyce te detale potrafią bardziej ułatwić eksploatację niż dodatkowy, ale mało użyteczny parametr z katalogu. Jeśli mam wybrać między „tańszy, ale przypadkowy” a „trochę droższy, ale dopasowany”, zwykle wybieram to drugie.

Właśnie tak podchodzę do tego elementu w instalacjach trójfazowych: jako do małego zabezpieczenia, które robi dużą różnicę wtedy, gdy odbiornik nie może sobie pozwolić na zły kierunek obrotów, zanik jednej fazy albo niestabilne napięcie. W praktyce sam czujnik kolejności faz nie zastąpi całej ochrony, ale dobrze dobrany potrafi uchronić cały układ przed błędem, który najczęściej wychodzi dopiero w najmniej wygodnym momencie.
