W instalacjach elektrycznych szczelność obudowy decyduje nie tylko o trwałości sprzętu, ale też o liczbie awarii i bezpieczeństwie pracy w terenie. Oznaczenie IP65 mówi wprost, że osprzęt ma być pyłoszczelny i odporny na strumienie wody, dlatego tak często pojawia się przy obudowach zewnętrznych, skrzynkach PV, puszkach przyłączeniowych i elementach automatyki pracujących poza budynkiem. W tym tekście wyjaśniam, jak czytać takie oznaczenie, gdzie faktycznie ma ono sens, czego nie gwarantuje i jak uniknąć błędów montażowych, które psują nawet dobrą deklarację producenta.
Najważniejsze fakty, które warto zapamiętać przed wyborem osprzętu
- W kodzie IP pierwsza cyfra opisuje ochronę przed ciałami stałymi, a druga przed wodą.
- Pyłoszczelność i odporność na strumienie wody sprawdzają się głównie w obudowach zewnętrznych oraz w automatyce terenowej.
- Ta klasa nie oznacza zanurzenia, odporności mechanicznej ani odporności na korozję.
- O skuteczności decyduje cały układ: obudowa, uszczelki, dławice, zaślepki i jakość montażu.
- Jeśli instalacja ma być myta pod ciśnieniem albo może zostać zalana, trzeba rozważyć wyższy poziom ochrony.
Jak czytać oznaczenie ochrony
W systemie IEC 60529 kod składa się z dwóch cyfr. Pierwsza mówi o odporności na ciała stałe, druga o odporności na wodę. W praktyce oznacza to, że obudowa z poziomem 6 po stronie pyłu jest pyłoszczelna, a poziom 5 po stronie wody chroni przed strugami z różnych kierunków. Ja tłumaczę to bardzo prosto: kurz nie powinien dostać się do środka, a zwykły deszcz, zacinający deszcz czy woda z węża nie powinny od razu wyłączyć urządzenia.
To ważne rozróżnienie, bo wielu osobom „szczelna obudowa” kojarzy się automatycznie z pełną odpornością na wszystko. Tak nie jest. Taki stopień ochrony nie mówi nic o zanurzeniu, o odporności na uderzenia czy o tym, jak sprzęt zareaguje na długotrwałą wilgoć i kondensację. Właśnie dlatego w instalacjach elektrycznych warto czytać oznaczenie jako minimalny próg ochrony, a nie jako obietnicę bez ograniczeń. To prowadzi wprost do pytania, gdzie taka klasa naprawdę robi różnicę.
Gdzie ta klasa sprawdza się w instalacjach elektrycznych

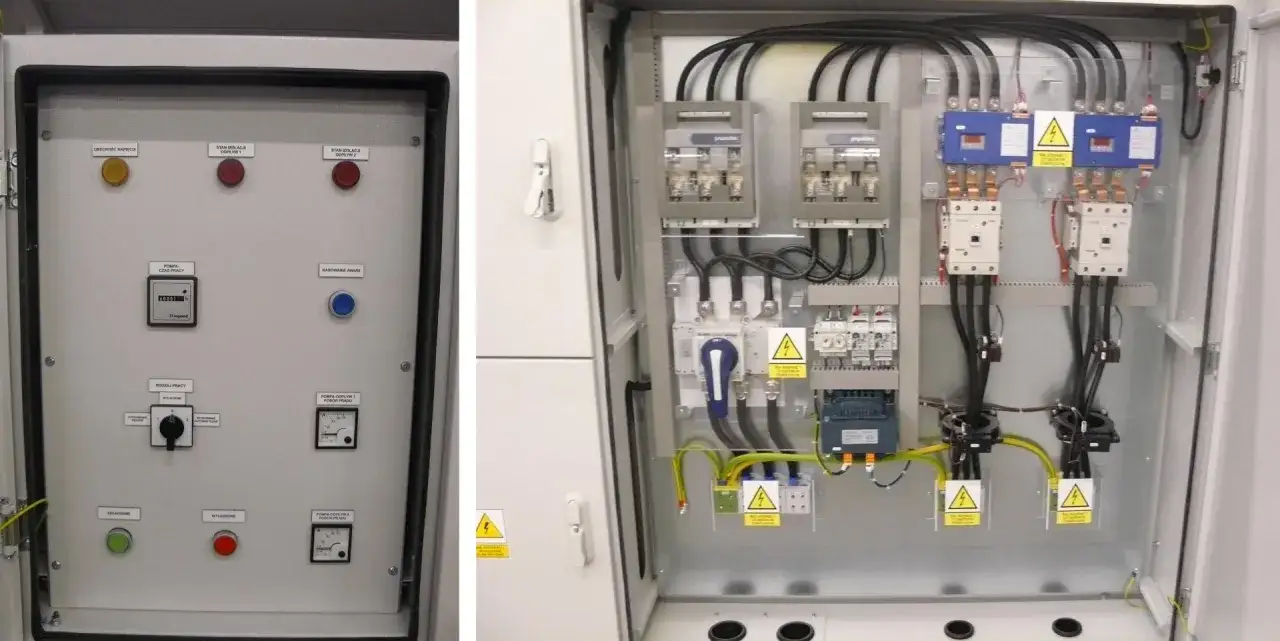

W praktyce spotykam ją wszędzie tam, gdzie osprzęt pracuje na zewnątrz albo w miejscu narażonym na pył i wodę. Najbardziej naturalne zastosowania to instalacje fotowoltaiczne, automatyka bramowa, zewnętrzne rozdzielnice, skrzynki przyłączeniowe, szafki sterownicze przy pompach i urządzeniach HVAC oraz osprzęt montowany na elewacji lub w strefie technicznej wokół budynku.
| Zastosowanie | Dlaczego to ma sens |
|---|---|
| Skrzynki string combiner w PV | Na dachu i w polu liczy się pył, deszcz, śnieg z deszczem i okresowe mycie instalacji. |
| Zewnętrzne puszki i rozgałęźniki | Połączenia kablowe są tu szczególnie wrażliwe na wilgoć i drobny pył budowlany. |
| Obudowy zabezpieczeń przepięciowych | W energetyce i PV urządzenie ma działać stabilnie mimo ekspozycji na pogodę. |
| Szafki sterownicze przy pompach, wentylacji i ogrodzeniu | Tu pojawia się kurz, woda z opadów i przypadkowe strumienie podczas prac serwisowych. |
| Przepusty i złącza terenowe | Ochrona musi objąć nie tylko samą obudowę, ale też miejsce wejścia przewodu. |
W sektorze PV ten poziom ochrony jest szczególnie praktyczny, bo skrzynki łączeniowe, obudowy zabezpieczeń i elementy przy falowniku pracują często na otwartym powietrzu. I właśnie tam najczęściej wychodzi różnica między poprawną specyfikacją a katalogowym życzeniem. Jeśli warunki są ostrzejsze niż zwykły deszcz, trzeba umieć rozpoznać moment, w którym sama ta klasa przestaje wystarczać.
Czego nie gwarantuje i kiedy potrzebujesz lepszej ochrony
Tu najłatwiej o błędne założenie. Poziom 65 nie oznacza odporności na zanurzenie. Nie oznacza też, że obudowa przetrwa długie polewanie myjką ciśnieniową, kontakt z agresywną chemią, sól w powietrzu albo intensywne nasłonecznienie przez wiele lat. W praktyce to oznacza, że szczelność to tylko jeden z parametrów, a nie pełna charakterystyka środowiskowa urządzenia.
| Poziom | Znaczenie praktyczne | Typowy scenariusz |
|---|---|---|
| 54 | Ograniczona ochrona przed pyłem i zachlapaniem | Osłonięte miejsca, lekkie warunki zewnętrzne |
| 65 | Pyłoszczelność i odporność na strugi wody | Standardowe obudowy zewnętrzne, automatyka terenowa, PV |
| 66 | Pyłoszczelność i odporność na silniejsze strugi | Mycie, trudniejsze warunki atmosferyczne, większa ekspozycja na wodę |
| 67 | Pyłoszczelność i odporność na krótkie zanurzenie | Miejsca z ryzykiem zalania lub czasowego podtopienia |
Jeśli instalacja ma być myta pod ciśnieniem albo może znaleźć się w strefie okresowego zalania, lepiej od razu patrzeć wyżej niż na sam poziom 65. W praktyce ja zawsze zadaję jedno pytanie: czy urządzenie ma tylko przetrwać pogodę, czy także realne problemy eksploatacyjne. To pytanie prowadzi dalej do wyboru konkretnej obudowy i osprzętu, bo sama cyfra w specyfikacji jeszcze niczego nie załatwia.
Jak dobrać obudowę i osprzęt, żeby szczelność była realna
Ja zaczynam od najgorszego scenariusza, a nie od katalogu. Najpierw sprawdzam, co faktycznie uderzy w urządzenie: deszcz, pył budowlany, woda z węża, mgła solna, promieniowanie UV, a może tylko sporadyczny kontakt z wilgocią. Dopiero potem wybieram obudowę, dławnice, złącza i sposób montażu. Tylko wtedy stopień ochrony ma sens w realnej instalacji, a nie wyłącznie na etykiecie.
- Oceń środowisko pracy, a nie tylko lokalizację na mapie. Dach, elewacja, hala i teren otwarty to cztery różne scenariusze.
- Sprawdź komplet elementów: obudowę, drzwi, uszczelkę, zaślepki, dławnice i złącza.
- Dobierz materiał do warunków. Tworzywo musi być odporne na UV, a metal powinien wytrzymać korozję i temperaturę.
- Zadbaj o temperaturę wewnątrz. Szczelna obudowa nie może się przegrzewać, więc czasem potrzebny jest odpowiedni odpowietrznik membranowy lub większa przestrzeń montażowa.
- Sprawdź zalecenia producenta dotyczące momentu dokręcania, średnicy kabla i orientacji montażu. To szczegóły, które często decydują o powodzeniu.
W instalacjach fotowoltaicznych szczególnie ważne są dławice i przepusty kablowe, bo to właśnie one najczęściej psują szczelność całego układu. Jeśli na wejściu przewodu zostaje szczelina albo zaślepka jest źle dobrana, cała deklaracja przestaje mieć znaczenie. I właśnie dlatego warto znać najczęstsze błędy, zanim pojawią się na budowie.
Najczęstsze błędy montażowe, które psują efekt

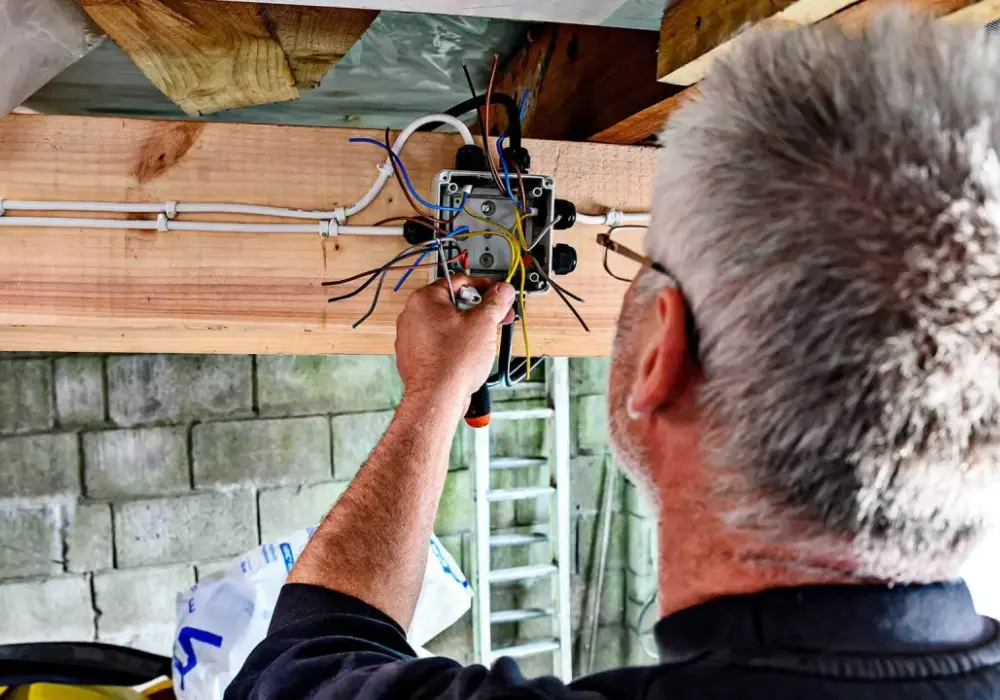

Największy problem nie leży w samej klasie ochrony, tylko w montażu. Zbyt często widzę sytuację, w której dobra obudowa traci swoje właściwości przez jeden źle dokręcony element albo przez przypadkowo pozostawiony otwór. To są drobiazgi, ale w instalacjach elektrycznych drobiazgi kosztują najwięcej.
- Dobór dławicy do kabla „na oko”, bez sprawdzenia średnicy przewodu i zakresu uszczelnienia.
- Zostawienie niewykorzystanego przepustu bez pełnej zaślepki.
- Uszkodzenie uszczelki podczas zamykania obudowy lub jej skręcenie przy montażu.
- Zbyt mocne dokręcenie śrub, które deformuje uszczelnienie, albo zbyt słabe, które zostawia nieszczelność.
- Mieszanie elementów różnych producentów bez weryfikacji, czy tworzą jedną, spójną klasę ochrony.
- Zakładanie, że szczelność zastępuje odporność mechaniczną, chociaż to zupełnie inny parametr.
Do tego dochodzi jeszcze jeden błąd, który widać zwłaszcza przy urządzeniach z elektroniką: brak myślenia o serwisie. Jeśli skrzynka ma być otwierana regularnie, uszczelka i sposób zamknięcia muszą to wytrzymać przez lata, a nie tylko podczas pierwszego montażu. Taki praktyczny ogląd prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed oddaniem instalacji.
Co jeszcze musi się zgadzać poza szczelnością
Szczelność jest ważna, ale nie działa w próżni. W terenie liczą się też odporność na UV, zakres temperatur pracy, korozja, wytrzymałość mechaniczna oraz to, czy obudowa nie przegrzeje się po zamknięciu elektroniki. W osprzęcie elektrycznym bardzo często osobno występuje też klasa IK, czyli odporność na uderzenia. Sama ochrona przed wodą i pyłem nie mówi o niej nic.
- UV jest kluczowe przy montażu na dachu i na elewacji, bo nie każdy materiał starzeje się tak samo.
- Kondensacja bywa groźniejsza niż jednorazowy deszcz, szczególnie w obudowach z elektroniką i automatyką.
- Korozja decyduje o trwałości w pobliżu dróg, nad morzem i w środowiskach wilgotnych.
- Odprowadzanie ciepła jest istotne w skrzynkach z zabezpieczeniami, zasilaczami i urządzeniami komunikacyjnymi.
- Serwis trzeba przewidzieć od razu, bo częste otwieranie bez odpowiedniej konstrukcji szybko niszczy uszczelnienie.
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby taka: traktuj szczelność jako pierwszy filtr, a nie ostatni argument. W instalacjach zewnętrznych, zwłaszcza w fotowoltaice i automatyce terenowej, dopiero połączenie dobrej obudowy, właściwych przepustów i poprawnego montażu daje efekt, który naprawdę działa przez lata.
