Stopień ochrony obudowy decyduje o tym, czy osprzęt elektryczny poradzi sobie z pyłem, wilgocią i zwykłymi zabrudzeniami z otoczenia. W praktyce IP54 jest jednym z tych oznaczeń, które często pojawiają się przy rozdzielnicach, puszkach, obudowach sterowniczych i elementach instalacji fotowoltaicznych. Poniżej wyjaśniam, co naprawdę oznacza ten zapis, gdzie ma sens, jakie ma ograniczenia i jak dobrać rozwiązanie, żeby nie przepłacić za ochronę, której instalacja i tak nie wykorzysta.
Najważniejsze informacje o ochronie przed pyłem i bryzgami w jednym miejscu
- Pierwsza cyfra opisuje ochronę przed ciałami stałymi, a druga przed wodą.
- Klasa 5 po stronie pyłu oznacza, że do wnętrza może przeniknąć niewielka ilość drobin, ale nie powinna tworzyć szkodliwych osadów.
- Cyfra 4 po stronie wody oznacza odporność na bryzgi z dowolnego kierunku, a nie na zanurzenie czy mycie ciśnieniowe.
- Sama obudowa nie wystarczy, jeśli zawiodą dławiki, uszczelki albo sposób montażu kabla.
- W instalacjach elektrycznych ten poziom ochrony sprawdza się głównie w miejscach osłoniętych, ale narażonych na kurz i sporadyczne zachlapanie.
- Przy doborze warto patrzeć nie tylko na wodę i pył, lecz także na temperaturę, UV, kondensację i odporność mechaniczną.
Jak czytać ten zapis bez technicznego żargonu
W standardzie IEC 60529 zapis składa się z dwóch cyfr. Pierwsza mówi o ochronie przed ciałami stałymi, druga o ochronie przed wodą. Ja patrzę na to jak na bardzo praktyczny skrót: zamiast ogólnego hasła „odporny na warunki zewnętrzne” dostajemy konkretną informację, w jakim środowisku obudowa ma szansę działać bez problemów.
| Element oznaczenia | Co opisuje | Znaczenie w praktyce |
|---|---|---|
| 5 | Ochronę przed pyłem i drobnymi cząstkami | Do środka nie powinny dostawać się zanieczyszczenia w ilości, która tworzy szkodliwe osady |
| 4 | Ochronę przed bryzgami wody z dowolnego kierunku | Deszcz, zachlapanie czy przypadkowe ochlapanie zwykle nie stanowią problemu |

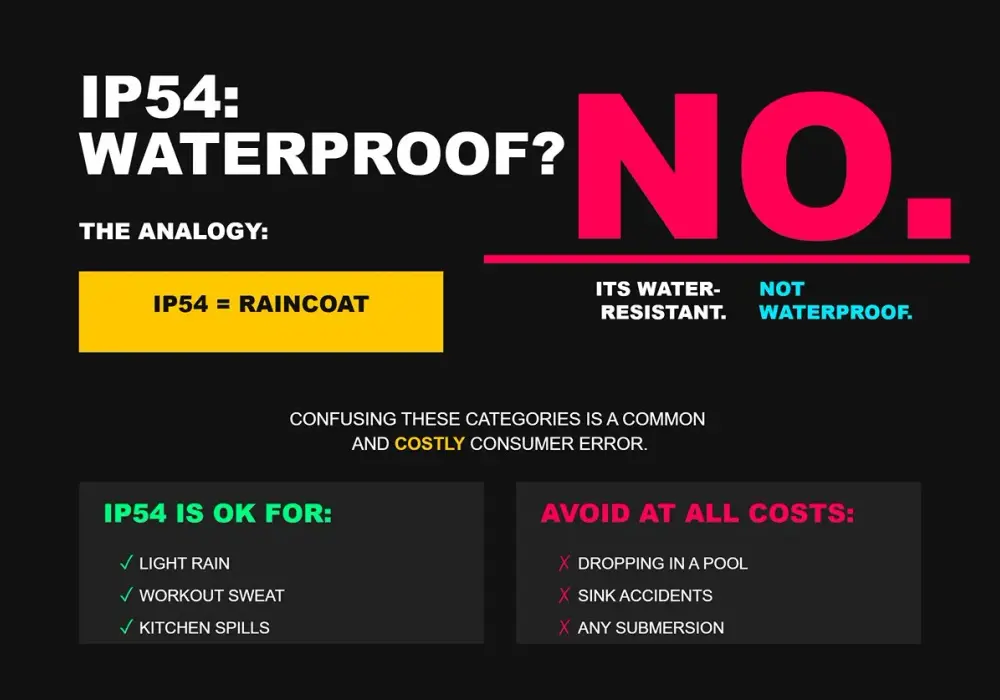

To ważne rozróżnienie, bo wiele osób traktuje ten zapis jak synonim pełnej szczelności. Tak nie jest. Ta ochrona nie oznacza zanurzenia, nie oznacza odporności na silny strumień wody i nie mówi nic o tym, jak obudowa zniesie uderzenie narzędziem albo przypadkowe kopnięcie. Właśnie dlatego przy projektowaniu instalacji patrzę na nią jako na punkt wyjścia, a nie ostateczną odpowiedź. Z tego miejsca najłatwiej przejść do pytania, gdzie taki poziom ochrony realnie się sprawdza.
Gdzie ten stopień ochrony ma sens w instalacjach elektrycznych
W instalacjach elektrycznych ten poziom ochrony najlepiej odnajduje się tam, gdzie warunki są umiarkowanie trudne: jest kurz, bywa wilgoć, ale nie ma stałego lania wodą ani agresywnego mycia. W praktyce myślę tu o obudowach montowanych w półotwartych przestrzeniach, w garażach, warsztatach, kotłowniach, na ścianach pod zadaszeniem albo w strefach technicznych, gdzie osprzęt ma być łatwo dostępny, ale nie może pracować „na surowo”.
- Rozdzielnice pomocnicze w halach i pomieszczeniach gospodarczych, gdzie unoszą się pył i drobne zanieczyszczenia, ale nie ma bezpośredniego kontaktu z wodą pod ciśnieniem.
- Puszki i obudowy sterownicze przy bramach, pompach, wentylacji czy prostych układach automatyki, zwłaszcza gdy montaż odbywa się pod osłoną.
- Elementy instalacji fotowoltaicznej w strefach technicznych, gdzie falownik, zabezpieczenia lub połączenia muszą wytrzymać kurz, kondensację i sporadyczne zachlapanie.
- Osprzęt na zewnątrz budynku, jeśli znajduje się pod daszkiem, w niszy lub w miejscu, gdzie woda pojawia się głównie w formie bryzgów, a nie silnego strumienia.
- Skrzynki serwisowe w obiektach energetycznych, gdzie ważna jest równowaga między ochroną a wygodą obsługi.
To właśnie w takich zastosowaniach ta klasa ochrony bywa rozsądnym kompromisem między ceną, gabarytem i funkcjonalnością. Gdy jednak środowisko staje się ostrzejsze, trzeba uczciwie powiedzieć sobie, gdzie kończą się jej możliwości.
Czego ta klasa nie gwarantuje
Najczęstszy błąd polega na założeniu, że skoro obudowa ma dobrą ochronę przed bryzgami, to poradzi sobie ze wszystkim, co „nie jest zanurzeniem”. To zbyt daleko idący skrót. Bryzgi to jedno, a silny strumień z węża, myjka ciśnieniowa, nawiewany deszcz, długotrwała wilgoć czy agresywne środki czyszczące to już zupełnie inna historia.
Nie wolno też zapominać o tym, że sama obudowa nie załatwia sprawy. Jeżeli woda dostaje się przez dławik kablowy, źle dobraną zaślepkę, niedociśniętą pokrywę albo pękniętą uszczelkę, deklarowany poziom ochrony przestaje mieć znaczenie. Do tego dochodzi jeszcze odporność mechaniczna, czyli klasa IK. Ona opisuje, jak obudowa znosi uderzenia, a nie kontakt z pyłem czy wodą. To osobny parametr i w miejscach narażonych na wandalizm albo częsty serwis naprawdę warto go sprawdzać.
| Stopień | Typowe zastosowanie | Czego nie zakładać |
|---|---|---|
| IP44 | Lekkie warunki zewnętrzne, osłona przed zachlapaniem | Niższa odporność na pył niż w klasie 5 |
| IP54 | Półotwarte strefy techniczne, obudowy pod zadaszeniem | Odporności na silny strumień wody lub mycie pod ciśnieniem |
| IP65 | Bardziej wymagające środowiska z pyłem i intensywniejszym kontaktem z wodą | Że montaż i osprzęt wejściowy mogą być byle jakie |
| IP67 | Krótki kontakt z zanurzeniem | Że zastępuje wymagania dla wszystkich aplikacji zewnętrznych |
Widać tu prostą zasadę: im trudniejsze warunki, tym mniej miejsca na kompromis. Z tego wynika kolejny, praktyczny krok, czyli dobór obudowy i osprzętu bez zgadywania.
Jak dobrać obudowę i osprzęt bez zgadywania
Gdy dobieram obudowę do instalacji, nie zaczynam od hasła z katalogu, tylko od środowiska pracy. To zwykle oszczędza więcej czasu niż późniejsze poprawki. Najpierw odpowiadam sobie na pięć pytań.
- Skąd bierze się pył i wilgoć - czy to zwykły kurz z wnętrza budynku, pył technologiczny, kondensacja, czy może ochlapanie z zewnątrz.
- W jakiej pozycji pracuje obudowa - pionowo na ścianie, pod daszkiem, w niszy, a może częściowo na otwartej przestrzeni.
- Jak wchodzą przewody - tu liczy się nie tylko średnica kabla, ale też dławik kablowy, czyli element uszczelniający wejście przewodu, oraz sposób jego dokręcenia.
- Jakie są warunki dodatkowe - temperatura, nasłonecznienie, UV, mgła solna, chemia, wibracje i ryzyko kondensacji.
- Czy instalacja będzie serwisowana - jeśli tak, zostawiam zapas miejsca na wygodny dostęp, a nie montuję wszystkiego „na styk”.
W instalacjach energetycznych i fotowoltaicznych bardzo często dochodzi jeszcze jeden czynnik: nagrzewanie obudowy przez słońce i późniejsze wychłodzenie nocą. To prosta droga do skraplania wilgoci wewnątrz, nawet jeśli z zewnątrz obudowa wygląda na poprawnie zabezpieczoną. Dlatego patrzę na cały układ, a nie wyłącznie na samą klasę ochrony. Po takim doborze łatwiej też wyłapać błędy montażowe, które potrafią zepsuć dobry projekt.
Najczęstsze błędy, które obniżają realną ochronę
W praktyce najwięcej problemów nie wynika z samego wyboru klasy, tylko z tego, co dzieje się przy montażu. I to są błędy, które widzę regularnie.
- Zostawienie nieużytego otworu bez właściwej zaślepki - jedno niedomknięte miejsce potrafi obniżyć ochronę całej obudowy.
- Zły dobór dławika do kabla - zbyt luźny nie uszczelni wejścia, a zbyt ciasny może uszkodzić płaszcz przewodu.
- Przekręcone albo niedokręcone uszczelki - przy serwisie łatwo je źle ułożyć, a wtedy deklaracja producenta przestaje odpowiadać rzeczywistości.
- Przepusty wykonane „na szybko” - obudowa po dodatkowej obróbce rzadko zachowuje parametry z katalogu bez odpowiednich elementów systemowych.
- Mylenie szczelności z odpornością mechaniczną - obudowa może dobrze chronić przed wodą, a jednocześnie być wrażliwa na uderzenia.
- Ignorowanie kondensacji - wilgoć może pojawić się od środka, nawet gdy z zewnątrz nic nie przecieka.
Najkrócej mówiąc: dobra obudowa nie obroni złego montażu. Ja zawsze zakładam, że instalacja jest tak dobra, jak jej najsłabszy punkt. Jeśli więc brakuje tu kontroli detali, nawet przy przyzwoitej klasie ochrony efekt końcowy będzie przeciętny. Z tego miejsca zostaje już tylko ostatni, praktyczny test sensowności wyboru.
Co sprawdzić, zanim uznasz projekt za domknięty
Jeżeli mam podjąć jedną decyzję na koniec, to patrzę na to, czy obudowa naprawdę odpowiada warunkom, a nie tylko dobrze wygląda w specyfikacji. Dla kurzu i sporadycznych bryzgów ten poziom ochrony bywa rozsądnym minimum. Gdy jednak instalacja ma stać pod otwartym niebem, być myta intensywnie albo pracować w środowisku o dużym zapyleniu, rozsądniej jest od razu wejść wyżej.
W praktyce najlepiej działa prosta zasada: nie przewymiarowuję ochrony na wszelki wypadek, ale też nie oszczędzam na dławikach, uszczelkach i poprawnym montażu. To właśnie te elementy najczęściej decydują o tym, czy deklarowany poziom ochrony rzeczywiście zadziała po kilku miesiącach pracy, a nie tylko w dniu odbioru. Jeśli mam wątpliwość, sprawdzam najpierw środowisko, później elementy wejściowe i dopiero na końcu samą obudowę.
To podejście dobrze działa zarówno przy klasycznych instalacjach elektrycznych, jak i przy rozwiązaniach energetycznych, gdzie obudowy pracują obok falowników, sterowników i osprzętu pomocniczego. Właśnie tam drobny błąd montażowy częściej robi różnicę niż sam napis na tabliczce znamionowej.
