Pionowy uziom z prętów bywa najprostszym sposobem na poprawę bezpieczeństwa instalacji, zwłaszcza gdy nie da się łatwo wykonać uziomu fundamentowego albo otokowego. W praktyce liczy się nie tylko sam pręt, ale też grunt, sposób łączenia segmentów, pomiar rezystancji i zgodność z resztą instalacji. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak je dobrać, jak wygląda montaż i gdzie zwykle pojawiają się błędy.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem rozwiązania
- Najlepiej sprawdza się tam, gdzie trzeba zejść głębiej w grunt i nie ma miejsca na uziom otokowy.
- Jedna elektroda nie zawsze wystarcza - o skuteczności decyduje pomiar, a nie sam zakup elementu.
- Materiał pręta i ochrona antykorozyjna mają realny wpływ na trwałość całego układu.
- W modernizacji istniejącego domu to często najszybsza i najmniej inwazyjna opcja.
- Po wykonaniu instalacji trzeba sprawdzić rezystancję uziemienia i ciągłość połączeń.
Kiedy uziom pionowy ma przewagę
Najczęściej traktuję go jako rozwiązanie praktyczne, a nie „uniwersalne”. Dobrze pasuje do istniejących domów, małych działek i modernizacji, w których nie ma już sensu rozkopywać terenu wokół budynku tylko po to, żeby dołożyć uziom otokowy. Przydaje się też wtedy, gdy inwestor chce szybko poprawić układ uziemiający pod instalację odgromową, ograniczniki przepięć albo fotowoltaikę.
W polskich warunkach gruntowych to szczególnie ważne, bo wiele zależy od wilgotności i głębokości warstwy, w której grunt przewodzi lepiej. Jeśli pod powierzchnią jest sucho i piaszczyście, zejście głębiej potrafi dać dużo lepszy efekt niż płytkie rozwiązanie poziome. Z kolei na działkach z miejscem i dobrymi warunkami terenowymi czasem lepiej wypada uziom fundamentowy albo otokowy, bo rozkładają prąd bardziej równomiernie. To prowadzi do pytania, jak taki pręt działa i dlaczego w jednym miejscu wystarcza, a w innym trzeba go rozbudować.
Jak działa uziom prętowy w gruncie
Mechanizm jest prosty: metalowa elektroda oddaje ładunek do otaczającego gruntu, a prąd rozprasza się na większą objętość ziemi. Im lepszy kontakt z wilgotną warstwą gruntu, tym łatwiej uzyskać niską rezystancję uziemienia. Nie chodzi więc o samą długość pręta, ale o to, do jakiej warstwy gruntu trafia.
Warto odróżnić rezystancję uziemienia od rezystywności gruntu. Rezystywność to cecha samej ziemi, czyli jej opór właściwy wobec przepływu prądu, a rezystancja uziomu to wynik całego układu w konkretnym miejscu. Dlatego ten sam system może działać bardzo dobrze na jednej działce i przeciętnie na drugiej, choć elementy są identyczne. Wpływ mają między innymi wilgotność, temperatura, skład gruntu i warunki sezonowe.

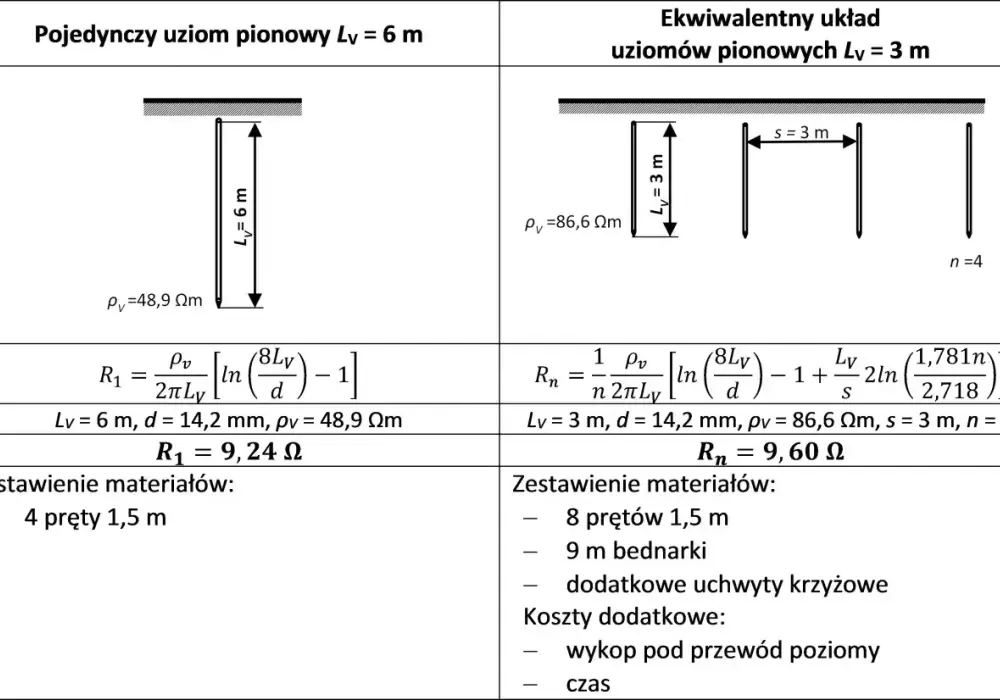

Jeśli dołożysz kolejne odcinki lub kilka prętów, zwiększasz powierzchnię kontaktu z gruntem i zwykle obniżasz opór całego układu. To właśnie dlatego w praktyce rzadko patrzę na pojedynczy element jak na „gotowe rozwiązanie”. Lepiej myśleć o nim jak o części systemu, który trzeba dopasować do terenu, a nie odwrotnie. Skoro to jasne, można przejść do doboru materiału i długości.
Jak dobrać materiał, długość i liczbę prętów
Wybór nie sprowadza się do najniższej ceny. Liczy się odporność na korozję, łatwość łączenia segmentów i to, czy element ma pracować przez lata bez poprawiania. Najczęściej spotykam odcinki 1,5 m, które łączy się w dłuższe zestawy, bo taki układ łatwo rozbudować bez rewolucji w terenie.
| Materiał | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Stal ocynkowana ogniowo | Niski koszt i dobra dostępność | Słabiej znosi agresywne warunki gruntowe niż lepsze powłoki | Standardowe domy i typowe warunki gruntowe |
| Stal miedziowana | Dobry kompromis między ceną a trwałością | Zwykle droższa od ocynku | Gdy zależy mi na dłuższej żywotności układu |
| Miedź | Bardzo dobra przewodność i odporność na korozję | Najwyższy koszt | Obiekty wymagające, trudne środowisko pracy |
Gdy mam wybrać praktycznie, patrzę nie tylko na materiał, ale też na to, czy system da się łatwo przedłużyć. Zbyt krótki element w suchym albo kamienistym gruncie często kończy się dokładaniem kolejnych odcinków, więc lepiej zaplanować to od razu. Właśnie dlatego rozsądny dobór przed montażem oszczędza potem czas, nerwy i koszty robocizny. Teraz przejdźmy do samego wykonania, bo tutaj najłatwiej o błąd, którego nie widać gołym okiem.
Jak wygląda poprawny montaż krok po kroku
- Sprawdzam warunki gruntu i wybieram miejsce, które pozwoli dotrzeć do możliwie stabilnej, wilgotniejszej warstwy ziemi.
- Dobieram odpowiednią liczbę segmentów i sposób łączenia, żeby układ dało się rozbudować bez rozbierania otoczenia budynku.
- Wbijam pręt prostoliniowo, bez uszkadzania gwintów i powłoki ochronnej, bo każde mechaniczne zniszczenie skraca trwałość.
- Łączę kolejne odcinki zgodnie z systemem producenta i zabezpieczam połączenia przed poluzowaniem.

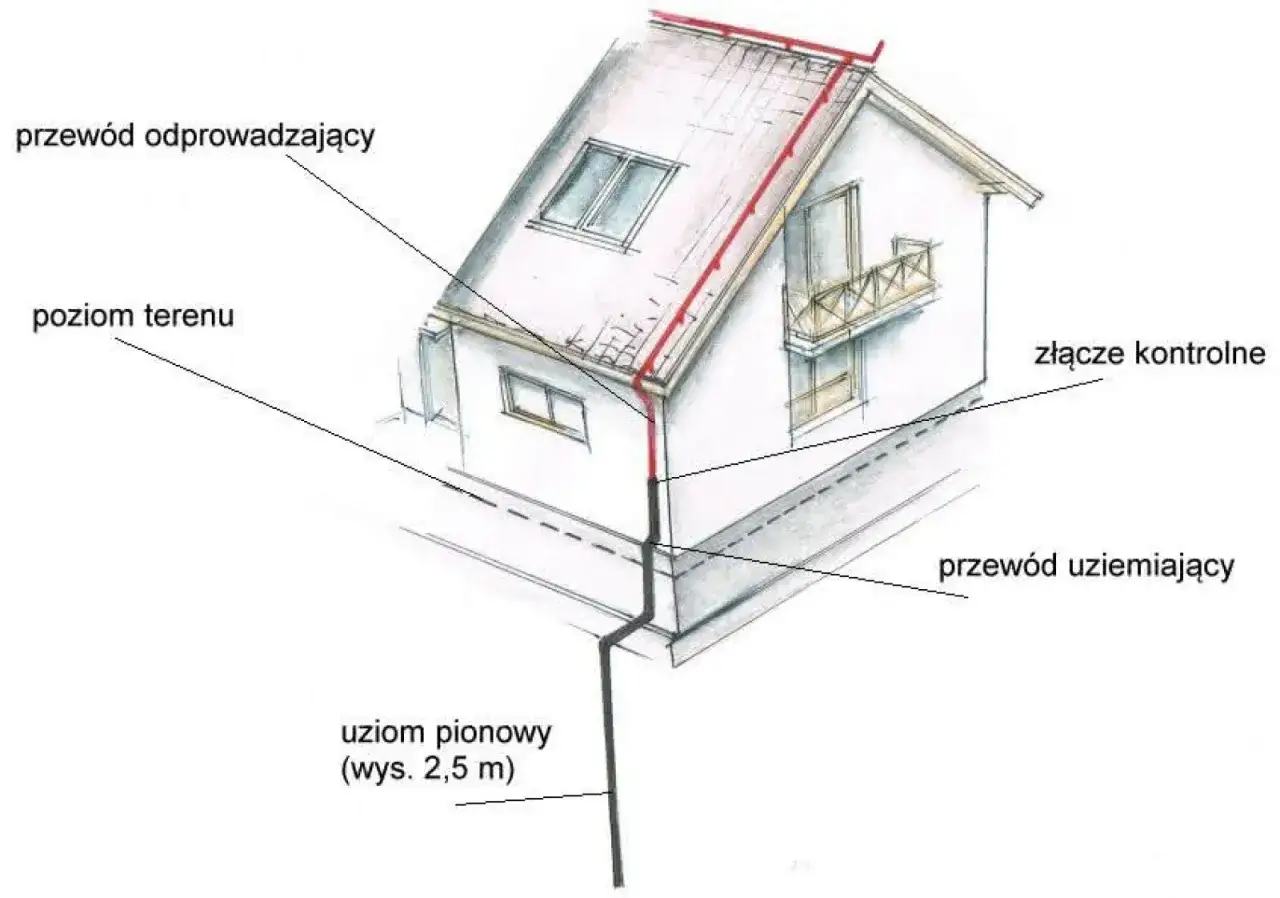

- Wyprowadzam przewód do złącza kontrolnego, czyli miejsca, w którym można rozłączyć układ na czas pomiaru.
- Wykonuję pomiar rezystancji uziemienia i sprawdzam ciągłość połączeń do głównej szyny uziemiającej, czyli GSU.
Najbardziej nie lubię montażu „na siłę”, kiedy ktoś próbuje dobić element w twardy, kamienisty grunt bez planu awaryjnego. W takiej sytuacji łatwo uszkodzić połączenia albo uzyskać wynik, który po pierwszej suszy zaczyna się pogarszać. Jeśli teren jest trudny, lepiej rozbudować układ lub zmienić koncepcję niż udawać, że jeden pręt rozwiąże wszystko. To naturalnie prowadzi do błędów, które w praktyce widzę najczęściej.
Najczęstsze błędy, które obniżają skuteczność
Największy problem nie wynika zwykle z samego produktu, tylko z montażu i oczekiwań wobec niego. Jeden element wbity w zły grunt nie stanie się automatycznie dobrym uziemieniem, nawet jeśli na papierze wygląda solidnie.
- Zbyt krótki pręt w suchym, piaszczystym albo mocno kamienistym gruncie.
- Brak pomiaru po wykonaniu instalacji.
- Połączenia wykonane byle jak, bez myślenia o korozji i trwałości mechanicznej.
- Oderwanie uziomu od całego wyrównania potencjałów w budynku.
- Traktowanie uziemienia jako osobnego dodatku, a nie części większego układu ochrony.
- Brak dostępu do punktu kontrolnego, przez co późniejsza diagnostyka jest utrudniona.
Najbardziej zdradliwy jest błąd niewidoczny po zasypaniu ziemią: instalacja wygląda poprawnie, ale połączenie albo głębokość okazują się niewystarczające. Dlatego nigdy nie patrzę na taki układ wyłącznie przez pryzmat materiału. Liczy się cały system, a nie sam pręt. Skoro tak, porównajmy go z innymi rozwiązaniami, bo dopiero wtedy widać, kiedy naprawdę wygrywa.
Jak wypada na tle uziomu fundamentowego i otokowego
Porównanie jest proste: pionowy układ prętowy wygrywa tam, gdzie liczą się małe roboty ziemne i szybka modernizacja. Fundamentowy daje bardzo mocną bazę, ale wymaga zaplanowania już na etapie budowy. Otokowy zwykle dobrze rozprasza prąd i jest stabilny, ale potrzebuje więcej miejsca oraz wykopów.
| Rodzaj uziomu | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Pionowy | Niewielka ingerencja w teren, łatwa rozbudowa | Zależność od warunków gruntu | Modernizacje, małe działki, brak miejsca na wykopy |
| Fundamentowy | Bardzo trwały i zwykle bardzo skuteczny | Trzeba go zaplanować na etapie fundamentów | Nowe budynki |
| Otokowy | Dobra równomierność rozpraszania prądu | Więcej robót ziemnych i wyższy koszt wykonania | Obiekty z miejscem wokół budynku |
Jeśli chodzi o budżet, jak podaje Onninen, typowy koszt startowy prostego rozwiązania pionowego bywa w granicach około 350-800 zł, uziom fundamentowy zwykle mieści się w widełkach 500-1000 zł, a otokowy około 1000-2000 zł. To są wartości orientacyjne, bo grunt, głębokość, liczba odcinków i robocizna potrafią zmienić końcowy rachunek bardziej niż cena pojedynczego elementu. W praktyce najtańszy nie zawsze oznacza najbardziej opłacalny, zwłaszcza jeśli później trzeba wracać z poprawkami. Zostaje jeszcze odbiór i kontrola, czyli etap, na którym łatwo odsiać rozwiązanie dobre od pozornie dobrego.
Co sprawdzić po wykonaniu i przed odbiorem
Po montażu nie kończę tematu na samym wbiciu elementu. Dobrze wykonany układ trzeba jeszcze potwierdzić pomiarem i sprawdzić, czy jest gotowy do pracy w całej instalacji elektrycznej budynku.
- Protokół z pomiaru rezystancji uziemienia.
- Sprawdzenie ciągłości połączeń do GSU i elementów wyrównania potencjałów.
- Kontrola złącza kontrolnego, żeby dało się wrócić do pomiaru w przyszłości.
- Ocena stanu antykorozyjnego i poprawności wszystkich połączeń.
- Weryfikacja, czy układ współpracuje z ochroną przeciwprzepięciową i ewentualną instalacją PV.
Sam wynik liczbowy ma sens tylko wtedy, gdy wiadomo, w jakich warunkach został wykonany i czy instalacja została połączona z resztą budynku tak, jak trzeba. Jeśli coś jest niejasne w dokumentacji, to nie jest detal, tylko sygnał ostrzegawczy. W dobrze zrobionej instalacji uziemienie nie istnieje „samo dla siebie” - pracuje razem z całą ochroną obiektu. I właśnie to jest najważniejsza lekcja z tego tematu.
W praktyce liczy się grunt, połączenia i pomiar
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: nie kupuje się samego pręta, tylko działający układ uziemiający. Dobre rozwiązanie pionowe ma sens wtedy, gdy można je rozbudować, zmierzyć i sensownie wpiąć w całą instalację ochronną budynku. Bez tego nawet solidny materiał nie daje pełnej wartości.
W modernizacji istniejącego domu taki układ często wygrywa prostotą, szybkością i rozsądnym kosztem. W nowej inwestycji nadal warto porównać go z uziomem fundamentowym, bo to zwykle najtrwalsza baza, a w projektach z fotowoltaiką i ochroną odgromową szczegóły połączeń mają jeszcze większe znaczenie. Jeśli grunt jest trudny, lepiej od razu zaplanować kilka punktów uziemiających niż liczyć na jeden element, który ma załatwić wszystko. Taka ostrożność zwykle wychodzi taniej niż poprawki po pierwszym sezonie pracy instalacji.
