Bezpieczna instalacja elektryczna zaczyna się tam, gdzie większość osób w ogóle nie zagląda: w gruncie, przy przewodach ochronnych i połączeniach wyrównawczych. To właśnie dlatego uziemienie ma znaczenie nie tylko w nowym domu, ale też przy modernizacji rozdzielnicy, fotowoltaice i okresowych pomiarach. W tym tekście pokazuję, jak działa ten układ, jakie są najważniejsze warianty, kiedy trzeba go sprawdzać i gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze rzeczy o bezpiecznym układzie ochronnym
- Uziom i przewód ochronny nie robią tego samego, ale razem tworzą drogę bezpieczeństwa dla prądu zwarciowego i przepięć.
- W domach najczęściej spotyka się układy TN-C-S i TN-S, a w TT większe znaczenie ma lokalny uziom i wyłącznik różnicowoprądowy.
- Najpraktyczniejsze rozwiązania to uziom fundamentowy, otokowy, szpilkowy albo układ łączony.
- W budynkach co najmniej raz na 5 lat trzeba sprawdzić instalację elektryczną i piorunochronną, w tym stan uziemień.
- Przy fotowoltaice liczą się też połączenia wyrównawcze, ograniczniki przepięć i krótka droga do głównej szyny uziemiającej.
- Sama stal nie wystarczy, bo o skuteczności decydują też pomiary, jakość połączeń i poprawny projekt.
Po co w ogóle łączyć instalację z gruntem
Ja patrzę na ten temat prosto: układ ochronny ma zrobić wszystko, żeby awaria nie zamieniła się w porażenie, pożar albo uszkodzenie elektroniki. Gdy coś pójdzie nie tak, prąd musi mieć przewidywalną drogę odpływu, a metalowe części dostępne dla człowieka nie mogą „wisieć” na niebezpiecznym potencjale. To właśnie robi dobrze zaprojektowany układ uziemiający i połączeń wyrównawczych.
W praktyce wyróżniam trzy role takiego układu. Ochronna obniża napięcie dotykowe i pomaga zabezpieczeniom zadziałać w czasie zwarcia. Funkcjonalna stabilizuje pracę urządzeń, na przykład falownika PV, automatyki czy elektroniki sterującej. Odgromowa rozprasza energię udaru i ogranicza szkody po wyładowaniu atmosferycznym. Dla użytkownika najważniejsze jest to, że jeden element wspiera drugi, a nie działa w oderwaniu od reszty instalacji.
| Rola | Co daje w praktyce | Dlaczego to ważne |
|---|---|---|
| Ochronna | Zmniejsza ryzyko porażenia przy uszkodzeniu izolacji | Obudowy urządzeń nie stają się niebezpieczne |
| Funkcjonalna | Stabilizuje pracę elektroniki i układów sterowania | Mniej zakłóceń, mniej losowych błędów |
| Odgromowa | Odprowadza energię udaru do gruntu | Lepsza ochrona budynku i sprzętu |
Warto też rozróżnić pojęcia, które często są wrzucane do jednego worka. Uziom to element zakopany w ziemi albo z nią trwale sprzęgnięty. Przewód ochronny PE prowadzi ochronę dalej w instalacji. Połączenia wyrównawcze spinają metalowe części budynku w jeden wspólny potencjał. Kiedy te trzy warstwy są pomieszane albo zrobione „byle jak”, bezpieczeństwo znika szybciej, niż większość osób zakłada. To naturalnie prowadzi do pytania, jaki układ ma sens w konkretnym budynku.
Jakie rozwiązanie ma sens w domu, a jakie przy PV
Najczęściej zaczynam od sprawdzenia układu sieci, bo od niego zależy sens całego rozwiązania. Inny układ ochrony ma nowy dom z przyłączem modernizowanym do TN-C-S, inny starszy budynek w TT, a jeszcze inny obiekt specjalny. Nie zgaduje się tego po wyglądzie gniazdek ani po tym, czy instalacja „działa od lat”. Liczy się dokumentacja, pomiar i sposób zasilania obiektu.
| Układ | Jak działa | Na co zwracam uwagę |
|---|---|---|
| TN-S / TN-C-S | Przewód ochronny jest związany z punktem uziemienia po stronie zasilania, a w TN-C-S następuje rozdział PEN na PE i N | Kluczowe są ciągłość PE, poprawny rozdział przewodów i skuteczność samoczynnego wyłączenia |
| TT | Odbiorca ma własny uziom, niezależny od uziemienia po stronie sieci | Tu lokalny uziom ma dużo większe znaczenie, a wyłącznik różnicowoprądowy zwykle jest podstawą ochrony |
| IT | Stosuje się w obiektach specjalnych, gdzie pierwsze doziemienie nie musi od razu wyłączać zasilania | Wymaga nadzoru i monitorowania izolacji, więc to nie jest typowy układ dla domu |
W domach jednorodzinnych najczęściej spotyka się dziś TN-C-S albo TN-S, ale przy modernizacji starych budynków albo w określonych lokalizacjach można trafić też na TT. Ja zawsze powtarzam jedno: nie ma jednego „dobrego” rozwiązania bez kontekstu sieci. Dla odbiorcy oznacza to, że inny jest nacisk na pętlę zwarcia, a inny na lokalny uziom i RCD. Gdy to już wiadomo, można przejść do samej konstrukcji układu.
Z czego składa się skuteczny układ uziemiający
Najbardziej praktycznie dzielę to na cztery warianty: fundamentowy, otokowy, szpilkowy i łączony. W budynku dopiero wznoszonym zwykle najlepiej wypada uziom fundamentowy, bo wykorzystuje zbrojenie i beton, a więc nie wymaga później ciężkich robót ziemnych. W istniejącym domu częściej wygrywa otok albo szpilki, bo trzeba dopasować się do tego, co już stoi.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Fundamentowy | Nowa budowa, etap zbrojenia fundamentów | Najtrwalszy, zwykle najtańszy w wykonaniu, nie wymaga dodatkowych wykopów | Praktycznie niedostępny po zakończeniu prac fundamentowych |
| Otokowy | Nowy i istniejący budynek, gdy można wykonać wykop wokół obiektu | Równomiernie rozkłada potencjał, dobrze współpracuje z ochroną odgromową | Wymaga robót ziemnych i zwykle podnosi koszt modernizacji |
| Szpilkowy | Mało miejsca albo potrzeba szybkiej poprawy parametrów gruntu | Łatwy do rozbudowy, sprawdza się jako uzupełnienie | Zależny od jakości gruntu i głębokości pogrążenia |
| Łączony | Duże obiekty, fotowoltaika, instalacja odgromowa, trudny grunt | Najbardziej elastyczny i zwykle najskuteczniejszy | Wymaga sensownego projektu i pomiarów, inaczej łatwo przepłacić |

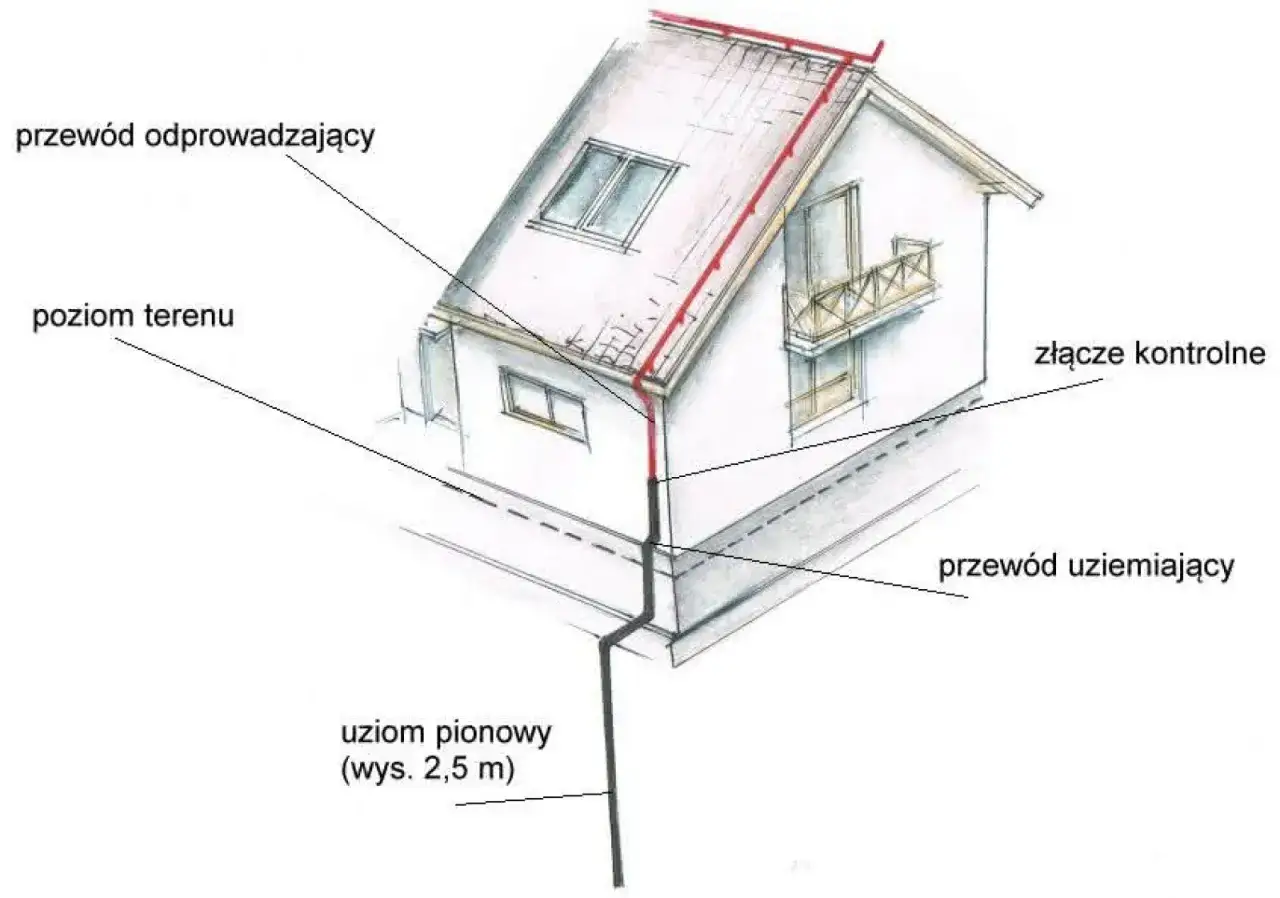

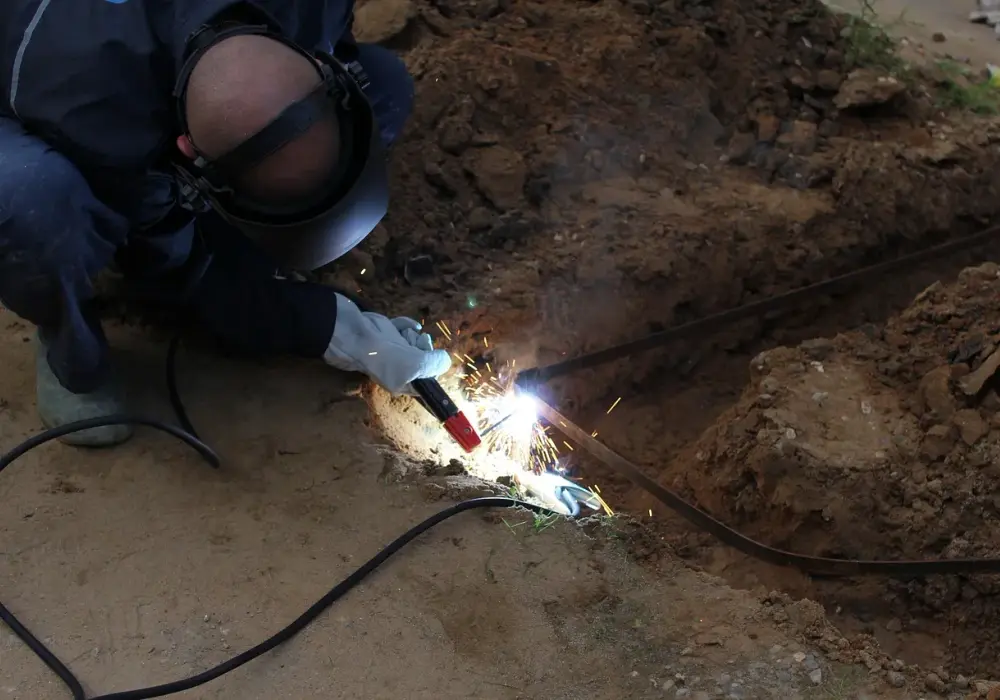

W praktyce liczy się nie tylko sam typ uziomu, ale też materiał i sposób połączenia. Najczęściej spotyka się bednarkę stalową ocynkowaną, bo daje rozsądny kompromis między ceną a trwałością. W trudniejszych warunkach stosuje się też materiały miedziowane. Do tego dochodzi złącze kontrolne, które pozwala zmierzyć układ bez rozkuwania ściany albo odkopywania całego ogrodu. Bez tego nawet dobry uziom robi się kłopotliwy w eksploatacji.
Najważniejszy detal, który lubię podkreślać: krótkie i proste połączenie do głównej szyny uziemiającej. Długie, poskręcane i pełne pętli przewody pogarszają skuteczność ochrony, zwłaszcza przy przepięciach. Tu nie ma magii, jest fizyka i kilka prostych zasad montażowych. Gdy układ jest już dobrany, trzeba go po prostu wykonać porządnie.
Jak wygląda wykonanie krok po kroku
Jeśli mam opisać to bez technicznego zadęcia, zaczynam zawsze od projektu albo przynajmniej od rzetelnych oględzin. Nie ma sensu dobierać jednego rozwiązania dla wszystkich budynków, bo grunt, etap budowy, rodzaj zasilania i obecność fotowoltaiki zmieniają cały układ. W domu jednorodzinnym najwięcej błędów widzę wtedy, gdy ktoś próbuje „dodać tylko jedną szpilkę” zamiast rozwiązać cały temat systemowo.
- Sprawdzam układ sieci, rodzaj obiektu i to, czy planowana jest instalacja odgromowa albo PV.
- Wybieram typ uziomu: fundamentowy, otokowy, szpilkowy albo łączony.
- Łączę go z główną szyną uziemiającą możliwie najkrótszą drogą.
- Włączam do układu metalowe elementy, które mają być objęte połączeniami wyrównawczymi.
- Dobieram ochronniki przepięć i sprawdzam, czy ich połączenie jest krótkie oraz odpowiednio prowadzone.
- Zlecam pomiary odbiorcze i dokumentuję wynik protokołem.
Warto pamiętać o pieniądzach, bo to zwykle na tym etapie zapadają decyzje. Sama bednarka i osprzęt potrafią dziś kosztować około 50-85 zł za metr bieżący, a prosty pomiar rezystancji uziomu zaczyna się od kilkudziesięciu złotych. Cała realizacja w domu jednorodzinnym zwykle kończy się wyraźnie wyższym rachunkiem, bo największe koszty robią wykopy, dojście do fundamentu i odtworzenie terenu. Z doświadczenia wiem, że najtańsza jest zawsze wersja przewidziana na etapie budowy, a nie poprawka po fakcie. I właśnie dlatego pomiary są tak ważne.
Jak sprawdza się skuteczność i kiedy trzeba to robić
Na etapie odbioru nie ufam hasłu „wszystko jest podłączone”. Liczą się pomiary: ciągłość przewodów ochronnych, rezystancja uziomu, impedancja pętli zwarcia i test wyłączników różnicowoprądowych. Każde z tych badań mówi coś innego. Jedno sprawdza drogę do gruntu, drugie ciągłość ochrony, trzecie skuteczność wyłączenia, a czwarte to realną pracę RCD przy prądzie upływu.
| Badanie | Co potwierdza | Kiedy jest potrzebne |
|---|---|---|
| Ciągłość przewodów ochronnych | Czy metalowe części naprawdę są połączone | Po montażu i po każdej większej przeróbce |
| Rezystancja uziomu | Jak skutecznie układ oddaje energię do gruntu | Po wykonaniu, po naprawie, po uderzeniu pioruna |
| Impedancja pętli zwarcia | Czy zabezpieczenie zadziała w układzie TN lub IT | Przy odbiorze i przy istotnych zmianach instalacji |
| Test RCD | Czy różnicówka wyłącza zasilanie w wymaganym czasie | Okresowo, a także po modernizacji rozdzielnicy |
W budynkach co najmniej raz na 5 lat trzeba sprawdzić instalację elektryczną i piorunochronną, w tym stan uziemień instalacji i aparatów. To nie jest formalność do odhaczenia, tylko realny przegląd bezpieczeństwa. W praktyce pojedynczy pomiar rezystancji uziomu bywa wyceniany od około 66 zł, a prostszy pięcioletni przegląd mieszkania z pomiarami od około 170 zł. Traktuję te kwoty jako punkt odniesienia, bo finalna cena zależy od liczby obwodów, zakresu protokołu i trudności dostępu. Jeśli do instalacji dochodzi fotowoltaika, pomiary po montażu i po każdej większej przeróbce dachowej stają się jeszcze ważniejsze.
Tu płynnie wchodzi kolejny problem: nie tyle „czy jest pomiar”, ale czy cały układ został zrobiony bez błędów, które po latach wychodzą w najmniej odpowiednim momencie.
Gdzie najczęściej pojawiają się błędy przy modernizacji i fotowoltaice
Największe problemy widzę wtedy, gdy ktoś traktuje układ ochronny jako zbiór osobnych elementów, a nie jedną całość. Osobny uziom dla PV bez sensownego połączenia z resztą instalacji, zbyt długie przewody do ochronników, brak połączeń wyrównawczych albo przypadkowe łączenie przewodów ochronnych i neutralnych to klasyka. Każdy z tych błędów obniża skuteczność ochrony, a w praktyce może po prostu uszkodzić falownik lub zostawić metalową konstrukcję pod niepożądanym potencjałem.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zbyt długi przewód do szyny uziemiającej | Gorsza ochrona przepięciowa, większa indukcyjność | Prowadzę połączenie najkrótszą i najprostszą drogą |
| Brak wspólnej szyny wyrównawczej | Różne potencjały między elementami budynku | Spinam konstrukcje, rozdzielnice i elementy metalowe w jeden układ |
| Dobór złego typu ochronnika | Falownik i elektronika pozostają słabo chronione | Dobieram SPD do układu sieci, odległości i obecności odgromówki |
| Brak odstępów separacyjnych przy instalacji odgromowej | Ryzyko niepożądanych wyładowań i uszkodzeń | Albo utrzymuję odstęp, albo projektuję świadome połączenia wyrównawcze |
| Zbyt mały przekrój przewodów ochronnych przy SPD | Spadek skuteczności ochrony przy udarze | Trzymam się przekrojów przewidzianych w projekcie i w praktyce montażowej |
Przy fotowoltaice szczególnie pilnuję metalowych elementów konstrukcji i połączeń do głównej szyny wyrównawczej. W projektach bardzo często pojawia się przewód 16 mm² dla połączeń ochronnych i krótkich tras do SPD, bo przy przepięciu każdy dodatkowy centymetr ma znaczenie. Jeśli dach ma instalację odgromową, nie traktuję odstępu separacyjnego jak drobnego szczegółu. To element, który decyduje o tym, czy układ będzie pracował bezpiecznie, czy tylko wyglądał na poprawny na papierze. Z tego powodu warto zakończyć temat prostą checklistą przed odbiorem.
Co bym sprawdził przed zasłonięciem przewodów i odbiorem instalacji
Gdybym miał zostawić tylko kilka punktów kontrolnych, wybrałbym te, które najczęściej ratują inwestora przed poprawkami. Nie chodzi o perfekcję laboratoryjną, tylko o to, by po zasypaniu wykopu, zamknięciu rozdzielnicy i montażu paneli nie trzeba było wracać do kucia albo odkopywania.
- Czy uziom ma dostępny punkt kontrolny, który pozwoli wykonać pomiar bez demolki.
- Czy wszystkie metalowe części przewidziane w projekcie są włączone do połączeń wyrównawczych.
- Czy przewody do ochronników przepięć są krótkie, prowadzone prosto i bez zbędnych pętli.
- Czy układ RCD jest dobrany do charakteru obwodów, a nie „na wszelki wypadek” bez analizy.
- Czy protokół zawiera rezystancję uziomu, ciągłość ochrony, pętlę zwarcia i test różnicówek.
- Czy przy PV uwzględniono współpracę z instalacją odgromową i szyną wyrównawczą budynku.
Największą różnicę robi nie pojedynczy element, tylko spójność całego układu: uziom, przewody ochronne, połączenia wyrównawcze, zabezpieczenia i pomiary muszą grać razem. Jeśli planujesz budowę, modernizację albo instalację PV, ten temat warto uwzględnić od początku projektu, bo późniejsze poprawki są po prostu droższe i mniej eleganckie. W dobrze zrobionej instalacji ta część ochronna pozostaje niewidoczna, ale to ona decyduje, czy awaria skończy się wyłączeniem zasilania, czy realnym zagrożeniem.
