Stare gniazdo bez bolca nie zawsze oznacza awarię, ale bardzo często sygnalizuje instalację, w której ochrony nie da się „dorobić” samym przykręceniem nowego osprzętu. Poniżej pokazuję, jak podłączyć gniazdko bez uziemienia w praktyce, jak rozpoznać typ instalacji, kiedy wystarczy wymiana osprzętu, a kiedy trzeba zatrzymać się i wezwać elektryka. To ważne szczególnie tam, gdzie pracują urządzenia z metalową obudową, zasilacze i sprzęt o większym poborze mocy.
Najkrótsza odpowiedź jest taka, że bezpieczeństwo zaczyna się od rozpoznania instalacji
- Jeśli w puszce są tylko dwa przewody, nie tworzysz samodzielnie prawdziwego uziemienia.
- W starym układzie TN-C możliwe jest zerowanie, ale tylko wtedy, gdy jest przewód PEN i instalacja spełnia warunki techniczne.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje przewodu ochronnego.
- Gniazdo bez styku ochronnego nadaje się głównie do urządzeń klasy II, czyli z podwójną izolacją.
- Jeśli masz sprzęt z metalową obudową, modernizacja obwodu zwykle jest lepsza niż półśrodek.
Najpierw rozpoznaj, z jaką instalacją masz do czynienia
Ja w takich przypadkach zaczynam nie od gniazda, tylko od przewodów w puszce. W nowej instalacji przewód ochronny PE jest osobny, niebieski przewód to N, a faza ma zwykle kolor brązowy lub czarny. W starszych układach bywa inaczej: czasem masz tylko dwa przewody, czasem wspólny przewód PEN, który łączy funkcję ochronną i neutralną. PE i N to nie to samo - PE nie powinien przenosić prądu roboczego, a N normalnie go przenosi.
| Co widzisz w puszce | Co to zwykle oznacza | Co z tego wynika |
|---|---|---|
| Dwa przewody bez żółto-zielonego | Brak przewodu ochronnego | Możesz wymienić osprzęt na gniazdo bez styku ochronnego albo modernizować obwód |
| Trzeci przewód żółto-zielony | Jest PE albo przynajmniej przewód do sprawdzenia | Gniazdo z ochroną ma sens, ale po weryfikacji ciągłości i poprawności podłączenia |
| Stara instalacja z przewodem PEN | Układ TN-C | Możliwe są tylko rozwiązania zgodne z układem sieci, a nie przypadkowy mostek w puszce |
| Kolory przewodów nie zgadzają się z dzisiejszym standardem | Instalacja starsza albo przerabiana | Nie ufaj samym kolorom, tylko sprawdzeniu miernikiem |
W praktyce to rozpoznanie decyduje o wszystkim. Dopiero gdy wiem, co naprawdę jest w ścianie, mogę uczciwie powiedzieć, czy wystarczy sama wymiana osprzętu, czy trzeba ruszyć cały obwód. I właśnie od tego przechodzę do najprostszej sytuacji - wymiany gniazda bez ochrony w instalacji, która jej po prostu nie ma.

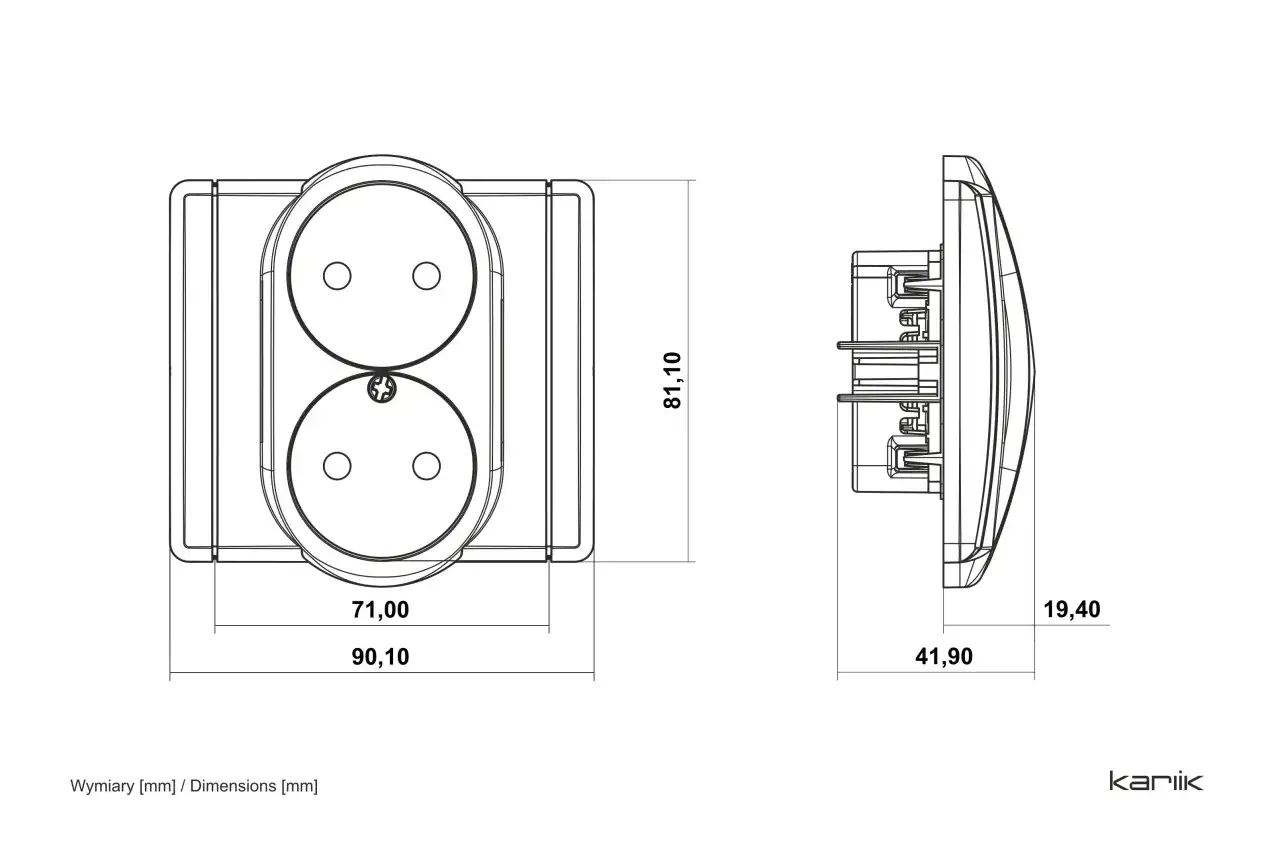

Jak bezpiecznie wymienić gniazdo, gdy w puszce są tylko dwa przewody
Jeżeli chcesz po prostu zastąpić stare gniazdo bez uziemienia nowym gniazdem bez styku ochronnego, traktuję to jako zwykłą wymianę osprzętu, ale tylko pod jednym warunkiem: pracujesz po odłączeniu zasilania i nie próbujesz tworzyć ochrony na siłę. Najważniejsza zasada brzmi: nie montuj gniazda z bolcem i nie zostawiaj ochrony „na pusto”, bo to daje fałszywe poczucie bezpieczeństwa.
- Wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym.
- Zdejmij ramkę i mechanizm starego gniazda, a układ przewodów zapamiętaj przed rozłączeniem.
- Podłącz przewód fazowy do zacisku L i neutralny do N w nowym gnieździe bez styku ochronnego.
- Dokręć zaciski mocno, ale bez uszkadzania żyły, i upewnij się, że żadna miedź nie wystaje spod śruby.
- Osadź mechanizm w puszce, załóż osłonę i po ponownym włączeniu zasilania sprawdź działanie obwodu.
Taki punkt nadaje się przede wszystkim do urządzeń klasy II, czyli z podwójną izolacją: ładowarek, wielu lamp, części drobnej elektroniki. Nie jest to jednak dobry wybór dla sprzętu, który powinien mieć realny przewód ochronny. Jeśli chcesz używać urządzeń z metalową obudową, trzeba przejść do następnego kroku - i tu zaczyna się temat zerowania oraz modernizacji.
Kiedy w starej instalacji działa zerowanie, a kiedy to zły pomysł
W Polsce w starszych domach i mieszkaniach nadal spotyka się układ TN-C, w którym jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną. To właśnie dlatego część osób mówi o „zerowaniu” gniazda. Problem zaczyna się wtedy, gdy ktoś próbuje zrobić to intuicyjnie, bez sprawdzenia układu sieci, bez pomiarów i bez pewności co do przekroju przewodu. W praktyce taki przewód PEN nie może być przypadkowym cienkim mostkiem: przyjmuje się, że powinien mieć co najmniej 10 mm2 Cu albo 16 mm2 Al.
To ważne rozróżnienie, bo nie każdy stary obwód nadaje się do takiej adaptacji. Zerowanie ma sens tylko wtedy, gdy:
- rzeczywiście masz układ TN-C z przewodem PEN, a nie zwykłe dwa przewody bez ochrony,
- ciągłość PEN da się potwierdzić pomiarami,
- miejsce rozdziału PEN jest wykonane poprawnie, zwykle w złączu albo w głównej rozdzielnicy, a nie w przypadkowym gnieździe,
- instalacja nie ma cech, które wykluczają takie rozwiązanie, na przykład nietypowej przebudowy albo uszkodzonego przewodu.
Jeżeli tych warunków nie ma, nie kombinuję z mostkowaniem na własną rękę. Nie robi się uziemienia z rury, kaloryfera, metalowej listwy ani „jakiegoś dobrego punktu” w puszce. To nie jest oszczędność, tylko ryzyko porażenia i uszkodzenia sprzętu. Gdy wiesz już, czego nie robić, sensownie przejść do wyboru rozwiązania, które naprawdę działa w danej instalacji.
Jakie rozwiązanie wybrać zamiast półśrodka
W praktyce widzę trzy sensowne ścieżki. Pierwsza to pozostawienie gniazda bez styku ochronnego, jeśli zasilasz wyłącznie proste urządzenia klasy II. Druga to poprawnie wykonane zerowanie w TN-C, ale wyłącznie po weryfikacji układu przez elektryka. Trzecia, najlepsza technicznie, to doprowadzenie osobnego przewodu ochronnego i przejście na układ z PE. Wyłącznik różnicowoprądowy może być bardzo dobrym dodatkiem, ale nie zastępuje przewodu ochronnego.
| Rozwiązanie | Kiedy ma sens | Ograniczenia | Orientacyjny koszt w 2026 roku |
|---|---|---|---|
| Gniazdo bez styku ochronnego | Gdy w obwodzie są tylko L i N i pracują tam urządzenia klasy II | Nie zapewnia ochrony dla sprzętu wymagającego PE | Osprzęt zwykle 20-60 zł |
| Zerowanie w TN-C | Gdy jest przewód PEN i układ sieci to dopuszcza | Wymaga pomiarów, odpowiedniego przekroju i doświadczenia | Robocizna zwykle 60-200 zł za prostą wymianę, więcej przy poprawkach |
| Nowy obwód z PE | Gdy chcesz realnie unowocześnić instalację | Największy zakres prac, często wymaga kucia i większej ingerencji | Układanie przewodu zwykle 15-35 zł/mb bez kucia, więcej przy pracach budowlanych |
| RCD jako dodatkowa ochrona | Gdy chcesz podnieść poziom bezpieczeństwa całego obwodu | Nie tworzy uziemienia i nie rozwiązuje błędnie wykonanej instalacji | Sam aparat około 150-170 zł, plus montaż |
Jeśli pytasz mnie, co daje najlepszy stosunek sensu do kosztu w mieszkaniu z lat 70. albo 80., najczęściej wygrywa modernizacja najbardziej obciążonych obwodów: kuchni, łazienki i miejsc, gdzie pracują urządzenia z metalową obudową. Tam różnica między „działa” a „jest bezpieczne” naprawdę robi różnicę. Zanim jednak ktoś wyda pieniądze, warto znać błędy, które najczęściej psują całą robotę.
Najczęstsze błędy, które widzę przy takich przeróbkach
Przy starych gniazdach najwięcej problemów nie wynika z samego wieku instalacji, tylko z tego, że ktoś próbuje ją naprawić skrótem. To właśnie takie skróty robią największą szkodę.
- Mostkowanie ochrony w przypadkowym miejscu. Jeśli przewód PEN istnieje, ale nie został poprawnie sprawdzony, taki mostek może wyglądać dobrze tylko do pierwszej awarii.
- Montaż gniazda z bolcem bez realnego przewodu ochronnego. Na zewnątrz wszystko wygląda nowocześnie, ale ochrona pozostaje fikcją.
- Traktowanie RCD jako zamiennika uziemienia. To dodatkowe zabezpieczenie, nie cudowne rozwiązanie wszystkich problemów.
- Oparcie decyzji wyłącznie na kolorach przewodów. W starych instalacjach kolory bywają mylące albo po remoncie po prostu niezgodne ze standardem.
- Brak sprawdzenia po montażu. Połączenie trzeba zweryfikować, bo luźny zacisk potrafi grzać się przez wiele tygodni, zanim da objawy.
- Używanie próbówki zamiast porządnego testera. To zbyt mało, jeśli w grę wchodzi ocena bezpieczeństwa obwodu.
Te błędy są kosztowne nie dlatego, że prowadzą do natychmiastowej awarii, tylko dlatego, że tworzą pozornie działającą instalację. A to zwykle najgorszy scenariusz. Żeby domknąć temat praktycznie, zostaje jeszcze jedna rzecz: ile to realnie kosztuje i kiedy lepiej od razu iść w modernizację.
Z jakim kosztem trzeba się liczyć w 2026 roku
Ceny są zależne od miasta, dostępu do puszki, rodzaju ściany i tego, czy trzeba cokolwiek kuć. Przy prostych pracach widełki są jeszcze rozsądne, ale przy modernizacji instalacji różnice robią się wyraźne. Poniżej podaję orientacyjne kwoty, które pomagają ocenić, czy walczyć o półśrodek, czy od razu planować większą zmianę.
| Pozycja | Orientacyjny koszt | Co to oznacza w praktyce |
|---|---|---|
| Gniazdo bez styku ochronnego | 20-60 zł | Tani osprzęt do prostych odbiorników |
| Gniazdo z uziemieniem | 20-60 zł | Ma sens tylko wtedy, gdy instalacja naprawdę zapewnia PE lub poprawny PEN |
| Wymiana jednego gniazda przez elektryka | 60-200 zł | Za prostą robociznę bez większych przeróbek |
| Wyłącznik różnicowoprądowy 30 mA | 150-170 zł | Dodatkowa ochrona obwodu, ale nie zamiennik przewodu ochronnego |
| Ułożenie przewodu elektrycznego | 15-35 zł/mb | Bez kucia; przy remoncie i naprawie ścian koszt rośnie |
Jeśli w grę wchodzi kuchnia, łazienka albo sprzęt z metalową obudową, ja zwykle liczę koszt modernizacji, nie samego gniazda. To właśnie tam tanie rozwiązania najbardziej lubią zemścić się później. I dlatego na koniec zostawiam Ci prostą zasadę wyboru, która oszczędza dużo czasu.
Co zrobiłbym przy starej instalacji, żeby wrócić do tematu tylko raz
Jeżeli miałbym podjąć decyzję we własnym mieszkaniu, zacząłbym od pytania, czy w tym obwodzie naprawdę potrzebuję tylko prostego gniazda, czy jednak punktu z realną ochroną. Dla ładowarki, lampy czy innego urządzenia klasy II wystarczy osprzęt bez styku ochronnego. Dla lodówki, pralki, zmywarki, komputera z metalową obudową albo narzędzia warsztatowego wolę rozwiązanie docelowe, a nie prowizorkę.
Jeśli instalacja ma tylko dwa przewody, nie udaję, że mam ochronę. Jeśli jest TN-C, sprawdzam, czy da się to zrobić zgodnie ze sztuką i pomiarami. Jeśli nie, planuję nowy przewód ochronny albo przynajmniej modernizację najbardziej obciążonego obwodu. Przy okazji takich prac warto też spojrzeć szerzej na całą instalację, bo fotowoltaika, pompa ciepła czy ładowarka do auta zwiększają wymagania wobec rozdzielnicy i zabezpieczeń.
W praktyce najlepszy efekt daje nie pojedynczy trik przy gniazdku, tylko porządnie przemyślany fragment instalacji: poprawne przewody, właściwe zabezpieczenia i pomiary po zakończeniu prac. To podejście kosztuje więcej niż najprostsza wymiana osprzętu, ale właśnie ono daje spokój na lata.
