Jak podłączyć gniazdko w starej instalacji? Bezpieczny poradnik

W starych mieszkaniach i domach wymiana gniazda nie sprowadza się do wkręcenia dwóch przewodów. Pytanie, jak podłączyć gniazdko w starej instalacji, zawsze zaczynam od sprawdzenia układu sieci, stanu przewodów i tego, czy bolec ochronny ma w ogóle sens w danym obwodzie. To ważne, bo w starszym okablowaniu jeden pozornie drobny błąd potrafi dać przegrzewanie, brak ochrony albo po prostu fałszywe poczucie bezpieczeństwa.

Najpierw rozpoznaj typ instalacji, bo od niego zależy wszystko

Zanim w ogóle odkręcę stary osprzęt, chcę wiedzieć, z czym mam do czynienia. W praktyce najczęściej spotykam dwa warianty: starszą instalację TN-C z przewodem PEN oraz nowszą, w której przewód ochronny PE jest już rozdzielony od neutralnego N. To rozróżnienie nie jest akademickie. Od niego zależy, czy gniazdo z bolcem da się podłączyć poprawnie, czy trzeba najpierw poprawić cały obwód.

W starych domach i mieszkaniach przewody bywają też mylące wizualnie. Niebieski nie zawsze oznacza neutralny, a zielono-żółty nie zawsze faktycznie pełni funkcję ochronną, jeśli ktoś kiedyś zrobił prowizorkę. Dlatego w instalacji starego typu nie opieram się tylko na kolorach, lecz na pomiarze i układzie połączeń.

Jeśli widzę układ, którego nie da się jednoznacznie nazwać, nie zgaduję. W starej instalacji to właśnie zgadywanie robi największe szkody. I to prowadzi wprost do przygotowania przed samym montażem.

Bezpieczne przygotowanie przed demontażem starego gniazda

Przed ruszeniem osprzętu odłączam zasilanie danego obwodu w rozdzielnicy, a potem sprawdzam brak napięcia dwubiegunowym testerem. Nie polegam na samej „próbówce” ze śrubokrętem, bo w starych instalacjach potrafi dać mylący sygnał. Jeżeli obwód jest opisany nieczytelnie albo jeden bezpiecznik zasila kilka punktów, sprawdzam to bardzo spokojnie i bez pośpiechu.

Patrzę też na stan przewodów. Jeśli izolacja jest krucha, przewód się łuszczy, a aluminium po latach jest utlenione lub przyciemnione, sam nowy osprzęt nie naprawi problemu. Wtedy gniazdo może być tylko maskowaniem głębszej usterki. To samo dotyczy puszek, w których przewody są tak krótkie, że ledwo da się je bezpiecznie zacisnąć.

• Wyłączam właściwy obwód i oznaczam, że ktoś przy nim pracuje.
• Potwierdzam brak napięcia na wszystkich żyłach.
• Sprawdzam, czy puszka i ramka są w dobrym stanie mechanicznym.
• Oceniając przewody, szukam pęknięć, przegrzań i nadmiernie krótkich końców.
• Dobieram gniazdo do układu instalacji, a nie odwrotnie.

Ten etap zajmuje kilka minut, ale właśnie on odróżnia rozsądną pracę od improwizacji. Gdy wiem już, co mam w ścianie, mogę przejść do właściwego sposobu podłączenia.

Jak wygląda poprawne podłączenie w praktyce

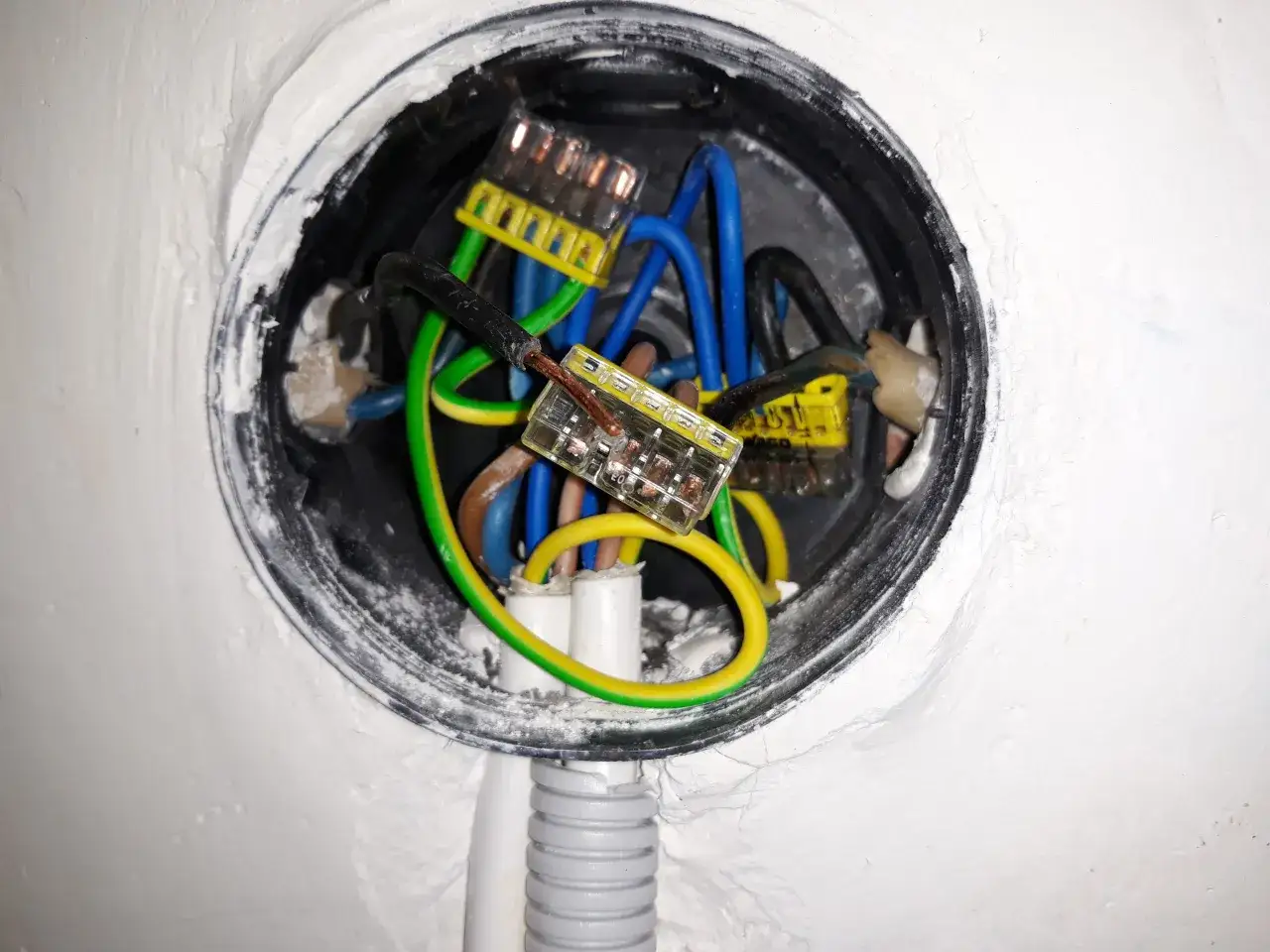

W nowej lub zmodernizowanej instalacji zasada jest prosta: faza trafia na zacisk L, neutralny na N, a ochronny na PE. W starszym obwodzie z oddzielnym PE robię to dokładnie tak samo, tylko wcześniej upewniam się, że przewody są faktycznie tym, za co je uznaję. To ważne zwłaszcza wtedy, gdy w puszce ktoś przed laty zmieniał kolory albo dołożył odcinki innego kabla.

Gdy instalacja ma osobny przewód ochronny

Jeśli w puszce mam trzy pewne żyły, sprawa jest najprostsza. Podłączam przewód fazowy do L, neutralny do N, a ochronny do PE. W gnieździe z bolcem ochronnym połączenie ochrony musi być solidne, bo to ono ma odprowadzić energię przy uszkodzeniu izolacji urządzenia. Taki wariant jest najczystszy technicznie i właśnie jego oczekuję przy współczesnych modernizacjach.

Gdy w ścianie są tylko dwa przewody

Tu zaczyna się klasyczna stara instalacja, często w układzie TN-C. W takim obwodzie przewód PEN pełni dwie funkcje naraz, więc nie wolno traktować go jak zwykłego neutralnego kabla i „udawać” uziemienia bez analizy całego układu. Jeśli gniazdo ma bolec ochronny i instalacja jest rzeczywiście TN-C, ochronę realizuje się przez właściwe podłączenie PEN do zacisku ochronnego, a dopiero potem mostek do toru roboczego, zgodnie z konstrukcją osprzętu i stanem obwodu.

Nie robię tego jednak automatycznie w każdym starym gniazdku. Jeśli nie mam pewności, że to TN-C, albo widzę ślady przeróbek, prowizorycznych mostków czy mieszania starych i nowych przewodów, zatrzymuję się. W układzie TT taki mostek bywa błędem, a w źle wykonanej instalacji potrafi stworzyć pozorne, ale zupełnie nieskuteczne „uziemienie”.

Przeczytaj również: Uziemienie fundamentowe - jak zrobić to dobrze i uniknąć błędów?

Co sprawdzam po skręceniu przewodów

Po przyłączeniu nie zostawiam żadnej wystającej miedzi, dokręcam zaciski i sprawdzam, czy przewód siedzi pewnie, bez luzu. Luźny styk to nie detal, tylko źródło grzania się osprzętu, brzęczenia, a czasem przypalenia puszki. Na końcu testuję gniazdo ponownie, najlepiej miernikiem i sprawdzeniem poprawności ochrony, jeśli mam do tego warunki.

Ten sposób pracy rozróżnia sensowną modernizację od kosmetyki. A kiedy widzę błędy, wiem już, co najczęściej psuje efekt.

Najczęstsze błędy w starych instalacjach

W praktyce powtarzają się te same potknięcia. Najgorsze jest to, że część z nich nie daje objawów od razu, tylko po czasie, gdy gniazdo zaczyna się grzać albo urządzenie działa pozornie normalnie, ale bez realnej ochrony.

• Mieszanie funkcji N i PE poza miejscem do tego przewidzianym - to klasyczny błąd w przeróbkach wykonanych „na szybko”.
• Mostkowanie w układzie, którego się nie rozpoznało - szczególnie groźne w TT i w instalacjach z niejasną historią.
• Ufanie kolorom z lat 70. i 80. - stare przewody nie zawsze mają współczesne oznaczenia.
• Lekceważenie aluminium - taki przewód jest bardziej kapryśny, łatwiej się utlenia i gorzej znosi ponowne zaciskanie.
• Luźne zaciski - to częsta przyczyna grzania i iskrzenia gniazdka.
• Zastępowanie naprawy przedłużaczem - działa tylko jako obejście, nie jako stałe rozwiązanie.

Jest jeszcze jeden błąd, który widuję zaskakująco często: ktoś zakłada nowe gniazdo, ale nie sprawdza, czy obciążenie obwodu jest nadal rozsądne. Przy dużej liczbie urządzeń kuchennych, grzałek, zasilaczy i sprzętów typu czajnik, piekarnik czy lodówka stary obwód zaczyna pracować na granicy. I wtedy samo gniazdko staje się ostatnim ogniwem całego problemu.

Kiedy lepiej wezwać elektryka zamiast improwizować

Jeśli instalacja ma ponad 20-30 lat, a w puszkach są przewody aluminiowe, kruche izolacje albo kilka różnych „napraw” po poprzednich właścicielach, zwykle nie kończy się na jednej wymianie. Wtedy rozsądniej jest potraktować gniazdo jako objaw, nie jako przyczynę. W praktyce elektryk widzi od razu, czy da się bezpiecznie odświeżyć pojedynczy punkt, czy trzeba planować większą modernizację.

Orientacyjnie w 2026 roku za samo podłączenie lub wymianę gniazdka bez większych przeróbek płaci się zwykle 40-85 zł. Gdy dochodzi poprawka puszki, kucie albo dopasowanie instalacji, koszt rośnie najczęściej do 140-240 zł za punkt. Przegląd instalacji elektrycznej to z kolei zwykle 200-500 zł w mieszkaniu i 350-800 zł w domu, a pełna wymiana instalacji w lokalu potrafi wejść w zakres kilku lub kilkunastu tysięcy złotych, zależnie od metrażu i zakresu prac.

Na pewnym etapie nie opłaca się już udawać, że stary obwód „jeszcze jakoś pociągnie”. Zwłaszcza w kuchni, łazience i przy urządzeniach o większej mocy lepiej wydać pieniądze na ocenę i porządny remont niż później płacić za poprawki po zwarciu albo przegrzaniu.

Co zrobić, żeby nowy punkt był bezpieczny na dłużej

Jeśli mam spojrzeć na temat szerzej, sama wymiana gniazdka jest tylko małym elementem większej układanki. W starych budynkach liczy się cały obwód: stan przewodów, jakość połączeń w puszkach, zabezpieczenia w rozdzielnicy i to, czy instalacja jest dostosowana do dzisiejszego obciążenia. W domu pełnym sprzętów, ładowarek, elektroniki i automatyki ten margines bezpieczeństwa zużywa się szybciej, niż wielu właścicieli zakłada.

Dlatego po takiej wymianie myślę zawsze o dwóch kolejnych krokach. Pierwszy to okresowy przegląd instalacji, bo zgodnie z Prawem budowlanym kontrola instalacji elektrycznej powinna być wykonywana cyklicznie, co 5 lat. Drugi to plan modernizacji tam, gdzie stary układ nie daje już realnej ochrony - szczególnie gdy w przyszłości mają dojść mocniejsze odbiorniki, pompa ciepła, ładowarka samochodu albo większa liczba urządzeń w kuchni. Wtedy pojedyncze gniazdo przestaje być celem samym w sobie, a staje się sygnałem, że cały obwód wymaga lepszego projektu.

Jeżeli podejdziesz do tematu spokojnie, bez zgadywania i bez prowizorek, stare gniazdo da się wymienić bezpiecznie. Najważniejsze pozostaje jednak to, czego nie widać na pierwszy rzut oka: rozpoznanie układu, sprawdzenie przewodów i uczciwa decyzja, czy to jeszcze drobna naprawa, czy już moment na większą modernizację.
