Dobrze zaprojektowane zabezpieczenie przeciwprzepięciowe nie jest dodatkiem „na wszelki wypadek”, tylko realną ochroną sprzętu, instalacji i danych. Burza, przełączanie dużych obciążeń albo awaria sieci mogą w ułamku sekundy uszkodzić elektronikę w domu i w instalacji PV. W tym artykule pokazuję, jak działa taki układ, kiedy wystarcza typ 2, kiedy potrzebny jest typ 1+2 i na co uważać przy fotowoltaice.
Najważniejsze fakty o ochronie przepięciowej
- Przepięcia pojawiają się zarówno po uderzeniu pioruna, jak i podczas zwykłych przełączeń w sieci oraz pracy dużych odbiorników.
- Typ 1, typ 2 i typ 3 pełnią różne role, więc nie warto traktować ich jako zamienników.
- W domach z fotowoltaiką trzeba patrzeć osobno na stronę DC i AC, a nie tylko na sam falownik.
- Skuteczność ochrony zależy nie tylko od modelu aparatu, ale też od uziemienia, połączeń i długości przewodów.
- Listwa przeciwprzepięciowa pomaga przy sprzęcie końcowym, ale nie zastępuje ochrony w rozdzielnicy.
- Po zadziałaniu ogranicznika trzeba sprawdzić wskaźnik stanu, a czasem wymienić wkład lub cały moduł.
Skąd biorą się przepięcia i co niszczą najczęściej
Najprościej mówiąc, przepięcie to krótki, gwałtowny wzrost napięcia, który wykracza poza to, do czego projektowano instalację i podłączone urządzenia. Źródła są zwykle dwa. Pierwsze to zdarzenia zewnętrzne, przede wszystkim wyładowania atmosferyczne, także te pośrednie, które „wstrzykują” energię do linii zasilającej lub sygnałowej. Drugie to zjawiska wewnętrzne, czyli przełączenia w sieci, rozruch silników, wyłączanie pomp ciepła, falowników czy innych odbiorników o dużej mocy.
W praktyce najbardziej cierpi elektronika z zasilaczami impulsowymi, bo to ona jest dziś wszędzie, od routerów i sterowników kotła po telewizory, bramki smart home, kamery, optymalizatory i falowniki PV. Czasem uszkodzenie jest spektakularne, a czasem podstępne, bo sprzęt działa jeszcze przez kilka dni, ale zaczyna się zawieszać, gubić ustawienia albo tracić sprawność zasilacza. W skrajnym przypadku przepięcie potrafi też uszkodzić przewody, listwy, gniazda, a przy źle wykonanej instalacji zwiększyć ryzyko przegrzania elementów połączeniowych.
To pokazuje ważną rzecz: nie bronię się przed jednym rodzajem zagrożenia, tylko przed całym łańcuchem zdarzeń. Skoro źródła są różne, sens ma tylko ochrona warstwowa, a od niej przechodzę do tego, jak naprawdę działają ograniczniki przepięć.
Jak działa ochrona i czym różnią się typy 1, 2 i 3
W skrócie SPD, czyli surge protective device, to aparat, który w normalnych warunkach prawie nie bierze udziału w pracy instalacji, a przy impulsie kieruje nadmiar energii do przewodu ochronnego. Najczęściej robi to element warystorowy, iskiernikowy albo hybrydowy. Warystor dobrze ścina krótsze skoki napięcia, iskiernik lepiej znosi bardzo duże energie, a układ hybrydowy łączy oba podejścia.
| Typ | Gdzie go montuję | Co robi najlepiej | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 | Przy wejściu zasilania, zwykle w rozdzielnicy głównej lub złączu | Przyjmuje bardzo duże udary, także związane z prądem piorunowym | Budynki z instalacją odgromową, przyłącze napowietrzne, obiekty o wyższym ryzyku |
| Typ 2 | W rozdzielnicy głównej i podrozdzielnicach | Ogranicza przepięcia łączeniowe i indukowane | Większość domów jednorodzinnych i mieszkań |
| Typ 3 | Blisko chronionego urządzenia, na końcu obwodu | Dopracowuje ochronę wrażliwej elektroniki | Komputery, RTV, routery, systemy automatyki, sprzęt biurowy |
| Typ 1+2 | Jedno urządzenie w rozdzielnicy głównej | Łączy pierwszą i drugą linię obrony | Gdy chcesz uprościć układ bez rezygnacji z solidnej ochrony |
W katalogach spotkasz też parametry, które warto umieć odczytać bez zgadywania. Uc mówi o maksymalnym napięciu pracy, Iimp, In i Imax opisują odporność na udary, a Up pokazuje poziom ochrony, czyli to, ile napięcia „przepuści” aparat dalej. Ja zwykle patrzę jeszcze na liczby biegunów, wskaźnik stanu i zgodność z układem instalacji, bo sam typ to dopiero początek decyzji.
Tu jest też prosta zasada praktyczna: listwa antyprzepięciowa w pokoju nie zastępuje ochrony w rozdzielnicy, tak samo jak pojedynczy typ 3 nie rozwiązuje problemu całego budynku. To prowadzi do pytania, jak dobrać układ do konkretnego domu, mieszkania albo instalacji PV.
Jak dobrać ochronę do domu, mieszkania i fotowoltaiki
Nie dobieram aparatu od samej nazwy typu, tylko od tego, skąd może wejść energia i gdzie ma zejść do ziemi. W praktyce w Polsce znaczenie mają: rodzaj przyłącza, obecność instalacji odgromowej, układ sieci, długość przewodów, a coraz częściej także fotowoltaika i magazyn energii. W projektach wracam przy tym do PN-HD 60364-5-534 dla instalacji niskonapięciowych oraz do PN-EN 61643-31, gdy w grę wchodzi część PV.
| Sytuacja | Co zwykle ma sens | Na co zwracam uwagę |
|---|---|---|
| Dom jednorodzinny z przyłączem napowietrznym lub zewnętrzną ochroną odgromową | Typ 1+2 w rozdzielnicy głównej, czasem dodatkowy typ 2 w podrozdzielnicach | Większa energia udarowa i większe znaczenie połączeń wyrównawczych |
| Dom z przyłączem kablowym i bez LPS | Często wystarcza typ 2 w rozdzielnicy głównej | Wciąż trzeba sprawdzić projekt i sposób prowadzenia przewodów |
| Mieszkanie w bloku | Typ 3 przy wrażliwej elektronice, ewentualnie lokalna ochrona w rozdzielnicy mieszkania | Nie zawsze masz wpływ na zabezpieczenie w części wspólnej budynku |
| Instalacja fotowoltaiczna z falownikiem i magazynem energii | Ochrona po stronie DC i AC, a przy dłuższych trasach także dodatkowa warstwa ochrony | Osobno traktuję obwody paneli, falownik, magazyn i komunikację |

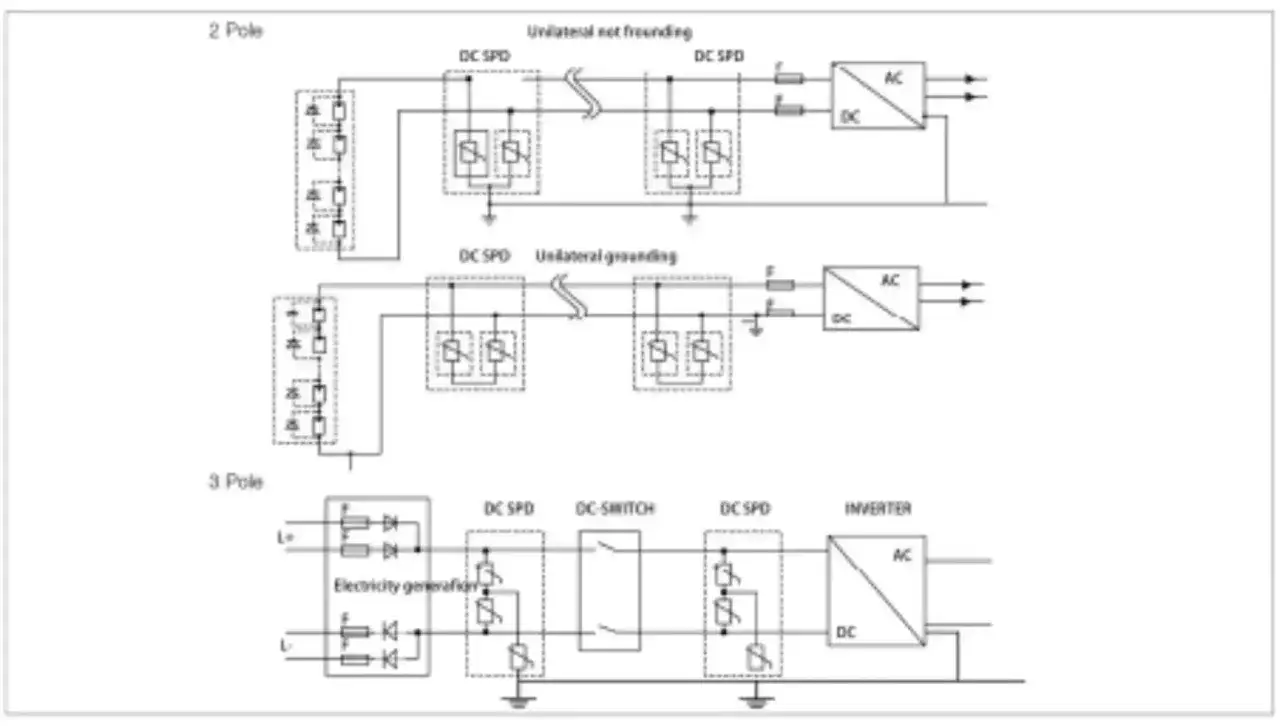

W instalacjach PV najbardziej wrażliwy jest odcinek DC, bo prąd stały trudniej się wyłącza i inaczej zachowuje się przy łuku elektrycznym, czyli utrzymującym się przeskoku prądu. Dlatego przy dłuższych trasach między panelami a falownikiem, zwłaszcza około 10 metrów i więcej, zwykle dokładam kolejną warstwę ochrony bliżej źródła zagrożenia albo przy samym inwerterze. W nowoczesnych systemach warto pamiętać nie tylko o falowniku, ale też o optymalizatorach, liczniku energii i magazynie, bo wszystkie te elementy potrafią ucierpieć od jednego impulsu.
To dobry moment, żeby przejść od doboru samego typu do praktyki montażowej, bo nawet najlepszy aparat straci dużą część skuteczności, jeśli zostanie źle podłączony.
Montaż, uziemienie i długość przewodów decydują o skuteczności
Najczęstszy błąd, jaki widzę, jest banalny: ktoś kupuje porządny ogranicznik, ale montuje go na zbyt długich przewodach, z pętlami i bez sensownego odniesienia do szyny PE. Wtedy napięcie resztkowe rośnie, a cała ochrona działa słabiej, niż sugeruje katalog. Im krótsze i prostsze połączenie do uziemienia, tym lepiej, bo energia ma krótszą drogę do odpływu.
- Zbyt długie przewody łączące podnoszą napięcie ochronne i osłabiają efekt działania.
- Brak dobrego połączenia z PE utrudnia odprowadzenie energii do ziemi.
- Nieprawidłowa koordynacja z zabezpieczeniem nadprądowym może skończyć się niepotrzebnym wyłączeniem albo uszkodzeniem aparatu.
- Traktowanie listwy jako jedynej ochrony zostawia instalację bez obrony na poziomie rozdzielnicy.
- Ignorowanie układu TN lub TT prowadzi do błędnego schematu podłączenia i gorszej skuteczności całego systemu.
Ja zawsze patrzę też na to, czy przewody sygnałowe i zasilające są prowadzone rozsądnie względem siebie. W instalacji PV i w automatyce budynkowej to ma większe znaczenie, niż się wielu osobom wydaje, bo impuls lubi wejść nie tylko przez zasilanie, ale również przez długie trasy komunikacyjne. Gdy montaż jest dopracowany, ochrona zaczyna działać tak, jak powinna, a wtedy można uczciwie ocenić koszty i sens wymiany.
Ile kosztuje ochrona i kiedy trzeba ją wymienić
Na rynku w 2026 roku najprostsze listwy przeciwprzepięciowe kupisz zwykle za około 80-130 zł, typ 2 do domu kosztuje najczęściej mniej więcej 70-500 zł, a typ 1+2 mieści się często w przedziale 100-700 zł, zależnie od liczby biegunów i producenta. Ograniczniki do fotowoltaiki, po stronie DC lub AC, zaczynają się mniej więcej od 80-100 zł za prostsze modele i dochodzą do kilkuset złotych za rozwiązania o wyższych parametrach. Do tego trzeba doliczyć robociznę elektryka, ewentualne pomiary i prace przy uziemieniu, jeśli instalacja wymaga poprawy.
W praktyce to wciąż niewielki wydatek w porównaniu z kosztem falownika, magazynu energii, płyty głównej w komputerze, sterownika kotła czy całego zestawu urządzeń smart home. Nie przepłacam za „najmocniejszy” model tylko dlatego, że brzmi imponująco, ale też nie oszczędzam na ochronie, która ma przejąć energię z realnego udaru. Najważniejsze jest dobranie klasy i parametrów do warunków obiektu, a nie do hasła marketingowego na pudełku.
Wymiany pilnuję po każdym większym zdarzeniu, a także wtedy, gdy wskaźnik stanu zmienia kolor na czerwony albo moduł przestaje pokazywać gotowość pracy. W wielu modelach wymienia się sam wkład, nie całą obudowę, co obniża koszt serwisu i przyspiesza powrót instalacji do pełnej ochrony. To prowadzi do ostatniej, bardzo praktycznej części, czyli tego, co sprawdzam przed burzą i po pierwszym zadziałaniu ogranicznika.
Co sprawdzam przed burzą i po każdym większym skoku napięcia

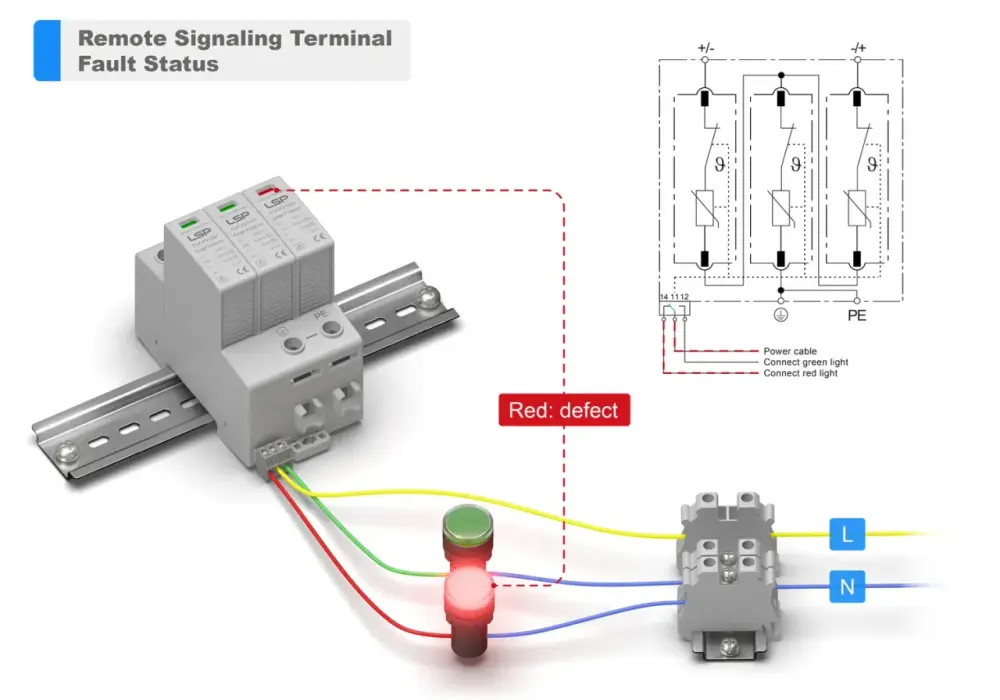

Jeśli miałbym zostawić tylko jedną rutynę serwisową, byłoby to szybkie sprawdzenie stanu ochrony w rozdzielnicy i przy instalacji PV. Dwie minuty kontroli potrafią uchronić przed stratą, którą potem liczy się w tysiącach złotych. Najbardziej opłaca się trzymać rękę na trzech rzeczach: statusie modułu, jakości połączeń i zachowaniu urządzeń po burzy.
- Sprawdzam, czy wskaźnik na ograniczniku pokazuje stan gotowości.
- Oglądam, czy połączenia nie są poluzowane, nadpalone albo mechanicznie uszkodzone.
- W instalacji PV weryfikuję, czy falownik, optymalizatory i magazyn energii nie zgłaszają błędów po skoku napięcia.
- Patrzę, czy opis obwodów w rozdzielnicy nadal odpowiada rzeczywistości, bo to ułatwia serwis i diagnostykę.
- Po dużym wyładowaniu albo serii burz rozważam kontrolę elektryka i pomiary ochronne, zamiast zgadywać, że wszystko jest w porządku.
Jeżeli mam wybrać jedną zasadę, wybieram ochronę warstwową: dobra rozdzielnica, sensownie dobrany ogranicznik, krótkie połączenia i dopiero na końcu listwa przy sprzęcie końcowym. W domu z fotowoltaiką szczególnie pilnuję strony DC i AC, bo to właśnie tam najłatwiej stracić najdroższe elementy instalacji, a dobrze zaplanowany układ zwykle kosztuje mniej niż jedna poważna naprawa po burzy.
