Nagłe przepięcie w instalacji potrafi uszkodzić elektronikę, wybić automatykę i zostawić po sobie koszty, których nie widać od razu. W domu z fotowoltaiką, pompą ciepła, sterowaniem bramą czy rozbudowaną siecią Wi‑Fi taki problem szybko przestaje być teorią, bo cierpią nie tylko urządzenia, ale też ciągłość pracy całego systemu. Poniżej rozkładam temat na praktyczne części: skąd biorą się skoki napięcia, jak je rozpoznać i jak sensownie zabezpieczyć instalację bez przypadkowych zakupów.
Najkrócej, liczy się nie jeden element, tylko cały układ ochrony
- Najgroźniejsze są udary po burzy i przełączenia dużych odbiorów, a nie sam „hałas” w sieci.
- Objawy często widać dopiero na sprzęcie: routerach, zasilaczach, sterownikach i falownikach.
- Skuteczna ochrona zwykle zaczyna się od ogranicznika przy wejściu, a kończy blisko wrażliwego odbiornika.
- W instalacjach z PV trzeba chronić stronę AC i DC, a przy dłuższych trasach przewodów dodać kolejny stopień ochrony.
- Uziemienie, połączenia wyrównawcze i krótka droga przewodów mają realny wpływ na skuteczność całego układu.
Skąd bierze się nagły skok napięcia w instalacji
W praktyce rozróżniam dwa źródła problemu. Pierwsze to zdarzenia zewnętrzne, czyli bezpośrednie lub pobliskie wyładowania atmosferyczne, które potrafią wprowadzić do instalacji bardzo wysoki impuls energii. Drugie to źródła wewnętrzne: załączanie silników, pomp, sprężarek, transformatorów, a także dużych odbiorów i układów elektronicznych, które przy przełączaniu generują zakłócenia w sieci. W skrajnych przypadkach amplituda takiego impulsu sięga nawet kilkudziesięciu tysięcy woltów.
To ważne, bo wiele osób zakłada, że zagrożenie pojawia się tylko podczas burzy. Tak nie jest. W codziennej eksploatacji równie dobrze potrafi zaszkodzić krótszy, ale częsty impuls powstały przy pracy urządzeń indukcyjnych albo przy manewrach w sieci. Wudary rozchodzą się po przewodach zasilających, ale też po liniach sygnałowych, na przykład Ethernet, alarmowych czy sterujących automatyką.
Zewnętrzne źródła

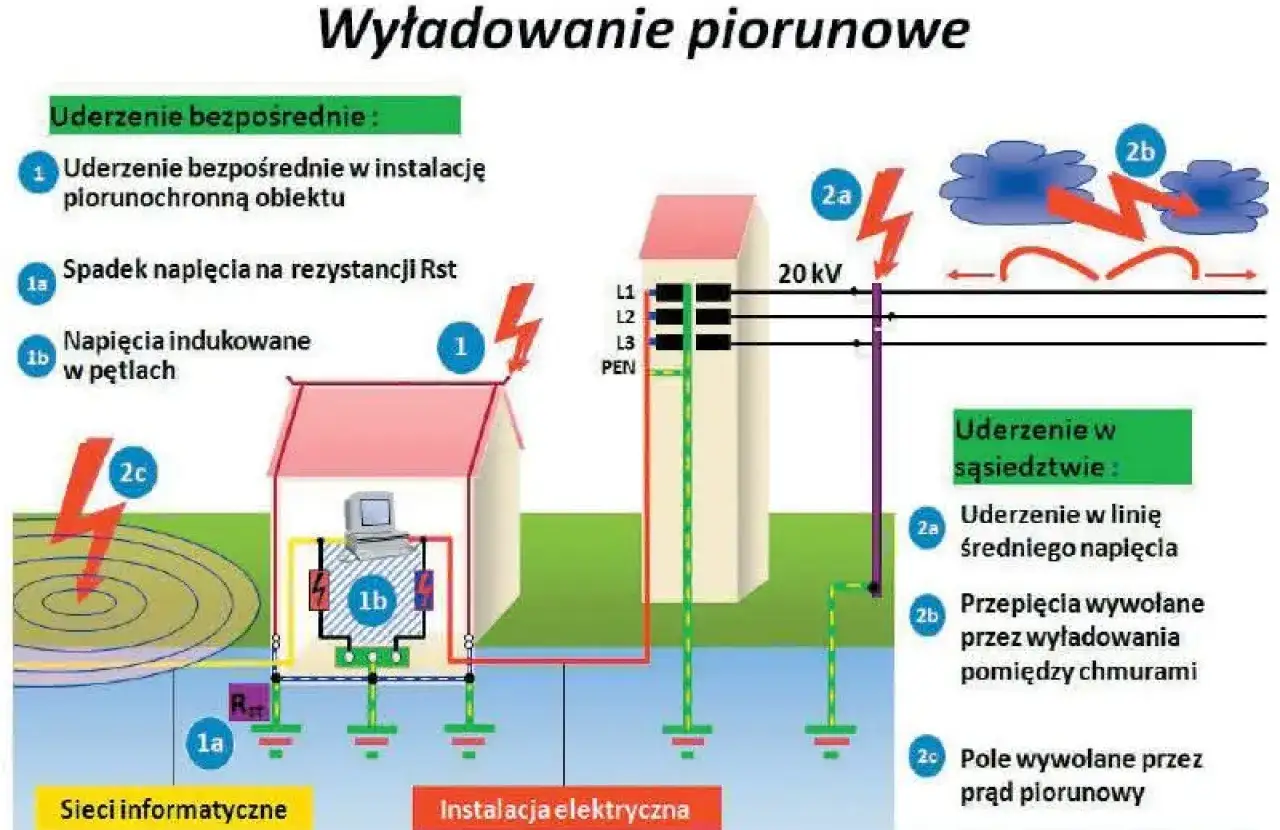

Jeżeli piorun uderzy w budynek albo w pobliżu obiektu, energia szuka drogi do ziemi i część obciążenia trafia do instalacji. Wtedy problemem nie jest wyłącznie sam piorun, ale też wzrost potencjału całego obiektu względem otoczenia. W praktyce oznacza to, że zagrożone są nie tylko gniazda i rozdzielnice, lecz także urządzenia połączone z instalacją odgromową, siecią danych lub przewodami antenowymi.
Przeczytaj również: Ochrona odgromowa - czy Twój dom jest naprawdę bezpieczny?
Wewnętrzne źródła
Druga grupa jest bardziej podstępna, bo pojawia się bez spektakularnych zjawisk pogodowych. Wystarczy kompresor klimatyzacji, pompa głębinowa, duży napęd bramy albo nieodpowiednio skoordynowane łączenie obwodów. Taki impuls bywa krótszy niż burzowy, ale dla elektroniki sterującej wystarcza aż nadto. Dlatego przy projektowaniu instalacji patrzę nie tylko na pogodę, lecz także na to, jakie odbiory pracują w budynku na co dzień.
Gdy wiemy już, skąd bierze się problem, łatwiej zobaczyć, po czym instalacja daje o sobie znać w praktyce.
Po czym poznać, że instalacja lub sprzęt dostały udar
Najczęściej pierwszy sygnał daje sam sprzęt, a nie rozdzielnica. Router zaczyna się resetować, telewizor nie wstaje, zasilacz piszczy, falownik zgłasza błąd, a sterownik bramy albo rolet działa tylko częściowo. Część awarii widać od razu, ale część wychodzi po kilku dniach, gdy uszkodzona elektronika pracuje niestabilnie i stopniowo się degraduje.
- powtarzające się restarty routera, switcha, sterownika alarmu lub falownika,
- martwe porty Ethernet, RS-485, antenowe albo wejścia w systemach automatyki,
- spalone zasilacze impulsowe i ładowarki,
- losowe błędy na wyświetlaczach urządzeń grzewczych i klimatyzacyjnych,
- wyraźny zapach przegrzania lub ślady nadpalenia w obudowie.
W instalacji PV objawy bywają jeszcze bardziej zdradliwe: spada produkcja, inwerter raportuje niejasne alarmy albo komunikacja z monitoringiem przerywa bez pozornego powodu. Samo wyłączenie się jednego bezpiecznika nie musi oznaczać udaru, ale jeśli po burzy kilka urządzeń zaczyna zachowywać się nietypowo, to traktuję to jak sygnał do przeglądu całego układu. Taka diagnostyka oszczędza czas, bo pozwala odróżnić zwykłą usterkę od szerszego problemu energetycznego.
Kiedy widać już objawy, sensowniejsze staje się pytanie nie o jeden „cudowny” moduł, ale o to, jak ma wyglądać warstwowa ochrona całej instalacji.
Jak działa warstwowa ochrona instalacji
Najlepsze efekty daje układ wielostopniowy. Ja myślę o nim jak o kilku bramkach bezpieczeństwa ustawionych jedna za drugą: pierwsza przejmuje największą energię, kolejne obniżają poziom do bezpiecznego dla elektroniki. Takie podejście ma więcej sensu niż liczenie, że jeden mały element ochroni cały budynek od złącza aż po ostatni sterownik.
| Typ ogranicznika | Gdzie go montuję | Co robi | Kiedy ma największy sens |
|---|---|---|---|
| T1 | Przy wejściu instalacji, zwykle w rozdzielnicy głównej | Odprowadza bardzo duże impulsy piorunowe, zwykle badane przebiegiem 10/350 µs | Gdy obiekt ma instalację odgromową, zasilanie napowietrzne albo jest mocno narażony na burze |
| T2 | W rozdzielnicach i podrozdzielnicach | Ogranicza impulsy indukowane i łączeniowe, najczęściej o charakterze 8/20 µs | W praktyce w większości domów, zwłaszcza tam, gdzie pracuje dużo elektroniki |
| T3 | Jak najbliżej chronionego urządzenia | Dociąga poziom napięcia do wartości bezpiecznej dla czułej elektroniki | Gdy odbiornik jest dalej niż około 10 m od stopnia T2 albo ma niską odporność udarową |
W instalacjach fotowoltaicznych dochodzi jeszcze strona DC. Jeśli odległość między generatorem a falownikiem przekracza 10 m, dokładam ochronę również przy generatorze, a nie tylko przy wejściu do falownika. To prosty warunek, ale w praktyce bardzo często go się pomija, bo przewody „wydają się” krótkie, dopóki nie policzy się ich rzeczywistej długości po trasie. Właśnie tu wiele projektów traci skuteczność.
Warstwowa ochrona nie działa jednak sama z siebie. Żeby dobrać ją dobrze, trzeba patrzeć na warunki obiektu, a nie tylko na nazwę produktu z katalogu.
Jak dobrać ochronę do domu, fotowoltaiki i ładowarki
Dobór zaczynam od prostych pytań: czy zasilanie idzie linią napowietrzną czy kablową, czy budynek ma instalację odgromową, jak daleko są newralgiczne odbiory i czy w środku pracuje PV, magazyn energii albo stacja ładowania auta. To nie jest akademickie rozróżnianie szczegółów. Od tych odpowiedzi zależy, czy wystarczy T2 w rozdzielnicy, czy lepiej od razu przewidzieć układ T1+T2, a czasem także T3 przy urządzeniach końcowych.
| Sytuacja | Najrozsądniejsze minimum | Co jeszcze sprawdzam |
|---|---|---|
| Dom bez instalacji odgromowej, zasilanie kablowe | T2 w rozdzielnicy głównej | Długość przewodów do routera, automatyki i elektroniki użytkowej |
| Dom z instalacją odgromową albo zasilaniem napowietrznym | T1+T2 | Połączenia wyrównawcze, uziemienie i koordynację z bezpiecznikiem |
| Dom z fotowoltaiką | T2 po stronie AC i odpowiedni SPD po stronie DC | Odległość od generatora do falownika, trasy przewodów i ochronę komunikacji |
| Ładowarka samochodu elektrycznego lub magazyn energii | Dedykowana ochrona zgodna z dokumentacją urządzenia | Oddzielny obwód, selektywność zabezpieczeń i łatwy dostęp serwisowy |
Na tabliczce ogranicznika patrzę przede wszystkim na cztery parametry: Uc, In, Imax i Up. Uc mówi o dopuszczalnym napięciu pracy, In i Imax opisują odporność na udary, a Up wskazuje poziom ochrony. W praktyce niższy Up zwykle jest korzystny, ale tylko wtedy, gdy cały układ został poprawnie skoordynowany. Sam parametr z katalogu nie załatwia sprawy, jeśli reszta instalacji ma słabe połączenia albo zbyt długie przewody.
Jeśli mam wybrać jedną rzecz, która robi największą różnicę, to nie jest nią zakup „mocniejszego” modułu, tylko dopasowanie ochrony do realnych warunków instalacji. A najczęściej psują to bardzo powtarzalne błędy.
Najczęstsze błędy, przez które ochrona nie działa tak, jak powinna
Sam moduł niczego nie naprawi, jeśli przewody są zbyt długie, uziemienie jest słabe albo cała energia ma zbyt okrężną drogę do odprowadzenia. Widziałem instalacje, w których ogranicznik był formalnie „zainstalowany”, ale praktycznie niewiele zmieniał. Najczęstszy problem to traktowanie go jak magicznego dodatku zamiast elementu większego systemu.
- montaż tylko w rozdzielnicy głównej, bez ochrony w dalszych podrozdzielnicach,
- długie, pętelkowe przewody łączeniowe do ogranicznika,
- brak połączeń wyrównawczych albo przypadkowo wykonane uziemienie,
- mylenie wyłącznika różnicowoprądowego z ochroną przeciwprzepięciową,
- pomijanie linii sygnałowych, które wchodzą do domu razem z zasilaniem,
- nieprzestrzeganie wymagań producenta dotyczących zabezpieczenia nadprądowego.
W praktyce bardzo ważna jest też regularna kontrola wskaźnika stanu w module. Po silnym udarze ogranicznik może nadal wyglądać poprawnie z zewnątrz, ale wewnętrznie być już zużyty. To jeden z tych detali, które łatwo przeoczyć, a później dziwić się, że kolejne zdarzenie skończyło się awarią. Z tego powodu nie ufam samemu „obecnemu” modułowi bez sprawdzenia jego stanu i dokumentacji.
Gdy coś już się wydarzy, liczy się szybka i rozsądna reakcja, bo druga próba uruchomienia uszkodzonego sprzętu potrafi tylko pogłębić szkody.
Co robić po zdarzeniu i kiedy wezwać elektryka
Po burzy nie uruchamiam ponownie wszystkiego od razu. Zaczynam od odłączenia wrażliwych urządzeń od zasilania i internetu. Jeśli chodzi o rozdzielnicę, nie otwieram jej „na próbę”, jeżeli nie mam do tego uprawnień i pewności, że nie ma zagrożenia. Wystarczy krótka kontrola wizualna: czy nie ma śladów przegrzania, czy moduły ochronne nie pokazują uszkodzenia i czy zapach spalenizny nie wskazuje na coś poważniejszego.
Elektryka wzywam bez zwlekania, gdy:
- wyłączają się zabezpieczenia po każdym ponownym załączeniu,
- na ograniczniku widać zadziałanie lub uszkodzenie wskaźnika,
- falownik PV nie wstaje albo zgłasza błędy izolacji,
- pojawił się zapach spalenizny, dym lub nadtopienie elementów,
- przestała działać komunikacja w systemie alarmu, monitoringu, automatyki lub ładowania.
Jeżeli uszkodzeniu uległ jeden element, nie zakładam automatycznie, że reszta jest zdrowa. Często skutki pojawiają się kaskadowo: najpierw elektronika sterująca, potem zasilacz, na końcu komunikacja. Dlatego po takim zdarzeniu dobrze zrobić pełny przegląd, zwłaszcza w budynku z PV, pompą ciepła i siecią urządzeń smart home. To właśnie ten etap zwykle decyduje, czy problem zamknie się na jednej wymianie, czy wróci przy kolejnym burzowym dniu.
Co jeszcze sprawdzam w domu z fotowoltaiką i automatyką
Jeśli miałbym wskazać obszary, które najczęściej są niedoszacowane, to są to linie sygnałowe i dopracowanie detali montażowych. W domu z PV, stacją ładowania, sterowaniem ogrzewaniem i monitoringiem samo zabezpieczenie mocy nie wystarcza. Trzeba jeszcze chronić komunikację, bo to właśnie przez nią często wchodzi problem, którego nie widać na pierwszy rzut oka.
W praktyce zwracam uwagę na cztery rzeczy: krótkie i proste prowadzenie przewodów, ochronę AC i DC, sensowne połączenia wyrównawcze oraz dostęp do serwisu bez rozbierania pół instalacji. Dobrze zaprojektowany układ nie wygląda efektownie, ale działa przewidywalnie. I właśnie o to chodzi w instalacjach elektrycznych: żeby energia trafiała tam, gdzie powinna, a nie tam, gdzie akurat znajdzie sobie drogę.
Jeżeli instalacja ma być odporna na kolejne burze i zwykłe zakłócenia pracy urządzeń, traktuję ochronę przeciwprzepięciową jako część projektu, a nie dodatek na końcu listy zakupów. To podejście najlepiej sprawdza się w budynkach z fotowoltaiką, automatyką i dużą ilością elektroniki, bo wtedy każdy dobrze dobrany element naprawdę coś wnosi.
