W instalacjach elektrycznych kabel z izolacją XLPE wybiera się nie bez powodu: ma wyższą odporność termiczną, dobrze znosi prowadzenie w ziemi i sprawdza się tam, gdzie trasa kablowa nie jest idealnie „laboratoryjna”. W praktyce ykxs najczęściej trafia do zasilania stałego, rozdzielnic, przyłączy i po stronie AC instalacji fotowoltaicznych. Poniżej wyjaśniam, co oznacza symbol, jak czytać parametry i kiedy ten kabel rzeczywiście ma sens.
Najważniejsze cechy kabla YKXS w praktyce
- YKXS to kabel elektroenergetyczny 0,6/1 kV z miedzianą żyłą, izolacją XLPE i najczęściej zewnętrzną powłoką PVC.
- Izolacja XLPE pozwala na pracę żyły do +90°C, a przy zwarciu nawet do +250°C.
- Kabel można prowadzić w ziemi, kanałach, pomieszczeniach i na zewnątrz, jeśli projekt i warunki montażu to dopuszczają.
- W porównaniu z klasycznym YKY daje większy margines termiczny i zwykle lepiej znosi dłuższe obciążenie.
- Przy układaniu trzeba pilnować temperatury montażu, promienia gięcia i ochrony mechanicznej trasy.
Co oznacza symbol YKXS i co z niego wynika
W oznaczeniu kabla kryje się więcej informacji, niż wygląda na pierwszy rzut oka. K oznacza kabel elektroenergetyczny, X odnosi się do izolacji z polietylenu usieciowanego, a Y do powłoki polwinitowej, czyli PVC. W praktyce dostajemy więc przewód z miedzianymi żyłami, izolacją XLPE i zewnętrzną osłoną, która ma chronić kabel w zwykłych trasach instalacyjnych.
To ważne rozróżnienie, bo sama litera nie mówi jeszcze wszystkiego o całym wyrobie. Spotyka się różne warianty wykonania, a część katalogów pokazuje też wersje z inną powłoką zewnętrzną, więc zawsze sprawdzam kartę techniczną konkretnego producenta. Wniosek jest prosty: YKXS nie jest „dowolnym kablem do ziemi”, tylko konkretną konstrukcją o określonych granicach pracy. I właśnie od tych granic zależy, czy kabel będzie dobrym wyborem dla danej instalacji.
Jeśli ktoś potrzebuje wersji z żyłą ochronną, w oznaczeniach pojawia się dopisek żo. To drobiazg, ale w praktyce oszczędza pomyłek przy zamówieniu i odbiorze robót. Od tego miejsca przechodzę już do parametrów, bo to one naprawdę decydują o zastosowaniu.

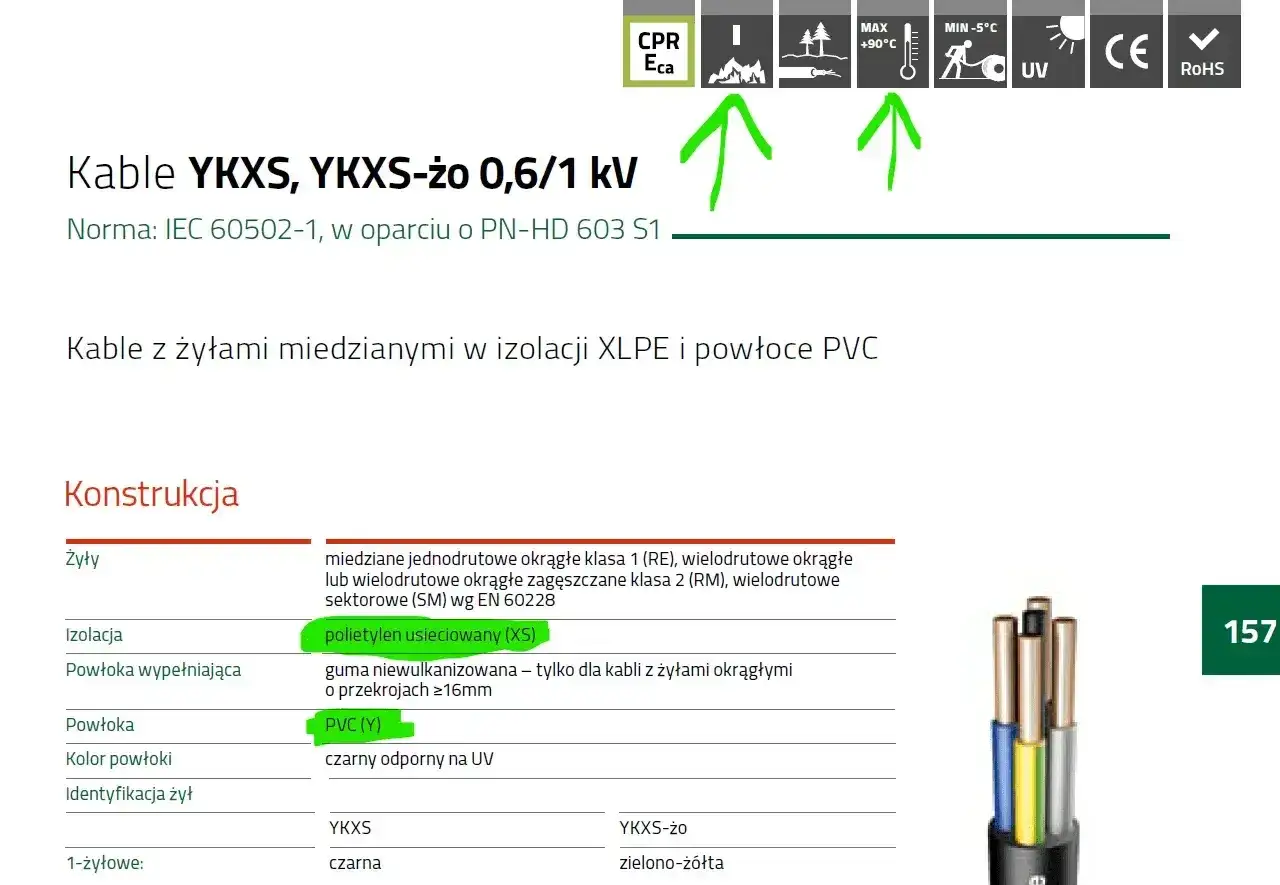

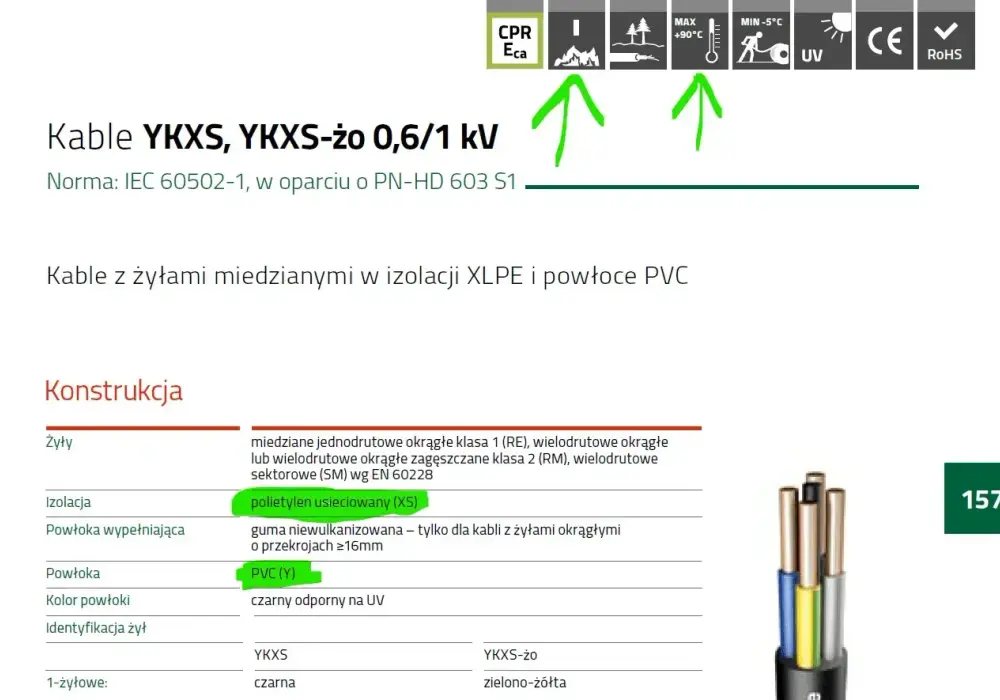

Jak zbudowany jest kabel YKXS i dlaczego ta konstrukcja działa
Najczęściej spotykana konstrukcja opiera się na miedzianych żyłach jednodrutowych lub wielodrutowych, izolacji XLPE, wypełnieniu stabilizującym geometrię kabla i czarnej powłoce zewnętrznej odpornej na UV. Taka budowa nie jest przypadkowa. XLPE znosi wyższą temperaturę niż klasyczne PVC, a powłoka zewnętrzna ma zabezpieczać kabel w typowych warunkach montażowych na zewnątrz i w gruncie.
| Cecha | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Napięcie znamionowe | 0,6/1 kV | To kabel do niskiego napięcia, stosowany w standardowych instalacjach zasilających. |
| Temperatura pracy żyły | +90°C | Może dłużej pracować pod obciążeniem niż kabel PVC. |
| Temperatura przy zwarciu | +250°C | Lepsza odporność na krótkotrwałe przeciążenia i zdarzenia awaryjne. |
| Minimalna temperatura układania | -5°C | W chłodzie trzeba uważać na sztywność kabla i warunki montażu. |
| Minimalny promień gięcia | 12 x D lub 15 x D | Zbyt ciasne łuki mogą uszkodzić żyłę i izolację. |
| Reakcja na ogień | IEC 60332-1-2, często Eca | To ważne przy doborze do budynków i tras wewnętrznych. |
Najbardziej odczuwalna różnica to właśnie 90°C zamiast 70°C. W kablu PVC ten margines jest niższy, więc przy długim obciążeniu YKXS zwykle zachowuje się spokojniej termicznie. W praktyce oznacza to mniej kompromisów przy dłuższych trasach, mocniejszych odbiornikach i miejscach, gdzie kabel pracuje godzinami, a nie tylko chwilowo.
Właśnie dlatego ten typ kabla dobrze sprawdza się tam, gdzie instalacja ma być trwała, a nie tylko „działać po odbiorze”. Z tej konstrukcji wynika też bardzo konkretne pytanie: gdzie faktycznie warto go stosować, a gdzie lepiej wybrać inny przewód.
Gdzie ten kabel sprawdza się najlepiej
YKXS to kabel do stałych tras zasilających. Najczęściej widzę go w instalacjach przemysłowych, rozdzielczych i zasilających, ale równie dobrze odnajduje się w budynkach mieszkalnych, obiektach usługowych i przy bardziej wymagających odcinkach zewnętrznych. Może być układany w ziemi, w kanałach kablowych, w pomieszczeniach, na zewnątrz, a w niektórych projektach także w betonie lub w wodzie, jeśli dopuszcza to projekt i lokalne przepisy.
- Zasilanie rozdzielnic głównych i podrozdzielnic.
- Przyłącza niskonapięciowe prowadzone w gruncie lub trasach zewnętrznych.
- Stałe zasilanie urządzeń o większym i długotrwałym poborze mocy.
- Po stronie AC instalacji fotowoltaicznych, między falownikiem a rozdzielnicą.
- W obiektach, gdzie przewód musi pracować w wyższej temperaturze otoczenia niż zwykły obwód domowy.
Po stronie AC w PV YKXS ma sens. Po stronie DC stringów już nie traktuję go jako zamiennika przewodu solarnego, bo tam obowiązują inne wymagania i inna logika doboru. To jedno rozróżnienie potrafi oszczędzić bardzo kosztownej pomyłki. Ważny jest też warunek mechaniczny: samo ułożenie w ziemi nie zwalnia z ochrony przed uszkodzeniem, odpowiedniej podsypki, głębokości i oznaczenia trasy.
Skoro wiemy już, gdzie kabel działa dobrze, pora zestawić go z najpopularniejszą alternatywą, bo właśnie na tym etapie najczęściej zapada decyzja zakupowa.
YKXS a YKY i inne popularne kable
Najczęściej porównuje się go z YKY, bo to dwa kable spotykane w podobnych zastosowaniach. Różnica nie polega na „lepszym” lub „gorszym” symbolu, tylko na parametrach pracy i zapasie termicznym. YKXS ma izolację XLPE, YKY zwykle PVC, a to od razu przekłada się na temperaturę pracy, odporność na zwarcie i zachowanie przy dłuższym obciążeniu.
| Cecha | YKXS | YKY |
|---|---|---|
| Izolacja | XLPE | PVC |
| Temperatura pracy | +90°C | +70°C |
| Temperatura przy zwarciu | +250°C | Zwykle +160°C lub +140°C, zależnie od przekroju |
| Margines przy dłuższym obciążeniu | Większy | Mniejszy |
| Zastosowanie | Trasy bardziej wymagające termicznie i zewnętrznie | Standardowe instalacje stałe |
Jeżeli trasa jest długa, kabel pracuje w cieple albo planujesz większe obciążenie, YKXS daje realny zapas. W dobrze dobranych warunkach obciążalność bywa o około 20% wyższa niż w kablach PVC, choć zawsze trzeba patrzeć na konkretną tabelę producenta i sposób ułożenia. Jeśli instalacja jest krótka, lekka i typowo domowa, różnica może nie uzasadniać dopłaty. I to jest uczciwy, techniczny punkt widzenia, a nie marketing.
Jak dobrać przekrój i trasę ułożenia bez kosztownych błędów
Przy doborze nie patrzę tylko na przekrój z katalogu. Najpierw liczą się obciążenie prądowe, długość trasy, spadek napięcia i sposób układania. Dopiero potem wybieram konkretny wariant. Dla tego samego kabla warunki w ziemi i w powietrzu mogą dać zupełnie inne wyniki, więc kalkulacja „na oko” szybko się mści.
- Ustalam rzeczywisty prąd obciążenia, a nie tylko moc urządzenia.
- Sprawdzam długość trasy i spadek napięcia, zwłaszcza przy długich odcinkach.
- Porównuję tabelę obciążalności dla sposobu ułożenia: ziemia, powietrze, kanał, beton.
- Dodaję zapas na rozruch, sezonowe obciążenie i ewentualną rozbudowę instalacji.
- Weryfikuję temperaturę otoczenia i warunki montażu, bo one wpływają na wynik końcowy.
Przy warunkach katalogowych można spotkać na przykład wartości rzędu 40 A dla 3x2,5 mm² w ziemi i 32 A w powietrzu, a dla 3x4 mm² odpowiednio 51 A i 43 A. To dobrze pokazuje, że miejsce ułożenia ma znaczenie tak samo duże jak sam przekrój. Z mojego punktu widzenia najgorszy błąd polega na zamawianiu kabla tylko „po mocy urządzenia”, bez sprawdzenia długości i warunków cieplnych.
Przy montażu warto też pamiętać o promieniu gięcia. Jeżeli kabel jest prowadzony przez ciasne przejścia lub ostre łuki, łatwo uszkodzić go jeszcze przed uruchomieniem. Samo „da się przeciągnąć” nie jest tutaj żadnym argumentem.
Na co zwrócić uwagę przy zakupie i odbiorze montażu
W przypadku kabli energetycznych lubię prostą zasadę: im mniej niedopowiedzeń przy zamówieniu, tym mniej problemów przy odbiorze. Dla YKXS sprawdzam przede wszystkim zgodność przekroju, liczbę żył, typ żyły, napięcie znamionowe oraz to, czy wersja faktycznie nadaje się do planowanej trasy. To jest moment, w którym najłatwiej wychwycić pomyłki zamówieniowe.
- Czy kabel ma oznaczenie 0,6/1 kV i właściwy przekrój.
- Czy liczba żył odpowiada schematowi instalacji.
- Czy potrzebna jest wersja z żyłą ochronną żo.
- Czy powłoka zewnętrzna ma odporność na UV, jeśli trasa idzie na zewnątrz.
- Czy producent podaje parametry układania, temperatury i promień gięcia.
- Czy kabel ma wymaganą klasę reakcji na ogień lub zgodność z projektem budowlanym.
Najczęstsze błędy pojawiają się nie na etapie zakupu, tylko montażu. Widuję zbyt ciasne łuki, układanie bez uwzględnienia temperatury otoczenia, brak ochrony mechanicznej w ziemi i traktowanie każdego czarnego kabla jak odpornego na wszystko. To tak nie działa. Nawet dobry kabel traci swoje zalety, jeśli instalator zignoruje warunki pracy albo wymogi producenta.
Jeżeli trasa ma iść przez elewację, dach, grunt albo przestrzeń techniczną z podwyższoną temperaturą, zawsze patrzę na całość, a nie tylko na cenę za metr. Na tym etapie najłatwiej odróżnić dobry wybór od pozornie oszczędnej decyzji, która później generuje poprawki.
Kiedy YKXS ma sens, a kiedy lepiej wybrać coś innego
YKXS wybieram wtedy, gdy instalacja ma być stała, stabilna i odporna termicznie. Ma sens przy dłuższych trasach, w gruncie, na zewnątrz, w zasilaniu urządzeń pracujących wiele godzin oraz po stronie AC instalacji fotowoltaicznych. Jeśli projekt wymaga większego marginesu niż daje klasyczny kabel PVC, to właśnie tutaj widać jego przewagę.
Nie widzę jednak powodu, żeby stosować go wszędzie. Przy krótkich, prostych obwodach wewnętrznych zwykły kabel może być wystarczający i bardziej ekonomiczny. Jeśli instalacja wymaga szczególnej odporności mechanicznej, chemicznej albo pracy w obszarze, gdzie producent zaleca inne rozwiązanie, lepiej dobrać kabel do warunków, a nie do samego symbolu. W praktyce YKXS jest dobrym wyborem tam, gdzie PVC zaczyna być zbyt ciasnym kompromisem. Jeśli chcesz, żeby instalacja działała długo i bez niespodzianek, patrz najpierw na obciążenie, trasę i środowisko pracy, a dopiero potem na cenę.
