Układ TN-C to jeden z najważniejszych sposobów prowadzenia ochrony w starszych i częściowo modernizowanych instalacjach niskiego napięcia. W tym tekście wyjaśniam, jak działa przewód PEN, gdzie ten układ ma sens, jakie ma ograniczenia i dlaczego przy modernizacji liczy się nie tylko sam schemat, ale też sposób rozdziału przewodów. Dorzucam też praktyczne porównanie z TN-S i TN-C-S, bo właśnie na tym etapie najłatwiej uniknąć kosztownych błędów.
Najważniejsze rzeczy o układzie TN-C w kilku punktach
- W układzie TN-C funkcje ochronna i robocza są połączone w jednym przewodzie PEN.
- Spotykam go głównie w starszych instalacjach i w części sieci zasilających.
- Na odcinku TN-C nie planuję wyłącznika RCD; stosuje się go dopiero po rozdziale PEN.
- Przerwanie PEN jest poważnym zagrożeniem, bo może pojawić się napięcie na obudowach urządzeń.
- Przy modernizacji najczęściej przechodzi się na TN-C-S, a dalej na TN-S w obwodach odbiorczych.
Na czym polega układ TN-C
Najprościej ujmując, w układzie TN-C przewód ochronny i neutralny są jednym przewodem PEN. To oznacza, że ten sam tor prowadzi prąd roboczy i pełni funkcję ochrony przeciwporażeniowej, więc nie ma osobnego PE i osobnego N. W obwodzie jednofazowym zwykle widzę dwa przewody: fazowy L i PEN; w trójfazowym cztery: L1, L2, L3 oraz PEN.
To rozwiązanie ma sens tylko w instalacjach stałych i przy odpowiednim przekroju przewodu wspólnego. W praktyce oznacza to co najmniej 10 mm2 Cu albo 16 mm2 Al, a także brak przypadkowych przerw w torze ochronno-neutralnym. Jeśli ktoś myli TN-C z nowoczesnym, rozdzielonym układem, bardzo łatwo robi później błędy przy doborze zabezpieczeń i rozdzielnicy.
Dlatego gdy opisuję ten układ, zaczynam zawsze od przewodu PEN, bo to on definiuje całą resztę. Z tego punktu naturalnie przechodzę do pytania, gdzie TN-C wciąż spotyka się w realnych budynkach i sieciach.
Gdzie wciąż spotykam ten układ

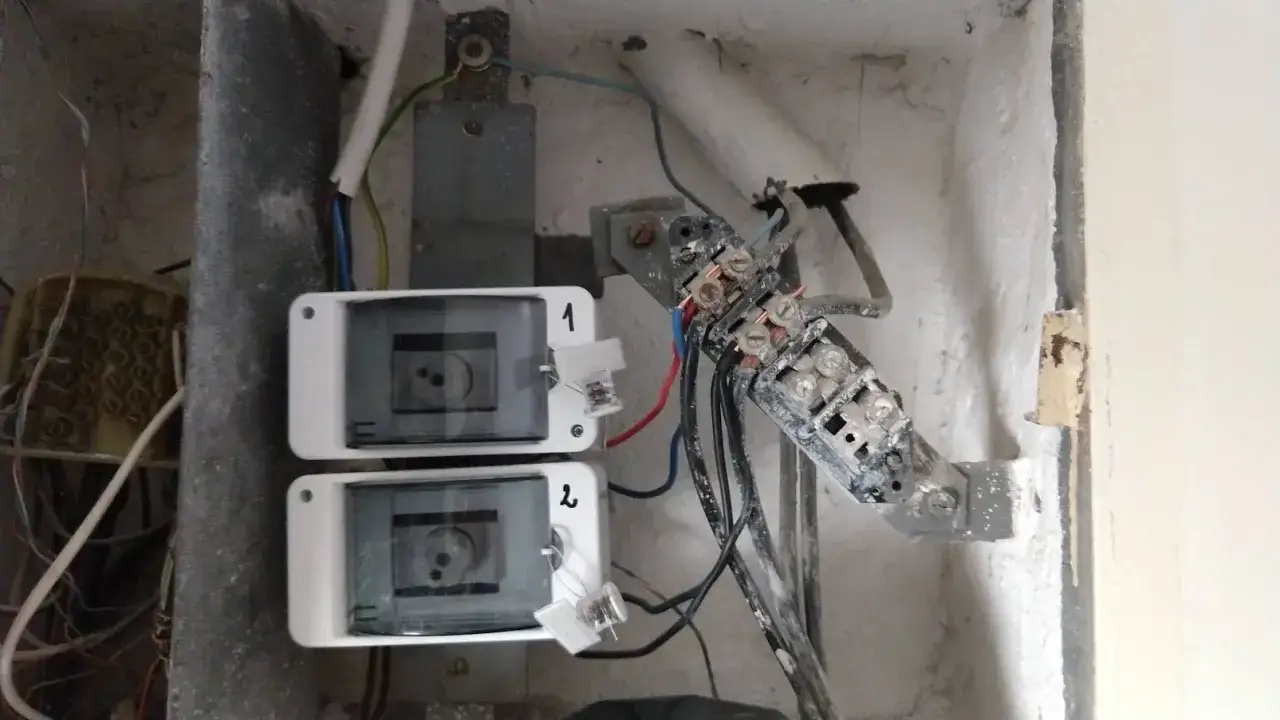

W 2026 roku TN-C najczęściej spotykam w starszych budynkach mieszkalnych, lokalach usługowych i w niektórych fragmentach sieci zasilających. To szczególnie częste tam, gdzie instalacja była robiona dawno temu i od lat przechodzi tylko drobne poprawki, bez pełnej przebudowy.
Typowy ślad to obwody dwuprzewodowe albo gniazda z mostkowaniem bolca ochronnego do przewodu PEN. Na pierwszy rzut oka wszystko działa, ale to nie jest dowód bezpieczeństwa. Z punktu widzenia eksploatacji ważniejsze jest to, czy instalacja ma poprawny tor ochronny i czy punkt rozdziału przewodów został wykonany świadomie, a nie przypadkiem.
W nowych projektach TN-C nie jest moim punktem odniesienia. Traktuję go raczej jako stan zastany, z którym trzeba umieć pracować, zanim dojdą nowe odbiorniki, takie jak fotowoltaika, pompa ciepła czy ładowarka EV.
Dlaczego wymaga ostrożności
Największa zaleta TN-C jest prozaiczna: mniej żył, prostsze prowadzenie i niższy koszt materiału. Historycznie miało to znaczenie, bo przy dużych długościach linii i ograniczonych możliwościach technicznych jeden przewód spełniający dwie funkcje był po prostu praktyczny.
Problem w tym, że ta oszczędność ma swoją cenę. Jeśli PEN zostanie uszkodzony lub źle połączony, bezpieczeństwo całej części instalacji spada gwałtownie. Wtedy na obudowach urządzeń może pojawić się niebezpieczne napięcie, a użytkownik często nie ma żadnego ostrzeżenia wcześniej.
- Zaleta - prostsza i tańsza infrastruktura.
- Zaleta - mniejsza liczba przewodów na odcinkach zasilających.
- Ograniczenie - jeden przewód odpowiada za ochronę i pracę roboczą.
- Ograniczenie - na odcinku TN-C nie stosuję wyłącznika RCD.
- Ograniczenie - trzeba pilnować ciągłości PEN i odpowiedniego przekroju.
Z mojego punktu widzenia właśnie tu leży sedno: TN-C nie jest „gorszy w teorii”, tylko bardziej wrażliwy na jakość wykonania i stan techniczny. To prowadzi wprost do porównania z układami, które dziś stosuje się częściej wewnątrz budynków.
Jak TN-C wypada na tle TN-S i TN-C-S
Różnice najlepiej widać obok siebie, bo w praktyce to nie nazwa decyduje o bezpieczeństwie, tylko miejsce rozdziału przewodów i sposób prowadzenia ochrony. TN-S daje osobny PE i N od początku, TN-C-S zaczyna z PEN, a potem rozdziela go na PE i N, a TN-C zostawia funkcje razem przez cały rozpatrywany odcinek.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Układ przewodów | Wspólny PEN | Osobne PE i N | Najpierw PEN, potem PE i N |
| Typowe zastosowanie | Starsze sieci i stare obwody | Nowe instalacje wewnętrzne | Przejście między siecią a budynkiem |
| Wyłącznik RCD | Nie na odcinku TN-C | Tak | Tak, ale dopiero po rozdziale PEN |
| Reakcja na awarię przewodu ochronnego | Najbardziej ryzykowna | Bezpieczniejsza | Bezpieczniejsza po poprawnym rozdziale |
| Typowa decyzja modernizacyjna | Zostawić tylko jako stan zastany | Projektować od nowa | Rozdzielić PEN możliwie blisko zasilania |
Najważniejszy praktyczny detal jest prosty: po rozdzieleniu PEN nie łączę już przewodów PE i N ponownie. Jeśli ktoś robi takie mostki „na wszelki wypadek”, tworzy układ, który wygląda znajomo, ale jest technicznie błędny. To właśnie dlatego przy modernizacji tak ważne jest ustalenie jednego, logicznego miejsca przejścia na nowszy układ.
Jeżeli mam wskazać jeden wniosek, to brzmi on tak: TN-C może istnieć jako część historycznej infrastruktury, ale wewnątrz budynku lepiej przejść na uporządkowany TN-C-S albo TN-S. A gdy układ jest stary, sensowna modernizacja zaczyna się od rozdziału PEN.

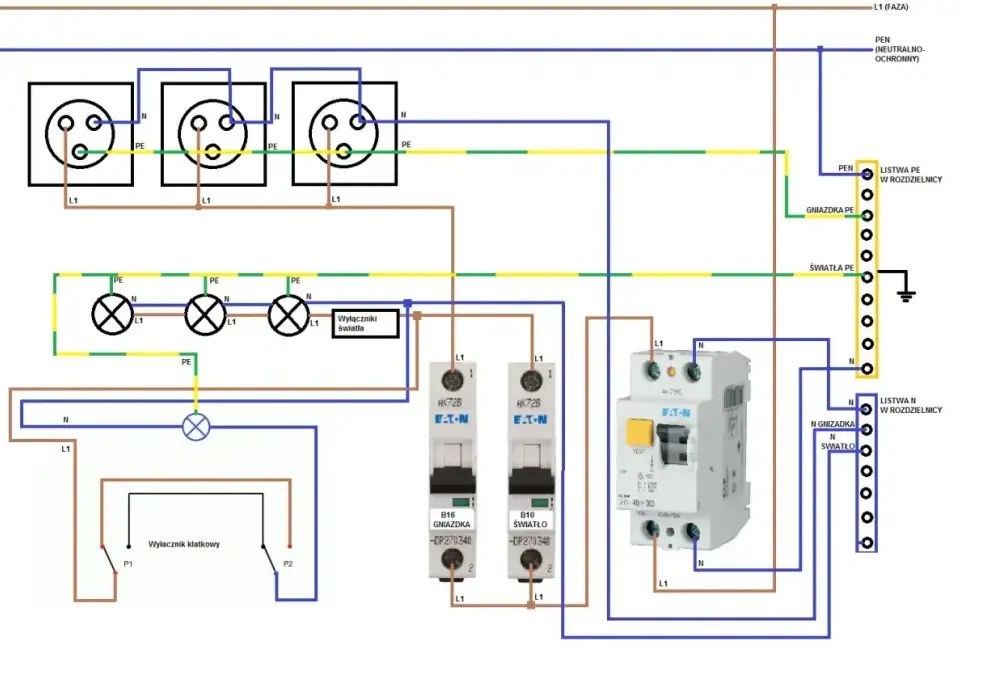

Jak modernizuję instalację z przewodem PEN
Nie zaczynam od kupowania osprzętu, tylko od ustalenia, gdzie naprawdę kończy się część z PEN, a zaczyna wewnętrzna instalacja odbiorcza. Najczęściej sensowny punkt rozdziału to złącze albo główna rozdzielnica, bo tam najłatwiej zachować porządek w ochronie i uziemieniu.
- Sprawdzam, czy PEN ma wymagany przekrój i dobrą ciągłość.
- Wykonuję rozdział na PE i N w jednym, kontrolowanym miejscu.
- Łączę punkt rozdziału z główną szyną wyrównawczą i uziemieniem budynku.
- Dopiero za rozdziałem planuję RCD, SPD i nowe obwody trzyżyłowe.
- Nie wracam z PE do N w puszkach, gniazdach ani prowizorycznych rozdzielniach.
To samo podejście stosuję, gdy do starego obiektu dochodzą nowe odbiorniki energetyczne. Fotowoltaika, pompa ciepła czy ładowarka samochodu elektrycznego potrafią szybko obnażyć słabości układu, który jeszcze jakoś działał przy samym oświetleniu i gniazdach.
Jeżeli modernizacja ma być trwała, patrzę na nią jako na przejście od starego stanu technicznego do uporządkowanego TN-C-S, a dalej do możliwie pełnego TN-S w obwodach wewnętrznych. To właśnie tam najłatwiej ograniczyć ryzyko i poprawić kompatybilność z nowoczesnymi urządzeniami.
Co sprawdzam podczas przeglądu starej instalacji z PEN
Przy przeglądzie nie patrzę wyłącznie na to, czy światło się świeci. Szukam objawów, które mówią coś o stanie przewodu PEN i połączeń wyrównawczych, bo to one decydują o tym, czy instalacja ma jeszcze zapas bezpieczeństwa.
- luźne zaciski i ślady grzania w rozdzielnicy, gnieździe lub puszce;
- pęknięcia, korozję albo mechaniczne uszkodzenia przewodu PEN;
- nieprawidłowe mostki między PE i N po punkcie rozdziału;
- brak głównego połączenia wyrównawczego z metalowymi elementami budynku;
- zbyt mały przekrój przewodu wspólnego w miejscu, gdzie ktoś chce zrobić oszczędną przeróbkę;
- brak sensownej dokumentacji po wcześniejszych modernizacjach.
Jeżeli przy takim przeglądzie pojawiają się wątpliwości, nie traktuję ich jako kosmetyki. W instalacji z przewodem PEN granica między poprawnym działaniem a realnym zagrożeniem bywa cienka, więc lepiej najpierw uporządkować ochronę, a dopiero potem dokładać nowe obwody i nowoczesne odbiory.
W praktyce właśnie to robi największą różnicę: nie sama nazwa układu, lecz to, czy przewód ochronny ma ciągłość, a rozdział i uziemienie zostały wykonane świadomie i w jednym miejscu.
