Poprawnie dobrany i podłączony wyłącznik różnicowoprądowy chroni przed porażeniem, a często także ogranicza ryzyko pożaru wywołanego upływem prądu. W praktyce nie chodzi tylko o sam aparat, ale o cały układ: przewód fazowy, neutralny, ochronny, typ RCD, czułość i rozdział obwodów w rozdzielnicy. Poniżej pokazuję schemat podłączenia różnicówki w wersji jednofazowej i trójfazowej oraz to, gdzie najczęściej pojawiają się błędy, przez które instalacja wyzwala bez powodu albo traci ochronę. Prace przy rozdzielnicy wykonuje się wyłącznie przy odłączonym zasilaniu, a odbiór najlepiej zostawić elektrykowi z pomiarami.
Najważniejsze zasady, zanim zaczniesz łączyć przewody
- Przewód fazowy i neutralny muszą przechodzić przez ten sam wyłącznik różnicowoprądowy.
- Przewód PE omija różnicówkę i trafia na osobną listwę ochronną.
- 30 mA to najczęstsza czułość dla ochrony ludzi w obwodach końcowych.
- Nie wolno mieszać neutralnych z różnych obwodów za jednym RCD.
- PV, EV i UPS często wymagają sprawdzenia typu aparatu, zwykle A, F albo B.
- Test przyciskiem T sprawdza mechanizm, ale nie zastępuje pełnych pomiarów instalacji.
Jak działa wyłącznik różnicowoprądowy i czego nie wolno z nim mylić
Różnicówka nie mierzy całego poboru prądu. Porównuje prąd wypływający z obwodu z prądem wracającym i zadziała wtedy, gdy część energii ucieknie inną drogą, na przykład przez obudowę urządzenia, wilgoć, uszkodzoną izolację albo człowieka. W dobrze działającym układzie suma prądów na przewodach roboczych powinna się zgadzać, a jeśli pojawi się różnica, aparat odłącza zasilanie w ułamku sekundy.
To dlatego przewód ochronny PE nie przechodzi przez tor pomiarowy, a przewody neutralne z różnych obwodów nie mogą się za nią mieszać. W praktyce wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego. Za przeciążenie i zwarcie odpowiada osobny MCB, czyli wyłącznik nadprądowy, albo RCBO, czyli aparat łączący ochronę różnicową i nadprądową w jednej obudowie. Z kolei przycisk testowy tworzy sztuczny upływ i pozwala sprawdzić, czy mechanizm zadziała.
Kiedy to jest jasne, schemat połączeń przestaje wyglądać jak zbiór losowych zacisków, a staje się logicznym układem torów.

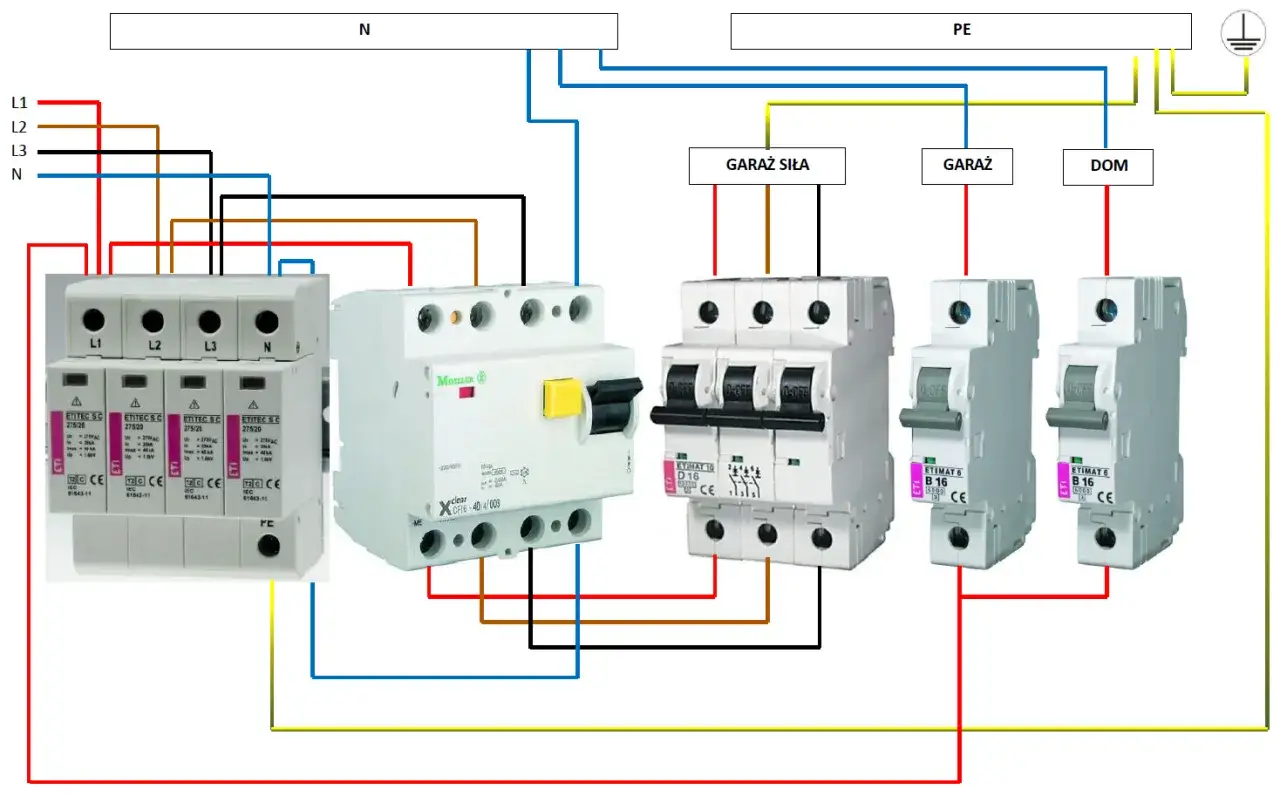

Jak wygląda schemat podłączenia różnicówki w instalacji jednofazowej
W jednofazowym układzie 230 V do aparatu prowadzi się tylko dwa przewody robocze: fazę L i neutralny N. Jeśli model jest opisany jako 1P+N lub 2-biegunowy, to właśnie tak go czytam w praktyce, a nie przez skojarzenia z wyglądem obudowy. Ja przy takim montażu zawsze zaczynam od sprawdzenia nadruku na zaciskach, bo niektóre aparaty mają określony kierunek zasilania, a inne dopuszczają podłączenie z obu stron.
| Przewód | Gdzie trafia | Na co zwracam uwagę |
|---|---|---|
| L | Przez RCD do obwodu | Kierunek zgodny z oznaczeniem wejścia i wyjścia |
| N | Przez RCD do obwodu | Nie mieszać z neutralnym innego obwodu |
| PE | Na osobną listwę ochronną | Nigdy nie prowadzić przez aparat |
W typowym układzie zasilanie i odbiór są opisane na obudowie, więc nie zakładam z góry, że góra zawsze oznacza wejście, a dół wyjście. W nowych rozdzielnicach to detal, który decyduje o poprawnym działaniu testu i o tym, czy po załączeniu nie pojawi się niepotrzebne wyzwalanie. Kolor przewodu pomaga, ale nie zastępuje oznaczeń i pomiaru.
- Wyłącz zasilanie i potwierdź brak napięcia miernikiem.
- Podłącz L i N zasilania do zacisków wejściowych zgodnych ze schematem producenta.
- Z wyjścia RCD prowadź L i N dalej do chronionego obwodu lub do wyłącznika nadprądowego tego obwodu.
- Przewód PE poprowadź osobno na listwę ochronną.
- Sprawdź, czy neutralny danego obwodu nie wraca wspólną listwą z innym RCD.
- Po załączeniu wykonaj test przyciskiem T.
Najważniejsza zasada jest prosta: każdy obwód chroniony przez jedną różnicówkę musi mieć swój własny powrót neutralny. Jeśli kilka obwodów miesza się na jednej listwie N, aparat zaczyna widzieć błąd tam, gdzie problemem jest rozdzielnica, nie sam wyłącznik. Gdy układ jednofazowy jest opanowany, przejście do trzech faz sprowadza się głównie do większej liczby torów i większej dyscypliny w rozdziale przewodów.

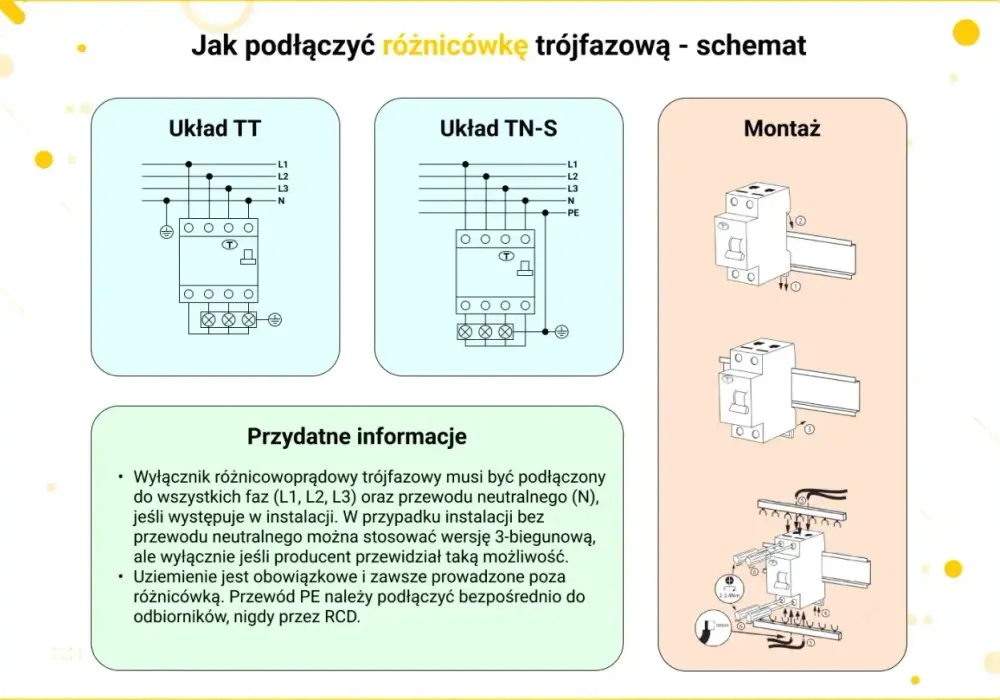

Jak podłączyć różnicówkę w układzie trójfazowym
W obwodzie 3-fazowym do aparatu prowadzi się wszystkie żyły robocze: L1, L2, L3 i N. PE nadal idzie osobno, a sam RCD musi mieć liczbę biegunów zgodną z układem instalacji, zwykle 4P dla obwodu 3-fazowego z neutralnym. W instalacjach bez przewodu N nie ma sensu kopiować rysunku z innego modelu, bo trzeba sprawdzić, czy dany aparat i sposób podłączenia są dla takiego układu dopuszczone przez producenta.
| Sytuacja | Co robię | Dlaczego to ważne |
|---|---|---|
| 3-fazowy obwód z N | Prowadzę L1, L2, L3 i N przez ten sam RCD | Aparat porównuje wszystkie prądy robocze i widzi upływ |
| Instalacja z rozdziałem PEN | Montaż wykonuję po prawidłowym rozdziale PEN na N i PE | Po rozdziale nie wolno mieszać przewodów ochronnych z neutralnymi |
| Układ TT | Dobór RCD traktuję jako element podstawowy | Tu selektywność i uziemienie mocno wpływają na bezpieczeństwo |
W praktyce różne modele mają różny układ zacisków N, czasem po lewej, czasem po prawej. Dla mnie jedyna sensowna zasada brzmi: czytam symbole na obudowie, nie pamięć z poprzedniego montażu. To szczególnie ważne przy większych rozdzielnicach, gdzie jeden błąd na etapie prowadzenia neutralnych potrafi wywołać serię fałszywych zadziałań.
Właśnie dlatego w układach wielofazowych tak dużo uwagi poświęcam nie samemu aparaturowi, tylko porządkowi w przewodach. To on decyduje, czy instalacja będzie pracowała spokojnie, czy zacznie reagować na każdy większy odbiornik.
Jak dobrać typ i czułość do domu, fotowoltaiki i ładowarki EV
Na etapie doboru nie patrzę tylko na prąd znamionowy In. Dla użytkownika ważniejsze są czułość IΔn i typ: pierwsza mówi, przy jakim upływie aparat zadziała, druga określa, jaki przebieg prądu różnicowego rozpozna. W domu, gdzie rośnie liczba zasilaczy, falowników i elektroniki, to właśnie ten wybór najczęściej decyduje o spokojnej pracy instalacji. IΔn to znamionowy prąd różnicowy, czyli próg zadziałania zabezpieczenia.
Czułość, która ma sens w praktyce
| Czułość | Typowe zastosowanie | Mój praktyczny komentarz |
|---|---|---|
| 30 mA | Ochrona dodatkowa ludzi, obwody gniazd, łazienki, garaż, ogród | Najczęstszy wybór dla obwodów końcowych |
| 100 mA | Stopień pośredni lub układy z dodatkowymi wymaganiami | Stosuję tylko wtedy, gdy projekt faktycznie tego wymaga |
| 300 mA | Ochrona przeciwpożarowa, selektywna ochrona nadrzędna | Selektywny, czyli z opóźnionym zadziałaniem, zostawia pierwszeństwo niższym zabezpieczeniom |
Przeczytaj również: Uziemienie fundamentowe - jak zrobić to dobrze i uniknąć błędów?
Typ, który pasuje do współczesnych odbiorników
| Typ | Jakie prądy rozpoznaje | Kiedy ma sens |
|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody, dziś raczej nie jako domyślny wybór |
| A | Prąd przemienny i pulsujący prąd stały | Najczęściej sensowny wybór do domu i większości współczesnych obwodów |
| F | Obciążenia z elektroniką i część jednofazowych napędów | Gdy producent urządzenia albo projekt instalacji tego wymaga |
| B | AC, pulsujący DC i gładki DC | Fotowoltaika, falowniki, ładowarki do auta elektrycznego, UPS, napędy |
W fotowoltaice, przy falownikach, ładowarkach EV i UPS-ach nie zgaduję typu na pamięć. Te urządzenia potrafią generować składowe DC albo nietypowe przebiegi, więc czasem wymagają typu B, a czasem rozwiązania wskazanego w instrukcji producenta. Jeśli w jednym obwodzie działa dużo elektroniki, często bardziej opłaca się też rozdzielić instalację na kilka RCD niż upychać wszystko pod jeden aparat.
Jeżeli obwód ma być naprawdę samodzielny, dobrym rozwiązaniem bywa RCBO. To wyłącznik różnicowoprądowy z członem nadprądowym, dzięki któremu jeden obwód ma osobne zabezpieczenie na przeciążenie, zwarcie i upływ prądu. W praktyce taki układ bywa wygodniejszy niż jedna różnicówka dla całego piętra.
To właśnie dobór typu i czułości decyduje, czy instalacja będzie działać spokojnie, czy zacznie wyzwalać przy każdym uruchomieniu falownika albo zasilacza.
Najczęstsze błędy połączeniowe i ich objawy
Z mojego doświadczenia największe kłopoty nie wynikają z samego aparatu, tylko z prowadzenia neutralnych i zbyt dużego zagęszczenia obwodów pod jednym RCD. Kiedy instalacja wyzwala bez przewidywalnego powodu, w pierwszej kolejności sprawdzam właśnie listwę N i to, czy za różnicówką nie ma mostka między N a PE. W drugiej kolejności patrzę na typ aparatu i liczbę odbiorników z elektroniką.
| Błąd | Co się dzieje | Co sprawdzam jako pierwsze |
|---|---|---|
| Wspólny neutralny dla kilku RCD | Aparat wyzwala losowo albo po włączeniu obciążenia | Czy każdy obwód ma przypisany własny powrót N |
| Mostek N-PE za różnicówką | Natychmiastowe wyzwolenie albo brak poprawnej ochrony | Czy nie ma połączenia między neutralnym a ochronnym na odbiorach |
| Przewód omijający tor RCD | Część instalacji nie jest chroniona | Czy wszystkie żyły robocze przechodzą przez ten sam aparat |
| Zły typ dla elektroniki, PV lub EV | Fałszywe wyzwalanie albo brak reakcji na składową DC | Czy typ aparatu zgadza się z dokumentacją urządzenia |
| Zbyt wiele obwodów pod jedną różnicówką | Sumują się prądy upływu i rośnie liczba niepotrzebnych zadziałań | Czy podział rozdzielnicy nie jest zbyt agresywny |
Po usunięciu typowych pomyłek zostaje już tylko poprawna weryfikacja, bez której nawet dobry schemat pozostaje teorią.
Co sprawdzić po montażu, żeby nie zostawić ukrytej usterki
Po montażu zawsze robię dwa poziomy sprawdzenia. Najpierw oględziny i test przyciskiem T, potem pomiary ochronne, bo sam test ręczny nie powie mi wszystkiego o stanie przewodów i izolacji. Jeśli aparat nie reaguje na test, nie zakładam od razu jego uszkodzenia. Najpierw sprawdzam zgodność okablowania ze schematem producenta i to, czy tor testowy ma prawidłowe zasilanie.
| Co sprawdzam | Po co | Ograniczenie |
|---|---|---|
| Przycisk testowy | Szybko weryfikuje mechanizm wyzwalania | Nie zastępuje pełnego pomiaru |
| Czas i prąd zadziałania | Pokazuje, czy aparat działa w parametrach | Wymaga odpowiedniego miernika |
| Izolację i ciągłość PE | Wykrywa uszkodzenia przewodów i mostki | Wykonuje się przy odłączonym zasilaniu |
| Opis obwodów w rozdzielnicy | Ułatwia serwis i lokalizację usterki | Bez opisu nawet dobry montaż robi się nieczytelny |
W części dokumentacji producentów pojawia się zalecenie regularnego testu co pół roku, ale ja traktuję to jako minimum orientacyjne, nie zastępstwo dla instrukcji konkretnego modelu. Najważniejsze jest to, by testować aparat cyklicznie, a nie tylko przy odbiorze. Dopiero po takim sprawdzeniu można uznać, że układ jest naprawdę gotowy do pracy.
Co jeszcze warto uwzględnić w nowoczesnej rozdzielnicy
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: prosta rozdzielnica z dobrze opisanymi obwodami wygrywa z rozbudowaną, ale chaotyczną. Osobny neutralny dla każdego RCD, brak mostków N-PE za aparatem, właściwy typ dla elektroniki i sensowny podział obwodów robią większą różnicę niż sam koszt markowego aparatu. To właśnie porządek w rozdzielnicy najczęściej decyduje o tym, czy instalacja będzie działać latami bez niespodzianek.
Przy fotowoltaice, magazynie energii, ładowarce samochodu elektrycznego albo UPS-ie sprawdzam dokumentację urządzenia jeszcze przed montażem. To właśnie tam najczęściej pojawiają się wymagania dotyczące typu B, selektywności, dodatkowej ochrony przeciwprzepięciowej albo konkretnego układu uziemienia. Jeżeli nie masz pewności co do rozdziału PEN, układu TT albo doboru typu aparatu, traktuję to jako zadanie dla elektryka z pomiarami, a nie pole do prób.
Najbezpieczniej przyjąć, że dobry schemat to nie ten najbardziej efektowny na papierze, ale ten, który da się poprawnie zmierzyć, opisać i utrzymać bez zgadywania.
