Przy płycie indukcyjnej nie ma miejsca na przypadkowy przewód. Liczy się moc urządzenia, liczba faz, długość trasy i sposób zabezpieczenia obwodu, bo od tego zależy zarówno bezpieczeństwo, jak i to, czy sprzęt wykorzysta pełną wydajność bez wybijania zabezpieczeń. W praktyce na pytanie, jaki kabel do indukcji będzie właściwy, odpowiada się nie jednym hasłem, tylko zestawem kilku decyzji technicznych.
Najważniejsze decyzje przy doborze przewodu do płyty indukcyjnej
- Najpierw sprawdzam instrukcję konkretnego modelu, bo to ona ma pierwszeństwo przed ogólnymi tabelami.
- W typowych nowych instalacjach najczęściej spotyka się 5x2,5 mm² dla zasilania 400 V i 3x4 mm² dla 230 V.
- Przy większej mocy, dłuższej trasie albo starszej instalacji często trzeba dobrać grubszy przewód, np. 5x4 mm² lub 5x6 mm².

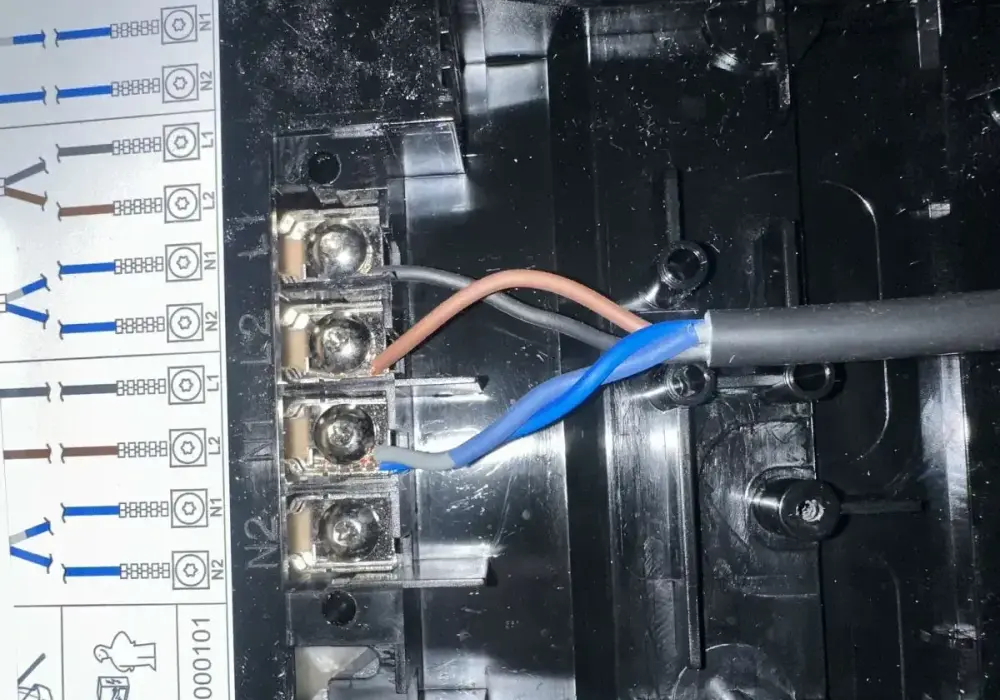

- Płyta powinna mieć osobny obwód, a połączenie musi być wykonane zgodnie ze schematem producenta.
- Nie mieszam przewodu instalacyjnego w ścianie z elastycznym przewodem przyłączeniowym przy samej płycie.
- Jeśli w budynku są stare aluminiowe przewody, dobór kabla traktuję jako moment na realną ocenę całej linii, a nie tylko samej płyty.
Od czego naprawdę zależy wybór przewodu
Ja zawsze zaczynam od trzech rzeczy: mocy płyty, rodzaju zasilania i długości trasy od rozdzielnicy do punktu przyłączenia. Sama tabliczka znamionowa nie wystarcza, bo dwie płyty o podobnej mocy mogą mieć inne wymagania dotyczące liczby żył, zabezpieczenia i sposobu podłączenia. Ważny jest też sposób montażu: przewód nie może być zgnieciony, prowadzony przy gorących elementach ani układany w miejscu, w którym później trudno go skontrolować.
W kuchni liczy się również bilans całego obwodu. Jeśli płyta ma pracować razem z piekarnikiem, zmywarką albo innym mocnym odbiornikiem, przestaje to być prosta decyzja o jednym kablu. Wtedy patrzę na całą instalację, a nie tylko na samą płytę. To dobry moment, żeby przejść od ogólnych zasad do konkretnych przekrojów przewodów.
Najczęściej stosowane przekroje przewodów
W praktyce największy sens ma porównanie kilku najczęstszych scenariuszy. Poniżej zestawiam je tak, jak robiłbym to przy realnym remoncie kuchni, a nie w katalogowej teorii.
| Sytuacja | Najczęściej spotykany przewód | Do czego pasuje | Na co zwrócić uwagę |
|---|---|---|---|
| Standardowa płyta 400 V | 5x2,5 mm² | Większość pełnowymiarowych płyt w nowych instalacjach | To częsty wybór, ale tylko wtedy, gdy instrukcja konkretnego modelu nie wymaga więcej |
| Płyta 230 V | 3x4 mm² | Modele jednofazowe, gdy całość pracuje na jednym obwodzie | Przy większej mocy albo dłuższej trasie często trzeba rozważyć większy przekrój |
| Wyższa moc lub dłuższy przebieg | 5x4 mm² albo 5x6 mm² | Duże płyty, rozbudowane kuchnie, dłuższa trasa przewodu | Tu nie zgaduję, tylko sprawdzam spadek napięcia i zalecenia producenta |
| Model kompaktowy lub niskomocowy | Zgodnie z instrukcją | Małe płyty i urządzenia o specjalnej konstrukcji | Nie przenoszę wymagań z innego modelu, nawet jeśli wyglądają podobnie |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: dla typowej płyty 400 V najczęściej kończy się na 5x2,5 mm², a dla jednofazowej 230 V na 3x4 mm². To jednak nadal nie jest uniwersalna reguła dla każdego modelu. W instrukcjach producentów trafiają się też inne wymagania, zwłaszcza przy konkretnym ograniczeniu mocy albo niestandardowym schemacie zacisków.
Właśnie dlatego traktuję te wartości jako punkt wyjścia, a nie gotową odpowiedź dla każdej kuchni. Gdy to jest już jasne, trzeba rozdzielić dwa pojęcia, które często są mylone: przewód w ścianie i przewód przy samej płycie.
Kabel w ścianie i przewód przy płycie to dwie różne rzeczy

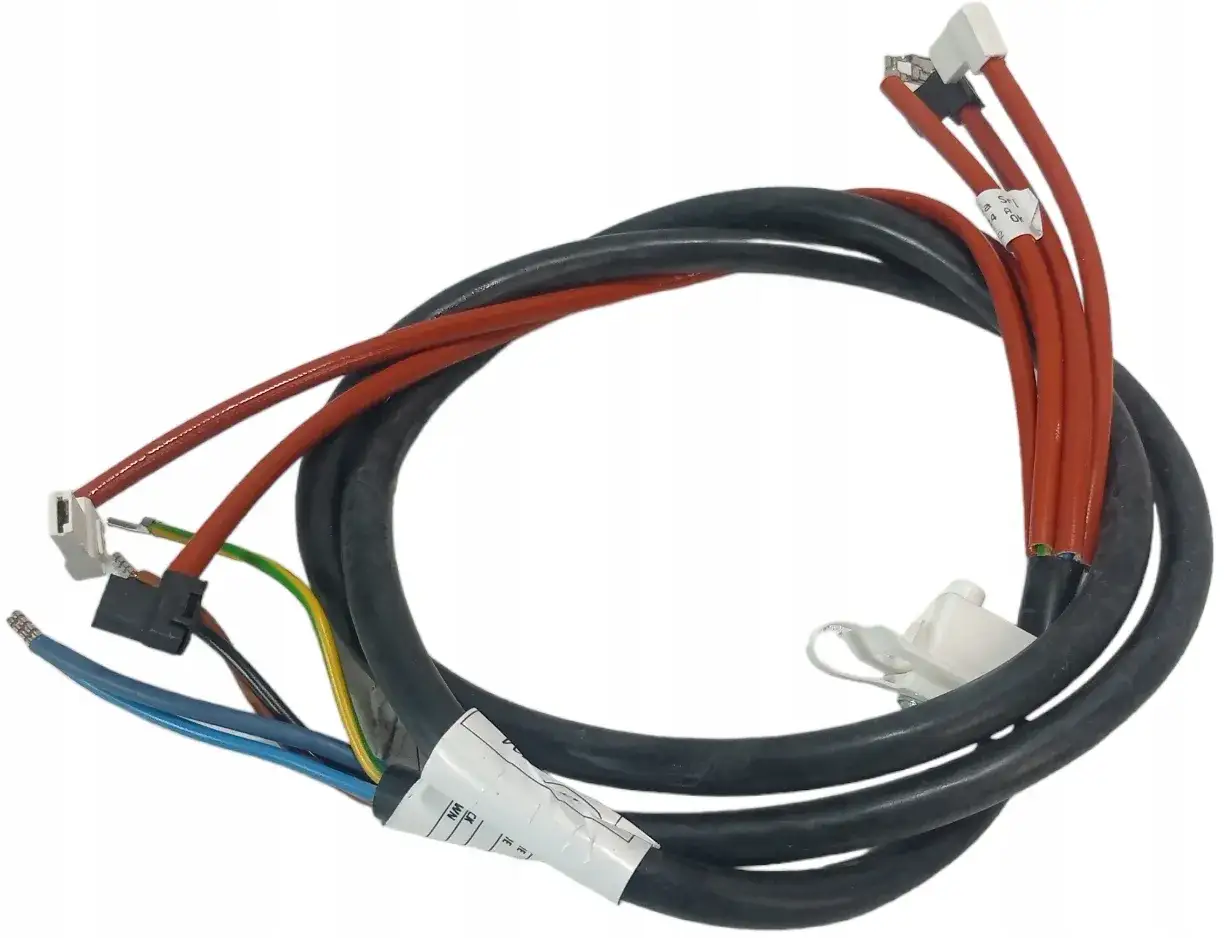

To ważne rozróżnienie, bo wiele nieporozumień zaczyna się od słowa „kabel”. W instalacji stałej w ścianie stosuje się przewód przeznaczony do instalacji elektrycznej, natomiast przy samej płycie często pracuje elastyczny przewód przyłączeniowy wskazany przez producenta. W praktyce chodzi o to, żeby przewód był dobrany nie tylko do prądu, ale też do temperatury i sposobu układania.
W instrukcjach nowoczesnych płyt często pojawiają się przewody typu H05V2V2-F albo podobne elastyczne rozwiązania, ale nie traktuję tego jako zachęty do dowolnego zamieniania przewodów. Najbezpieczniej jest trzymać się schematu z instrukcji i nie przedłużać przewodu „na szybko”, zwłaszcza w zabudowie kuchennej. Przewód nie powinien być prowadzony przez ostre krawędzie, przy gorących elementach piekarnika ani w miejscu, gdzie szuflada lub panel mogą go dociskać.
W praktyce oznacza to jedno: sam przekrój to za mało. Liczy się też typ przewodu, jego odporność na temperaturę i sposób poprowadzenia. Gdy ta część jest dobrze zrobiona, można sensownie przejść do zabezpieczenia całego obwodu.
Jak zabezpieczyć obwód, żeby instalacja pracowała bezpiecznie
Przy płycie indukcyjnej nie lubię półśrodków. Najlepiej sprawdza się osobny obwód poprowadzony z rozdzielnicy, przeznaczony wyłącznie dla tego urządzenia. Dzięki temu łatwiej dobrać zabezpieczenie, kontrolować obciążenie i uniknąć sytuacji, w której płyta konkuruje o prąd z innym mocnym sprzętem.
W dokumentacjach producentów często pojawiają się konkretne wartości zabezpieczeń, np. 32 A dla wybranych modeli lub 2 x 16 A przy zasilaniu wielofazowym. Do tego dochodzi wymaganie rozłącznika lub wyłącznika z odpowiednim odstępem styków, zwykle minimum 3 mm. Nie traktuję tych zapisów jako formalności, tylko jako część realnego bezpieczeństwa użytkowania.
- Obwód powinien być dobrany do mocy płyty, a nie do tego, co akurat „da się podłączyć”.
- Zabezpieczenie nadprądowe musi odpowiadać przekrojowi przewodu i obciążeniu.
- Jeśli instalacja jest stara, zwłaszcza aluminiowa, potrzebna jest ocena całej linii, nie tylko samego odcinka przy płycie.
- Przy remoncie warto zostawić zapas na przyszłą wymianę sprzętu na mocniejszy model.
Jeżeli ktoś pyta mnie, kiedy bez dyskusji wzywać elektryka, odpowiedź jest prosta: gdy nie ma osobnego obwodu, nie wiadomo, jaka jest rzeczywista liczba faz, instalacja jest stara albo płyta ma iść w zabudowę razem z innym mocnym urządzeniem. To oszczędza późniejszych problemów, a często także kosztów poprawki. Z tak przygotowanym obwodem łatwiej uniknąć najczęstszych błędów montażowych.
Najczęstsze błędy przy podłączaniu indukcji
Tu najczęściej widać pośpiech. Ktoś chce zaoszczędzić na przewodzie, ktoś inny zakłada, że skoro „na forum napisali 2,5 mm²”, to wszystko będzie działać. W praktyce właśnie takie skróty kończą się grzaniem przewodu, losowym wybijaniem zabezpieczeń albo ograniczeniem mocy płyty.
- Dobór przewodu wyłącznie po „standardzie z internetu”, bez sprawdzenia instrukcji konkretnego modelu.
- Użycie zbyt cienkiego przewodu przy zasilaniu jednofazowym o dużej mocy.
- Łączenie płyty z piekarnikiem na jednym obwodzie bez obliczenia obciążenia.
- Przedłużanie przewodu zamiast doprowadzenia właściwej linii z rozdzielnicy.
- Prowadzenie przewodu w miejscu narażonym na temperaturę, zagięcia lub przygniecenie.
Objawy błędów są dość czytelne: zabezpieczenie wybija przy większym obciążeniu, płyta ogranicza moc, a czasem instalacja nagrzewa się bardziej, niż powinna. To już nie jest detal montażowy, tylko sygnał, że coś w obwodzie trzeba poprawić. Na koniec zostaje jeszcze jedna rzecz, którą warto przemyśleć przed zakupem samego kabla.
Co sprawdzić przed zakupem, żeby instalacja nie zablokowała przyszłej wymiany płyty
Jeśli robię instalację od zera albo przy okazji większego remontu, nie wybieram przewodu „na styk”. Wolę zostawić zapas, bo płyta kupiona dziś nie musi być ostatnią. Zmiana modelu na mocniejszy albo przejście z 230 V na 400 V jest dużo prostsze, gdy obwód od początku został przygotowany rozsądnie.
Przed zakupem sprawdzam więc trzy rzeczy: moc nowej płyty, układ zasilania w mieszkaniu i długość trasy przewodu. Jeżeli którakolwiek z tych zmiennych jest niepewna, nie ryzykuję zgadywania. W kuchni lepiej raz dobrać przewód z zapasem niż później przerabiać zabudowę i poprawiać to, co dało się zrobić od razu.
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: przewód do indukcji dobiera się nie „na oko”, tylko do konkretnego modelu, konkretnego obwodu i konkretnej instalacji. To podejście jest najprostsze, a jednocześnie najbezpieczniejsze, zwłaszcza gdy kuchnia ma działać bez problemów przez lata.
