Mostkowanie gniazdka to temat, przy którym łatwo pomylić poprawne łączenie równoległe z dawnym zerowaniem albo z błędnym układem szeregowym. W tym tekście wyjaśniam, jak działa taki obwód, kiedy stosuje się mostki, co oznaczają zaciski L, N i PE oraz jakie błędy najczęściej kończą się przegrzewaniem albo awarią całego ciągu gniazd.
Najważniejsze zasady, które porządkują ten temat
- W domowej instalacji gniazda łączy się równolegle, dzięki czemu każde dostaje pełne napięcie 230 V.
- W nowych układach przewody PE i N prowadzi się osobno; nie wolno mylić tego z dawnym zerowaniem.
- Mostek ma sens tylko wtedy, gdy osprzęt i zaciski są do tego przewidziane.
- Przewód, złączka i zabezpieczenie muszą pasować do obciążenia obwodu, a nie tylko do samego gniazda.
- Po montażu liczą się także pomiary i odbiór, nie wyłącznie to, że gniazdko działa.
Co naprawdę oznacza taki mostek w instalacji
W praktyce to pojęcie bywa używane w trzech znaczeniach. Pierwsze dotyczy przeniesienia zasilania na kolejne gniazdo w tym samym obwodzie, drugie - krótkiego połączenia między zaciskami w osprzęcie, a trzecie odnosi się do starego zerowania w instalacjach dwuprzewodowych. Ja rozdzielam te przypadki od razu, bo z każdego wynika inny poziom ryzyka i inne zasady montażu.
| Określenie | Co oznacza | Jak to traktować dziś |
|---|---|---|
| Połączenie równoległe | Każde gniazdo dostaje zasilanie z tego samego obwodu niezależnie od pozostałych | Standard w instalacjach domowych |
| Mostek w osprzęcie | Krótkie połączenie między zaciskami albo sekcjami jednego elementu | Dopuszczalne tylko wtedy, gdy przewidział to producent i projekt instalacji |
| Zerowanie | Łączenie przewodu ochronnego z neutralnym w starych układach dwuprzewodowych | Rozwiązanie historyczne, nie wzorzec do nowych prac |
Jeśli ktoś wrzuca wszystkie trzy pojęcia do jednego worka, łatwo dochodzi do błędnego wniosku, że przewody można łączyć „jak leci”. W instalacji elektrycznej to prosta droga do problemów, które najpierw są niewidoczne, a potem robią się kosztowne.
Dlaczego gniazda łączy się równolegle, a nie szeregowo
Instalacja mieszkaniowa ma zapewnić, że każde gniazdo pracuje przy pełnych 230 V i nie zależy od tego, co dzieje się z sąsiednim punktem. Rozporządzenie w sprawie warunków technicznych wymaga też wydzielonych obwodów dla gniazd ogólnego przeznaczenia, łazienki, kuchni i odbiorników wymagających indywidualnego zabezpieczenia. W praktyce daje to większą niezawodność, łatwiejszą diagnostykę i mniejsze ryzyko, że awaria jednego punktu wyłączy pół mieszkania.
| Układ | Jak działa | Co się dzieje przy awarii | Ocena w typowym mieszkaniu |
|---|---|---|---|
| Równoległy | Każde gniazdo dostaje ten sam potencjał z obwodu | Pozostałe punkty zwykle działają dalej | Standard |
| Szeregowy | Prąd przechodzi przez kolejne punkty po kolei | Jeden problem zatrzymuje cały ciąg | Nie do zastosowania w zwykłej instalacji |
| Stare zerowanie | Bolec ochronny był łączony z neutralnym w instalacji dwuprzewodowej | Awaria przewodu N mogła stworzyć realne zagrożenie | Tylko historyczne rozwiązanie, nie wzorzec do nowych prac |
To właśnie dlatego gniazd nie projektuje się jak łańcucha, w którym jeden element trzyma cały układ. W dobrym obwodzie każdy punkt ma własną, stabilną drogę zasilania, a nie nadzieję, że poprzedni zacisk wytrzyma wszystko.

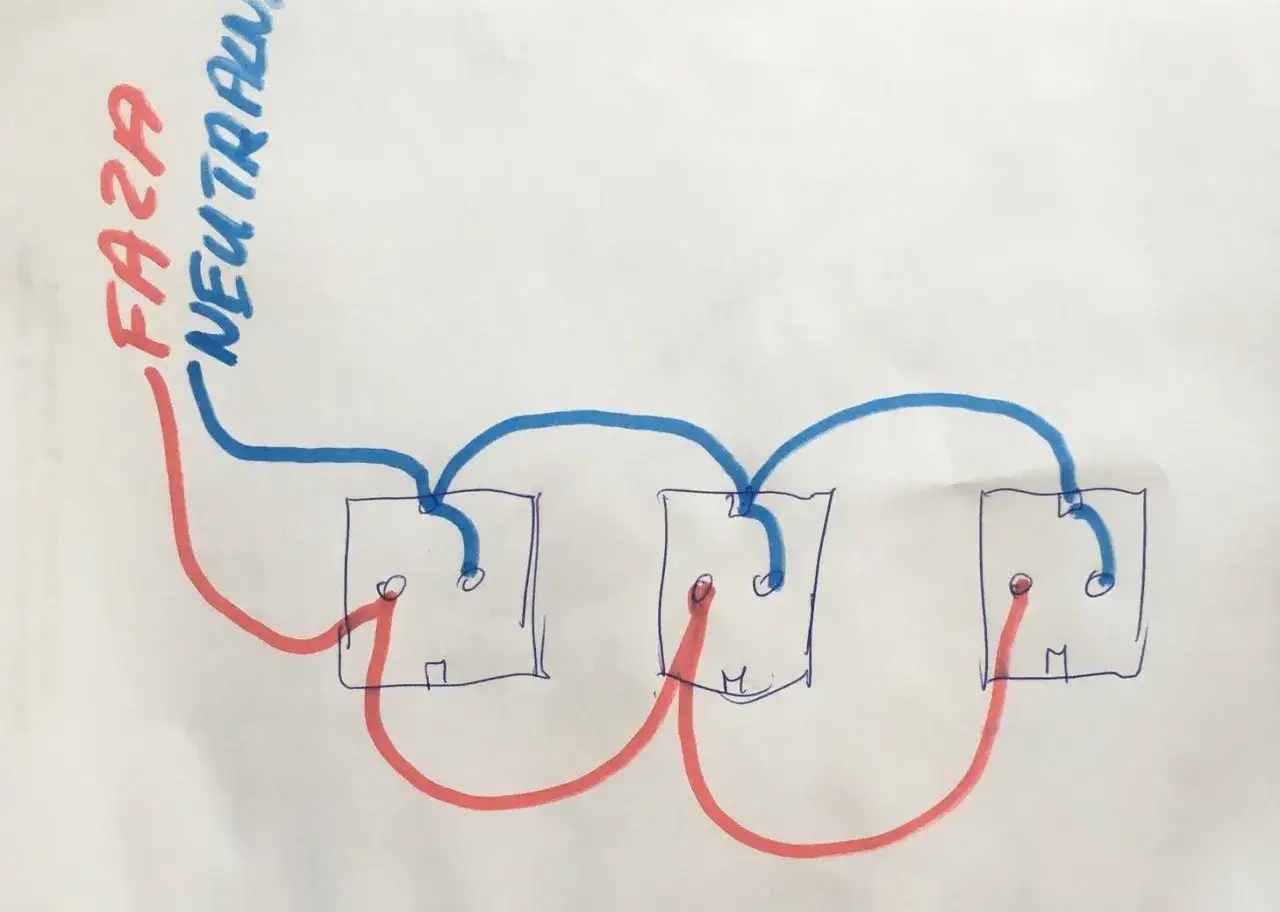

Jak wygląda poprawne połączenie przewodów w praktyce
W typowym obwodzie gniazdowym prowadzi się trzy żyły: fazową L, neutralną N i ochronną PE. L dostarcza napięcie robocze, N zamyka obwód, a PE odpowiada za ochronę przeciwporażeniową, dlatego ten przewód traktuję jako pierwszy do sprawdzenia, a nie jako dodatek na końcu.
Gniazdo podwójne w jednej ramce
W wielu modelach producent przewidział wewnętrzny mostek między sekcjami. To wygodne, ale ma sens tylko wtedy, gdy osprzęt jest przeznaczony do takiego montażu i ma odpowiednią liczbę zacisków. Jeśli zaciski są pojedyncze, nie wolno wciskać dwóch żył pod jedną śrubę tylko po to, żeby „zrobić mostek”.
Przeczytaj również: Wewnętrzna linia zasilająca - Jak dobrać WLZ, by nie żałować?
Dwa oddzielne gniazda na jednym obwodzie
Tu zasada jest prosta: przewody prowadzi się dalej w tym samym obwodzie, zachowując ciągłość L, N i PE. Najczęściej robi się to przez złączki sprężynowe, czyli szybkozłączki dociskające żyłę stałą siłą, albo przez zaciski przelotowe. W praktyce właśnie styk, a nie sam przewód, jest najczęstszym miejscem problemu.
W mieszkaniach spotyka się zwykle przewód 3 x 2,5 mm² dla obwodów gniazdowych, ale ostateczny dobór zależy od projektu, długości linii i zabezpieczenia nadprądowego. Jeśli ktoś próbuje „uratować” zbyt mały obwód dokładaniem kolejnych punktów, zwykle nie rozwiązuje problemu, tylko go maskuje.
Najczęstsze błędy, które wychodzą dopiero po czasie
Ja zwracam uwagę na cztery rzeczy: temperaturę, luz na zaciskach, stan izolacji i zgodność z obciążeniem. Większość awarii nie zaczyna się od spektakularnego zwarcia, tylko od małego błędu montażowego, który przez tygodnie lub miesiące robi się coraz poważniejszy.
| Błąd | Co zwykle widać od razu | Dlaczego to groźne |
|---|---|---|
| Luźny zacisk | Lekkie iskrzenie, nagrzewanie, czasem buczenie | Kontakt się pogarsza i rośnie temperatura |
| Mieszanie przewodów bez właściwej złączki | Instalacja działa, ale niepewnie | Z czasem pojawia się utlenianie i spadek jakości styku |
| Łączenie N z PE w nowej instalacji | Brak natychmiastowego objawu | To fałszywe poczucie bezpieczeństwa i nieprawidłowy układ ochrony |
| Zbyt duże obciążenie jednego obwodu | Wybijanie zabezpieczenia, ciepłe gniazdo | Przewody i osprzęt pracują poza komfortowym zakresem |
| Pominięcie pomiarów po montażu | Brak formalnego sygnału problemu | Ukryte wady wychodzą dopiero pod obciążeniem |
W pracy widzę też jeden klasyczny skrót myślowy: „skoro gniazdko działa, to jest dobrze”. Nie, nie zawsze. Działać może nawet wtedy, gdy zacisk już się grzeje i za kilka tygodni zacznie sprawiać kłopoty.
Kiedy lepiej zlecić to elektrykowi
Państwowa Inspekcja Pracy przypomina, że instalacje elektryczne niosą ryzyko prądu rażeniowego i nadmiernej temperatury. Dlatego każdą sytuację, w której dochodzi stara instalacja, aluminium, brak przewodu ochronnego albo chęć dołożenia kilku nowych punktów do mocno obciążonego obwodu, traktuję jako sprawę dla fachowca, a nie dla improwizacji.
- Masz instalację dwuprzewodową i nie jesteś pewien, czy to nadal układ TN-C.
- W puszce pojawia się aluminium, a nowe osprzęty są przewidziane głównie pod miedź.
- Chcesz dołożyć gniazda w kuchni, łazience, garażu albo przy urządzeniach o dużej mocy.
- Widać przebarwienia, stopioną izolację lub nadtopiony plastik.
- Po modernizacji chcesz mieć pewność odbioru, pomiarów i dokumentacji.
W materiałach technicznych publikowanych przez Gov.pl montaż instalacji opisuje się na podstawie dokumentacji projektowej, z próbami, badaniami i protokołami odbioru. To ważne także poza dużą budową, bo przy gniazdach chodzi nie tylko o wygodę, ale o to, czy instalacja zniesie codzienne obciążenie bez ukrytych kosztów. Jeśli dom ma być rozbudowywany pod fotowoltaikę, magazyn energii albo ładowarkę, tym bardziej nie warto upychać kolejnych punktów w przypadkowy sposób.
Na koniec sprawdź więcej niż sam styk
Zostawiam sobie prostą checklistę, bo ona najlepiej oddziela poprawną robotę od pozornej poprawności.
- Gniazdo jest osadzone sztywno i nie grzeje się po kilkunastu minutach pracy większego odbiornika.
- Przewód ochronny PE ma ciągłość na wszystkich punktach obwodu.
- Zaciski są dobrane do liczby żył i ich przekroju.
- Wyłącznik nadprądowy i RCD reagują tak, jak powinny.
- Obwód jest oznaczony, a użytkownik wie, co zasila.
Jeśli te warunki są spełnione, połączenie jest nie tylko zrobione, ale faktycznie bezpieczne i przewidywalne. Właśnie o to chodzi przy gniazdach: nie o sam mostek, tylko o całą logikę obwodu, która ma działać bez niespodzianek przez lata.
