Dobrze zaprojektowane uziemienie decyduje nie tylko o bezpieczeństwie podczas burzy, ale też o pracy ograniczników przepięć, instalacji odgromowej i elektroniki w domu. W praktyce uziom otokowy sprawdza się szczególnie wtedy, gdy fundamentowy nie był przewidziany albo gdy trzeba poprawić parametry istniejącego obiektu. Poniżej wyjaśniam, kiedy ma sens, jak go wykonać, ile zwykle kosztuje i na co uważać przy odbiorze.
Najważniejsze informacje, które warto znać przed wykonaniem otoku wokół budynku

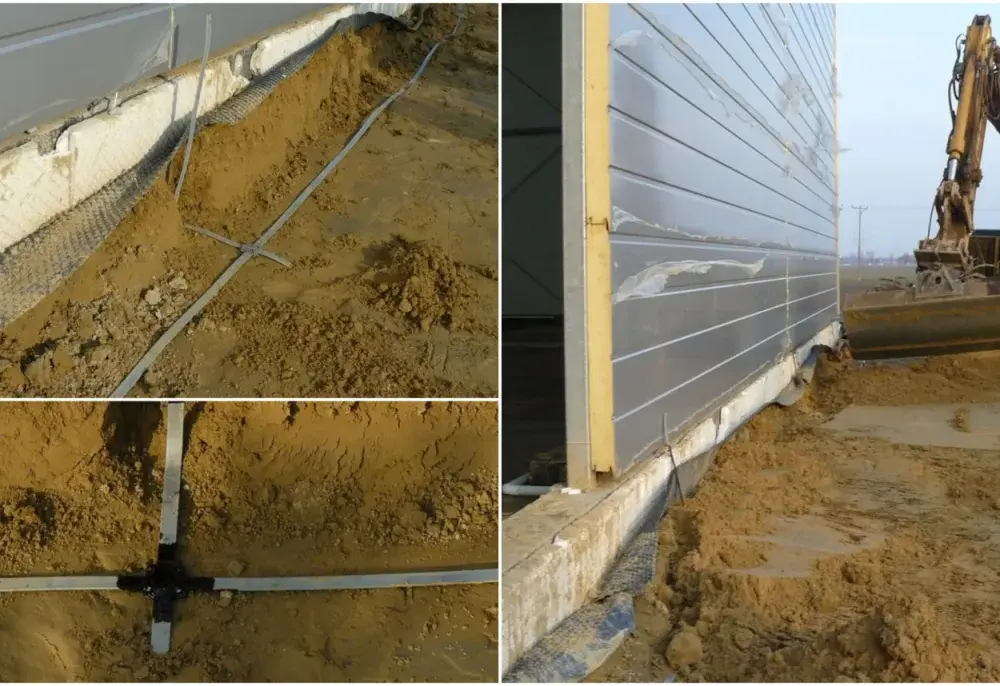

- To zamknięta pętla przewodząca ułożona wokół budynku, najczęściej z bednarki stalowej ocynkowanej.
- W praktyce układa się ją zwykle około 1 m od ścian i na głębokości rzędu 0,5-0,6 m.
- Najczęściej wybiera się ją przy istniejących domach, przy izolacji obwodowej i tam, gdzie nie da się już wykonać uziomu fundamentowego.
- Orientacyjny koszt ułożenia bednarki w 2026 roku to zwykle około 50-75 zł/mb brutto, zależnie od regionu i zakresu prac.
- Po wykonaniu instalacji trzeba zrobić pomiar, bo bez protokołu nie ma pewności, że układ działa tak, jak zakłada projekt.
- Największą różnicę robi nie sama długość metalu, tylko ciągłość połączeń, poprawny montaż i sensowny układ względem budynku.
Czym jest uziom otokowy i kiedy naprawdę go potrzebujesz
To po prostu zamknięty przewód ułożony wokół obiektu, który ma bezpiecznie rozpraszać prądy do gruntu i wyrównywać potencjały w całym obrysie budynku. W porównaniu z pojedynczą szpilką taki układ daje bardziej równomierny kontakt z ziemią, dlatego często lepiej współpracuje z instalacją odgromową i ochroną przepięciową.
Najczęściej wybieram go tam, gdzie nie da się już wrócić do etapu fundamentów albo gdzie fundamentowy byłby technicznie zbyt trudny: przy gotowym domu, przy płycie fundamentowej, przy izolacji obwodowej, a także w obiektach, które mają już rozbudowane nawierzchnie, tarasy albo podjazdy. W domach z fotowoltaiką ma to dodatkowy sens, bo stabilne uziemienie pomaga uporządkować współpracę między konstrukcją PV, SPD i resztą instalacji.
Nie traktuję jednak otoku jak rozwiązania automatycznie najlepszego. Na małej działce, w gruncie mocno przesuszonym albo przy dużej liczbie przeszkód podziemnych bywa trudny do ułożenia i wtedy trzeba myśleć o układzie mieszanym. To prowadzi wprost do pytania, z czego taki system powinien być zbudowany, żeby nie rozpadł się po kilku sezonach.
Jak zbudować otok, żeby miał sens także po kilku latach
W praktyce patrzę na trzy rzeczy: materiał, trasę prowadzenia i jakość połączeń. Najczęściej stosuje się bednarkę stalową ocynkowaną ogniowo, zwykle w wymiarze 30x4 mm, ale w trudniejszych warunkach projekt może przewidywać stal nierdzewną albo materiały miedziowane. Dobór nie jest kosmetyką, bo od odporności na korozję zależy żywotność całego układu.
| Element | Najczęstsze rozwiązanie | Po co to jest | Na co zwracam uwagę |
|---|---|---|---|
| Przewód uziemiający | Bednarka stalowa ocynkowana | Tworzy pierścień wokół budynku | Trwałe łączenia i ochrona przed korozją |
| Warunki trudne | Stal nierdzewna lub rozwiązania miedziowane | Lepsza odporność w agresywnym gruncie | Kompatybilność materiałowa ma znaczenie |
| Połączenie z instalacją | GSW i złącza kontrolne | Umożliwia pomiar i wyrównanie potencjałów | Ma być dostępne, a nie ukryte pod wykończeniem |
Typowe ułożenie to około 1 m od ścian i mniej więcej 0,5-0,6 m głębokości. Nie chodzi o przypadkowe liczby: przewód ma znaleźć się w gruncie, który nadal dobrze współpracuje elektrycznie, ale nie może kolidować z fundamentem, izolacją przeciwwodną ani przyszłymi pracami ogrodowymi. Ja zawsze zakładam też rezerwę na późniejsze roboty ziemne, bo wiele otoków psuje się nie w dniu montażu, tylko podczas kolejnego kopania pod ogrodzenie, taras albo instalację nawodnienia.
Przy większych obiektach albo rozbudowanych obrysach warto myśleć nie tylko o samym pierścieniu, ale też o dodatkowych połączeniach wyrównawczych i wspomaganiu układu innymi elektrodami. Dzięki temu prąd nie „zamyka się” w jednym fragmencie trasy, tylko rozkłada się bardziej równomiernie. To właśnie dlatego sam materiał nie wystarcza - projekt i geometria są równie ważne jak bednarka.
Otok, fundament czy szpilki, czyli co wybrać w praktyce
To jest moment, w którym najłatwiej popełnić kosztowny błąd: wybrać rozwiązanie „najbardziej znane”, zamiast tego, które pasuje do etapu budowy i warunków gruntu. W nowym domu zwykle wygrywa fundament, przy istniejącym budynku często sens ma otok, a gdy nie ma miejsca na wykop wokół obiektu, zostają elektrodowe rozwiązania pionowe. Poniżej zestawiam je tak, jak sam porównuję je przy wstępnej ocenie inwestycji.
| Rodzaj uziomu | Kiedy ma największy sens | Największe zalety | Ograniczenia | Koszt orientacyjny |
|---|---|---|---|---|
| Fundamentowy | Nowa budowa, etap zbrojenia | Najbardziej opłacalny na starcie i bardzo trwały | W praktyce trzeba go zaplanować przed zalaniem betonu | Najniższy w całej inwestycji, bo nie wymaga osobnego wykopu |
| Otokowy | Istniejący dom, izolacja obwodowa, brak fundamentowego | Dobrze rozkłada potencjał wokół budynku | Wymaga wykopu dookoła obiektu i ingerencji w teren | Przy obecnych stawkach zwykle około 50-75 zł/mb brutto; dla domu jednorodzinnego często kilka tysięcy złotych |
| Szpilkowy | Mała działka, ograniczony dostęp, poprawa rezystancji | Mała ingerencja w ogród i szybki montaż punktowy | Silnie zależy od warunków gruntu i wilgotności | Najczęściej około 1500-2500 zł w typowym domu, zależnie od liczby prętów i robocizny |
W praktyce nie ma tu jedynego zwycięzcy. Jeśli budujesz od zera, fundament zwykle jest najbardziej ekonomiczny; jeśli dom już stoi, otok bywa najbardziej logicznym kompromisem; jeśli teren jest ciasny albo grunt trudny, pionowe elektrody mogą uratować projekt. Do tego dochodzi jeszcze jeden czynnik, o którym inwestorzy często zapominają: otok musi się dać pomierzyć, a nie tylko zakopać.
Jak przebiega montaż krok po kroku
Dobry montaż zaczyna się od sprawdzenia trasy, a nie od koparki. Najpierw ustalam, gdzie biegną istniejące instalacje podziemne, gdzie będą przyszłe nawierzchnie i gdzie najlepiej wyprowadzić połączenie do głównej szyny wyrównawczej. Potem dopiero planuję rów, bo błędne wytyczenie trasy potrafi podnieść koszt bardziej niż sam materiał.
- Ocena obiektu i gruntu, w tym kolizji z kablami, rurami i odwodnieniem.
- Wyznaczenie zamkniętego przebiegu wokół budynku, zwykle około 1 m od ścian.
- Wykop na głębokość około 0,5-0,6 m, tak aby przewód pracował w stabilnej warstwie gruntu.
- Ułożenie przewodu i wykonanie trwałych połączeń zgodnych z projektem.

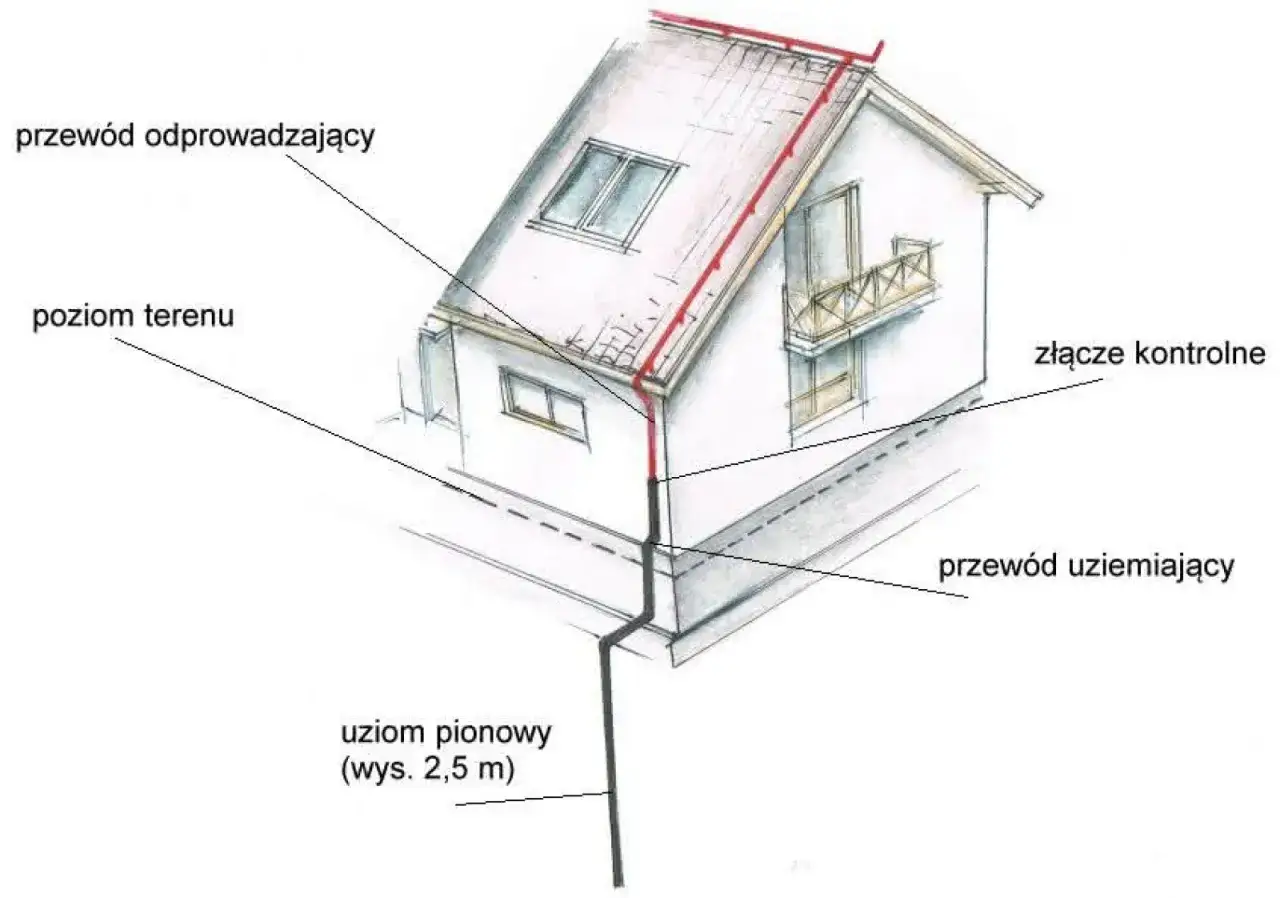

- Wyprowadzenie połączenia do GSW, czyli głównej szyny wyrównawczej, która zbiera połączenia ochronne obiektu.
- Wykonanie złącza kontrolnego, żeby dało się przeprowadzić pomiar bez rozbierania połowy ogrodu.
- Zasypanie wykopu, oznaczenie przebiegu i wykonanie dokumentacji powykonawczej.
- Pomiar końcowy i protokół odbioru.
Największy błąd, jaki widzę na budowach, to traktowanie otoku jak zwykłej taśmy zakopanej „gdzieś obok domu”. To musi być układ przemyślany, połączony i później dostępny serwisowo. Bez tego nawet dobry materiał nie uratuje słabego montażu, a to prowadzi już prosto do listy błędów, które najczęściej psują wynik.
Błędy, przez które instalacja działa gorzej niż wygląda
Najgorsze nie są spektakularne awarie, tylko drobiazgi, które po latach podnoszą rezystancję i rozbijają ciągłość układu. Właśnie dlatego przy odbiorach szukam nie tylko samego przewodu, ale też jakości połączeń, sposobu przejścia przez grunt i zgodności z projektem. Kilka problemów wraca szczególnie często.
- Zbyt płytkie ułożenie przewodu, które naraża go na wysychanie gruntu i uszkodzenia mechaniczne.
- Prowadzenie otoku za blisko izolacji lub nawierzchni, które ograniczają kontakt z gruntem.
- Łączenie różnych metali bez uwzględnienia korozji galwanicznej.
- Brak złącza kontrolnego albo jego umieszczenie w miejscu niedostępnym po wykończeniu terenu.
- Przyjęcie, że jeden obwód załatwi wszystko w dużym lub suchym gruncie.
- Rezygnacja z pomiaru po zasypaniu wykopu.
Warto też pamiętać o ograniczeniach samej metody. Otok bardzo dobrze sprawdza się tam, gdzie grunt wokół budynku można realnie wykorzystać, ale przy bardzo suchym, piaszczystym podłożu albo przy rozbudowanych izolacjach przeciwwodnych często trzeba go wspomóc dodatkowymi elektrodami pionowymi. To nie jest wada projektu sama w sobie, tylko sygnał, że trzeba dobrać układ do warunków, a nie odwrotnie.
Pomiar i odbiór, czyli moment prawdy dla całego układu
Bez pomiaru nie ma mowy o rzetelnym odbiorze. Sama obecność metalu w ziemi niczego jeszcze nie gwarantuje, bo liczy się ciągłość połączeń, rzeczywista rezystancja i to, czy układ pracuje zgodnie z założeniami projektu. W praktyce dla ochrony odgromowej często dąży się do wartości rzędu 10 Ω lub mniej, ale nie traktuję tej liczby jak magicznego hasła - ostatecznie decydują warunki gruntu, wielkość obiektu i cała koncepcja ochrony.
W Polsce okresowa kontrola instalacji elektrycznej i piorunochronnej jest zwykle prowadzona w cyklu 5-letnim, a przy obiektach o podwyższonym ryzyku częściej. Po większych robotach ziemnych, po wymianie pokrycia dachu albo po silnym wyładowaniu atmosferycznym warto zrobić dodatkowy przegląd wcześniej. To nieduży koszt w porównaniu z tym, ile potrafi kosztować uszkodzona elektronika, sterowniki pomp ciepła czy falownik PV.
Ja przy odbiorze chciałbym dostać trzy rzeczy: protokół pomiaru, szkic przebiegu uziemienia i informację, z jakiego materiału wykonano poszczególne odcinki. Taki komplet nie jest papierologią dla samej zasady. On po prostu skraca czas reakcji, gdy po kilku latach trzeba sprawdzić, co dokładnie leży pod ziemią i gdzie zaczyna się szukać problemu.
Co zaplanowałbym od razu przy domu z fotowoltaiką i ochroną przepięciową
Jeśli otok ma współpracować z instalacją PV, nie patrzę na niego jako na osobny element, tylko jako część szerszego układu bezpieczeństwa. Liczy się połączenie z GSW, miejsce dla ograniczników przepięć, sposób prowadzenia przewodów DC i relacja z metalową konstrukcją modułów. Przy takiej konfiguracji dobrze wykonane uziemienie nie jest dodatkiem, tylko fundamentem całej ochrony.
Przed rozpoczęciem prac sprawdziłbym jeszcze cztery rzeczy: czy trasa otoku nie koliduje z przyszłym tarasem, ogrodzeniem albo odwodnieniem; czy złącze kontrolne będzie dostępne po wykończeniu ogrodu; czy instalator PV i elektryk uzgodnili punkt wspólny połączeń; oraz czy wykonawca przewidział dokumentację zdjęciową przed zasypaniem wykopu. To właśnie te detale najczęściej odróżniają instalację „zrobioną” od instalacji, która naprawdę działa przez lata. I właśnie takiego efektu oczekiwałbym po dobrze zaprojektowanym układzie wokół domu.
