Prąd stały to podstawa działania baterii, elektroniki użytkowej i coraz większej części systemów fotowoltaicznych. W praktyce liczy się nie tylko to, że płynie w jednym kierunku, ale też jak zachowuje się napięcie, gdzie ma przewagę nad prądem zmiennym i kiedy zaczynają mieć znaczenie jego ograniczenia. Poniżej wyjaśniam to konkretnie, bez szkolnego nadmiaru, z naciskiem na zastosowania w energetyce i instalacjach OZE.
Najważniejsze cechy prądu stałego, które warto znać od razu
- Prąd stały płynie w jednym kierunku, a jego polaryzacja pozostaje stała.
- Napięcie DC może być stabilne albo pulsujące - nie każdy układ stałoprądowy daje idealnie płaski przebieg.
- Najlepiej sprawdza się w elektronice, magazynach energii i fotowoltaice, bo te systemy naturalnie pracują na DC.
- Przesył na duże odległości i zasilanie sieciowe zwykle opiera się na AC, dlatego często potrzebna jest konwersja.
- W układach niskonapięciowych spadki napięcia szybko stają się problemem, więc liczą się przekrój przewodów i długość trasy.
- Zabezpieczenia i łączniki muszą być dobrane do DC, bo gaszenie łuku i warunki pracy są inne niż przy AC.
Jak zachowuje się prąd stały w obwodzie
Prąd stały to taki przepływ ładunku, w którym kierunek nie zmienia się w czasie. W praktyce oznacza to stałą polaryzację: jeden biegun jest dodatni, drugi ujemny, a odbiornik pracuje w określonym kierunku przepływu. To właśnie dlatego baterie, akumulatory, ogniwa PV i większość zasilaczy elektronicznych kojarzy się z DC.
Ważna rzecz, którą początkujący często pomijają: „stały” nie zawsze znaczy idealnie równy. Układ może dostarczać napięcie z niewielkimi tętnieniami, na przykład po prostowaniu AC albo w zasilaczu impulsowym. Dla wielu urządzeń to całkowicie normalne, o ile wartość średnia i poziom zakłóceń mieszczą się w wymaganym zakresie.
- Stały kierunek przepływu - ładunek nie „cofa się” cyklicznie jak w AC.
- Stała polaryzacja - w instalacji ma znaczenie, gdzie jest plus, a gdzie minus.
- Możliwe tętnienia - niektóre źródła DC dają przebieg tylko zbliżony do idealnie gładkiego.
- Duża zależność od źródła - bateria, panel PV i zasilacz sieciowy dają DC, ale nie takie samo.
To prowadzi do kolejnego pytania: skoro oba rodzaje prądu są nam potrzebne, czym dokładnie różni się DC od AC w codziennym użyciu?
Prąd stały a prąd zmienny różnią się tam, gdzie zaczyna się praktyka
Różnica między DC i AC nie sprowadza się wyłącznie do kierunku przepływu. W codziennym projektowaniu instalacji najważniejsze są: sposób zasilania odbiorników, straty na przewodach, łatwość magazynowania energii i wymagania dotyczące konwersji napięcia. Właśnie dlatego w domu zwykle dominuje AC, a w elektronice, akumulatorach i fotowoltaice tak często wraca DC.
| Cecha | Prąd stały | Prąd zmienny | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek przepływu | Jednostajny | Okresowo się zmienia | DC lepiej pasuje do baterii i elektroniki, AC do sieci energetycznej |
| Polaryzacja | Stała | Zmienna w czasie | W DC trzeba pilnować biegunów i złączy |
| Transformacja napięcia | Wymaga elektroniki mocy | Łatwiejsza klasycznymi transformatorami | AC historycznie wygrał w dystrybucji energii |
| Magazynowanie | Naturalne | Wymaga prostowania | Akumulatory i magazyny energii pracują na DC |
| Typowe zastosowania | PV, UPS, elektronika, ładowanie, EV | Sieć domowa, przesył lokalny, silniki indukcyjne | Dobór zależy od funkcji systemu, nie od przyzwyczajenia |
Jak podaje Departament Energii USA, inwerter zamienia prąd stały z paneli fotowoltaicznych na prąd zmienny używany przez sieć. To dobry przykład na to, że DC i AC nie konkurują ze sobą w próżni - one się uzupełniają, a jakość całego systemu zależy od liczby i jakości takich konwersji.
Z tego wynika prosty wniosek: jeśli źródło, magazyn i odbiornik „myślą” w DC, nie ma sensu na siłę przerzucać energii między różnymi standardami. I właśnie tu prąd stały pokazuje największą wartość w OZE.
Gdzie DC ma przewagę w energetyce i fotowoltaice
W praktyce spotykam prąd stały tam, gdzie energia ma być najpierw zmagazynowana, a dopiero później użyta. Baterie, akumulatory, power banki, systemy UPS, stacje ładowania, elektronika sterująca, oświetlenie LED i instalacje PV to najbardziej oczywiste przykłady. Każdy z nich korzysta z DC, bo to prostsze, stabilniejsze i często bardziej efektywne rozwiązanie niż ciągłe prostowanie i ponowne przetwarzanie energii.
Fotowoltaika jest tu szczególnie ważna, bo moduły PV produkują energię w postaci stałoprądowej. Oznacza to, że już na wyjściu panelu mamy energię, którą można bezpośrednio wykorzystać do ładowania akumulatorów albo przekazać do falownika. Im mniej zbędnych etapów po drodze, tym zwykle mniejsze straty i mniej miejsca na awarie.
- Akumulatory i magazyny energii - naturalnie przechowują energię w postaci DC.
- Fotowoltaika - panel produkuje DC, więc system zaczyna się właśnie od niego.
- LED-y i elektronika - większość układów wewnętrznie pracuje na stałych napięciach.
- UPS i zasilanie awaryjne - bateria zasila odbiorniki przez układ, który zwykle operuje w DC po stronie magazynu.
- Pojazdy elektryczne - bateria trakcyjna jest źródłem DC, a ładowanie i zarządzanie energią opierają się na konwersji mocy.

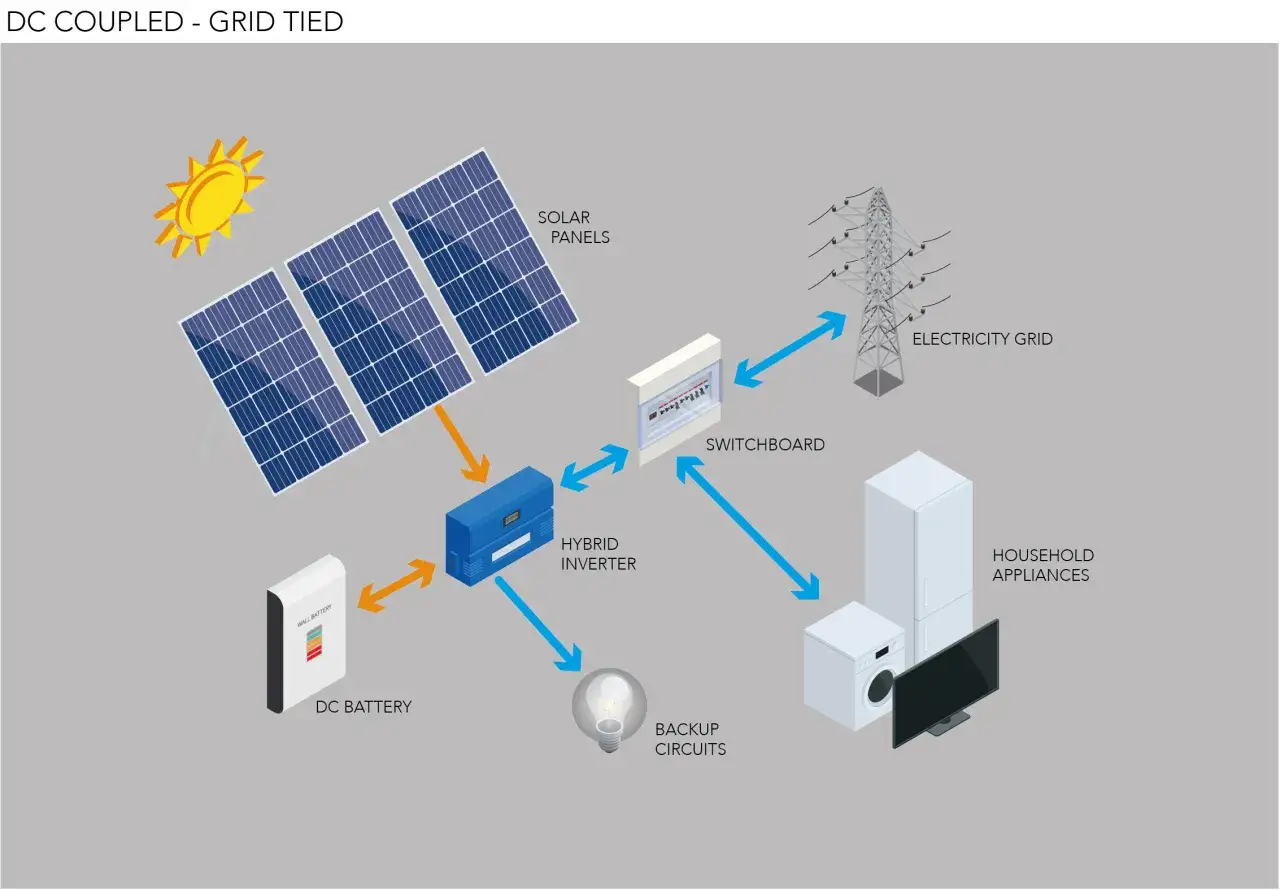

W systemach hybrydowych coraz częściej spotyka się też architekturę z szyną DC, bo ogranicza liczbę konwersji między źródłem, magazynem i odbiornikiem. To nie jest rozwiązanie uniwersalne, ale w dobrze zaprojektowanej instalacji potrafi realnie poprawić sprawność całego układu.
Skoro DC tak dobrze współpracuje z energią zmagazynowaną i z PV, trzeba jeszcze umieć poprawnie czytać jego parametry. Tu właśnie zaczynają się różnice, które mają znaczenie przy doborze przewodów, zabezpieczeń i urządzeń.
Jak czytać napięcie, natężenie i moc w układach DC
W obwodach stałoprądowych najważniejsze są trzy wielkości: napięcie, natężenie i moc. Napięcie mówi, jak silny jest „napęd” dla przepływu ładunku, natężenie pokazuje, ile ładunku płynie w danym momencie, a moc opisuje, ile energii urządzenie pobiera lub oddaje. W praktyce korzysta się z prostych zależności: P = U × I oraz prawa Ohma U = I × R.
Najbardziej użyteczny jest tu wpływ napięcia na prąd. Dla tej samej mocy niższe napięcie oznacza wyższy prąd, a wyższy prąd to większe straty na przewodach. Przy odbiorniku 60 W:
- przy 12 V prąd wynosi około 5 A,
- przy 24 V spada do około 2,5 A,
- przy 48 V wynosi już tylko około 1,25 A.
Ta różnica nie jest kosmetyczna. Straty w przewodach rosną z kwadratem prądu, więc układ 12 V przy tej samej mocy może generować wielokrotnie większe straty niż 48 V. Dlatego niskonapięciowe instalacje DC najlepiej sprawdzają się na krótkich odcinkach albo tam, gdzie przewody mogą być odpowiednio grube.
Warto też pamiętać o dwóch pojęciach, które brzmią podobnie, ale nie znaczą tego samego: napięcie nominalne i napięcie rzeczywiste. Pierwsze to wartość umowna, drugie zależy od obciążenia, stanu źródła, temperatury i długości przewodów. W PV i w systemach bateryjnych ta różnica potrafi mieć duże znaczenie, zwłaszcza przy doborze falownika i kontrolera ładowania.
Znając te zależności, łatwiej przejść do tematu, który w praktyce decyduje o bezawaryjności całej instalacji: bezpieczeństwa i ograniczeń pracy z DC.
Na co uważać przy projektowaniu i eksploatacji obwodów DC
Prąd stały ma kilka cech, które są bardzo wygodne, ale potrafią też zaskoczyć. Najważniejsza różnica bezpieczeństwa w stosunku do AC dotyczy rozłączania obwodu pod obciążeniem. W DC nie ma naturalnego przejścia przez zero, więc łuk elektryczny bywa trudniejszy do wygaszenia. To właśnie dlatego zwykły osprzęt AC nie zawsze nadaje się do obwodów stałoprądowych.
Jeśli miałbym wskazać najczęstsze błędy, wymieniłbym je w takiej kolejności:
- Stosowanie zabezpieczeń bez odpowiedniej klasy DC - bezpiecznik czy wyłącznik musi być dobrany do napięcia i charakteru obwodu stałego.
- Ignorowanie polaryzacji - pomyłka plusa z minusem potrafi uszkodzić elektronikę szybciej niż przeciążenie.
- Zbyt mały przekrój przewodów - przy niższych napięciach nawet niewielki spadek może pogorszyć pracę odbiornika.
- Mylenie napięcia roboczego z maksymalnym - szczególnie w PV trzeba brać pod uwagę warunki zimowe i napięcie jałowe stringu.
- Zakładanie, że „12 V” zawsze oznacza to samo - dwie instalacje o tym samym nominale mogą mieć zupełnie inną wydajność prądową.
W instalacjach fotowoltaicznych dodaje się jeszcze jeden praktyczny szczegół: napięcie stringu rośnie przy niższej temperaturze. Jeśli ten wzrost nie został uwzględniony na etapie projektu, może dojść do przekroczenia dopuszczalnego zakresu wejściowego falownika. To nie jest detal, tylko realne ryzyko dla pracy systemu.
Dlatego przy DC patrzę zawsze szerzej niż tylko na samą wartość napięcia. Liczy się też sposób rozłączania, odporność osprzętu, długość przewodów, warunki środowiskowe i to, czy układ ma pracować jednorazowo, cyklicznie czy w trybie ciągłym.
Po tej stronie widać już jasno, że prąd stały nie jest „lepszy” albo „gorszy” sam w sobie. Jest po prostu bardziej wymagający tam, gdzie liczą się straty, polaryzacja i zabezpieczenia, ale świetnie sprawdza się tam, gdzie energia ma być magazynowana lub przetwarzana bezpośrednio.
Co z tego wynika dla domowej instalacji i systemów OZE
Jeśli projektuję lub oceniam system z udziałem fotowoltaiki, magazynu energii albo zasilania awaryjnego, zaczynam od strony DC, a dopiero później przechodzę do AC. To zwykle daje lepszy obraz całej instalacji, bo pokazuje, gdzie energia powstaje, gdzie jest magazynowana, gdzie się traci i gdzie trzeba ją przetworzyć. W praktyce właśnie tu zapada większość decyzji o sprawności, bezpieczeństwie i sensowności kosztów.
Najkrótsza zasada, którą warto zapamiętać, brzmi tak: im mniej zbędnych konwersji między DC i AC, tym mniejsze straty i prostsza architektura systemu. Nie oznacza to, że trzeba rezygnować z AC w domu. Oznacza raczej, że warto świadomie projektować miejsce, w którym energia ma zostać przekształcona, i nie robić tego kilka razy po drodze bez potrzeby.
Jeżeli planujesz rozwiązanie oparte na PV albo magazynie energii, zwracaj uwagę przede wszystkim na napięcie robocze, dopuszczalny prąd, klasę zabezpieczeń DC, długość przewodów i warunki pracy modułów. To właśnie te elementy najczęściej decydują o tym, czy instalacja będzie działać przewidywalnie, czy tylko będzie wyglądać dobrze na schemacie.
W praktyce prąd stały jest mniej spektakularny niż sieciowe 230 V, ale w nowoczesnej energetyce ma dużo większe znaczenie, niż wielu osobom się wydaje. To on stoi za bateriami, fotowoltaiką, elektroniką sterującą i magazynowaniem energii, więc jeśli chcesz rozumieć współczesne instalacje OZE, DC trzeba po prostu dobrze znać.
