Różnica potencjałów, czyli napięcie, decyduje o tym, czy ładunki w ogóle ruszą w obwodzie, jak zachowa się odbiornik i czy instalacja będzie pracować bezpiecznie. W praktyce to jeden z tych parametrów, które wyglądają prosto, a potem tłumaczą większość problemów z zasilaniem, oświetleniem i fotowoltaiką. W tym tekście rozkładam temat na czynniki pierwsze: od definicji i jednostek, przez domową sieć, aż po pomiar i typowe pułapki.
Najkrócej mówiąc, najpierw patrz na źródło, potem na odbiornik
- Różnica potencjałów mówi, ile energii przypada na jednostkę ładunku i wyraża się w woltach.
- W polskim domu standardem jest 230 V prądu przemiennego, a w sieci trójfazowej 400 V między fazami.
- Sam odczyt w woltach nie wystarcza, bo o przepływie prądu decyduje też opór odbiornika.
- W instalacjach PV wartość po stronie DC zależy od liczby modułów, temperatury i zakresu pracy falownika.
- Do pomiaru używa się woltomierza albo multimetru, podłączając go równolegle do badanego punktu.
Co oznacza różnica potencjałów
Ja tłumaczę to tak: jeśli między dwoma punktami układu istnieje różnica energii przypadającej na ładunek, pojawia się „powód”, żeby ładunki zaczęły się przemieszczać. To właśnie ta różnica napędza obwód, a jej jednostką jest wolt. Jeden wolt oznacza, że na każdy kulomb ładunku przypada jeden dżul energii.
Warto rozdzielić tu dwie rzeczy, które początkujący często wrzucają do jednego worka. Sama różnica potencjałów nie jest jeszcze przepływem ładunku. Przepływ pojawia się dopiero wtedy, gdy obwód jest zamknięty, a odbiornik i przewody stawiają określony opór. Dlatego bateria, generator i moduł fotowoltaiczny mogą mieć różne zachowanie, mimo że wszystkie są źródłami zasilania.
W praktyce patrzę na to jak na „wysokość energetyczną” między punktami układu. Im większa, tym większa szansa, że ładunki zostaną wprawione w ruch. Gdy już to widać, łatwiej zrozumieć, skąd biorą się konkretne wartości w domu i w instalacjach PV.
Jak czytać wartości w domu i na dachu z panelami
W Polsce najczęściej spotykam kilka poziomów zasilania, które mają zupełnie inne znaczenie praktyczne. Sama liczba w woltach niewiele mówi, dopóki nie wiesz, czy chodzi o gniazdko, sieć trójfazową, pojedynczy moduł PV czy cały łańcuch paneli.
| Źródło | Rodzaj prądu | Typowa wartość | Co to znaczy w praktyce |
|---|---|---|---|
| Gniazdko jednofazowe | Przemienny | 230 V, 50 Hz | To standard zasilania większości sprzętów domowych. |
| Sieć trójfazowa | Przemienny | 400 V między fazami | Przydaje się przy większych odbiornikach, np. płycie, pompie ciepła czy ładowarce EV. |
| Pojedynczy moduł PV | Stały | Około 30–45 V | To poziom, który rośnie wraz z połączeniem kilku paneli w szereg. |
| Domowa instalacja PV w stringach | Stały | Do 1100 V | Takie wartości wymagają poprawnego projektu, zabezpieczeń i zachowania odstępów. |
| Falownik po stronie AC | Przemienny | 230–240 V, 50 Hz | To energia oddawana do domu albo do sieci. |
Najważniejszy wniosek jest prosty: w fotowoltaice sama liczba „na papierze” nie wystarcza, bo znaczenie mają też temperatura, liczba modułów w szeregu i zakres pracy falownika. Zimą parametry po stronie DC potrafią rosnąć, a po stronie AC zostają takie, jakich oczekuje domowa instalacja. To prowadzi wprost do pytania, dlaczego ta sama wartość nie zawsze daje ten sam efekt.
Dlaczego sama wartość w woltach nie wystarcza
Ja zawsze sprawdzam trzy rzeczy naraz: źródło, opór i moc. Z prawa Ohma wynika, że przy stałej różnicy potencjałów większy opór daje mniejszy przepływ ładunku, a mniejszy opór daje większy. Dlatego 9 V z baterii, 230 V z gniazdka i kilkaset woltów z łańcucha paneli to zupełnie inne sytuacje, nawet jeśli na wykresie wszystkie wyglądają jak „jakieś zasilanie”.
To ma bardzo praktyczne konsekwencje. Jeśli odbiornik ma pobierać tę samą moc, wyższa wartość zasilania zwykle oznacza mniejszy prąd. A mniejszy prąd to mniejsze straty na przewodach, niższe nagrzewanie i łatwiejszy dobór kabli. Właśnie dlatego po stronie DC w instalacjach PV pracuje się na wyższych poziomach, zamiast próbować przesłać energię przy zbyt niskiej wartości i ogromnym natężeniu.
W domu różnicę widać równie wyraźnie. Urządzenie o dużym poborze energii nie „chce” więcej woltów samo z siebie, tylko odpowiednio dopasowanego zasilania i przewodów. Jeśli układ ma zbyt duże straty, spadek na przewodach rośnie, a odbiornik działa gorzej niż na etykiecie. Dlatego przy modernizacji instalacji liczy się nie tylko sprzęt, ale też jakość całego toru zasilania.
Skoro wiemy już, od czego zależy efekt, pozostaje pytanie, jak to sprawdzić w praktyce bez pomyłki przy mierniku.
Jak zmierzyć ją bez pomyłek

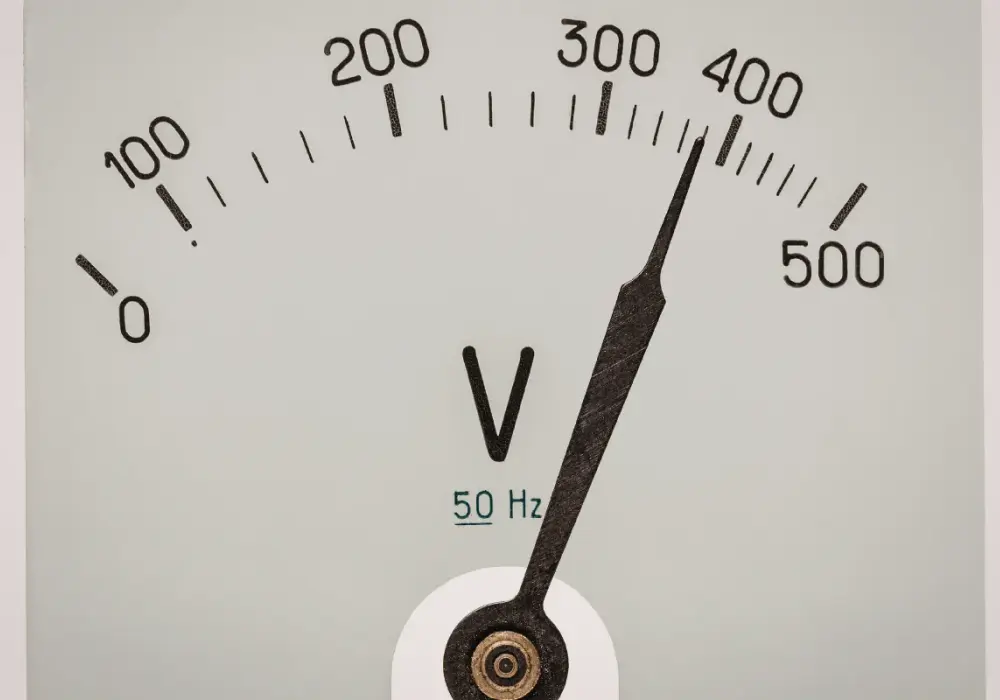

Do pomiaru używam woltomierza albo multimetru ustawionego na pomiar V. Kluczowa zasada jest banalna, ale krytyczna: przyrząd podłącza się równolegle do badanego punktu, a nie szeregowo. Jeśli chcę sprawdzić gniazdko, wybieram tryb AC; jeśli badaję baterię, akumulator albo moduł PV, wybieram DC.
- Ustaw właściwy tryb pomiaru: AC dla sieci, DC dla źródeł stałych.
- Włóż czarny przewód do gniazda COM, a czerwony do VΩ.
- Jeśli nie znasz wartości, zacznij od najwyższego zakresu.
- Dotykaj tylko izolowanych części sond i nie zbliżaj końcówek do siebie bez potrzeby.
- Nie przełączaj miernika na pomiar prądu, jeśli chcesz sprawdzić różnicę potencjałów.
W DC ma znaczenie polaryzacja, więc plus i minus muszą być podłączone poprawnie. W AC ten problem nie występuje, bo znak zmienia się w czasie. Jeśli odczyt jest niestabilny albo wyraźnie niższy od oczekiwań, nie zakładam od razu awarii źródła. Często winne są luźne styki, zbyt duże obciążenie albo przewód, który po prostu ma za mały przekrój.
W instalacjach sieciowych dochodzi jeszcze jedna rzecz: bezpieczeństwo. Nie rozbieram osprzętu pod napięciem i nie próbuję „na szybko” sprawdzać czegoś, czego nie da się bezpiecznie zmierzyć z zewnątrz. W praktyce dobry pomiar to nie tylko poprawny odczyt, ale też właściwa kolejność działań.
Najczęstsze błędy przy ocenie instalacji
W rozmowach o zasilaniu regularnie widzę te same pomyłki. Dobra wiadomość jest taka, że większość z nich da się wyłapać zanim przerodzą się w kosztowny problem.
- Mylenie wartości skutecznej z chwilową. W sieci AC nie patrzy się na pojedynczy szczyt sinusoidy, tylko na wartość skuteczną, czyli tę, która oddaje realny efekt energetyczny.
- Traktowanie różnicy potencjałów jak natężenia. To nie to samo: jedna wielkość „napędza” układ, druga mówi, ile ładunku rzeczywiście płynie.
- Pomiar na złym zakresie multimetru. Zbyt niski zakres potrafi dać błędny odczyt albo uszkodzić przyrząd.
- Ignorowanie temperatury w PV. Chłodny moduł potrafi pokazać wyższą wartość po stronie DC niż rozgrzany latem, więc projektowanie bez zapasu to proszenie się o kłopoty.
- Ocenianie instalacji bez obciążenia. To, co wygląda dobrze „na luzie”, może siadać pod obciążeniem przez słabe styki albo straty na przewodach.
W instalacjach fotowoltaicznych dochodzi jeszcze kwestia stringów. Jeśli połączysz zbyt wiele modułów w szereg, możesz przekroczyć dopuszczalny poziom wejściowy falownika. Jeśli połączysz ich zbyt mało, układ nie wejdzie w optymalny punkt pracy i straci część uzysku. Tu nie ma miejsca na zgadywanie.
Po tych błędach najłatwiej zobaczyć, gdzie napięcie jest tylko liczbą, a gdzie staje się realnym problemem projektowym.
Co warto zapamiętać przed kolejną modernizacją instalacji
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przy doborze sprzętu nie patrz wyłącznie na moc. Sprawdź też zakres zasilania, rodzaj prądu, dopuszczalne wartości graniczne i to, jak układ zachowuje się pod obciążeniem. W domu i w fotowoltaice to właśnie ten zestaw informacji mówi więcej niż pojedyncza liczba z etykiety.
- Przy odbiornikach domowych liczy się zgodność z siecią 230 V i 50 Hz.
- Przy instalacjach trójfazowych trzeba uwzględnić 400 V między fazami.
- Przy PV trzeba sprawdzić nie tylko moduły, ale też napięcie wejściowe falownika i zapas na temperaturę.
- Przy pomiarach trzeba odróżniać tryb AC od DC i mierzyć równolegle, a nie „gdziekolwiek się da”.
W domu, w warsztacie i na dachu ta sama zasada działa bez wyjątku: wartość w woltach ma sens dopiero wtedy, gdy widzisz źródło, obciążenie i sposób pracy całego układu. Jeśli ktoś pamięta tylko jedną rzecz z tego tekstu, to właśnie tę: poprawnie dobrana różnica potencjałów to nie detal techniczny, ale warunek sprawnego i bezpiecznego działania całej instalacji.
