W obwodach elektrycznych najwięcej błędów nie bierze się z samego wzoru, tylko z tego, że ktoś gubi znak napięcia albo miesza kierunek prądu z kierunkiem liczenia. Drugie prawo Kirchhoffa porządkuje ten chaos: pokazuje, że w zamkniętej pętli suma wzrostów i spadków napięć musi się zbilansować. Poniżej wyjaśniam to prosto, na liczbach i na przykładach z praktyki, także tych bliższych energetyce i fotowoltaice.
Najważniejsze rzeczy, które warto zapamiętać
- W zamkniętej pętli algebraiczna suma napięć wynosi 0.
- Równanie zapisujesz zgodnie z jednym, konsekwentnie wybranym kierunkiem obejścia oczka.
- Na rezystorze spadek napięcia opisuje zależność U = I · R.
- Jeśli wynik się nie domyka, zwykle problem leży w znakach, pominiętym elemencie albo złym kierunku liczenia.
- Prawo napięciowe jest szczególnie przydatne w obwodach DC, analizie oczek oraz w układach PV i zasilania.

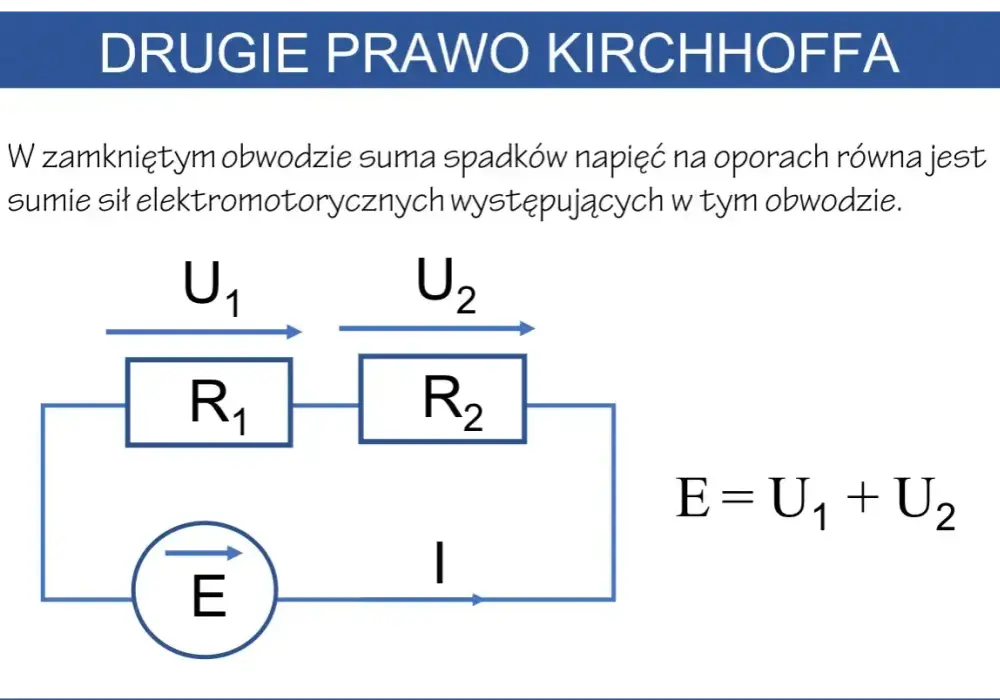

Na czym polega bilans napięć w zamkniętej pętli
Prawo napięciowe Kirchhoffa sprowadza się do prostego bilansu: gdy obejdziesz zamkniętą pętlę i wrócisz do punktu startu, algebraiczna suma napięć musi wyjść równa zero. Innymi słowy, to co źródło „doda” do obwodu, elementy bierne muszą „oddać” w postaci spadków napięcia. Dla mnie najpraktyczniejsze jest patrzenie na to jak na rachunek energii, a nie suchy wzór z podręcznika.
W obwodzie szeregowym oznacza to bardzo konkretną rzecz: jeśli bateria daje 12 V, to na rezystorach, żarówkach czy innych odbiornikach łącznie też musi „zniknąć” 12 V. Dlatego przy poprawnym opisie obwodu nie ma miejsca na tajemniczy nadmiar napięcia ani na jego brak. Żeby jednak zapisać równanie bez zgadywania, trzeba jeszcze dobrze ustalić znaki i kierunek przejścia przez elementy.
Jak zapisać równanie oczka bez pomyłki
Ja zawsze zaczynam od jednego pytania: w którą stronę obchodzę oczko? Gdy kierunek jest już ustalony, każdy element wpisuję zgodnie z tym samym schematem znaków. To właśnie eliminuje większość błędów, bo znak nie zależy od „wyczucia”, tylko od przyjętej konwencji.
| Przejście przez element | Znak w równaniu | Co to oznacza |
|---|---|---|
| Przez źródło od minusa do plusa | +Uz | Masz wzrost napięcia |
| Przez źródło od plusa do minusa | -Uz | Masz spadek napięcia |
| Przez rezystor zgodnie z kierunkiem prądu | -I·R | Spadek napięcia na odbiorniku |
| Przez rezystor przeciwnie do kierunku prądu | +I·R | Ten sam element, tylko inny kierunek liczenia |
Uz traktuję tu po prostu jako napięcie źródła, a I·R jako spadek na elemencie oporowym. Konwencja może być odwrócona, jeśli od początku konsekwentnie stosujesz ją w całym równaniu. Najważniejsze jest nie to, czy wpiszesz „plus” czy „minus” w danym miejscu, tylko to, czy robisz to tak samo od pierwszego do ostatniego elementu. To dobry moment, żeby zobaczyć działanie prawa na prostych liczbach.
Przykład z baterią i dwoma rezystorami
Mam źródło 12 V oraz dwa rezystory połączone szeregowo: R1 = 3 Ω i R2 = 6 Ω. Suma oporów wynosi 9 Ω, więc prąd w całym oczku to I = 12 V / 9 Ω = 1,33 A. Na pierwszym rezystorze spadek wynosi 4 V, a na drugim 8 V.
Równanie oczka wygląda wtedy tak: +12 V - 4 V - 8 V = 0. Ten zapis jest wygodny, bo od razu pokazuje bilans napięć bez dodatkowych przekształceń. Jeśli zapiszę to ogólniej, dostanę Uz - I·R1 - I·R2 = 0, czyli dokładnie to samo, tylko w formie, którą łatwo rozbudować o kolejne elementy.
Gdybym obrócił kierunek liczenia, wynik nadal byłby poprawny, tylko znaki układałyby się odwrotnie. W praktyce ten prosty przykład jest świetny do szybkiej kontroli: jeśli suma nie wraca do zera, coś zostało źle oznaczone albo pominięte. Właśnie tu pojawiają się typowe błędy, więc warto je nazwać wprost.
Najczęstsze błędy, które psują wynik
Najczęściej widzę kilka problemów, które powtarzają się u osób uczących się analizy obwodów.
- Mylenie kierunku prądu z kierunkiem obejścia - to nie to samo, a znak napięcia zależy od obu decyzji.
- Zmiana konwencji w połowie obliczeń - jeśli zaczynasz od jednego sposobu zapisu, trzymaj go do końca.
- Pomijanie jednego elementu - jeden niedopisany odbiornik potrafi zepsuć cały bilans.
- Zakładanie, że prąd jest już znany - przy złożonych układach zwykle trzeba połączyć prawo napięciowe z pierwszym prawem Kirchhoffa i prawem Ohma, bo jedno równanie rzadko wystarcza.
- Próba użycia tej samej intuicji w układach z cewkami i szybkim przełączaniem - w obwodach ze zmiennym polem magnetycznym trzeba uważać na napięcia indukowane.
- Mieszanie oczka z węzłem - oczko opisuje napięcia, a węzeł bilansuje prądy.
To ostatnie zastrzeżenie jest ważne: w klasycznych obwodach prądu stałego prawo napięciowe działa dokładnie tak, jak się tego uczymy w szkole, ale w układach z wyraźną indukcyjnością albo silnie zmiennym polem trzeba już myśleć o całym modelu, a nie tylko o samym równaniu. Ta różnica prowadzi prosto do praktycznych zastosowań w energetyce i fotowoltaice.
Dlaczego to prawo ma znaczenie w energetyce i fotowoltaice
W instalacjach PV i w układach zasilania prądem stałym ten bilans napięć pojawia się niemal wszędzie. Panele łączone szeregowo sumują napięcie, a falownik, regulator ładowania czy magazyn energii mają swój zakres pracy, którego nie wolno przekroczyć. Z punktu widzenia projektu nie liczy się więc tylko „ile panel ma voltów”, ale też to, co dzieje się na kablach, złączach i zabezpieczeniach.
- Łączenie modułów szeregowo - napięcia się sumują, dlatego string musi być dobrany do zakresu wejściowego urządzenia.
- Spadki na przewodach - im większy prąd i dłuższy odcinek kabla, tym większa strata napięcia.
- Magazyny energii 48 V - tutaj nawet 2 V spadku to już około 4,2% straty, więc przekrój przewodu ma realne znaczenie.
- MPPT - układ śledzący punkt mocy maksymalnej, czyli automatyka, która dopasowuje punkt pracy modułów tak, by wycisnąć z nich możliwie najwięcej energii.
Właśnie dlatego w energetyce rozproszonej nie patrzę na napięcie w oderwaniu od całego łańcucha elementów. Jeden źle policzony spadek potrafi obniżyć uzysk bardziej, niż sugeruje sam schemat. Żeby nie przeliczać wszystkiego od zera, dobrze mieć prostą checklistę do szybkiej weryfikacji.
Co sprawdzam, zanim uznam obwód za policzony
Ja zwykle robię cztery szybkie kroki.
- Sprawdzam, czy mam jedno, jasno wybrane oczko i jeden kierunek obejścia.
- Porównuję znaki przy źródłach i odbiornikach, zamiast zgadywać je na końcu.
- Kontroluję, czy suma spadków naprawdę daje sumę napięć źródeł.
- Patrzę, czy w układzie nie ma elementu, który zmienia prosty model DC, na przykład cewki, przetwornicy albo silnie zmiennego pola.
Jeśli wynik się nie zgadza, najpierw poprawiam zapis, dopiero potem podejrzewam samą fizykę obwodu. To najkrótsza droga do poprawnego rachunku i dokładnie dlatego prawo napięciowe jest tak użyteczne: nie tylko opisuje obwód, ale też od razu pokazuje, gdzie popełniłem błąd. W praktyce ten nawyk oszczędza więcej czasu niż zapamiętywanie kolejnych wersji wzorów.
