W obwodach elektrycznych liczy się nie tylko źródło napięcia, ale też to, jak prąd rozdziela się w punktach połączeń. 1 prawo Kirchhoffa, czyli prawo węzłów, opisuje właśnie ten bilans: wszystko, co wpływa do węzła, musi z niego wypłynąć. W tym tekście pokazuję definicję, prosty sposób zapisu równań, typowe błędy i praktyczne zastosowania w zwykłych układach oraz w instalacjach fotowoltaicznych.
Najważniejsze rzeczy, które trzeba zapamiętać o prawie węzłów
- Podstawą jest zasada zachowania ładunku, więc bilans prądów nie jest przypadkową regułą.
- Węzeł to miejsce, w którym prądy się łączą albo rozdzielają.
- Równanie węzła zapisujesz jako sumę dopływów równą sumie odpływów albo jako sumę algebraiczną równą zero.
- Ujemny wynik zwykle oznacza, że przyjęty kierunek prądu był odwrotny do rzeczywistego.
- W praktyce prawo szczególnie pomaga w obwodach równoległych, skrzynkach łączeniowych PV i analizie gałęzi z wieloma odbiornikami.
- Najlepiej działa razem z prawem Ohma i drugim prawem Kirchhoffa.

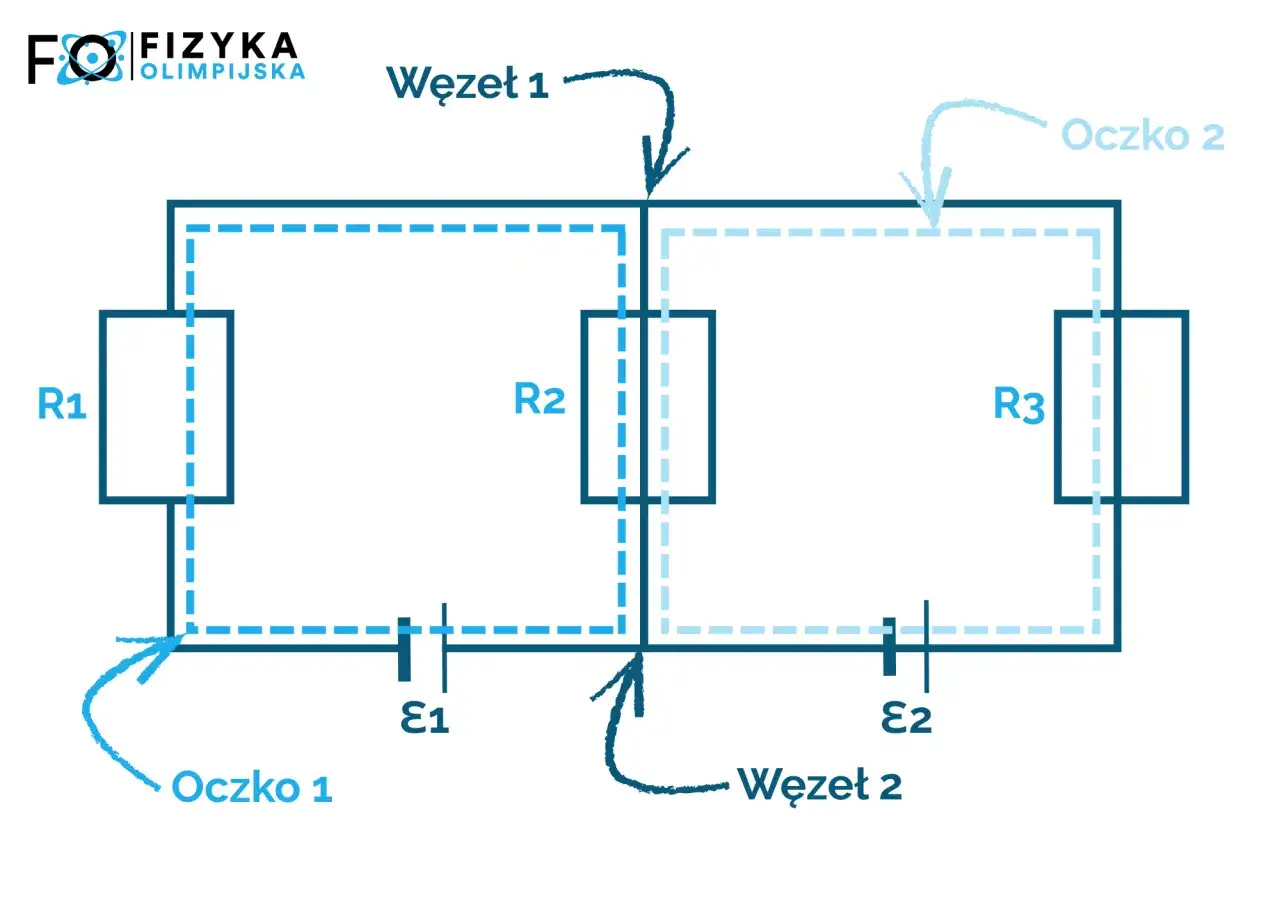

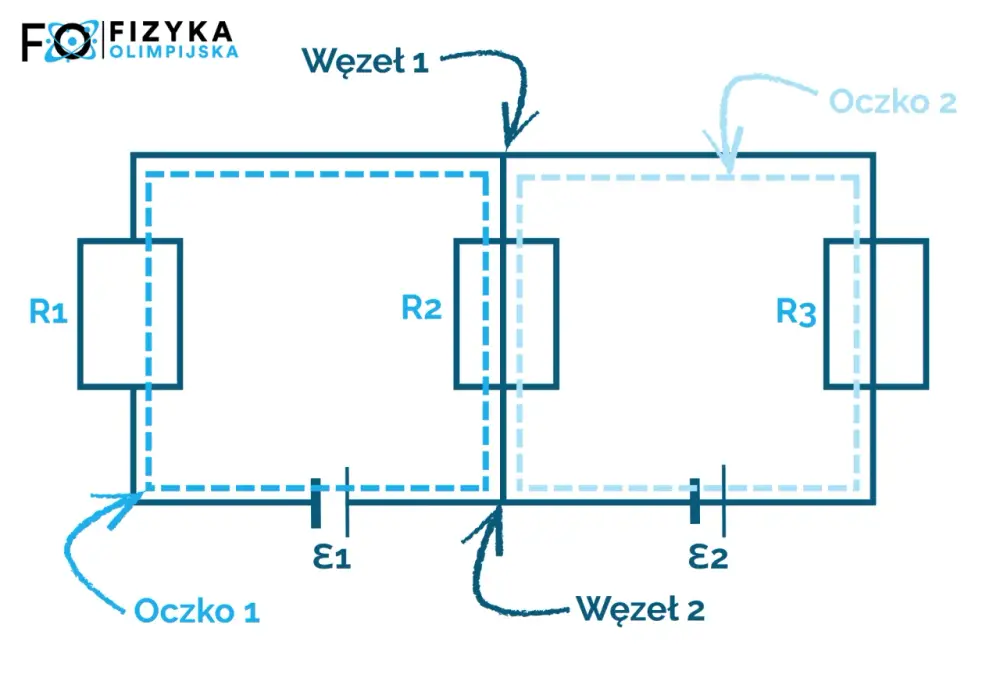

Czym jest pierwsze prawo Kirchhoffa i dlaczego działa
W najprostszej wersji chodzi o to, że ładunek elektryczny nie znika w miejscu rozgałęzienia. Jeśli do węzła dopływa określona ilość ładunku w danym czasie, taka sama ilość musi z niego odpłynąć. Właśnie dlatego bilans prądów w węźle jest zawsze zerowy, o ile korzystam z klasycznego modelu obwodu i nie analizuję bardzo szybkich zjawisk przejściowych.
To prawo nie działa „obok” fizyki, tylko dokładnie z niej wynika. Ja traktuję je jako praktyczny zapis zasady zachowania ładunku: jeśli przyjmę dodatni zwrot dla prądów wpływających do węzła, to suma wszystkich prądów w tym punkcie daje zero. Z tego powodu w podręcznikach spotkasz dwa równoważne zapisy: suma dopływów równa się sumie odpływów albo suma algebraiczna prądów w węźle wynosi 0.
W praktyce warto myśleć nie o „magii obwodu”, tylko o porządku w danych: węzeł, gałąź, kierunek prądu i znak w równaniu. Gdy to ustawisz poprawnie, reszta jest już zwykłą algebrą. Taki sposób patrzenia bardzo ułatwia też analizę obwodów z wieloma rozgałęzieniami, bo od razu widać, gdzie prąd się dzieli, a gdzie łączy.
Skoro idea jest już jasna, można przejść do samego zapisu równania, bo to właśnie tam najczęściej pojawiają się pierwsze pomyłki.
Jak zapisać równanie węzła krok po kroku
Najbezpieczniejsza metoda jest prosta i nie wymaga zgadywania. Ja zawsze zaczynam od narysowania obwodu, zaznaczenia węzła i przypisania wszystkim gałęziom umownych kierunków prądu. Te kierunki możesz wybrać dowolnie, bo jeśli któryś okaże się błędny, wynik i tak wyjdzie ze znakiem ujemnym.
- Zaznacz węzeł, czyli miejsce rozgałęzienia obwodu.
- Oznacz wszystkie prądy w gałęziach i nadaj im kierunki.
- Ustal konwencję znaków, na przykład prądy wpływające traktuj jako dodatnie, a wypływające jako ujemne.
- Zapisz równanie bilansowe dla węzła.
- Po obliczeniach sprawdź, czy znak wyniku zgadza się z przyjętym kierunkiem.
Przykład jest jeszcze lepszy niż sama procedura. Jeśli do węzła wpływają prądy 3 A i 2 A, a wypływają 4 A oraz szukany prąd x, zapisuję to jako 3 + 2 = 4 + x. Stąd od razu wychodzi x = 1 A. Gdybym wcześniej założył przeciwny kierunek dla x, wynik byłby -1 A, co nie oznacza błędu fizycznego, tylko przeciwny zwrot przepływu.
W bardziej rozbudowanych układach zapis może wyglądać tak: I1 + I2 - I3 - I4 = 0. To ten sam bilans, tylko zapisany w formie algebraicznej. W praktyce lubię właśnie tę postać, bo łatwiej ją później połączyć z innymi równaniami dla oczek i rezystorów.
Ten sam schemat działa w prostych zadaniach szkolnych i w realnych obwodach DC, ale żeby naprawdę dobrze go używać, trzeba rozpoznać kilka typowych pułapek.
Najczęstsze błędy przy analizie węzłów
Najczęściej spotykam nie problem z samym prawem, tylko z jego zapisem. Pierwszy błąd to traktowanie ujemnego wyniku jak awarii obliczeń. W rzeczywistości ujemny prąd bardzo często oznacza tylko tyle, że kierunek założony na początku był odwrotny do rzeczywistego.
Drugi błąd to mylenie węzła z dowolnym punktem przewodu. Węzeł ma znaczenie wtedy, gdy obwód się rozdziela albo łączy. Jeśli połączysz ze sobą kilka elementów szeregowo, ale nie ma rozgałęzienia, to w praktyce nie dostajesz nowego bilansu prądów.
Trzeci problem pojawia się wtedy, gdy ktoś pomija jedną gałąź. Wtedy równanie może wyglądać „prawie dobrze”, ale w rzeczywistości nie opisuje pełnego przepływu. To właśnie dlatego przed zapisaniem wzoru zawsze liczę gałęzie jeszcze raz, nawet jeśli układ wydaje się prosty.
Czwarty błąd dotyczy mieszania prądu i napięcia. Pierwsze prawo Kirchhoffa mówi o bilansie prądów, nie napięć. Jeśli chcesz policzyć spadki napięcia, potrzebujesz już prawa Ohma albo drugiej reguły Kirchhoffa. To rozróżnienie brzmi banalnie, ale w zadaniach i podczas pomiarów jest źródłem wielu pomyłek.
W praktyce pomagają też dwa drobiazgi: nie zgaduję kierunku bezmyślnie, tylko go oznaczam, oraz zawsze sprawdzam jednostki. Prąd zapisuję w amperach, miliamperach albo mikroamperach, ale nigdy nie mieszam ich w jednym równaniu bez przeliczenia. Dzięki temu obliczenia pozostają czytelne i odporne na pomyłki. Z tak uporządkowanym zapisem łatwiej przejść do realnych zastosowań, bo tam bilans prądów robi się naprawdę użyteczny.
Gdzie to widać w praktyce, zwłaszcza w układach równoległych i fotowoltaice
W układach równoległych pierwsze prawo Kirchhoffa pokazuje się niemal bezpośrednio. Prąd z jednego źródła dzieli się na kilka gałęzi, a na końcu znowu się sumuje. To dlatego ten bilans jest tak ważny przy projektowaniu instalacji, doborze zabezpieczeń i diagnozowaniu problemów z przepływem energii.
| Układ | Co dzieje się z prądem | Co z tego wynika dla analizy |
|---|---|---|
| Połączenie szeregowe | Prąd jest taki sam w całej gałęzi | Prawo węzłów ma mniejsze znaczenie, bo nie ma rozgałęzienia |
| Połączenie równoległe | Prąd dzieli się między gałęzie | Bilans w węźle jest podstawowym narzędziem obliczeń |
| Obwód mieszany | W jednych miejscach prąd się rozdziela, w innych łączy | Trzeba zapisać kilka równań dla różnych węzłów |
| Instalacja PV z kilkoma stringami | Prądy poszczególnych stringów sumują się w skrzynce łączeniowej | Łatwiej ocenić obciążenie przewodów, bezpieczników i wejść falownika |
W fotowoltaice to naprawdę ma znaczenie. Jeśli dwa stringi oddają po 9,5 A, to na wspólnym wyjściu pojawia się około 19 A. Jeśli jeden string pracuje słabiej przez zacienienie albo uszkodzenie, różnicę widać w bilansie gałęzi. Nie chodzi tu o „zgadywanie mocy” z samego prądu, tylko o kontrolę tego, czy rozdział prądu zgadza się z tym, co układ ma robić.
W praktyce serwisowej taki bilans pomaga mi też odróżnić normalną nierównowagę od problemu. Jeżeli gałęzie równoległe zachowują się wyraźnie inaczej, sprawdzam połączenia, zabezpieczenia, konektory i stan modułów. Prawo węzłów nie rozwiąże za mnie usterki, ale bardzo szybko wskaże miejsce, w którym trzeba szukać dalej. To dobry moment, żeby zestawić je z pozostałymi podstawowymi zależnościami w obwodach.
Jak prawo węzłów współgra z prawem Ohma i drugą regułą Kirchhoffa
Najczęściej myli się te trzy rzeczy, choć każda odpowiada za coś innego. Prawo Ohma opisuje związek między napięciem, prądem i oporem w pojedynczym elemencie. Pierwsze prawo Kirchhoffa daje bilans prądów w węźle. Drugie prawo Kirchhoffa porządkuje napięcia w zamkniętym oczku.
| Prawo | Co opisuje | Kiedy używam |
|---|---|---|
| Prawo Ohma | Zależność U, I i R | Gdy chcę policzyć napięcie, prąd albo opór jednego elementu |
| Pierwsze prawo Kirchhoffa | Bilans prądów w węźle | Gdy obwód się rozgałęzia albo kilka gałęzi łączy się w jeden punkt |
| Drugie prawo Kirchhoffa | Bilans napięć w oczku | Gdy analizuję zamkniętą pętlę z źródłem i odbiornikami |
W praktyce te zależności prawie zawsze pracują razem. Najpierw zapisuję bilans węzłów, potem uzupełniam go równaniami napięciowymi i zależnościami oporników. Dzięki temu dostaję układ równań, który można naprawdę rozwiązać, zamiast zgadywać wynik. Taki tok myślenia jest szczególnie przydatny w układach z wieloma niewiadomymi, gdzie jedna reguła nigdy nie wystarcza.
Jest jeszcze jedna rzecz, o której warto pamiętać: te prawa są najwygodniejsze w klasycznych obwodach skupionych, czyli takich, w których elementy można traktować jako osobne komponenty. Przy bardzo szybkich zmianach, wysokich częstotliwościach albo wtedy, gdy duże znaczenie mają pojemności i indukcyjności pasożytnicze, prosty model może być za mało dokładny. Wtedy nadal korzystam z bilansu prądów, ale już z większą ostrożnością i pełniejszym opisem układu. To prowadzi do najważniejszego wniosku, czyli do tego, jak używać tej reguły w codziennej praktyce.
Co warto zapamiętać, gdy liczysz prądy w realnym układzie
Jeśli mam ograniczyć cały temat do kilku zdań, powiedziałbym tak: najpierw rozpoznaj węzeł, potem nadaj prądom kierunki, a dopiero później zapisuj równanie. Taka kolejność ogranicza liczbę błędów i pozwala szybko odsiać fałszywe założenia. W większości zadań i prostych analiz instalacyjnych nie potrzeba nic więcej, tylko konsekwencji w oznaczeniach.
W praktyce bardzo dobrze działa też prosty nawyk kontrolny. Po rozwiązaniu zadania pytam sam siebie, czy suma prądów po jednej stronie węzła naprawdę zgadza się z drugą stroną, czy któryś wynik nie wyszedł z błędnym znakiem oraz czy bilans ma sens fizyczny. To samo robię przy analizie układów PV, rozdzielnic DC i prostych obwodów z kilkoma odbiornikami. Dzięki temu prawo węzłów przestaje być szkolną definicją, a staje się narzędziem do realnej diagnostyki.
Jeśli chcesz z tego prawa korzystać bez wahania, pamiętaj o jednej zasadzie: węzeł traktuję jak punkt, w którym prąd musi się zgadzać co do bilansu, a nie jak miejsce do zgadywania. Gdy ten nawyk wejdzie w krew, analiza obwodów staje się wyraźnie prostsza, także tam, gdzie energia płynie przez kilka gałęzi równolegle i trzeba liczyć ją dokładnie, a nie intuicyjnie.
