Nagłe spięcie w instalacji potrafi w sekundę wyłączyć obwód, uszkodzić sprzęt albo wywołać pożar, dlatego nie warto traktować go jak zwykłej drobnej usterki. W tym tekście wyjaśniam, czym jest zwarcie, jakie daje objawy, co zrobić od razu po podejrzeniu awarii oraz które zabezpieczenia naprawdę chronią dom i instalację fotowoltaiczną. Dorzucam też praktyczne wskazówki, jak ograniczyć ryzyko w domu i w systemie PV.
Najważniejsze fakty o awarii i bezpiecznej reakcji
- Najgroźniejszy mechanizm to nagły spadek oporu w obwodzie i bardzo duży prąd, który szybko grzeje przewody.
- Typowe przyczyny to uszkodzona izolacja, wilgoć, luźne połączenia, błędy montażowe i wadliwe urządzenia.
- Do alarmowych objawów należą: wybijanie zabezpieczeń, zapach spalenizny, trzaski, iskrzenie, dym i nagrzane gniazda.
- Przy dymie lub ogniu najpierw odłącz zasilanie tylko wtedy, gdy jest to bezpieczne, a potem wzywaj 112 lub 998.
- Wyłącznik różnicowoprądowy 30 mA nie zastępuje zabezpieczenia nadprądowego, bo reaguje na inny rodzaj zagrożenia.
- W instalacji PV ryzyko rośnie przy złym doborze zabezpieczeń i nieumiejętnym rozłączaniu elementów pod napięciem.
Czym jest nagłe spięcie w obwodzie i dlaczego jest groźne
W praktyce patrzę na to tak: prąd ma płynąć zaplanowaną drogą, przez odbiornik, a nie „na skróty”. Gdy pojawia się nagłe spięcie, rezystancja obwodu spada bardzo mocno, a prąd rośnie do wartości, których przewody, styki i urządzenia zwykle nie wytrzymują. Efekt to szybkie nagrzewanie, uszkodzenie izolacji, łuk elektryczny i czasem pożar.
To nie jest to samo co przeciążenie. Przeciążenie oznacza zbyt duży pobór mocy przez dłuższy czas, a tutaj problem pojawia się gwałtownie i z większą energią. Właśnie dlatego zabezpieczenia muszą odciąć zasilanie niemal natychmiast, zanim ciepło zdąży uszkodzić instalację albo obudowę urządzenia. Im krótsza droga do wyłączenia, tym mniejsze szkody.
W obwodach domowych szczególnie niebezpieczne jest to, że taki stan może przejść z pozoru od drobnego trzasku do realnego zagrożenia w kilka sekund. To prowadzi wprost do pytania, skąd bierze się problem i które miejsca instalacji psują się najczęściej.
Skąd biorą się awarie w domu i w fotowoltaice
Źródeł problemu zwykle nie trzeba szukać daleko. Najczęściej winna jest kombinacja zużycia, błędu montażowego i warunków pracy instalacji. Ja zwracam uwagę przede wszystkim na miejsca, w których przewód jest zginany, dociskany, nagrzewany albo narażony na wilgoć.
Najczęstsze powody w domu
- Uszkodzona izolacja przewodów, na przykład po przecięciu, przetarciu albo zgnieceniu meblem.
- Luźne zaciski w gniazdku, puszce lub rozdzielnicy, które powodują grzanie i iskrzenie.
- Wilgoć w łazience, piwnicy, garażu lub na zewnątrz, zwłaszcza przy kiepsko zabezpieczonych połączeniach.
- Wadliwe urządzenie, które ma wewnętrzne uszkodzenie uzwojeń, przewodu zasilającego albo wtyczki.
- Przegrzewanie instalacji po długim obciążeniu, które osłabia izolację i przyspiesza awarię.
Przeczytaj również: Wzór P=U×I - Moc elektryczna bez tajemnic. Sprawdź, jak!
Co zmienia instalacja fotowoltaiczna
W systemach PV ryzyko wygląda trochę inaczej, bo dochodzi strona DC, długa ekspozycja na słońce, złącza na dachu i elementy montowane na zewnątrz. Jak przypomina PSP, do pożaru może doprowadzić nie tylko samo spięcie, ale też uderzenie pioruna, nieumiejętne rozłączanie czy źle dobrane zabezpieczenia całego układu. W praktyce najbardziej podejrzane są słabe złącza, błędy projektowe, wilgoć oraz montaż wykonany bez uwzględnienia warunków pracy modułów i falownika.
Przy fotowoltaice nie wolno też liczyć na szczęście. Jeśli instalacja została zrobiona „na styk”, a elementy ochronne są dobrane przypadkowo, problem może długo nie dawać objawów, po czym ujawni się już jako przegrzanie albo łuk elektryczny. To właśnie dlatego przegląd i poprawny montaż są tu ważniejsze niż w wielu zwykłych obwodach domowych.
Skoro wiadomo już, skąd biorą się kłopoty, warto przejść do objawów, które da się zauważyć bez specjalistycznych mierników.
Jak rozpoznać problem po pierwszych objawach
Nie każde wyłączenie zabezpieczenia oznacza od razu poważną awarię, ale są sygnały, których nie wolno ignorować. Widziałem w praktyce, że ludzie zbyt długo zwlekają właśnie wtedy, gdy instalacja zaczyna „mówić” ostrzegawczo: ciepłem, zapachem i dźwiękiem. To moment, w którym należy działać, a nie testować, ile jeszcze wytrzyma.
| Objaw | Co może oznaczać | Jak reagować |
|---|---|---|
| Bezpiecznik lub wyłącznik nadprądowy od razu wybija po włączeniu | W obwodzie jest zbyt duży prąd, uszkodzony odbiornik albo bezpośrednie spięcie przewodów | Odłącz urządzenie, nie włączaj go ponownie i sprawdź obwód z elektrykiem |
| Trzask, syk, iskra albo błysk przy gnieździe | Luźny styk, nadpalone połączenie lub uszkodzona izolacja | Natychmiast odłącz zasilanie, jeśli można to zrobić bez ryzyka |
| Zapach spalenizny lub topionej izolacji | Przewód albo osprzęt nagrzewa się ponad normę | Nie używaj obwodu dalej i nie zasłaniaj miejsca awarii |
| Gniazdo, wtyczka lub obudowa są gorące | Złe połączenie, przeciążenie albo uszkodzenie wewnętrzne | Wyłącz obwód i nie dotykaj elementów do ostygnięcia |
| Miganie świateł w jednym obwodzie | Bywa skutkiem niestabilnego styku, ale nie zawsze oznacza to samo źródło problemu | Sprawdź instalację, zwłaszcza jeśli objaw wraca po kilku minutach |
Najważniejsze jest jedno: objaw powracający po ponownym załączeniu nie jest „kaprysem instalacji”, tylko sygnałem, że coś trzeba naprawić. Z takiego sygnału przechodzimy do konkretu, czyli tego, co zrobić od razu, bez odkładania decyzji na później.
Co zrobić od razu, zanim szkoda się powiększy
Jeśli zauważysz wyraźny problem, najpierw pomyśl o bezpieczeństwie ludzi, dopiero potem o sprzęcie. Jeśli dostęp do wyłącznika jest prosty i nie ma ryzyka porażenia, odetnij zasilanie obwodu lub całego lokalu. Jeśli miejsce awarii jest gorące, dymi albo iskrzy, nie zbliżaj się do niego bardziej, niż trzeba.
- Odłącz zasilanie, ale tylko wtedy, gdy możesz to zrobić bezpiecznie.
- Nie dotykaj uszkodzonych przewodów, metalowych obudów ani mokrych elementów instalacji.
- Nie próbuj gasić palącej się instalacji wodą.
- Jeśli pojawia się dym lub ogień, zaalarmuj domowników i wezwij straż pożarną pod 112 lub 998.
- W zgłoszeniu podaj dokładny adres, co się pali i czy ktoś jest zagrożony.
- Nie ponawiaj zasilania, dopóki instalacji nie obejrzy elektryk.
Jak przypomina PSP, przy pożarze liczy się szybkie zaalarmowanie osób zagrożonych i wezwanie pomocy. W domu ważne jest też chłodne myślenie: jeśli awaria dotyczy instalacji PV, nie rozłączaj elementów na własną rękę, gdy nie masz pewności co do procedury producenta. Nieumiejętne rozłączanie jest jednym z czynników, które mogą doprowadzić do pożaru.
To prowadzi do najważniejszej praktycznej części: które zabezpieczenia rzeczywiście chronią przed skutkami takiej awarii, a które odpowiadają za coś innego.
Które zabezpieczenia działają, a które chronią przed czymś innym
W tym miejscu najczęściej widzę nieporozumienie. Ludzie traktują wszystkie zabezpieczenia jak „jedną rzecz”, a to błąd. Każdy element ma inną funkcję, inną czułość i inny scenariusz działania.
| Urządzenie | Co robi | Przed czym chroni | Czego nie zastępuje |
|---|---|---|---|
| Wyłącznik nadprądowy | Odłącza obwód przy zbyt dużym prądzie | Przed skutkami zwarć i przeciążeń | Nie chroni człowieka tak jak RCD |

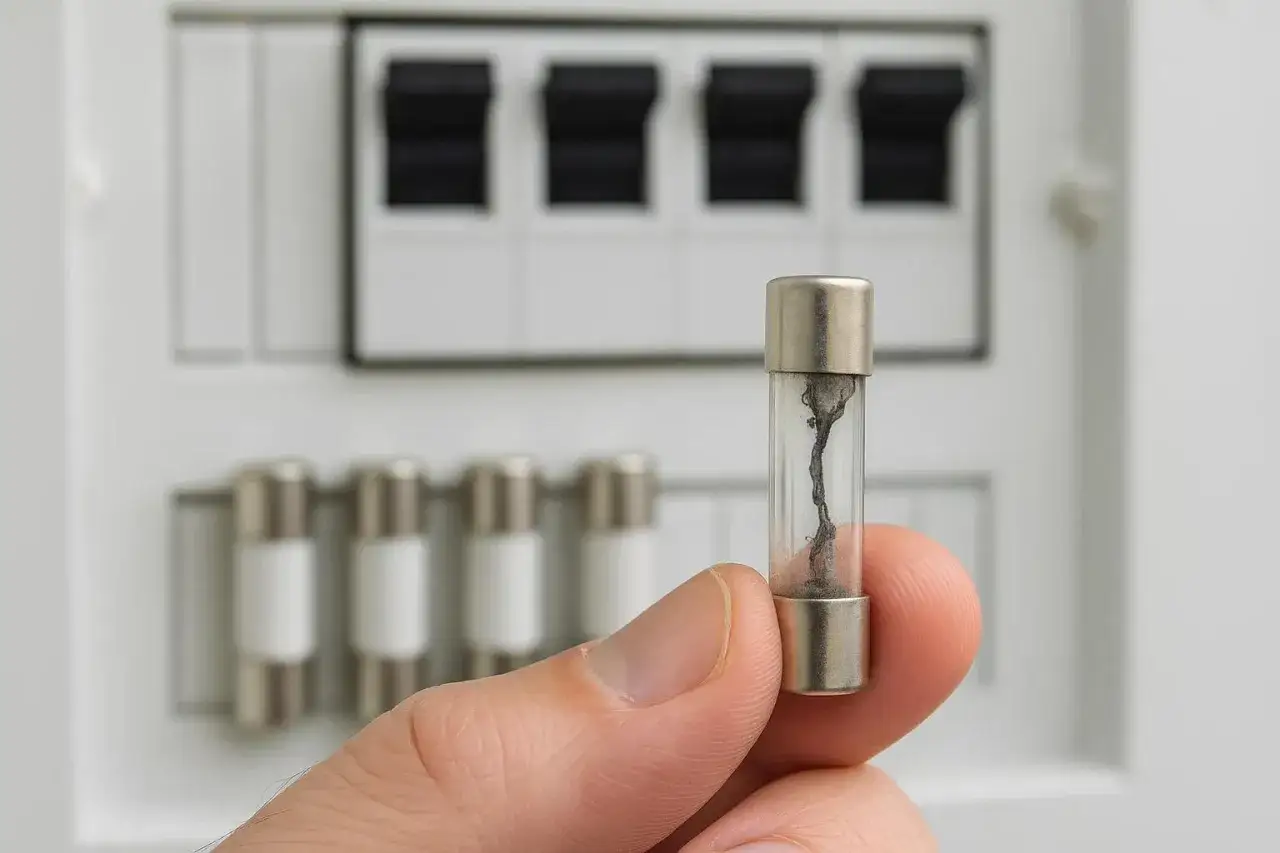

| Bezpiecznik topikowy | Przerywa obwód po przepaleniu wkładki | Przed nadmiernym prądem | Nie jest rozwiązaniem do ciągłego „resetowania” problemu |
| Wyłącznik różnicowoprądowy 30 mA | Reaguje na różnicę prądów wpływającego i wypływającego | Przede wszystkim przed porażeniem i prądem upływowym | Nie zastępuje zabezpieczenia nadprądowego |
| Ogranicznik przepięć | Tłumi skoki napięcia | Przed skutkami wyładowań i przepięć w sieci | Nie rozwiązuje problemu uszkodzonej izolacji |
W materiałach ZPE podaje się, że wyłącznik różnicowoprądowy reaguje na różnicę prądów powyżej 30 mA. To jest ważne, bo pokazuje, że RCD działa na innej zasadzie niż wyłącznik nadprądowy. Jeśli potrzebujesz prostego skrótu: jeden element broni głównie przed porażeniem, drugi przed skutkami zbyt dużego prądu w obwodzie.
W praktyce z elektrycznego punktu widzenia liczy się też impedancja pętli zwarcia, czyli parametr mówiący o tym, czy w chwili uszkodzenia popłynie wystarczająco duży prąd, by zabezpieczenie zadziałało szybko. Taki pomiar sprawdza, czy instalacja ma szansę samoczynnie odłączyć zasilanie zanim napięcie dotykowe stanie się niebezpieczne. W nowych i modernizowanych obiektach to jeden z podstawowych testów odbiorczych.
Skoro wiadomo już, które zabezpieczenia pełnią jaką rolę, pozostaje najpraktyczniejsze pytanie: co zrobić, żeby w ogóle ograniczyć ryzyko takich awarii.
Jak ograniczyć ryzyko w domu i przy fotowoltaice
Najwięcej daje systematyka, nie spektakularne działania. Z doświadczenia wiem, że problemy zaczynają się zwykle od drobiazgów, które przez miesiące pozostają bez reakcji. Dlatego prewencja powinna być prosta, regularna i możliwa do wykonania bez specjalistycznych narzędzi.
- Nie przeciążaj listew i przedłużaczy, zwłaszcza przy urządzeniach grzewczych.
- Raz w miesiącu sprawdź przycisk testowy na wyłączniku różnicowoprądowym.
- Wymień przewód, który ma przetarcie, zagięcie albo nadtopioną izolację.
- Po zalaniu, remoncie lub burzy zleć kontrolę instalacji, zamiast liczyć, że „samo przeszło”.
- W fotowoltaice korzystaj z certyfikowanego montażu i nie oszczędzaj na doborze zabezpieczeń.
- Nie dotykaj złączy, przewodów i puszek na dachu, jeśli nie masz uprawnień i właściwej procedury odłączenia.
- Przy urządzeniach, które wyraźnie się grzeją albo pachną plastikiem, przerwij pracę od razu.
Jeśli spojrzeć na to chłodno, najtańsza ochrona to kontrola stanu instalacji, a najdroższe są skutki odkładania naprawy. W przypadku PV ten bilans jest jeszcze bardziej wyraźny, bo źle wykonane połączenie albo niewłaściwie dobrany element ochronny może skończyć się nie tylko awarią, ale i pożarem. Tu oszczędność na montażu rzadko się opłaca.
To prowadzi do ostatniej rzeczy, którą warto zapamiętać przed kolejną awarią: liczy się nie tylko sam objaw, ale też szybkość reakcji i jakość zabezpieczeń, które już są w ścianie.
Najważniejsze różnice, które oszczędzają sprzęt i nerwy
Gdybym miał zostawić jedną praktyczną myśl, byłaby prosta: nie każde wyłączenie bezpiecznika oznacza tę samą przyczynę, a nie każdy problem rozwiąże ten sam element ochronny. Jeśli awaria wraca, nie traktuj resetowania jako naprawy. To tylko odsunięcie skutku, nie usunięcie przyczyny.
Najbardziej sensowne podejście to połączenie trzech rzeczy: sprawnego zabezpieczenia nadprądowego, działającego wyłącznika różnicowoprądowego i regularnej kontroli przewodów oraz połączeń. W domu to chroni sprzęt i ludzi, a w instalacji fotowoltaicznej dodatkowo ogranicza ryzyko pożaru oraz kosztownych przestojów. Jeśli problem pojawia się częściej niż raz, traktuję go jako sygnał do przeglądu, nie jako drobnostkę do przeczekania.
W praktyce właśnie taka szybka decyzja zwykle robi największą różnicę: odłączyć, sprawdzić i naprawić, zamiast czekać, aż mała usterka zamieni się w szkody, których nie da się już naprawić jednym wyłącznikiem.
