Prawa Kirchhoffa porządkują analizę obwodów elektrycznych tam, gdzie samo prawo Ohma przestaje wystarczać. W praktyce pokazują, jak rozkłada się prąd w węzłach i jak bilansują się napięcia w oczkach, dlatego przydają się przy prostych układach, instalacjach domowych, zasilaczach i elementach systemów fotowoltaicznych. Poniżej wyjaśniam je bez nadmiaru teorii: z definicją, przykładami, metodą liczenia i najczęstszymi błędami.
Najkrócej mówiąc, liczy się bilans prądu i napięcia
- Pierwsza reguła pilnuje, żeby w węźle suma prądów wpływających była równa sumie prądów wypływających.
- Druga reguła mówi, że w zamkniętym oczku bilans napięć musi dać zero.
- W obliczeniach zawsze przyjmuję kierunki prądów i znaków, bo bez tego łatwo pogubić sens wyniku.
- Najlepsze rezultaty daje połączenie tych zasad z prawem Ohma.
- W energetyce i fotowoltaice reguły te pomagają ocenić rozdział prądu, spadki napięcia i poprawność połączeń.
Co opisują reguły Kirchhoffa i po co się ich uczy
Ja traktuję je jak dwa proste bilanse. Pierwszy pilnuje ładunku, a drugi pilnuje energii; razem dają język, którym da się opisać nawet złożony obwód bez zgadywania. To właśnie dlatego są fundamentem analizy obwodów elektrycznych, a nie tylko szkolną ciekawostką.

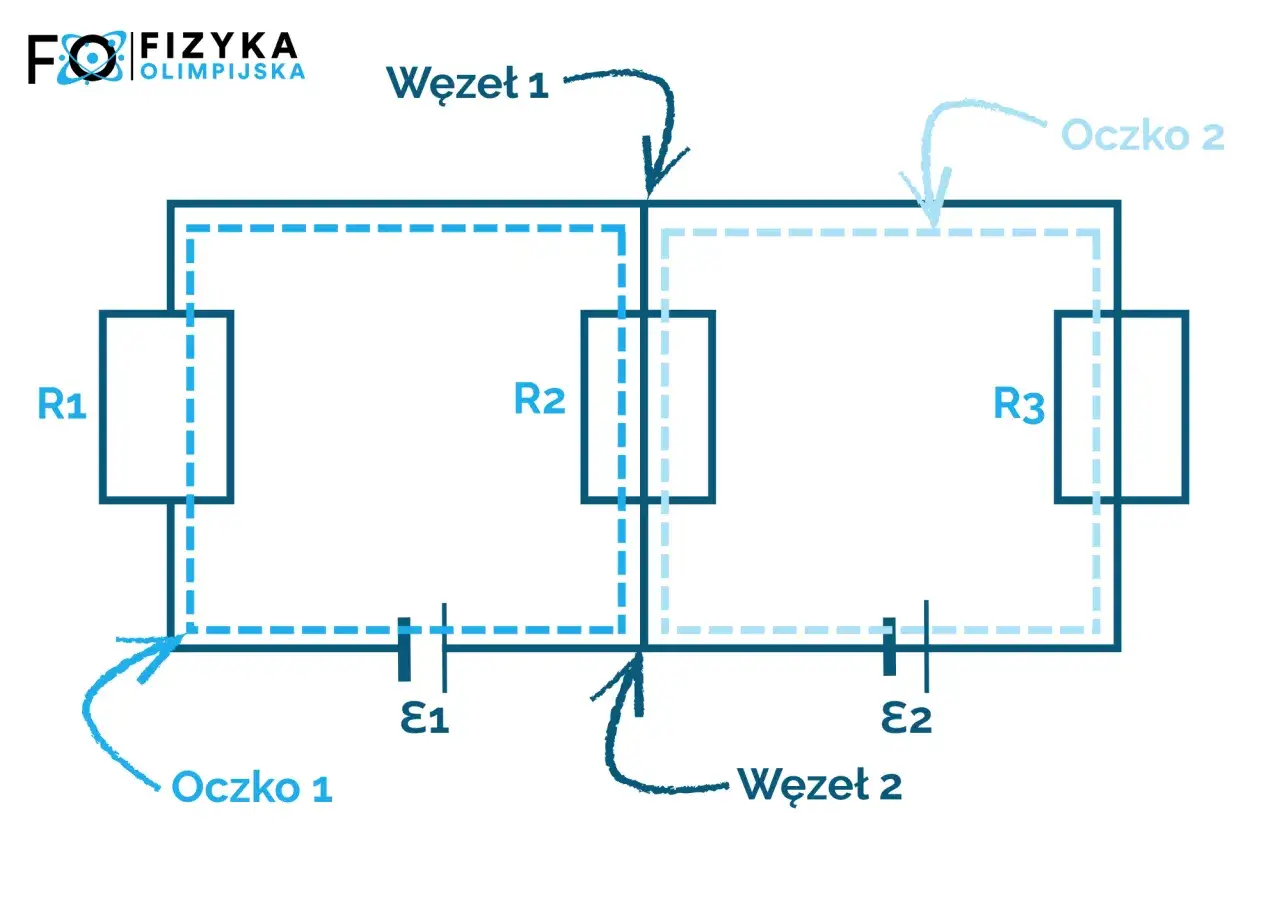

W najprostszej wersji sprawa wygląda tak: pierwszy zapisujesz dla punktu rozgałęzienia, drugi dla zamkniętej pętli. Dzięki temu można policzyć prądy i napięcia w układzie, w którym samo spojrzenie na schemat już nie wystarcza.
| Reguła | Co opisuje | Najprostszy zapis | Kiedy jej używam |
|---|---|---|---|
| Pierwsza | Bilans prądów w węźle | ΣI wpływających = ΣI wypływających | Gdy prąd się rozgałęzia |
| Druga | Bilans napięć w oczku | ΣU = 0 | Gdy liczę spadki i źródła w zamkniętej pętli |
Gdy to rozdzielisz, łatwiej zobaczysz, dlaczego pierwsza reguła dotyczy węzłów, a druga zamkniętych pętli.
Pierwsza reguła węzłowa i rozdział prądu
Węzeł to punkt, w którym spotykają się gałęzie obwodu. Zasada jest krótka: suma prądów wpływających równa się sumie prądów wypływających, czyli algebraicznie ΣI = 0, jeśli kierunki zapisałeś znakami. To bezpośredni zapis zachowania ładunku.
Przykład jest prosty. Jeśli do węzła wpływa 5 A, a z dwóch gałęzi wypływa 2 A i 1,5 A, to trzecia gałąź musi nieść 1,5 A. W obwodzie szeregowym ten problem praktycznie nie występuje, bo prąd się nie rozdziela, ale przy rozgałęzieniach reguła węzłowa staje się podstawą całego rachunku.
- Jeśli po obliczeniach wychodzi wartość ujemna, przyjęty kierunek był odwrotny do rzeczywistego.
- Jeśli suma się nie zgadza, najczęściej problemem jest pominięta gałąź, błąd w znaku albo pomiar wykonany w złym miejscu.
- W praktyce ja zaczynam od zaznaczenia wszystkich węzłów, bo bez tego łatwo pomylić, które prądy w ogóle do siebie należą.
Ta reguła najlepiej działa tam, gdzie prąd się rozdziela, więc następnym krokiem jest bilans napięć w zamkniętej pętli.

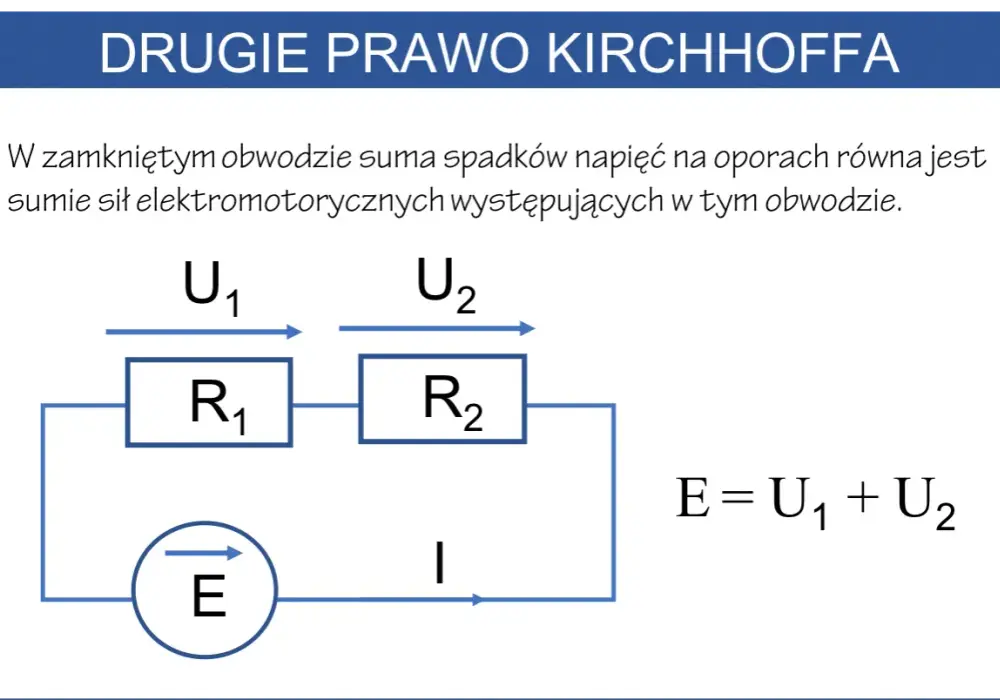

Druga reguła oczkowa i bilans napięć
Drugie prawo mówi, że w każdym zamkniętym oczku suma napięć równa się zero. Jeśli źródło dostarcza 24 V, to na elementach obwodu musi „zniknąć” dokładnie tyle samo, tylko w postaci spadków napięcia. To wygodny sposób opisu pracy obwodu, bo pozwala policzyć, jak energia rozkłada się między źródłem a odbiornikami.
Na prostym przykładzie z rezystorami 4 Ω i 8 Ω połączonymi szeregowo oraz źródłem 24 V najpierw liczę opór całkowity: 12 Ω. Z prawa Ohma wychodzi 2 A, więc spadki napięć wynoszą odpowiednio 8 V i 16 V. Bilans jest prosty: 24 - 8 - 16 = 0.
W obwodach z wieloma źródłami trzeba pilnować zwrotów. Źródło „podnosi” potencjał, a odbiornik go obniża, dlatego znak przy składniku zależy od kierunku obejścia oczka i od tego, jak zaznaczysz bieguny. To właśnie tutaj najczęściej pojawia się niepotrzebny chaos, chociaż sama zasada pozostaje bardzo prosta.
Kiedy oba bilanse masz już rozpisane, warto połączyć je z prawem Ohma i rozpisać cały obwód krok po kroku.
Jak policzyć obwód krok po kroku bez zgadywania
Najbardziej użyteczne podejście jest bardzo proste: najpierw rysuję obwód, potem zaznaczam węzły i oczka, a dopiero później zapisuję równania. W praktyce oszczędza to więcej czasu niż próba „strzelenia” wyniku z pamięci.
- Oznacz węzły, gałęzie i oczka.
- Przyjmij kierunki prądów, nawet jeśli jeszcze ich nie znasz.
- Zapisz równania prądowe dla węzłów i napięciowe dla oczek.
- Dodaj zależności z prawa Ohma: U = I · R.
- Rozwiąż układ i sprawdź, czy wyniki mają sens fizyczny.
| Przykład | Dane wejściowe | Wynik | Co pokazuje |
|---|---|---|---|
| Obwód szeregowy | 24 V, 4 Ω i 8 Ω | 2 A, spadki 8 V i 16 V | Drugie prawo i prawo Ohma dają pełny bilans |
| Węzeł rozgałęziony | 6 A do węzła, trzy gałęzie 2 A, 1,5 A, 2,5 A | Bilans zgodny | Pierwsza reguła pilnuje zachowania ładunku |
Jeżeli w którymś miejscu pojawia się liczba ujemna, nie panikuję. To zwykle znak, że kierunek był przyjęty umownie i trzeba go odwrócić, a nie dowód na błąd rachunkowy.
Właśnie tutaj najczęściej pojawiają się pomyłki, więc następna sekcja jest praktycznie obowiązkowa.
Najczęstsze błędy, które psują wynik
W obwodach najłatwiej pomylić nie wzór, tylko znaki. To dlatego przy Kirchhoffie tak często widzę poprawne liczby w złej konfiguracji. Sam rachunek bywa prosty, ale jeden źle ustawiony zwrot potrafi odwrócić sens całego rozwiązania.
- Liczenie wartości bez kierunków. Bez strzałek nie ma sensownej algebry.
- Sumowanie samych modułów zamiast sumy algebraicznej. To psuje zarówno prądy, jak i napięcia.
- Pomijanie rezystancji przewodów, styków i źródła. W prostych zadaniach się to ignoruje, ale w realnym układzie bywa istotne.
- Zakładanie, że reguły zawsze wystarczą same. Do większych układów potrzebujesz jeszcze metody oczkowej lub węzłowej.
- Stosowanie prostego modelu w układach szybkich i rozległych bez uwzględnienia pasożytów. Przy przetwornicach impulsowych i falownikach to już nie jest drobiazg.
Ja przyjmuję jedną zasadę kontrolną: jeśli wynik nie zgadza się z intuicją o rząd wielkości, najpierw sprawdzam znaki i topologię układu, dopiero potem rachunki. To prowadzi prosto do pytania, gdzie te reguły naprawdę robią różnicę w energetyce.
Dlaczego te reguły są ważne w energetyce i fotowoltaice
W instalacjach energetycznych reguły Kirchhoffa nie są abstrakcją z podręcznika, tylko codziennym narzędziem diagnostycznym. W obwodach PV, magazynach energii, zasilaczach i falownikach pomagają sprawdzić, czy układ jest poprawnie połączony, czy nie ma nadmiernych spadków napięcia i czy prądy w gałęziach mają sens.
Najbardziej czytelny przykład to połączenia równoległe i szeregowe. Jeśli trzy stringi fotowoltaiczne oddają po 10 A do wspólnej magistrali, to na wyjściu sumuje się 30 A. Z kolei w szeregu napięcia się dodają, więc 10 modułów o napięciu roboczym około 40 V daje w przybliżeniu 400 V, choć w praktyce realny wynik zależy od temperatury i charakterystyki modułów.
To samo widać przy akumulatorach. Dwa akumulatory 12 V połączone szeregowo dają 24 V, a połączenie równoległe nie zmienia napięcia, tylko zwiększa dostępną wydajność prądową i pojemność układu. Dla instalatora to różnica między poprawnym projektem a późniejszymi problemami z ładowaniem, zabezpieczeniami i przewodami.
Właśnie dlatego w energetyce patrzę na te zasady nie jak na szkolny obowiązek, ale jak na najszybszy test, czy układ ma prawo działać tak, jak zakłada projekt. Zanim jednak zamkniesz obliczenia, warto zrobić ostatni, krótki przegląd poprawności.
Co sprawdzam, zanim uznam obwód za policzony poprawnie
Na końcu zawsze robię szybki audyt wyniku. To zwykle trwa minutę, a potrafi oszczędzić wiele godzin szukania błędu w schemacie albo w pomiarach.
- Czy suma prądów w każdym węźle się zgadza.
- Czy w każdym oczku bilans napięć domyka się do zera.
- Czy jednostki są spójne: ampery, wolty i omy nie mogą się mieszać.
- Czy wynik nie przeczy oczywistym ograniczeniom układu, na przykład zbyt dużemu prądowi dla cienkiego przewodu.
- Czy w rozwiązaniu uwzględniłem rzeczywisty kierunek prądu, a nie tylko umowną strzałkę na schemacie.
Jeśli te pięć punktów przechodzi bez zastrzeżeń, obwód jest zwykle policzony dobrze. W praktyce właśnie tak buduje się pewność przy analizie obwodów: od prostego bilansu ładunku i energii, przez poprawne znaki, aż po sens fizyczny całego układu.
