Symbol rezystora wygląda niepozornie, ale w schemacie elektrycznym mówi bardzo dużo: jaki to element, jaką pełni funkcję i czy projektant trzyma się konkretnego standardu zapisu. W energetyce jądrowej ta czytelność ma szczególne znaczenie, bo w dokumentacji układów pomiarowych i automatyki nie ma miejsca na domysły. Poniżej pokazuję, jak rozpoznawać oznaczenie rezystora, czym różnią się najczęstsze warianty i na co zwracać uwagę, gdy schemat ma znaczenie dla bezpieczeństwa lub utrzymania ruchu.
Najważniejsze fakty o oznaczeniu rezystora w schematach
- W standardzie IEC rezystor najczęściej rysuje się jako prostokąt, a w tradycji ANSI jako zygzak.
- Sam znak mówi o funkcji elementu, ale nie zastępuje wartości, tolerancji ani mocy podanych obok.
- Oznaczenia typu R1, R2, R15 łączą symbol z listą elementów, BOM-em i dokumentacją serwisową.
- W energetyce jądrowej rezystory pojawiają się głównie w układach I&C, czyli pomiaru, sterowania i diagnostyki.
- Najczęstsze pomyłki dotyczą rezystorów regulowanych, termistorów i warystorów, a nie samego rezystora stałego.
- Jeśli projekt opiera się na jednej normie, trzeba trzymać się jej konsekwentnie w całym komplecie rysunków.

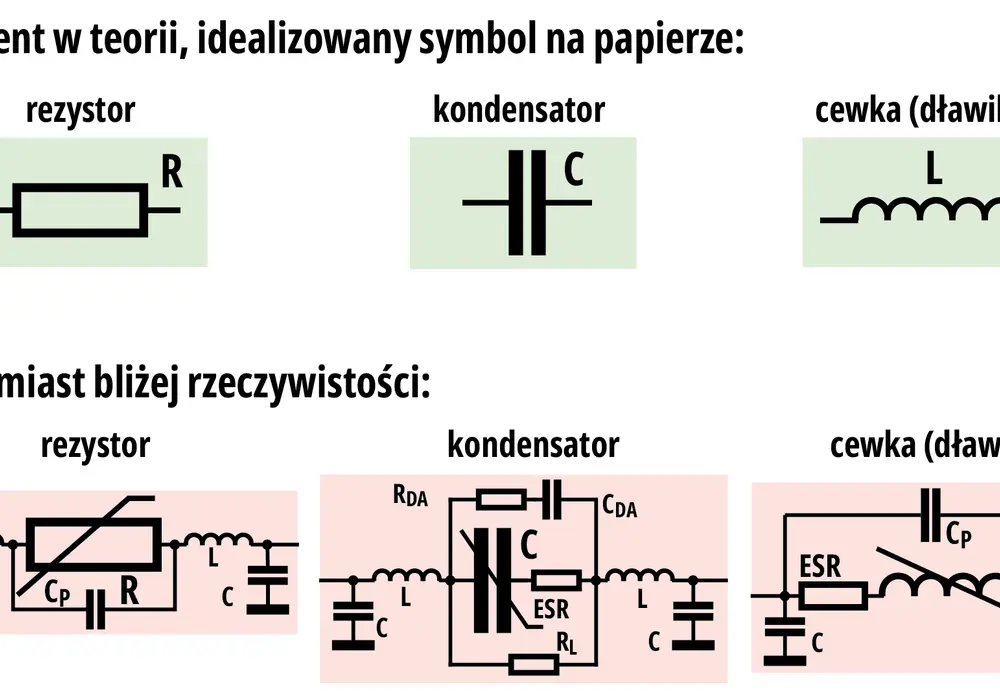

Jak czytać symbol rezystora w schemacie
Ja zawsze zaczynam od prostej zasady: symbol rezystora oznacza element, który ogranicza prąd, powoduje spadek napięcia albo dzieli napięcie w obwodzie. Sam rysunek nie mówi jeszcze, czy chodzi o zwykły rezystor szeregowy, element w dzielniku napięcia, czy część układu polaryzacji. To dopiero opis obok symbolu, numer referencyjny i kontekst całego schematu pozwalają odczytać rolę elementu.
W praktyce patrzę na cztery rzeczy naraz:
- kształt symbolu, bo on często od razu zdradza standard zapisu,
- oznaczenie referencyjne, zwykle w formie R1, R2, R15,
- wartość elektryczną, np. 220 Ω albo 10 kΩ,
- dodatkowe dane, takie jak tolerancja, moc i ewentualnie typ specjalny.
Jeśli na schemacie widzę sam znak bez opisu, traktuję go jako informację wstępną, a nie pełną odpowiedź. To szczególnie ważne przy dokumentacji technicznej do instalacji energetycznych, gdzie jeden element może występować w kilku odmianach i pełnić zupełnie różne zadania. Właśnie dlatego warto od razu przejść od ogólnego odczytu symbolu do jego wariantów.

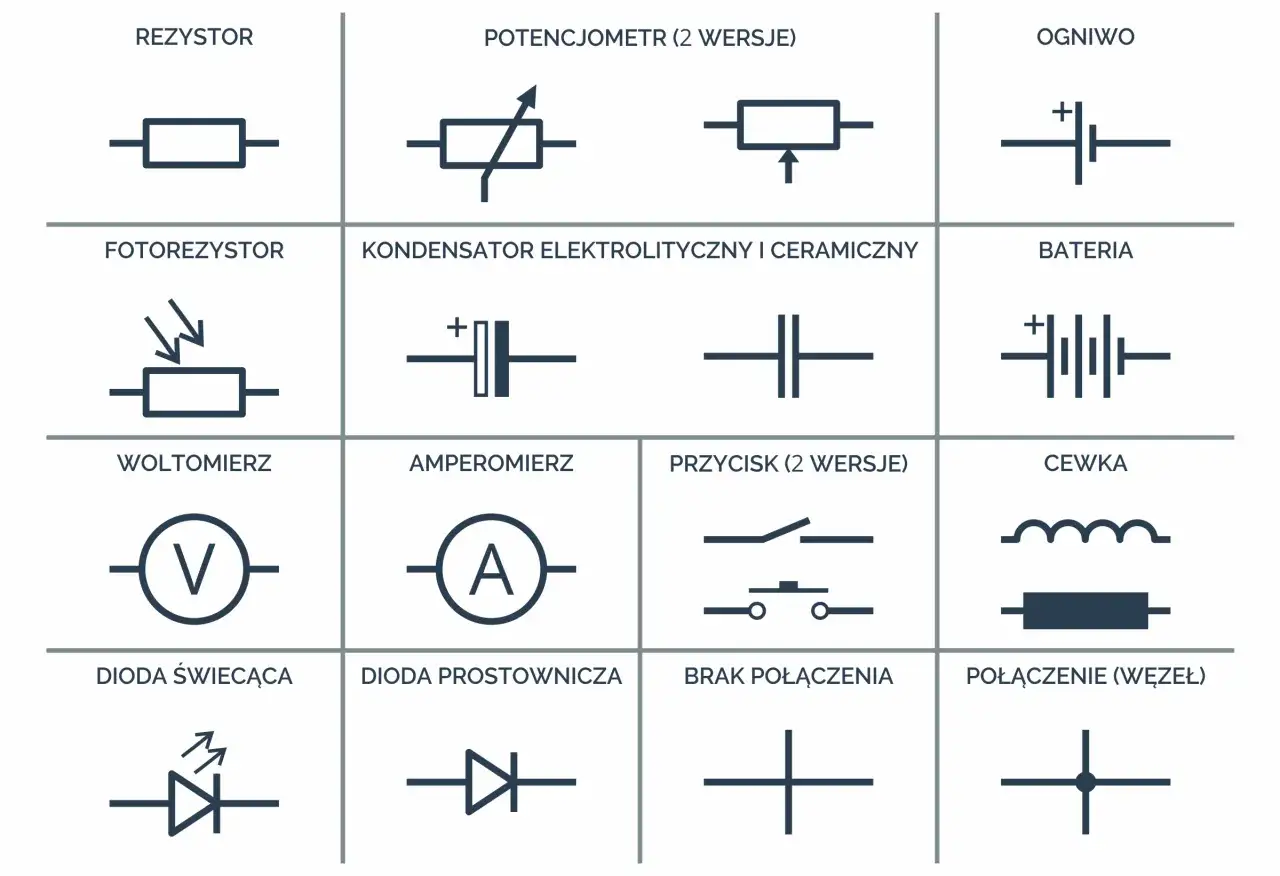

Jakie warianty symbolu spotkasz najczęściej
W schematach nie ma jednego uniwersalnego rysunku dla wszystkich rezystorów. Zmiana małego detalu, takiego jak strzałka, ukośna kreska albo dodatkowe oznaczenie, mówi, że element nie jest zwykłym rezystorem stałym, tylko wersją regulowaną lub zależną od warunków otoczenia. Dla czytelnika schematu to kluczowa różnica, bo błędne rozpoznanie typu elementu może prowadzić do złego doboru części albo błędnej diagnozy usterki.
| Wariant | Jak go rozumiem w praktyce | Gdzie pojawia się najczęściej | Na co uważać |
|---|---|---|---|
| Rezystor stały | Element o jednej, zadanej wartości oporu | Dzielniki napięcia, ograniczanie prądu, polaryzacja układów | Sam symbol nie pokazuje mocy ani tolerancji |
| Rezystor regulowany | Wartość można zmieniać w określonym zakresie | Regulacja, kalibracja, strojenie obwodu | Łatwo pomylić z rezystorem stałym, jeśli opis jest nieczytelny |
| Potencjometr | Rezystor z ruchomym suwakiem do płynnej regulacji | Nastawa poziomu sygnału, regulacja napięcia odniesienia | To nie zawsze to samo co reostat, bo funkcja zależy od podłączenia wyprowadzeń |
| Termistor | Rezystancja zmienia się wraz z temperaturą | Pomiar temperatury, kompensacja, zabezpieczenia | Kluczowe jest rozpoznanie typu NTC lub PTC |
| Warystor | Element zależny od napięcia, często do ochrony przeciwprzepięciowej | Zabezpieczenie zasilania i elektroniki | Nie wolno traktować go jak zwykłego rezystora szeregowego |
| Fotorezystor | Opór zależy od natężenia światła | Automatyka, czujniki, układy sterujące | Symbol bywa mylony z innymi elementami zależnymi od warunków zewnętrznych |
Warto zapamiętać prostą regułę: sam prostokąt albo zygzak to dopiero punkt wyjścia. O tym, co naprawdę oznacza element, przesądzają dodatkowe znaki i podpisy. Gdy to już mamy uporządkowane, naturalnie pojawia się pytanie, dlaczego ten sam rezystor bywa rysowany inaczej w różnych krajach i branżach.
Czym różnią się zapisy IEC i ANSI
W dokumentacji technicznej najczęściej spotkasz dwa główne podejścia. W standardzie IEC 60617 rezystor jest zwykle przedstawiany jako prostokąt, a w tradycji ANSI Y32 / IEEE 315 często jako zygzak. W oficjalnej bazie IEC 60617 znajdziesz obecnie symbol opisany jako „Resistor, general symbol”, a także odmiany dla rezystorów regulowanych i zależnych od napięcia.
| Kryterium | IEC 60617 | ANSI / IEEE |
|---|---|---|
| Typowy wygląd rezystora | Prostokąt | Zygzak |
| Gdzie spotykany | Europa i dokumentacja oparta na standardach IEC | Stany Zjednoczone i część starszych opracowań technicznych |
| Co to oznacza dla czytelnika | Trzeba umieć rozpoznać prostokąt jako rezystor, a nie tylko jako blok graficzny | Trzeba uważać, by nie uznać zygzaka za element innego typu |
| Ryzyko pomyłki | Wysokie przy mieszaniu norm w jednym projekcie | Wysokie przy przepisywaniu schematów między różnymi systemami CAD |
Ja patrzę na to pragmatycznie: jeśli projekt ma legendę i wskazaną normę, nie zgaduję, tylko trzymam się tego, co wybrano w dokumentacji. To ważne także dlatego, że w systemach energetycznych i przemysłowych zmiana stylu symboli bez komentarza potrafi wywołać niepotrzebne błędy podczas przeglądu albo serwisu. A w energetyce jądrowej konsekwencje nieczytelności są jeszcze większe.
Dlaczego ten znak ma znaczenie w energetyce jądrowej
W obiektach jądrowych rezystor nie jest „małym, banalnym elementem” tylko częścią większej układanki, którą tworzą czujniki, przetworniki, moduły, zawory, napędy i układy sterowania. Jak podaje IAEA, systemy I&C w elektrowniach jądrowych monitorują parametry pracy, integrują informacje i automatycznie korygują działanie instalacji. To oznacza, że schemat musi być czytelny nie tylko dla konstruktora, ale też dla diagnostyki, modernizacji i późniejszego utrzymania.
W takim środowisku rezystory pojawiają się bardzo często w układach:
- pomiaru i kondycjonowania sygnału,
- dzielników napięcia,
- ograniczania prądu wejściowego,
- układów pull-up i pull-down,
- kompensacji temperatury,
- zabezpieczeń przeciwprzepięciowych.
Najważniejsze jest jednak coś innego: w dokumentacji krytycznej nie wystarczy wiedzieć, że „to jest rezystor”. Trzeba jeszcze zrozumieć jego wartość, tolerancję, moc, wersję montażową i miejsce w całej architekturze układu. W praktyce projektowej to właśnie symbol pomaga szybko powiązać element z resztą schematu, ale dopiero zestawienie symbolu z opisem daje pełny obraz. To prowadzi wprost do najczęstszych błędów, które widzę przy czytaniu takich rysunków.
Najczęstsze błędy przy odczycie schematów
Większość pomyłek nie wynika z tego, że ktoś nie zna symbolu rezystora. Problem pojawia się wtedy, gdy ktoś czyta go bez kontekstu. Najczęściej spotykam takie sytuacje:
- Pomylenie rezystora stałego z regulowanym - jeden dodatkowy znak zmienia funkcję elementu, a przez to także sposób jego użycia.
- Ignorowanie wartości mocy - element może wyglądać poprawnie, ale nie wytrzyma energii wydzielanej w obwodzie.
- Nieczytanie legendy projektu - w jednym komplecie dokumentów może obowiązywać IEC, a w innym starszy zapis lokalny.
- Zakładanie, że R1 oznacza konkretną wartość - oznaczenie referencyjne identyfikuje element, ale nie podaje jego oporu.
- Mieszanie rezystora z elementem zależnym od temperatury lub napięcia - termistor i warystor wymagają innego podejścia niż zwykły opornik.
Ja w takich przypadkach zawsze wracam do dwóch rzeczy: opisu w legendzie i noty przy schemacie. Jeśli dokument jest niepełny, nie dopowiadam sobie brakujących informacji. To szczególnie ważne w instalacjach krytycznych, gdzie błędna interpretacja może wydłużyć diagnostykę albo prowadzić do złego doboru części zamiennej. Żeby tego uniknąć, warto mieć prostą listę kontrolną przed zamknięciem dokumentacji.
Co sprawdzam, zanim uznam schemat za kompletny
Przed uznaniem schematu za poprawny robię krótki przegląd, który oszczędza później sporo czasu. Nie jest to skomplikowane, ale w praktyce bardzo skuteczne.
- czy symbol odpowiada normie wskazanej w projekcie,
- czy przy elemencie jest pełne oznaczenie referencyjne,
- czy podano wartość rezystancji i jednostkę,
- czy zgadza się tolerancja i moc, jeśli są wymagane,
- czy typ elementu pasuje do funkcji obwodu,
- czy w całej dokumentacji nie mieszają się różne konwencje bez wyjaśnienia.
W schematach energetycznych, a zwłaszcza w obszarze jądrowym, taka dyscyplina jest po prostu częścią jakości projektu. Symbol rezystora sam w sobie jest prosty, ale dopiero konsekwentny zapis, zgodny ze standardem i opisem technicznym, sprawia, że dokumentacja naprawdę pomaga w pracy. Jeśli ten jeden znak ma być czytelny dla inżyniera, serwisanta i kontrolera jakości, musi być potraktowany serio od pierwszej kreski do ostatniej adnotacji.
