Gdy napęd dojeżdża do końca prowadnicy, klapy nie wolno już otworzyć, a siłownik powinien zatrzymać się dokładnie w określonym miejscu, potrzebny jest prosty, ale ważny element sterowania. Taka krańcówka wykrywa położenie mechanizmu i przekazuje do układu sygnał o osiągnięciu punktu granicznego. Wyjaśniam, jak działa wyłącznik krańcowy, jakie ma odmiany, gdzie sprawdza się w automatyce oraz jak dobrać go do instalacji, także tej związanej z energią i fotowoltaiką.
Najważniejsze informacje o kontroli położenia w automatyce
- Wyłącznik krańcowy wykrywa osiągnięcie przez ruchomy element określonej pozycji.
- Najczęściej wykorzystuje styki NO i NC, czyli normalnie otwarte oraz normalnie zamknięte.
- Do wyboru są modele z trzpieniem, rolką, dźwignią, prętem sprężystym, linką lub bezstykowe.
- Przy doborze liczą się przede wszystkim obciążenie, prędkość ruchu, środowisko pracy i stopień ochrony IP.
- W instalacjach solarnych element ten może ograniczać ruch trackerów, siłowników, klap i osłon.
Jak działa wyłącznik krańcowy i co właściwie wykrywa
Wyłącznik krańcowy jest elektromechanicznym czujnikiem położenia. Kiedy ruchoma część maszyny naciska na jego głowicę, mechanizm zmienia stan styków i wysyła do sterownika informację, że element dotarł do wyznaczonego punktu. W praktyce może to oznaczać zatrzymanie silnika, zmianę kierunku ruchu albo uruchomienie następnego etapu cyklu.
Najczęściej spotykam konfigurację z jednym stykiem NO i jednym NC. Styk NO pozostaje rozłączony w stanie spoczynku i zamyka obwód po zadziałaniu, natomiast NC jest zamknięty bez nacisku i rozwiera się po uruchomieniu. W obwodach bezpieczeństwa częściej wykorzystuje się tor NC, ponieważ przerwanie przewodu również może zostać potraktowane jako błąd.
Różnica między czujnikiem położenia a zabezpieczeniem
Ten sam element może pełnić dwie funkcje. W prostym układzie sterowania informuje, że brama lub siłownik dojechały do końca. W bardziej odpowiedzialnej maszynie działa jako część układu ochronnego, który ma przerwać pracę po otwarciu osłony albo przekroczeniu bezpiecznego zakresu ruchu.
Nie należy jednak zakładać, że każdy model automatycznie spełnia wymagania bezpieczeństwa. Do zatrzymywania niebezpiecznych maszyn potrzebne są odpowiednio dobrane komponenty, właściwe połączenie z przekaźnikiem bezpieczeństwa i ocena całego układu. Sama obudowa z przełącznikiem nie zastępuje kompletnego systemu ochronnego.

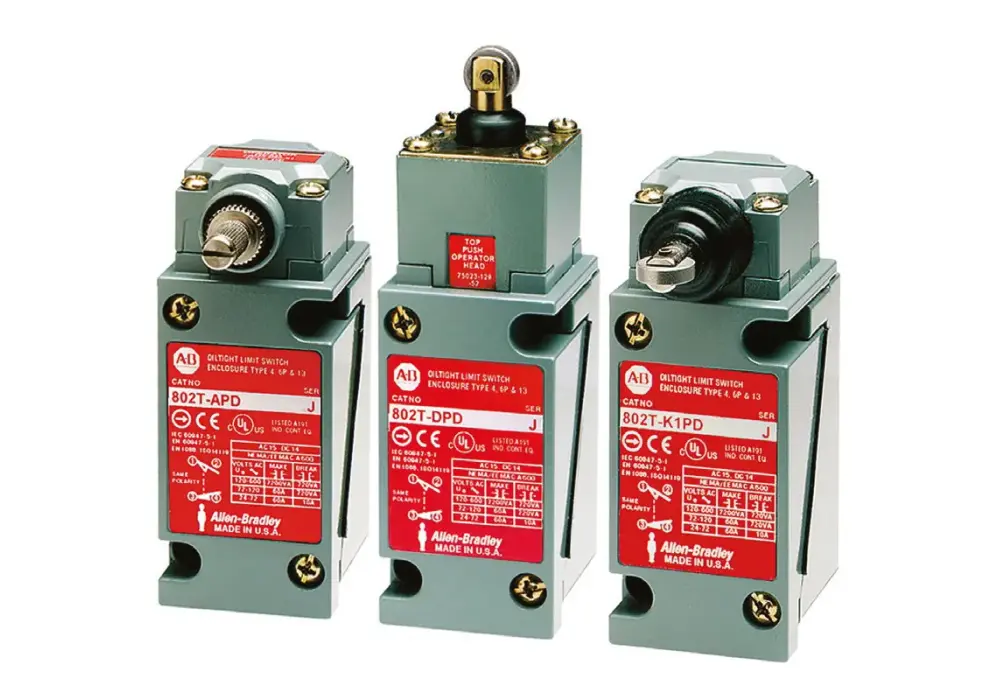

Rodzaje elementów i ich zastosowanie
Największa różnica między modelami dotyczy sposobu, w jaki ruch mechanizmu dociera do styków. To właśnie głowica robocza decyduje o tym, czy urządzenie zadziała płynnie, wytrzyma uderzenia i będzie tolerować niewielkie niedokładności montażu.
| Typ wykonania | Gdzie sprawdza się najlepiej | Najważniejsza cecha |
|---|---|---|
| Trzpień lub popychacz | Precyzyjne mechanizmy, małe urządzenia | Krótki i wyraźny skok przełączenia |
| Dźwignia z rolką | Napędy, przenośniki, bramy, siłowniki | Łagodny najazd i mniejsze tarcie |
| Pręt sprężysty | Mechanizmy o zmiennym kierunku dojazdu | Możliwość zadziałania z kilku stron |
| Linka bezpieczeństwa | Długie przenośniki i rozległe stanowiska | Awaryjne zatrzymanie na dużym odcinku |
| Wersja magnetyczna | Osłony, drzwi, urządzenia wymagające pracy bez tarcia | Brak mechanicznego kontaktu z aktywatorem |
W większości typowych napędów wybieram model z rolką. Toleruje on drobne przesunięcia, a rolka nie szoruje bezpośrednio po elemencie najazdowym. Popychacz jest bardziej kompaktowy, ale wymaga dokładniejszego ustawienia i może szybciej się zużyć, jeśli mechanizm dojeżdża z dużą energią.
Warto odróżnić zwykły wyłącznik położenia od wykonania z kluczem lub blokadą. Ten drugi wariant służy często do kontroli osłon i drzwi, gdzie ważne jest nie tylko wykrycie otwarcia, lecz także ograniczenie dostępu do ruchomej części maszyny.
Jak dobrać model do maszyny lub instalacji
Dobór zaczynam od odpowiedzi na cztery pytania. Co się porusza, jak szybko, w jakim środowisku i jaki skutek ma mieć przełączenie? Dopiero potem patrzę na kształt obudowy czy cenę, ponieważ źle dobrana głowica albo zbyt słaby styk szybko prowadzą do przestojów.
Obciążenie elektryczne
Trzeba sprawdzić napięcie, prąd oraz rodzaj obciążenia. Silnik, stycznik i cewka przekaźnika mogą generować większe obciążenia przy załączaniu i wyłączaniu niż zwykła lampka sygnalizacyjna. Jeżeli wyłącznik ma tylko przekazywać sygnał do wejścia PLC, jego styki nie muszą bezpośrednio przełączać silnika.
Moja praktyczna zasada jest prosta. Wyłącznik krańcowy powinien sterować wejściem lub przekaźnikiem, a nie dużym napędem bezpośrednio, chyba że producent wyraźnie dopuszcza takie zastosowanie. W ten sposób ogranicza się iskrzenie styków i wydłuża ich trwałość.
Warunki środowiskowe
W hali produkcyjnej wystarczy często standardowa obudowa, ale na zewnątrz potrzebna jest ochrona przed wodą, pyłem i zmianami temperatury. W katalogach przemysłowych często spotyka się klasy IP65, IP66 lub IP67. IP66 oznacza ochronę przed pyłem i silnymi strugami wody, a IP67 dodatkowo krótkotrwałe zanurzenie w wodzie.
W instalacji fotowoltaicznej lub przy trackerze słonecznym zwracam uwagę nie tylko na deszcz. Problemem bywają także skraplanie pary, promieniowanie UV, kurz i oblodzenie. W takim miejscu obudowa o wyższym IP pomaga, ale nie naprawi błędów montażowych, takich jak skierowanie dławika kablowego do góry albo pozostawienie naprężonego przewodu.
Mechanika ruchu
Sprawdź prędkość dojazdu, kierunek najazdu, zakres ruchu oraz siłę, z jaką mechanizm naciska na aktywator. Dźwignia powinna zostać uruchomiona przed fizycznym końcem prowadnicy, aby wyłącznik nie pełnił funkcji zderzaka.
To częsty błąd przy siłownikach i bramach. Gdy cała masa urządzenia zatrzymuje się na małej dźwigni, styki mogą działać poprawnie tylko przez krótki czas, a obudowa zaczyna pękać. Krańcowe położenie powinno być punktem sygnałowym, nie mechanicznym ogranicznikiem ruchu.
Gdzie stosuje się te elementy w energetyce i automatyce
W automatyce budynkowej wyłącznik krańcowy kontroluje położenie bram, rolet, klap wentylacyjnych i zaworów. W maszynach przemysłowych pilnuje końca przesuwu, obecności detalu albo zamknięcia osłony. Jego zaletą jest prostota, ponieważ do przekazania sygnału nie potrzebuje skomplikowanego oprogramowania ani kalibracji.
Trackery fotowoltaiczne
W jednoosiowym lub dwuosiowym trackerze sygnały krańcowe mogą ograniczać obrót konstrukcji do bezpiecznego zakresu. Chronią przewody, przekładnię i moduły przed dojazdem w pozycję, w której elementy mechaniczne zaczęłyby się wzajemnie blokować.
W tym zastosowaniu nie traktowałbym jednak wyłącznika jako jedynego zabezpieczenia. Dobrze zaprojektowany układ powinien uwzględniać także ograniczenia programowe, pomiar prądu silnika i procedurę awaryjnego zatrzymania. Mechaniczny czujnik jest ważną warstwą ochrony, ale nie powinien być jedyną.
Siłowniki, klapy i obudowy techniczne
Element sprawdza się przy klapach serwisowych, żaluzjach, osłonach i siłownikach otwierających urządzenia energetyczne. Może potwierdzać pełne zamknięcie obudowy albo zatrzymywać napęd po osiągnięciu pozycji otwartej.
Przy małych obudowach często lepszy będzie kompaktowy model z trzpieniem lub czujnik magnetyczny. Przy większych konstrukcjach wybieram wariant z rolką, ponieważ łatwiej wybacza niewielkie ugięcie zawiasów i tolerancje montażowe.
Przenośniki i automatyczne stanowiska
Na przenośniku wyłącznik może wykrywać dojazd wózka do końca toru albo obecność produktu w określonym miejscu. W robotyce bywa używany jako prosty sygnał referencyjny, choć przy bardzo precyzyjnym pozycjonowaniu zwykle uzupełnia się go enkoderem. Enkoder mierzy położenie w sposób ciągły, a wyłącznik krańcowy potwierdza fizyczny limit.
To dobre połączenie dwóch metod. Enkoder zapewnia dokładność, natomiast mechaniczny punkt końcowy daje dodatkową informację, że układ nie przekroczył bezpiecznego zakresu.
Podłączanie, testowanie i najczęstsze błędy
Przed podłączeniem trzeba odczytać oznaczenia na obudowie lub w dokumentacji. Zaciski są zwykle opisane jako COM, NO i NC. COM to styk wspólny, NO pozostaje otwarty w spoczynku, a NC pozostaje zamknięty.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem.
- Wybierz tor NO albo NC zgodnie z logiką sterownika.
- Ustaw aktywator tak, aby przełączenie następowało przed końcem ruchu.
- Uruchom mechanizm w trybie ręcznym lub serwisowym.
- Sprawdź reakcję układu przy powolnym dojeździe i po zaniku sygnału.
W obwodzie bezpieczeństwa preferuje się logikę, w której przerwanie przewodu powoduje zatrzymanie albo zgłoszenie usterki. Nie wolno jednak kopiować takiego schematu bez sprawdzenia wymagań konkretnej maszyny. Przy napięciach sieciowych i napędach prace powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Przeczytaj również: Morska energetyka wiatrowa w Polsce - Jak działa i czy się opłaca?
Co najczęściej powoduje awarie
- Zły typ styku, przez który sterownik odczytuje stan odwrotnie niż zakładano.
- Brak zapasu mechanicznego, czyli dobijanie aktywatora do obudowy.
- Wilgoć w dławiku i przewodzie prowadzonym bez pętli ociekowej.
- Przełączanie zbyt dużego prądu bez przekaźnika pośredniego.
- Luźny uchwyt, który zmienia punkt zadziałania podczas drgań.
Jeżeli urządzenie raz działa, a raz nie, nie zaczynałbym od wymiany całego sterownika. Najpierw sprawdzam mechanikę, ciągłość przewodu i zmianę stanu między COM a NO lub NC. W wielu przypadkach przyczyną okazuje się przesunięty wspornik albo rolka, która nie trafia już w element najazdowy.
Wyłącznik krańcowy czy czujnik bezstykowy
Mechaniczny wariant jest tani, łatwy do zrozumienia i nie wymaga specjalnego układu elektronicznego. Ma jednak elementy zużywające się podczas pracy. Czujnik indukcyjny, optyczny lub magnetyczny nie wymaga fizycznego nacisku, ale potrzebuje odpowiedniego zasilania i właściwej odległości wykrywania.
| Kryterium | Wersja mechaniczna | Wersja bezstykowa |
|---|---|---|
| Koszt i prostota | Zwykle prostsza i łatwa w serwisie | Większa zależność od elektroniki |
| Odporność na tarcie | Elementy mechaniczne zużywają się | Brak kontaktu z aktywatorem |
| Odporność na zabrudzenia | Zależy od obudowy i głowicy | Czujniki optyczne mogą wymagać czystego pola widzenia |
| Informacja o pozycji | Najczęściej jeden lub kilka punktów granicznych | Możliwa szybka detekcja bez nacisku |
| Najlepsze zastosowanie | Napędy, osłony, bramy i proste maszyny | Szybkie linie, robotyka i częste cykle |
Nie wymieniałbym mechanicznego rozwiązania na bezstykowe tylko dlatego, że brzmi nowocześniej. Jeżeli urządzenie wykonuje kilka cykli dziennie i pracuje w trudnym środowisku, solidny model z rolką może być rozsądniejszy oraz łatwiejszy do diagnozowania. Bezstykowy czujnik zyskuje przewagę wtedy, gdy występuje dużo cykli, drgania albo ryzyko uszkodzenia aktywatora.
Jak rozsądnie zaplanować montaż i serwis
Najlepiej przewidzieć położenie czujnika już na etapie projektu. Uchwyt powinien być sztywny, dostępny do regulacji i zabezpieczony przed samoczynnym przesunięciem. Przewód warto poprowadzić tak, aby nie pracował razem z dźwignią i nie był narażony na przetarcie.
Przy przeglądach sprawdzam trzy rzeczy: czy aktywator porusza się bez zacięć, czy punkty przełączenia są powtarzalne i czy obudowa nie ma pęknięć. W instalacji zewnętrznej kontrola po zimie ma szczególny sens, bo lód i wilgoć potrafią ujawnić problemy niewidoczne latem.
Dobrze dobrany element nie powinien wymagać ciągłego regulowania. Jeżeli po kilku tygodniach punkt zatrzymania wyraźnie się przesuwa, przyczyną może być nie tylko zużycie wyłącznika, ale również luz na prowadnicy, rozciągnięty łańcuch, ugięcie konstrukcji albo zbyt duża siła dojazdu.
Mały element, który decyduje o bezpiecznym końcu ruchu
Wyłącznik krańcowy nie jest skomplikowanym urządzeniem, lecz jego dobór wpływa na trwałość i bezpieczeństwo całego mechanizmu. Najpierw określam sposób ruchu i środowisko, potem wybieram głowicę, styki, obudowę oraz właściwy sposób włączenia do sterownika.
W prostych napędach sprawdzi się model z rolką i stykiem NC, a w wymagających aplikacjach warto rozważyć czujnik bezstykowy albo niezależne zabezpieczenie awaryjne. Najważniejsze jest to, aby punkt przełączenia następował przed mechanicznym końcem ruchu. Ten jeden szczegół często decyduje o tym, czy automatyka będzie działać latami, czy zacznie sprawiać problemy po kilku miesiącach.
