Badanie izolacji przewodów - Krok po kroku i bez błędów

Dobry test izolacji przewodów pozwala wychwycić problem, zanim zamieni się w awarię, wyzwalanie zabezpieczeń albo przegrzewanie połączeń. W praktyce patrzę na to badanie jak na szybki przegląd kondycji kabli: pokazuje, czy izolacja nadal trzyma parametry i czy instalacja nie ma ukrytych upływów. W tym tekście pokazuję, jakie narzędzia są potrzebne, jak wykonać badanie krok po kroku i jak odczytać wynik bez zgadywania.

Co tak naprawdę pokazuje badanie izolacji przewodów

W instalacjach domowych i przemysłowych najczęściej szukam śladów starzenia, zawilgocenia, uszkodzeń mechanicznych, przegrzania oraz błędów montażowych. W fotowoltaice dochodzi jeszcze długi odcinek przewodów DC, narażenie na UV i wilgoć oraz więcej elementów, które trzeba odłączyć przed testem. To wszystko sprawia, że wynik trzeba interpretować w kontekście, a nie wyłącznie jako liczbę z wyświetlacza. Zanim przejdę do samej procedury, pokazuję, czym mierzyć, żeby w ogóle dostać wiarygodny odczyt.

Jakie narzędzia są potrzebne do rzetelnego badania

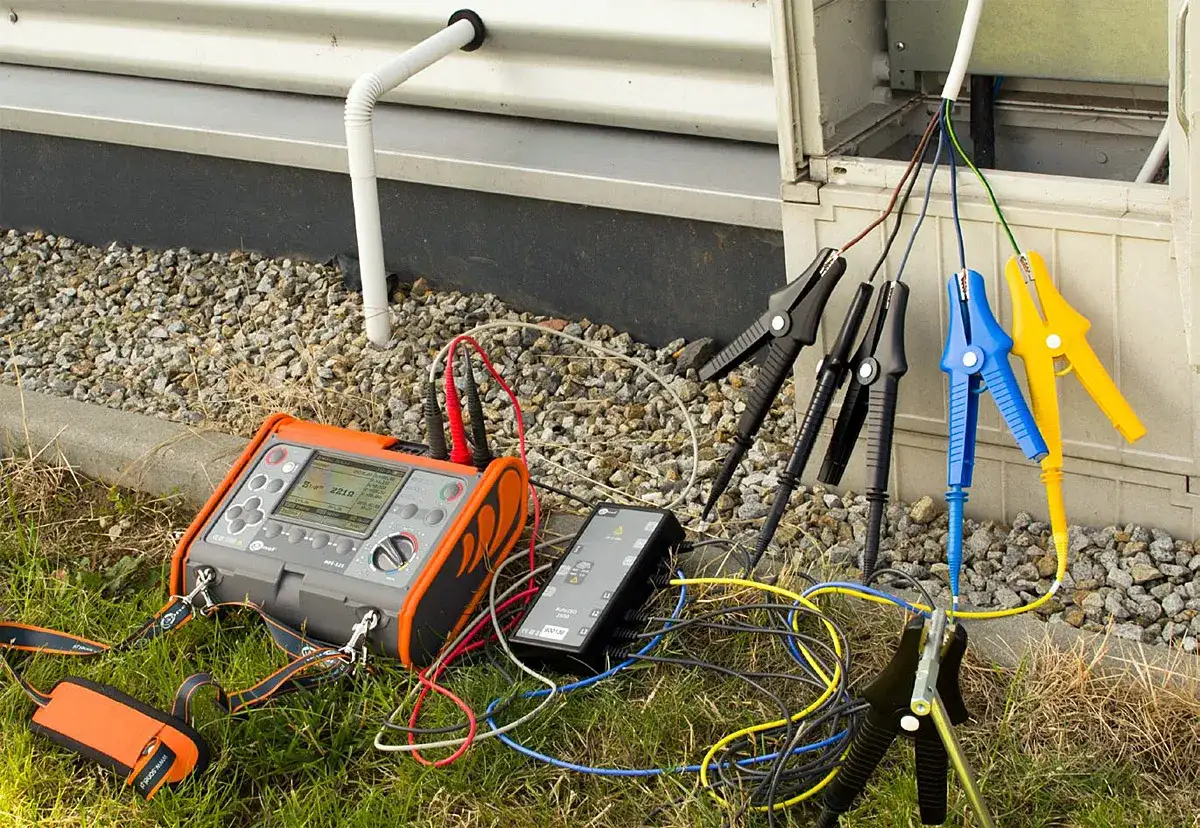

Do tego pomiaru biorę przede wszystkim megomierz, czyli miernik izolacji, który potrafi podać stabilne napięcie probiercze 250 V, 500 V albo 1000 V DC. Zwykły multimetr nie zastępuje go, bo pracuje na zbyt małym napięciu i nie pokaże wielu usterek, które ujawniają się dopiero pod obciążeniem testowym. Producenci, tacy jak Megger, mocno akcentują dziś funkcje bezpieczeństwa, między innymi blokadę uruchomienia na żywym obwodzie, automatyczne rozładowanie po teście i zacisk guard, który ogranicza wpływ prądów upływu powierzchniowego.

W praktyce spotykam mierniki z zakresem 200 MΩ, 1 GΩ albo nawet 20 GΩ, a w bardziej rozbudowanych modelach także z dodatkowymi trybami diagnostycznymi. Przy dłuższych trasach kablowych albo przewodach w zabrudzonej trasie taki zapas zakresu robi różnicę, bo pozwala nie walczyć z ograniczeniami sprzętu, tylko skupić się na stanie instalacji.

Kiedy sprzęt jest już dobrany, najważniejsze staje się to, żeby nie pominąć żadnego kroku przed samym badaniem. I właśnie ten porządek zwykle decyduje o tym, czy wynik będzie wiarygodny, czy tylko pozornie poprawny.

Jak wykonać pomiar rezystancji izolacji krok po kroku

Ja zawsze zaczynam od odłączenia zasilania i zabezpieczenia obwodu przed przypadkowym załączeniem. Dopiero potem sprawdzam brak napięcia odpowiednim wskaźnikiem i rozładowuję badany układ. To ważne, bo rezystancji izolacji nie mierzy się na obwodzie czynnym. W układach z elektroniką, zwłaszcza w fotowoltaice, odłączam też falowniki, optymalizatory, zasilacze, sterowniki i ograniczniki przepięć, jeśli producent nie dopuszcza ich do takiego testu.

1. Wyłącz zasilanie i oznacz obwód, żeby nikt nie uruchomił go w trakcie pracy.
2. Sprawdź brak napięcia i upewnij się, że przewody są rozładowane.
3. Odłącz elementy wrażliwe na napięcie testowe, w szczególności elektronikę, która może ulec uszkodzeniu.
4. Dobierz napięcie probiercze do badanego obwodu, najczęściej 500 V DC dla instalacji 230/400 V.
5. Podłącz przewody pomiarowe zgodnie ze schematem badania, czyli żyła do żyły, żyła do PE albo między kolejnymi żyłami.
6. Uruchom test i poczekaj, aż wskazanie się ustabilizuje. Przy dłuższych przewodach warto dać odczytowi chwilę na dojście do końcowej wartości.
7. Po badaniu rozładuj obwód, zapisz wynik oraz warunki pomiaru, a następnie przywróć instalację do stanu roboczego.

W praktyce największy błąd początkujących polega na pośpiechu. Jeśli odłączysz za mało urządzeń albo pominiesz rozładowanie, możesz uzyskać wynik, który nie ma nic wspólnego ze stanem samego przewodu. Gdy procedura jest wykonana poprawnie, kolejne pytanie brzmi już nie „jak zmierzyć”, tylko „czy wynik jest dobry”.

Jak odczytać wynik i dobrać napięcie probiercze

W Polsce najczęściej opieram się na wymaganiach PN-HD 60364-6, ale zawsze sprawdzam też dokumentację konkretnej instalacji i zaleceń producenta urządzeń. Fluke przypomina, że w wielu instalacjach badanie wykonuje się przy 500 V DC, jednak lokalne wymagania mogą zmieniać dobór napięcia. Dla czytelności zestawiam to w prostym układzie, bo właśnie tu najłatwiej o nieporozumienie.

Sam próg normy to jednak tylko minimum. W dobrze wykonanej instalacji zwykle oczekuję wartości wyraźnie wyższej niż 1 MΩ, zwłaszcza gdy obwód jest nowy, suchy i prawidłowo ułożony. Jeśli odczyt jest blisko granicy, nie traktuję tego jako komfortowego marginesu. Wiele zależy od temperatury, wilgotności, długości trasy kabla i jakości zakończeń. Zimny, suchy przewód potrafi pokazać lepszy wynik niż ten sam przewód po deszczu, po zalaniu albo po pracy w wilgotnej rozdzielni.

Jeżeli odczyt jest niski, zwykle winny jest nie sam kabel, ale warunki albo sposób przygotowania obwodu. I właśnie dlatego warto znać błędy, które najczęściej psują cały test, zanim zacznie się szukać awarii w ścianie albo na dachu.

Najczęstsze błędy, przez które wynik bywa zaniżony

• Pomiar wykonany bez odłączenia elektroniki, falownika, sterownika albo ogranicznika przepięć.
• Brak rozładowania przewodów przed testem i po teście.
• Wilgoć na końcówkach, zabrudzone puszki, utlenione złącza i resztki pyłu po montażu.
• Dobór zbyt wysokiego albo zbyt niskiego napięcia probierczego względem badanego obwodu.
• Badanie całej instalacji naraz zamiast dzielenia jej na mniejsze sekcje.
• Zbyt krótki czas obserwacji wskazania, przez co wynik nie zdąży się ustabilizować.
• Brak zapisu temperatury, wilgotności i informacji o tym, co zostało odłączone.

Najbardziej opłaca się dzielić instalację na mniejsze odcinki, bo wtedy szybciej widać, gdzie rzeczywiście pojawia się problem. W dużych obiektach, a już szczególnie w instalacjach dachowych i przemysłowych, jeden zły segment potrafi obniżyć cały wynik i ukryć źródło usterki. Taka diagnostyka jest może mniej „spektakularna”, ale w praktyce oszczędza najwięcej czasu.

Dlaczego w fotowoltaice ten test robię wyjątkowo ostrożnie

W instalacjach OZE, zwłaszcza fotowoltaicznych, badanie izolacji traktuję bardzo serio, bo na dachu, w trasach DC i przy złączach MC4 warunki pracy są trudniejsze niż w typowej instalacji wewnętrznej. Promieniowanie UV, wahania temperatury, wilgoć i ruch mechaniczny przy montażu robią swoje. Niekiedy wynik spada dopiero po deszczu albo po dłuższej pracy systemu, więc jednorazowy odczyt nie zawsze pokazuje pełny obraz.

Przed testem odłączam wszystkie elementy, które mogą być uszkodzone napięciem probierczym albo fałszować wynik. W praktyce dotyczy to falowników, optymalizatorów, mikroinwerterów i części zabezpieczeń, jeśli dokumentacja producenta tego wymaga. W instalacjach PV szczególnie cenię pomiar sekcjami, string po stringu, bo wtedy łatwiej znaleźć problematyczny odcinek i szybciej odróżnić zwykłe zawilgocenie od realnego uszkodzenia izolacji. Jeśli po burzy, modernizacji albo wymianie złącz wynik nagle spada, nie odkładam sprawy na później, tylko lokalizuję źródło od razu.

Właśnie w takim środowisku dobrze widać, że sama liczba to za mało. Potrzebny jest jeszcze zapis warunków, użytego miernika i tego, co dokładnie zostało odłączone, bo dopiero wtedy wynik da się porównać przy kolejnej kontroli.

Co zapisać, żeby wynik miał wartość także po czasie

• Data, miejsce i oznaczenie badanego obwodu.
• Model miernika oraz informacja o jego sprawdzeniu lub wzorcowaniu.
• Napięcie probiercze i czas trwania testu.
• Zakres, który był badany, na przykład między żyłami, żyła-PE albo osobne stringi PV.
• Warunki otoczenia, przede wszystkim temperatura i wilgotność.
• Informacja o odłączonych urządzeniach, zabezpieczeniach i elementach elektronicznych.
• Sam wynik oraz krótka ocena, czy mieści się w wymaganiach normy i dokumentacji obiektu.

Jeśli wynik jest graniczny, nie wpisuję go do protokołu bez komentarza, tylko od razu dzielę obwód na krótsze odcinki i sprawdzam, gdzie pojawia się spadek. Taki zapis ma znaczenie nie tylko „na teraz”, ale też przy kolejnej kontroli, bo pozwala odróżnić realne starzenie izolacji od chwilowego zawilgocenia albo błędu przygotowania obwodu. To właśnie wtedy zwykły odczyt staje się użyteczną informacją techniczną, a nie tylko cyfrą z ekranu.
