W praktyce to jeden z tych parametrów, które bardzo szybko pokazują, czy przewód, silnik, string PV albo złącze zaczynają tracić swoje właściwości. Rezystancja izolacji nie jest tylko suchą pozycją w protokole: pomaga wykryć wilgoć, zabrudzenie, uszkodzenie kabla i problemy z osprzętem, zanim przerodzą się w awarię. Poniżej pokazuję, jak dobrać miernik, jak wykonać test krok po kroku i jak odczytać wynik bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć przed testem
- Najpraktyczniejszym narzędziem jest miernik izolacji z napięciem DC dobranym do badanego obwodu.
- Wynik mocno zależy od temperatury, wilgotności i stanu powierzchni, więc porównuję tylko pomiary wykonane w podobnych warunkach.
- W instalacjach PV i w energetyce test robi się zwykle na odłączonych i rozładowanych obwodach.
- Niski odczyt nie zawsze oznacza awarię, bo bywa skutkiem wilgoci, zabrudzeń albo błędnie odłączonego osprzętu.
- Przy bardziej wymagających pracach przydają się funkcje PI, pamięć wyników i zacisk guard.
Co pokazuje ten parametr i kiedy naprawdę ma znaczenie
Najprościej mówiąc, test polega na przyłożeniu napięcia stałego do badanego elementu i obserwowaniu, ile prądu „ucieka” przez izolację. Im mniejszy ten upływ, tym lepszy wynik. W praktyce patrzę nie tylko na samą liczbę, ale też na to, czy odczyt stabilizuje się w czasie, czy jest porównywalny z poprzednimi pomiarami i czy warunki testu były podobne.
To ważne, bo niski wynik może oznaczać realne uszkodzenie, ale równie dobrze może wynikać z wilgoci po deszczu, pyłu przewodzącego, osadów na zaciskach albo zbyt wysokiej temperatury badanego elementu. Dlatego ten parametr najlepiej traktować jako szybki wskaźnik kondycji, a nie samotny wyrok. Kiedy wiem już, co pokazuje test, przechodzę do wyboru narzędzia, bo od tego zależy i bezpieczeństwo, i wiarygodność pomiaru.
Jakie narzędzia pomiarowe mają sens, a które tylko udają pomoc
Jeśli miałbym wskazać minimum, to dla instalacji niskonapięciowych wybieram miernik zgodny z IEC 61557-2; zwykły multimetr nie zastępuje tego badania. Multimetr sprawdza ciągłość, napięcie i podstawowy opór, ale nie daje tego, czego szukam przy ocenie stanu izolacji, czyli kontrolowanego napięcia testowego i wiarygodnej oceny upływu.
| Narzędzie | Kiedy ma sens | Co wnosi | Ograniczenie |
|---|---|---|---|
| Multimetr | Podstawowa diagnostyka, sprawdzenie napięcia, ciągłości i prostych połączeń | Jest szybki i uniwersalny | Nie wykonuje pełnego testu izolacji |
| Miernik izolacji 250-1000 V | Typowe instalacje budynkowe, obwody 230/400 V, większość prac serwisowych | Daje kontrolowane napięcie DC i stabilny odczyt | Nie nadaje się do każdego elementu elektronicznego |
| Miernik 2,5-5 kV | Kable, większe maszyny, bardziej wymagające badania serwisowe | Lepszy do trudniejszych obiektów i wyższych napięć znamionowych | Wymaga większej ostrożności i odpowiedniego osprzętu |
| Tester wielofunkcyjny | Gdy obok izolacji trzeba też sprawdzić ciągłość, pętlę zwarcia i RCD | Przyspiesza pracę w terenie | Bywa kompromisem między wygodą a specjalizacją |
Kiedy używam zacisku guard
Zacisk guard przydaje się wtedy, gdy powierzchnia jest zabrudzona lub zawilgocona, a ja chcę odciąć prądy powierzchniowe od wyniku. Bez niego miernik może pokazać niższą wartość niż faktyczna kondycja materiału, szczególnie na długich przewodach i osprzęcie na zewnątrz. To detal, który początkujący często pomijają, a właśnie on potrafi odróżnić prawdziwy problem od zwykłego zabrudzenia obudowy.
Nie kupuję też sprzętu „na zapas” tylko dlatego, że ma najwyższy zakres z katalogu. Dobieram go do obiektów, które naprawdę obsługuję, bo inny zestaw wystarczy do domowych rozdzielnic, a inny do długich tras kablowych i instalacji PV.

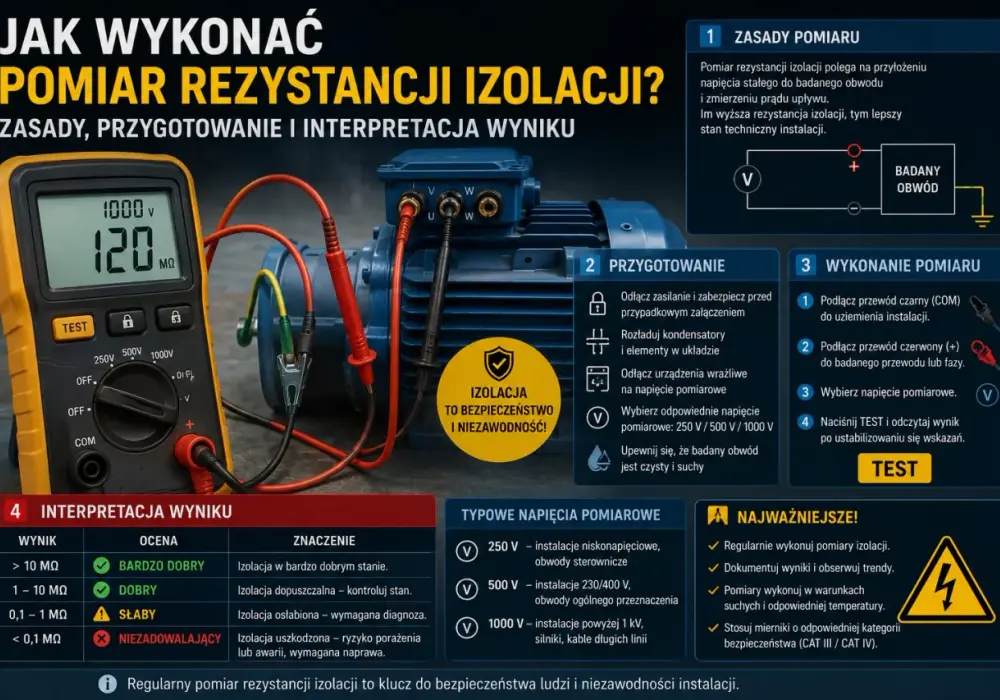

Jak wykonać pomiar bez błędów
Najwięcej fałszywych alarmów widziałem nie przez uszkodzoną izolację, tylko przez pośpiech przed samym testem. Najpierw wyłączam zasilanie, potwierdzam brak napięcia, rozładowuję obwód i dopiero potem wybieram napięcie testowe. W praktyce to właśnie kolejność decyduje o tym, czy wynik coś mówi, czy tylko przeszkadza.
Przeczytaj również: Badanie izolacji przewodów - Krok po kroku i bez błędów
Dobierz napięcie testowe do obwodu
| Napięcie testowe | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|
| 250 V DC | Obwody wrażliwe, sterowanie, niskie napięcia pomocnicze, gdy producent zaleca niższy test | Nie zastępuje wyższego napięcia tam, gdzie dokumentacja wymaga mocniejszego sprawdzenia |
| 500 V DC | Typowe obwody 230/400 V, większość instalacji budynkowych | To najczęstszy wybór, ale nie jedyny |
| 1000 V DC | Wyższe napięcia znamionowe, część urządzeń przemysłowych i obwody DC | Wymaga odpowiednich przewodów i miernika |
| 2500 V DC | Kable, duże maszyny, bardziej wymagające badania serwisowe | Nie używam go do delikatnej elektroniki |
| 5000 V DC | Większe obiekty, grubsze kable, bardziej wymagające testy wysokiego napięcia | To już sprzęt do pracy specjalistycznej |
- Odłącz badany obwód od zasilania i potwierdź brak napięcia.
- Rozepnij elementy, których nie wolno mierzyć razem z resztą układu.
- Wybierz napięcie testowe zgodne z dokumentacją urządzenia lub praktyką dla danego typu instalacji.
- Podłącz przewody do właściwych punktów i nie dotykaj badanego obwodu w czasie testu.
- Odczytaj wynik po ustabilizowaniu, a w diagnostyce bardziej wymagającej porównaj też wartości po 60 s i później.
- Po zakończeniu testu rozładuj układ, zanim wrócisz do pracy przy przewodach.
W dużych instalacjach PV o napięciu systemowym sięgającym 1500 V DC nie zakładam z góry, że jeden uniwersalny zakres wystarczy. Zawsze sprawdzam, czy miernik, przewody i końcówki są dobrane do konkretnego układu, bo tu nie ma miejsca na przypadkowy kompromis.
Jak interpretować wynik i nie pomylić usterki z warunkami testu
Tu najczęściej zaczynają się błędne wnioski. Dwa przewody mogą dać podobny odczyt, ale jeden był badany w suchym pomieszczeniu po dwudziestu minutach od wyłączenia, a drugi na zimnym dachu po nocnej mgle. Ja zawsze porównuję wynik z temperaturą, wilgotnością i historią wcześniejszych testów.
Przyjmuje się w praktyce prostą zasadę: przy wzroście temperatury o 10°C wynik potrafi spaść mniej więcej o połowę, a przy spadku o 10°C wzrosnąć mniej więcej dwukrotnie. To dlatego ten sam obwód może wyglądać dobrze zimą i gorzej latem, mimo że jego stan techniczny się nie zmienił. Sam odczyt bez kontekstu bywa więc mylący.
| Sytuacja | Co zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Wynik niski od początku | Wilgoć, zabrudzenie, uszkodzona powłoka lub realna awaria | Trasa kabla, złącza, miejsce przejścia przez dach, zaciski |
| Wynik rośnie i się stabilizuje | Normalne zjawisko ładowania układu i często poprawny stan izolacji | Sprawdzenie po czasie, porównanie z poprzednim pomiarem |
| Duża różnica między podobnymi obwodami | Lokalna usterka albo inny poziom wilgotności i temperatury | Powtórny pomiar w podobnych warunkach |
| Poprawa po wysuszeniu | Kondensacja, deszcz, rosa lub zawilgocenie osprzętu | Źródło wilgoci, szczelność obudów, osłony i dławnice |
| Spadek po poruszeniu przewodem | Uszkodzenie mechaniczne albo wadliwe połączenie | Oględziny przewodu i punktów zacisku |
Jeśli wynik jest graniczny, wolę powtórzyć test po wysuszeniu i w zbliżonej temperaturze, niż wyciągać pochopne wnioski. W serwisie liczy się trend, a nie jednorazowy odczyt wyrwany z kontekstu.
Dlaczego w fotowoltaice i energetyce ten test ma tak duże znaczenie
W energetyce odnawialnej ten test szczególnie dobrze pokazuje problemy z dachową trasą kablową, złączami MC4, przepustami i rozgałęźnikami DC. W instalacji PV słaby wynik potrafi zatrzymać uruchomienie falownika albo powodować okresowe błędy po deszczu, więc nie traktuję go jako formalności. Przy odbiorze instalacji PV punktem odniesienia bywa IEC 62446-1, ale w praktyce i tak wracam do dokumentacji modułów i falownika, bo producent często doprecyzowuje warunki testu.
Najczęstsze miejsca problemów są zwykle bardzo przyziemne:
- przetarcia przewodów o konstrukcję montażową,
- zabrudzone lub niedociśnięte złącza MC4,
- wilgoć pod modułami po nocnej rosie albo intensywnym deszczu,
- przepusty dachowe i miejsca, w których kabel pracuje mechanicznie.
W takich przypadkach niski odczyt nie oznacza od razu końca żywotności instalacji. Często wystarczy znaleźć punkt zawilgocenia albo uszkodzenia mechanicznego i dopiero potem oceniać, czy naprawa jest lokalna, czy trzeba wymienić większy fragment trasy DC. To właśnie dlatego w PV test izolacji jest bardziej narzędziem diagnostycznym niż tylko kontrolą do protokołu.

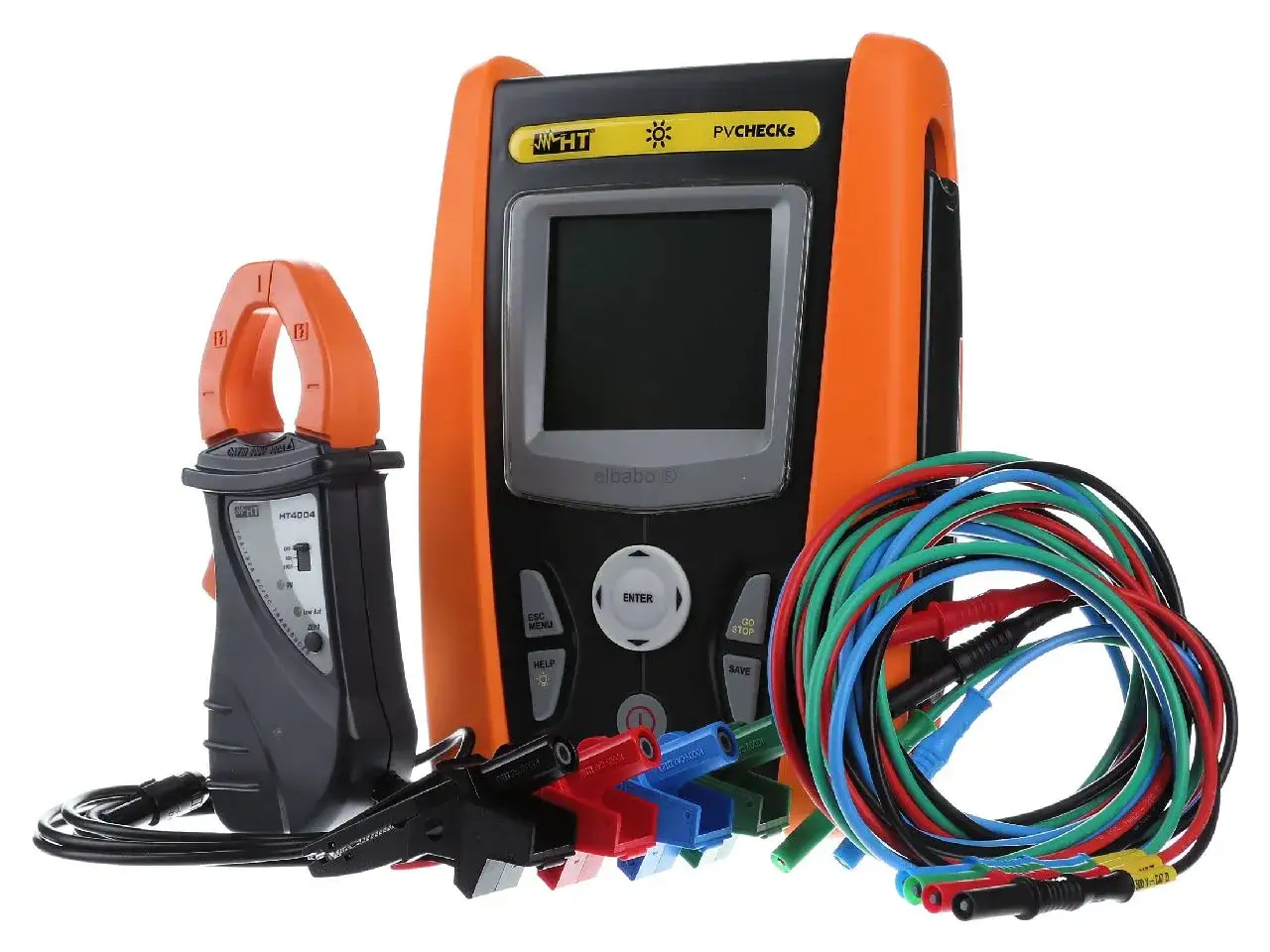

Jak wybrać miernik do pracy serwisowej
Jeśli mam badać domowe rozdzielnice, wystarczy mi prosty tester z 250, 500 i 1000 V oraz szybkim rozładowaniem. Przy PV, silnikach i dłuższych trasach kablowych wybieram sprzęt z wyższym zakresem, pamięcią wyników, guardem i porządnymi przewodami. Różnica między tanim a sensownym modelem zwykle nie leży w samej obudowie, tylko w wygodzie, bezpieczeństwie i tym, czy da się później porównać wyniki.
- Zakres napięć - musi pasować do badanego obwodu, a nie tylko do „najtrudniejszego” przypadku z katalogu.
- Automatyczny rozładunek - po teście obwód nie powinien zostać naładowany.
- Zacisk guard - pomaga odciąć upływy powierzchniowe i poprawia wiarygodność odczytu.
- Pamięć i zapis - ułatwiają trendowanie wyników między przeglądami.
- Kategoria pomiarowa i przewody - to nie dodatek, tylko element bezpieczeństwa.
- Osprzęt do PV - przy instalacjach fotowoltaicznych przydają się przewody i końcówki przygotowane do pracy przy złączach DC.
Nie wybieram też sprzętu wyłącznie pod najwyższe napięcie, jeśli większość pracy dotyczy klasycznych instalacji budynkowych. Lepiej mieć miernik dobrze dopasowany do realnej pracy niż drogi model, z którego korzysta się rzadko i niepewnie.
Co jeszcze sprawdzam, zanim uznam obwód za zdrowy
Sam wynik testu izolacji bywa zbyt mały, żeby wyjaśnić cały problem. Dlatego przy granicznych odczytach sprawdzam od razu otoczenie mechaniczne i elektryczne, bo często źródło usterki leży obok, a nie w samym przewodzie. To podejście oszczędza czas i ogranicza ryzyko, że wrócę do tej samej awarii po kilku dniach.
- ciągłość przewodu ochronnego i połączeń wyrównawczych,
- stan zacisków, dławnic i złączy,
- ślady wilgoci, korozji lub przegrzania,
- przebieg trasy kabla na dachach, w korytach i przy ostrych krawędziach,
- porównanie z wcześniejszymi wynikami, a nie tylko z jednym pomiarem.
Dobrze wykonany test nie ma potwierdzać, że „jakoś działa”, tylko dać mi pewność, że izolacja nadal trzyma parametry tam, gdzie instalacja naprawdę pracuje.
