Pomiar impedancji pętli zwarcia sprawdza, czy zabezpieczenie odłączy uszkodzony obwód wystarczająco szybko, zanim napięcie dotykowe stanie się realnym zagrożeniem. To badanie nie kończy się na jednym odczycie z miernika: trzeba jeszcze dobrać właściwe narzędzie, poprawnie wykonać test i sensownie porównać wynik z charakterystyką zabezpieczenia. Poniżej opisuję to praktycznie, bez zbędnej teorii, ale z takimi szczegółami, które naprawdę przydają się w terenie.
Najważniejsze rzeczy, które trzeba wiedzieć przed testem
- Ten test mówi nie tylko o wartości Zs, ale przede wszystkim o tym, czy zabezpieczenie zdąży zadziałać.
- Do zwykłych obwodów wystarczy dobry miernik instalacyjny, ale w rozdzielniach, stacjach i PV często potrzebny jest sprzęt silnoprądowy.
- W obwodach z RCD warto używać trybu bez wyzwalania, bo inaczej wynik może być zawyżony.
- Najczęstszy błąd to porównywanie samego odczytu z miernika bez uwzględnienia układu sieci i charakterystyki zabezpieczenia.
- W instalacjach fotowoltaicznych i przemysłowych znaczenie mają długie trasy kablowe, falowniki i bardzo niskie wartości impedancji.
Co tak naprawdę sprawdza ten test i dlaczego ma znaczenie
W praktyce chodzi o prostą rzecz: przy uszkodzeniu izolacji prąd ma popłynąć tak dużą drogą i w takim czasie, żeby zabezpieczenie nadprądowe albo układ ochrony odłączyły zasilanie zanim instalacja stanie się niebezpieczna. Im mniejsza impedancja pętli, tym większy prąd zwarciowy i większa szansa na szybkie zadziałanie zabezpieczenia.
W pętli biorą udział źródło zasilania, przewód fazowy, przewód ochronny albo neutralny, uziemienie instalacji oraz uziemienie źródła. Dlatego sam wynik Zs nie jest abstrakcyjną liczbą z miernika, tylko skrótem opisującym cały tor zwarciowy. Ja zawsze zaczynam od tej świadomości, bo bez niej łatwo pomylić dobry odczyt z dobrym zabezpieczeniem.
W instalacjach niskiego napięcia badanie wykonuje się zwykle w obwodach prądu przemiennego, a ocena wyniku opiera się na porównaniu z czasem wyłączenia i charakterystyką zabezpieczenia. To właśnie dlatego niższa impedancja nie jest celem samym w sobie. Ma po prostu zapewnić, że prąd uszkodzeniowy uruchomi ochronę w wymaganym czasie. Następnie warto dobrać sprzęt, który taki pomiar wykona bez zgadywania.
Jakie mierniki i akcesoria wybrać do instalacji
Dobór sprzętu zależy od tego, gdzie mierzysz i jak niskich wartości oczekujesz. Ja nie wybieram miernika pod nazwę obwodu, tylko pod zakres pracy: gniazda i końcowe obwody, rozdzielnie, a dopiero potem trudniejsze przypadki, jak stacje transformatorowe czy farmy PV.
| Sprzęt | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Miernik wielofunkcyjny instalacji | Obwody końcowe, odbiory w budynkach, szybka kontrola na etapie odbioru | Łączy pomiar pętli, RCD i innych parametrów w jednym urządzeniu | Przy bardzo małych wartościach Zs może okazać się zbyt mało czuły |
| Dedykowany tester pętli | Gdy najważniejszy jest szybki i powtarzalny pomiar Zs | Prosta obsługa i zwykle dobry tryb dla obwodów z RCD | Nie zawsze radzi sobie z pomiarami w rejonie miliomów |
| Miernik silnoprądowy | Rozdzielnie, stacje, długie linie, instalacje przemysłowe i PV | Lepsza rozdzielczość, pomiar czteroprzewodowy i praca na bardzo niskich impedancjach | Większy koszt, większy ciężar i bardziej wymagająca procedura |
W praktyce szukam urządzenia zgodnego z IEC 61557-3, bo ta norma opisuje pomiar przez obciążenie obwodu i analizę spadku napięcia. Do tego dochodzą akcesoria, które wydają się drugorzędne, a często decydują o wyniku: przewody o odpowiedniej kategorii, solidne krokodylki, sondy punktowe, a w pomiarach precyzyjnych także zaciski Kelvina. Dobre połączenie bywa ważniejsze niż sama marka urządzenia.
Jeżeli obwód jest chroniony RCD, wybieram tryb bez wyzwalania albo miernik, który potrafi skorygować wpływ RCD na wynik. W przeciwnym razie odczyt bywa sztucznie zawyżony, a to prowadzi do błędnej oceny instalacji. Z takim sprzętem i nastawieniem można przejść do samego testu.
Jak wykonać badanie krok po kroku
Ja przy takim pomiarze zawsze zaczynam od dwóch rzeczy: układu sieci i zabezpieczenia. Bez tego nie da się poprawnie ocenić wyniku, bo inne kryteria stosuje się w TN, inne w TT, a jeszcze inaczej patrzy się na obwody IT i instalacje z falownikami.
-
Ustal układ sieci i typ zabezpieczenia.
Sprawdź, czy masz TN, TT czy IT, a także jaki jest prąd znamionowy i charakterystyka zabezpieczenia nadprądowego. Dla wyłączników B, C i D znaczenie ma krotność prądu zadziałania, więc sam amperaż bez charakterystyki niewiele mówi.
-
Wybierz właściwy punkt pomiarowy.
Najbardziej miarodajny jest zwykle najdalszy punkt obwodu, bo to tam impedancja bywa najwyższa. Jeśli obwód jest długi, kilka metrów przewodu więcej potrafi zrobić różnicę, której nie widać na pierwszy rzut oka.
-
Zadbaj o tryb pomiaru.
W obwodach z RCD korzystam z trybu bez wyzwalania, a przy bardzo niskich wartościach Zs rozważam miernik silnoprądowy z pomiarem 4-przewodowym. To ogranicza wpływ przewodów i daje pewniejszy wynik.
-
Podłącz przewody solidnie i bez prowizorki.
Luźny styk, zaśniedziałe zaciski albo przypadkowe przedłużki potrafią zafałszować odczyt bardziej niż sama instalacja. W praktyce liczy się stabilny kontakt, a nie tylko to, że przewód „jakoś” dotyka zacisku.
-
Uruchom test i zapisz komplet danych.
Sam odczyt Zs to za mało. Dobrze mieć też spodziewany prąd zwarciowy, napięcie pomiarowe i informację, w jakim trybie pracował miernik. W urządzeniach bardziej zaawansowanych często da się odczytać także składowe R i X.
-
Powtórz pomiar w razie wątpliwości.
Jeśli wynik jest graniczny albo zmienia się o kilka procent między kolejnymi próbami, nie zapisuję go od razu jako pewnego. Najpierw sprawdzam kontakt, stabilność napięcia i ewentualny wpływ obciążenia w instalacji.
W dobrze dobranym sprzęcie pomiar trwa kilka sekund, ale ta szybkość ma sens tylko wtedy, gdy na wejściu dobrze ustawisz warunki testu. Następny krok to interpretacja wyniku, bo sama liczba bez kontekstu może wprowadzać w błąd.
Jak odczytać wynik i porównać go z wymaganiami
Najprostsza zasada brzmi: im mniejsza impedancja, tym lepiej, ale tylko do momentu, w którym wynik da się sensownie odnieść do zabezpieczenia. W TN często korzysta się z warunku Zs ≤ U0 / Ia, czyli dopuszczalna impedancja wynika z napięcia i prądu powodującego zadziałanie zabezpieczenia. W TT i IT dochodzą dodatkowe niuanse, dlatego nie można automatycznie przepisać jednego wzoru do każdej instalacji.
Dla prostego przykładu: jeśli masz wyłącznik C16 w obwodzie 230 V AC, prąd zadziałania dla górnej granicy charakterystyki można przyjąć jako 10 × 16 A, czyli 160 A. Daje to orientacyjną dopuszczalną impedancję około 1,44 Ω. Jeśli odczyt jest wyższy, ochrona może nie spełnić wymaganego czasu wyłączenia. Jeśli wynik jest niższy, obwód zwykle wypada lepiej, ale nadal trzeba patrzeć na cały układ, nie tylko na jedną liczbę.
| Przykład | Obliczenie | Co z tego wynika |
|---|---|---|
| C16, 230 V, instalacja TN | Ia = 10 × 16 A = 160 A, Zs max ≈ 230 V / 160 A = 1,44 Ω | Wynik Zs poniżej 1,44 Ω daje dobrą podstawę do uznania ochrony za skuteczną |
| Obwód z RCD | Analiza obejmuje nie tylko Zs, ale też sposób zadziałania RCD i warunki pomiaru | Sam odczyt bez uwzględnienia trybu non-trip może być zawyżony |
| Rozdzielnia lub stacja | Potrzebna jest często analiza miliomów i pomiar 4-przewodowy | Klasyczny tester instalacyjny może nie dać wystarczająco wiarygodnego wyniku |
W praktyce patrzę jeszcze na spodziewany prąd zwarciowy, który część mierników podaje automatycznie. To wygodne, ale nie zwalnia z analizy charakterystyki zabezpieczenia. Dopiero zestawienie Zs, Ia i czasu wyłączenia daje sensowną odpowiedź, czy obwód rzeczywiście jest bezpieczny. Skoro wiadomo już, jak czytać wynik, warto zobaczyć, co najczęściej go psuje.
Najczęstsze błędy, które psują wiarygodność pomiaru
Największy problem w terenie nie polega na tym, że miernik „źle mierzy”. Zwykle zawodzi sposób użycia albo zbyt szybka interpretacja wyniku. Poniżej są błędy, które widzę najczęściej:
- Pomiar w złym punkcie obwodu. Jeśli badanie nie obejmuje najdalszego miejsca instalacji, wynik bywa zbyt optymistyczny.
- Ignorowanie wpływu RCD. W trybie bez wyzwalania wynik może mieć zawyżenie związane z samą metodą testu, a nie z instalacją.
- Luźne lub utlenione połączenia. Słaby styk potrafi dodać do wyniku tyle, że pomiar przestaje być użyteczny.
- Użycie niewłaściwego miernika. Klasyczny tester instalacyjny nie zawsze wystarcza tam, gdzie impedancja schodzi do poziomu miliomów.
- Brak odniesienia do zabezpieczenia. Sama liczba Zs nie mówi jeszcze, czy wyłącznik zadziała w wymaganym czasie.
- Pomiar w niestabilnych warunkach zasilania. Wahania napięcia, duże obciążenie albo praca falowników mogą rozchwiać odczyt.
Jeśli miałbym wskazać jeden błąd, który najczęściej prowadzi do fałszywego spokoju, to jest nim właśnie traktowanie odczytu jako gotowej odpowiedzi. Wynik trzeba odnieść do układu, zabezpieczenia i warunków pomiaru. A w instalacjach PV i rozdzielniach przemysłowych dochodzą jeszcze ograniczenia sprzętowe, których nie wolno ignorować.
W fotowoltaice i dużych rozdzielniach potrzebny bywa inny sprzęt

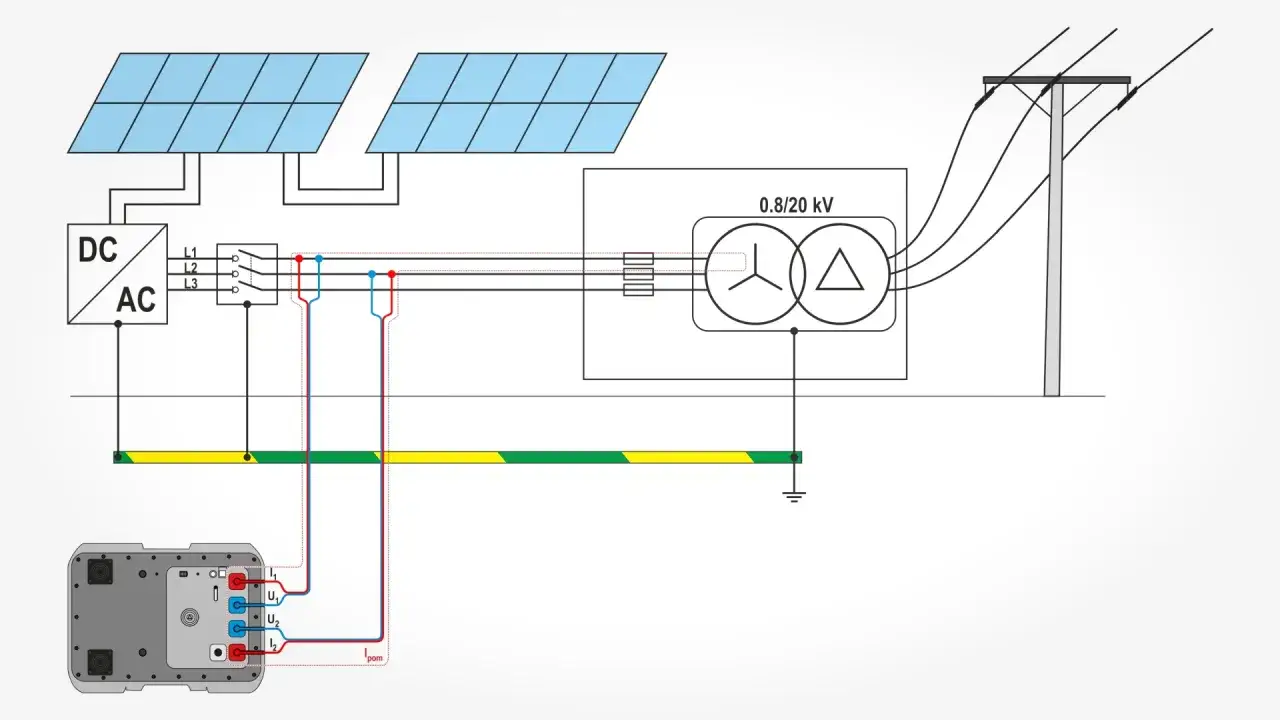

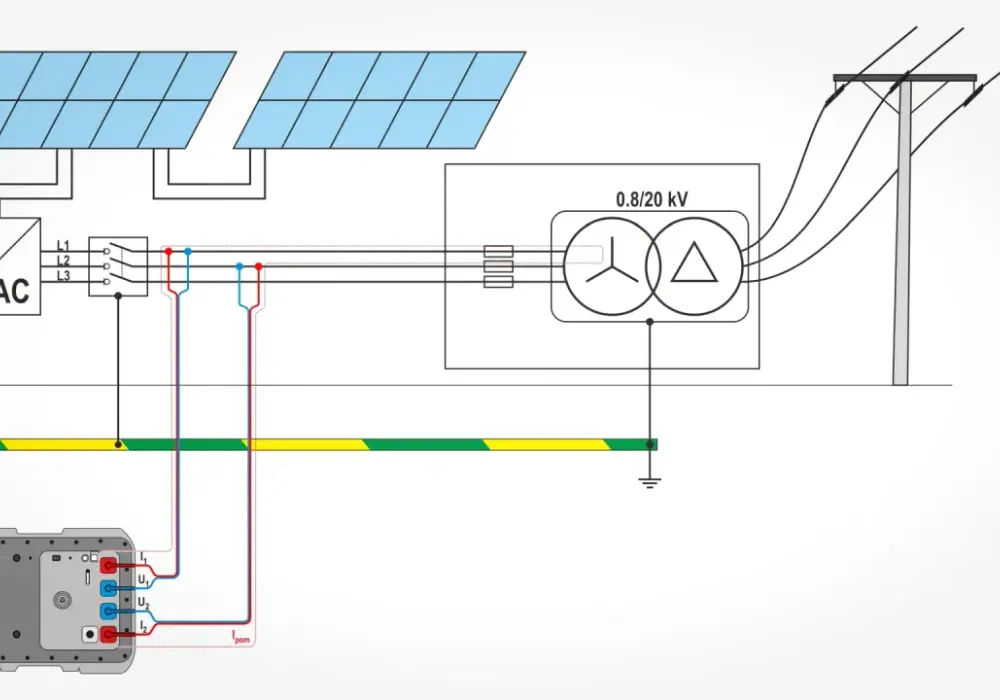

W instalacjach fotowoltaicznych, szczególnie tych większych, sytuacja robi się trudniejsza niż w typowym budynku. Długie trasy kablowe, falowniki, zmienne warunki pracy i układy IT potrafią sprawić, że zwykły tester instalacyjny przestaje być wystarczający. W takich obiektach często trzeba mierzyć bardzo niskie wartości Zs i robić to na napięciach, przy których zwykły sprzęt nie daje już pewnej odpowiedzi.
W praktyce szukam wtedy miernika silnoprądowego z pomiarem czteroprzewodowym. Taki przyrząd ogranicza wpływ przewodów na wynik, a przy okazji daje rozdzielczość rzędu 0,1 mΩ, co ma znaczenie w punktach zasilających, rozdzielniach i stacjach transformatorowych. W obiektach PV dochodzi jeszcze kwestia napięcia wyjściowego falownika, które potrafi przekraczać 800 V AC, więc liczy się także odpowiednia kategoria pomiarowa, często CAT IV 1000 V.
W tej klasie instalacji pojedynczy test bywa niewystarczający. Ja patrzę wtedy na kilka scenariuszy pracy: po stronie falownika, między fazami i w punkcie przyłączenia. To ważne, bo w PV nie chodzi tylko o formalne „zaliczenie” pomiaru, ale o rzeczywistą skuteczność ochrony w warunkach, które wcale nie są laboratoryjne. Na koniec zostaje jeszcze rzecz praktyczna, czyli zapisanie wyniku tak, żeby miał wartość także później.
Co zapisać, żeby wynik miał wartość także za rok
Dobry protokół nie powinien ograniczać się do jednej liczby. Jeśli po czasie chcesz porównać stan instalacji, potrzebujesz informacji, które pozwolą odtworzyć warunki testu. Ja zapisuję przede wszystkim:
- typ układu sieci i punkt pomiarowy,
- model miernika oraz tryb pomiaru,
- wartość Zs, spodziewany prąd zwarciowy i napięcie,
- typ zabezpieczenia, jego prąd znamionowy i charakterystykę,
- informację, czy użyto trybu bez wyzwalania RCD,
- uwagi o stanie zacisków, długości przewodów i ewentualnych odchyleniach od standardowej procedury.
Taki zapis ma sens nie tylko przy odbiorze, ale też przy późniejszym serwisie, modernizacji albo sporze o to, czy instalacja nadal spełnia wymagania. Jeżeli wynik zbliża się do granicy, wracam do tego samego punktu, sprawdzam kontakty i powtarzam test na tym samym ustawieniu. To właśnie daje porównywalność, a nie sam jednorazowy odczyt.
