Elektromagnes wygląda niepozornie, ale w elektronice potrafi wykonać bardzo konkretną pracę: przyciągnąć metal, uruchomić zawór, zwolnić blokadę albo włączyć stycznik. Ja patrzę na ten temat praktycznie, bo sama budowa elektromagnesu jest prosta, lecz o efekcie decydują detale, które łatwo pominąć: liczba zwojów, rodzaj rdzenia, opór drutu i sposób zasilania. W tym artykule pokazuję, z czego taki element się składa, jak działa i jak zbudować prosty model bez przepalania cewki.
Najkrócej rzecz ujmując, elektromagnes to cewka, rdzeń i kontrolowany prąd
- Cewka z drutu miedzianego wytwarza pole magnetyczne, gdy płynie przez nią prąd.
- Rdzeń ferromagnetyczny wzmacnia to pole, ale tylko do pewnej granicy nasycenia.
- Najbezpieczniej testować mały model niskim napięciem stałym, zwykle w zakresie 3-12 V.
- Siła działania zależy głównie od liczby zwojów, natężenia prądu i jakości kontaktu z rdzeniem.
- Przegrzewanie cewki to najczęstszy błąd przy domowych i szkolnych projektach.
Z czego składa się elektromagnes i dlaczego każdy element ma znaczenie

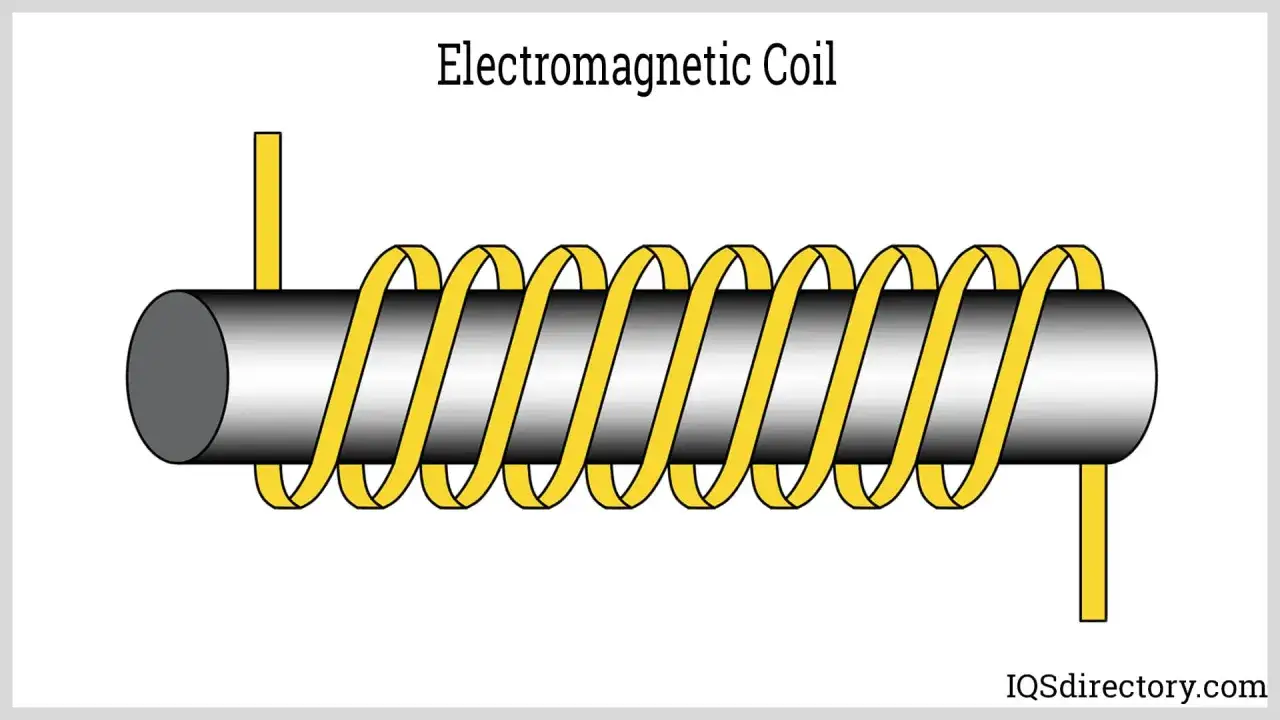

W uproszczeniu potrzebujesz trzech rzeczy: zwojnicy, rdzenia i źródła prądu stałego. Zwojnica to po prostu drut nawinięty w wiele ciasnych zwojów; rdzeń ferromagnetyczny, czyli materiał silnie reagujący na pole magnetyczne, wzmacnia efekt; a zasilanie decyduje, czy pole w ogóle się pojawi i jak długo będzie działać. W gotowych rozwiązaniach dochodzi jeszcze obudowa albo element prowadzący ruch, ale w prostym modelu nie jest ona konieczna.
- Drut miedziany w emalii - emalia izoluje zwoje od siebie, dzięki czemu prąd płynie przez całą cewkę, a nie robi zwarcia między warstwami.
- Rdzeń z miękkiej stali lub żelaza - taki materiał łatwo się magnesuje i równie łatwo traci magnetyzm po wyłączeniu prądu.
- Źródło zasilania DC - prąd stały daje przewidywalne pole; do prostych zadań jest znacznie wygodniejszy niż zasilanie z sieci.
W praktyce najważniejsze jest to, że sam drut bez rdzenia też zadziała, ale będzie dużo słabszy. To właśnie rdzeń robi z prostej zwojnicy element, który da się sensownie wykorzystać w elektronice, a nie tylko pokazać w szkolnym doświadczeniu. Od tego miejsca przechodzę do samej zasady działania, bo tam widać, skąd bierze się siła takiego układu.
Jak działa pole magnetyczne w zwojnicy

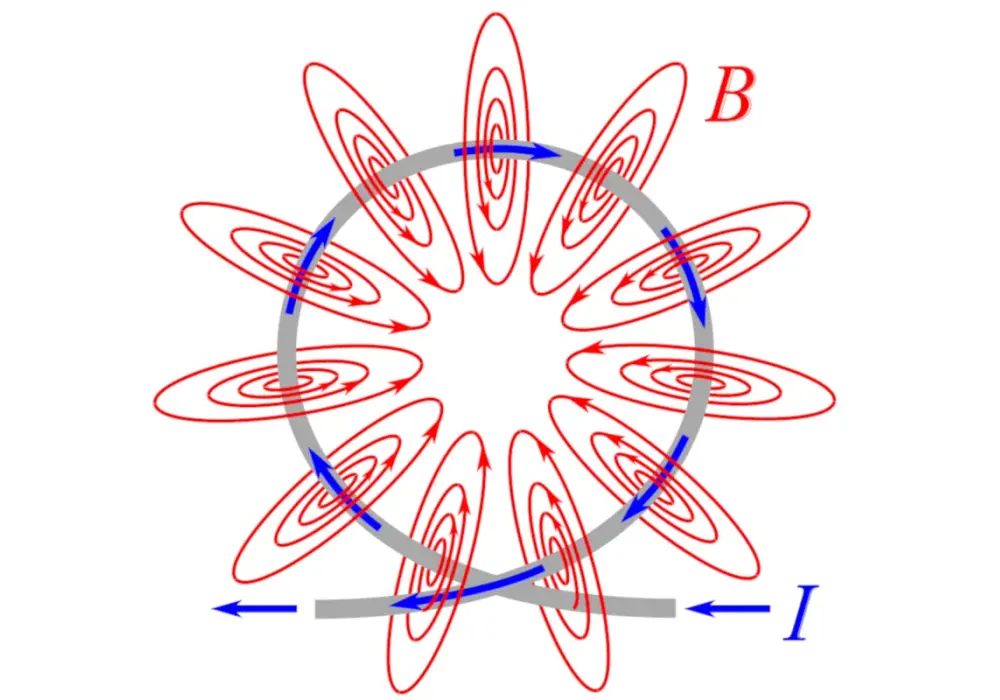

Gdy przez cewkę płynie prąd, wokół przewodu powstaje pole magnetyczne. W przypadku zwojnicy pola od poszczególnych zwojów sumują się, więc efekt jest wyraźnie silniejszy niż przy pojedynczym drucie. Można to opisać prostym przybliżeniem: B ≈ μ0 · n · I, gdzie n to liczba zwojów na metr, a I to natężenie prądu. Nie trzeba liczyć tego co do militesli, ale ta zależność dobrze pokazuje, dlaczego liczba zwojów i prąd są tak ważne.
| Czynnik | Co zmienia | Praktyczny efekt |
|---|---|---|
| Liczba zwojów | Im więcej zwojów, tym silniejsze pole | Pole rośnie, ale cewka ma większy opór i łatwiej się nagrzewa |
| Natężenie prądu | Większy prąd wzmacnia pole | Za duży prąd szybko podnosi temperaturę uzwojenia |
| Rodzaj rdzenia | Miękka stal lub żelazo skupiają pole | Silniejszy chwyt, ale po przekroczeniu nasycenia zysk maleje |
| Szczelina powietrzna | Większa odległość osłabia działanie | Najlepszy efekt daje ciasny kontakt z przyciąganym elementem |
| Czas pracy | Dłuższe zasilanie = więcej ciepła | Przy pracy ciągłej potrzebne są przerwy albo sterowanie impulsowe |
Jest jeszcze jeden ważny detal: rdzeń może się nasycić magnetycznie. To moment, w którym dokładanie kolejnych amperów daje już coraz mniejszy przyrost siły. Wtedy bardziej opłaca się poprawić konstrukcję niż po prostu podbijać napięcie. I właśnie dlatego praktyka jest tu ważniejsza niż sama teoria - mały model trzeba złożyć tak, żeby od początku miał sens.
Jak zbudować prosty elektromagnes krok po kroku
Do domowego lub szkolnego testu nie potrzeba wielu części. Ja zwykle zaczynam od niskiego napięcia, bo to od razu pokazuje, czy układ działa, a jednocześnie zmniejsza ryzyko przegrzania. W prostych modelach dobrze sprawdza się od kilkudziesięciu do kilkuset zwojów; na start najwygodniejsze jest około 100-300 zwojów cienkiego drutu emaliowanego.
- Drut miedziany w emalii.
- Gwóźdź, śruba albo pręt z miękkiej stali.
- Źródło zasilania 3-12 V z możliwie małym obciążeniem i najlepiej z ograniczeniem prądu.
- Taśma izolacyjna lub koszulka termokurczliwa do zabezpieczenia końcówek.
- Mały testowy ładunek, na przykład spinacze biurowe.
- Oczyść rdzeń i nawiń drut ciasno, równymi warstwami, zawsze w jednym kierunku.
- Zostaw po kilka centymetrów przewodu na początku i na końcu uzwojenia.
- Usuń emalię z końcówek drutu, bo bez tego prąd nie przejdzie do cewki.
- Podłącz cewkę do niskiego napięcia DC i sprawdź, czy przyciąga drobne metalowe elementy.
- Testuj krótko, po kilkanaście sekund, i dotykowo kontroluj temperaturę rdzenia oraz drutu.
Jeśli element działa tylko przez chwilę, a potem wyraźnie słabnie, problem zwykle nie leży w samym pomyśle, lecz w doborze drutu albo zasilania. Bateria 9 V często rozczarowuje, bo ma zbyt małą wydajność prądową do mocniejszej cewki. To dobry moment, żeby przejść od samego montażu do tego, jak uzyskać więcej siły bez palenia uzwojenia.
Jak wzmocnić działanie bez przegrzewania cewki
W praktyce najwięcej daje kilka korekt, ale każda ma swój koszt. Większa liczba zwojów podnosi siłę, grubszy drut zmniejsza straty, lepszy rdzeń poprawia skupienie pola, a krótsza praca ogranicza grzanie. Ja zwykle patrzę na to jak na układ kompromisów, a nie wyścig po maksymalną moc.
| Co zmienić | Co daje | Na co uważać |
|---|---|---|
| Więcej zwojów | Silniejsze pole przy tym samym rdzeniu | Rośnie opór i masa uzwojenia |
| Grubszy drut | Mniejsze grzanie i możliwość przepływu większego prądu | Na tej samej długości zmieści się mniej zwojów |
| Miękki ferromagnetyczny rdzeń | Lepsze skupienie pola i mocniejszy chwyt | Po nasyceniu dalszy wzrost prądu niewiele daje |
| Sterowanie impulsowe PWM | Łatwiej utrzymać siłę przy mniejszej temperaturze | Trzeba dobrać częstotliwość i wypełnienie sygnału |
| Krótszy czas pracy | Mniejsze straty cieplne | Nie każda aplikacja pozwala na pracę przerywaną |
PWM, czyli sterowanie szerokością impulsu, przydaje się wtedy, gdy chcesz utrzymać działanie elektromagnesu, ale nie chcesz stale pompować pełnej mocy w cewkę. To rozwiązanie bardzo dobrze znają osoby pracujące z automatyką i elektroniką sterującą, bo pozwala balansować między siłą a temperaturą. Właśnie z tego powodu w praktyce często wygrywa nie największy prąd, tylko najlepiej dobrany układ sterowania.
Gdzie taki element pracuje w elektronice i energetyce
Elektromagnes nie działa w próżni, tylko jako część większego układu. W elektronice spotkasz go w przekaźnikach, stycznikach, zamkach, dzwonkach, zaworach i siłownikach. W energetyce i automatyce, także tej związanej z fotowoltaiką, najczęściej pracuje tam, gdzie trzeba coś szybko przełączyć, odciąć albo zabezpieczyć.
- Przekaźnik - mała cewka porusza kotwicą, czyli ruchomym elementem przełączającym styk; to klasyczny sposób sterowania obwodem większej mocy małym sygnałem.
- Stycznik - działa podobnie jak przekaźnik, ale jest przystosowany do wyższych prądów, więc częściej trafia do rozdzielnic i układów zasilania.
- Zawór elektromagnetyczny - cewka otwiera lub zamyka przepływ medium, na przykład powietrza albo wody.
- Zamek lub siłownik - tu elektromagnes zamienia energię elektryczną na ruch mechaniczny.
- Układy w instalacjach PV - cewki pojawiają się w aparaturze łączeniowej, zabezpieczeniach i automatyce, gdzie liczy się szybka reakcja i powtarzalność.
To właśnie w takich zastosowaniach najlepiej widać, że siła elektromagnesu nie jest celem samym w sobie. Liczy się to, czy element działa powtarzalnie, nie grzeje się nadmiernie i pasuje do reszty układu. I dlatego przed pierwszym testem warto od razu sprawdzić kilka rzeczy, które oszczędzają sporo czasu.
Zanim podłączysz cewkę do zasilania sprawdź trzy rzeczy
- Czy używasz niskiego napięcia stałego - do prostego modelu wystarczy 3-12 V; bezpośrednie podłączanie do 230 V z gniazdka to zły pomysł.
- Czy drut ma dobrą izolację i czyste końcówki - emalia musi zostać usunięta tylko na stykach, inaczej obwód nie zadziała.
- Czy rdzeń jest odpowiedni - miękka stal lub żelazo dają lepszy efekt niż przypadkowy twardy metal, który słabo się magnesuje albo zbyt długo trzyma namagnesowanie.
Jeżeli te trzy warunki są spełnione, prosty elektromagnes zwykle zaczyna działać od razu i daje czytelny efekt już przy pierwszym teście. Dla mnie to najlepszy punkt wyjścia: najpierw stabilna konstrukcja, potem dopiero zwiększanie siły, czasu pracy albo sterowania. Taki porządek oszczędza nerwy i pozwala zrozumieć, co naprawdę wpływa na działanie cewki.
