W praktyce opornik, czyli rezystor, jest jednym z tych elementów, bez których trudno zbudować stabilny układ elektroniczny. Ogranicza prąd, tworzy spadek napięcia, chroni wejścia mikrokontrolerów i pomaga w pomiarach, więc pojawia się zarówno w prostym układzie LED, jak i w zasilaniu, automatyce czy monitoringu instalacji PV. Poniżej pokazuję, jak go rozumieć, jak czytać oznaczenia, jak dobrać wartość i moc oraz jakich błędów unikać.
Najważniejsze rzeczy, które warto zapamiętać przed wyborem rezystora
- Rezystor dobiera się do funkcji: ograniczania prądu, dzielnika napięcia, podciągania linii albo pomiaru prądu.
- Najważniejsze parametry to wartość w omach, moc w watach i tolerancja.
- W prostych układach często wystarczają wartości z serii E12 lub E24 oraz tolerancja 1% albo 5%.
- Oznaczenia barwne i kody SMD da się odczytać, ale przy wątpliwości najlepiej potwierdzić wynik miernikiem.
- W układach zasilania i fotowoltaice zapas mocy i temperatura pracy mają większe znaczenie niż sama wartość katalogowa.
Czym jest rezystor i kiedy naprawdę jest potrzebny
Rezystor to pasywny element, który stawia kontrolowany opór przepływowi prądu. To ważne rozróżnienie: nie „zjada” napięcia bez powodu, tylko wywołuje spadek napięcia wtedy, gdy przez układ płynie prąd. W praktyce oznacza to, że jeden element może chronić diodę LED, ustawić poziom logiczny na wejściu mikrokontrolera, zbudować dzielnik napięcia albo pomóc w pomiarze.
Najprościej myśleć o nim przez prawo Ohma: V = I × R. Jeśli zwiększam rezystancję przy tym samym napięciu, prąd maleje; jeśli potrzebuję konkretny prąd, mogę z niego policzyć potrzebną wartość. Do tego dochodzi moc strat, czyli energia zamieniana w ciepło. Wzór jest równie prosty: P = V × I albo P = I² × R. Ja zwykle zaczynam projekt właśnie od tych dwóch pytań: ile prądu ma płynąć i gdzie element odda ciepło.
Warto też pamiętać, że zwykły rezystor nie ma polaryzacji, więc można go wlutować w obie strony. Kiedy już wiadomo, do czego służy, sensownie jest przejść do tego, jakie jego odmiany spotyka się najczęściej.
Jakie typy rezystorów spotkasz najczęściej
W katalogach łatwo się zgubić, ale w praktyce kilka grup pojawia się najczęściej. Różnią się technologią wykonania, mocą, stabilnością i ceną. Nie zawsze trzeba brać element „lepszy” w sensie laboratoryjnym. Czasem ważniejsze jest to, czy dobrze znosi temperaturę, drgania albo większy prąd.
| Typ | Najważniejsza cecha | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| Warstwowy metalowy | Dobra stabilność i niski szum | Układy analogowe, pomiary, delikatna elektronika | Nie przekraczać mocy i temperatury pracy |
| Thick film SMD | Tani, mały i powszechny | Masowa elektronika, płytki kompaktowe | Niższa precyzja niż w elementach dokładnych |
| Drutowy / mocy | Lepsze odprowadzanie ciepła | Obciążenia, zasilacze, hamowanie, rozpraszanie energii | Wymaga miejsca i poprawnego chłodzenia |
| Precyzyjny | Mała tolerancja i niski współczynnik temperaturowy | Pomiar napięcia, wzmacniacze, referencje | Zwykle kosztuje więcej niż zwykły element |
| Potencjometr / trymer | Możliwość regulacji | Kalibracja, regulacja głośności, ustawianie progów | Nie jest najlepszy tam, gdzie ustawienie ma się nie zmieniać |
| Shunt | Bardzo mała rezystancja | Pomiar prądu w zasilaniu i magazynowaniu energii | Liczy się spadek napięcia i moc, nie tylko sama wartość |
Warto znać jeszcze jeden praktyczny wariant: element 0 Ω. To w rzeczywistości zwora montażowa, używana jako wygodny mostek na płytkach PCB. Nie zastępuje przewodu w każdym zastosowaniu, ale w produkcji bywa bardzo pomocna. Sam typ elementu nie wystarczy jednak do dobrego doboru, bo równie ważne są oznaczenia wartości i tolerancji.
Jak odczytać wartość z pasków barwnych i oznaczeń SMD
Najbardziej klasyczny jest kod kolorów. W układzie czteropaskowym pierwsze dwa kolory oznaczają cyfry, trzeci to mnożnik, a czwarty tolerancję. W układzie pięciopaskowym dochodzi trzecia cyfra, więc łatwiej uzyskać większą dokładność. Przykład, który warto zapamiętać: żółty, fioletowy, czerwony i złoty oznaczają 4,7 kΩ z tolerancją 5%.
W małych obudowach SMD kolory znikają, więc stosuje się zapis liczbowy. Tu najczęściej spotkasz:
| Zapis | Wartość | Znaczenie praktyczne |
|---|---|---|
| 221 | 220 Ω | Częsty rezystor do LED i ograniczania prądu |
| 472 | 4,7 kΩ | Bardzo popularny w układach logicznych |
| 103 | 10 kΩ | Uniwersalna wartość do podciągania i prostych dzielników |
| 4R7 | 4,7 Ω | Litera R działa jak przecinek dziesiętny |
| 0 | 0 Ω | Zwora montażowa w obudowie rezystora |

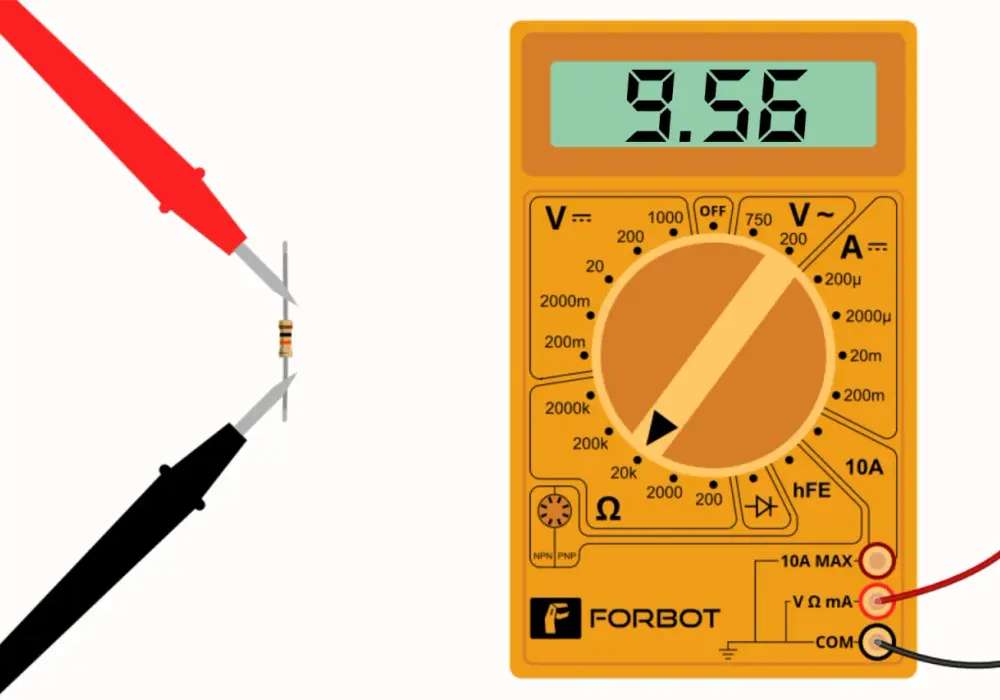

Jeśli pasy są starte, SMD jest mały albo element pochodzi z odzysku, nie zgaduję. Biorę multimetr i sprawdzam wartość wprost. To najprostszy sposób, by uniknąć mylnego odczytu, zwłaszcza gdy na płytce są podobne elementy o zbliżonych kolorach lub oznaczeniach. Kiedy wartość jest już jasna, trzeba dobrać ją do konkretnego zadania, a tam zaczynają się decyzje praktyczne.
Jak dobrać wartość i moc do konkretnego zadania
Najczęściej patrzę na cztery sytuacje: LED, dzielnik napięcia, linie logiczne i elementy mocy. Każda z nich wymaga innego podejścia, choć zasada pozostaje ta sama: trzeba policzyć prąd, spadek napięcia i moc strat, a potem zostawić bezpieczny zapas. W prostych układach dobrze działa myślenie w kategoriach „punkt startowy”, a nie ślepa wiara w przypadkową wartość.
| Zastosowanie | Rozsądny punkt startowy | Na co zwrócić uwagę |
|---|---|---|
| LED sygnalizacyjna | 220 Ω do 1 kΩ | Prąd diody, jasność i moc elementu |
| Pull-up / pull-down | 4,7 kΩ do 10 kΩ | Szybkość linii, pobór prądu i zakłócenia |
| Dzielnik do pomiaru napięcia | 10 kΩ do 100 kΩ na gałąź | Obciążenie wejścia, tolerancja i stabilność odczytu |
| Pomiar prądu shuntem | Zależnie od zakresu | Minimalny spadek napięcia i odpowiednia moc |
Rezystor przy diodzie LED
To najprostszy i najczęstszy przykład. Jeśli zasilam diodę z 5 V, a czerwona dioda ma spadek około 2 V przy prądzie 10 mA, to zostaje 3 V do „spalenia” na rezystorze. Z prawa Ohma wychodzi około 300 Ω, więc w praktyce wybieram 330 Ω, bo to bezpieczny, popularny standard. Przy niebieskiej diodzie sytuacja wygląda inaczej, bo spadek napięcia jest wyższy i wartość oporu trzeba przeliczyć od nowa.
Dzielnik napięcia do pomiaru
Dzielnik napięcia pozwala zejść z wyższego napięcia do poziomu akceptowalnego przez ADC lub inny układ pomiarowy. Dla wejścia 5 V nie dobieram go przypadkowo. Jeśli chcę mierzyć np. 24 V, muszę uzyskać odpowiedni stosunek rezystancji, a potem sprawdzić, czy wejście pomiarowe nie obciąża całego układu. W praktyce często zaczynam od pary 39 kΩ i 10 kΩ, bo daje sensowny punkt wyjścia do dalszego strojenia, ale ostateczny wybór zależy od zakresu, tolerancji i sposobu filtracji sygnału.
Wejścia logiczne i magistrale
W prostych układach cyfrowych często zaczynam od 10 kΩ dla pull-up albo pull-down. To wygodny kompromis między poborem prądu a odpornością na zakłócenia. Przy krótkich połączeniach zwykle działa dobrze, ale przy dłuższych przewodach, szybszych magistralach albo większej pojemności linii czasem trzeba zejść niżej. Tu nie ma jednego uniwersalnego numeru, bo liczy się szybkość zbocza, poziom logiczny i topologia połączenia.
Przeczytaj również: Moc elektryczna - W, kW, kWh: Zrozum, licz, dobieraj sprzęt
Moc strat i zapas bezpieczeństwa
Właśnie tu wielu początkujących popełnia błąd. Rezystor może mieć poprawną wartość, a mimo to przegrzać się po kilku minutach. Jeśli przy 12 V i 1 kΩ wydziela się około 144 mW, to element 0,25 W jeszcze da radę, ale bez dużego komfortu termicznego. Przy 24 V na 1 kΩ moc rośnie już do 576 mW i wtedy 0,25 W nie wystarcza. Ja zwykle zostawiam co najmniej 30-50% zapasu, a w cieplejszym otoczeniu albo w zamkniętej obudowie jeszcze więcej.
Kiedy dobór do konkretnego zadania jest już jasny, najważniejsze staje się unikanie kilku błędów, które pozornie wyglądają niegroźnie, a później psują stabilność całego układu.
Najczęstsze błędy, które skracają życie układu
W elektronice najwięcej problemów nie robi „zły pomysł”, tylko drobny skrót myślowy. W przypadku rezystorów widzę to szczególnie często. Sam element jest prosty, ale łatwo pomylić jego funkcję, moc albo miejsce w układzie.
- Dobór tylko na oko - wartość wygląda znajomo, więc trafia do projektu bez obliczeń. To działa do momentu, aż LED świeci za słabo albo wejście pomiarowe pokazuje niestabilne dane.
- Ignorowanie mocy - rezystor ma poprawne omy, ale grzeje się tak mocno, że zmienia wartość albo się uszkadza.
- Mylenie tolerancji z precyzją - 5% w układzie LED bywa wystarczające, ale w pomiarach już nie zawsze.
- Zbyt duża rezystancja w torze pomiarowym - wejście robi się podatne na szum albo obciążenie przestaje być pomijalne.
- Zbyt mała rezystancja w układzie bateryjnym - rośnie pobór prądu, a układ niepotrzebnie traci energię.
- Brak uwzględnienia temperatury i montażu - element działa na stole, ale w obudowie, przy grzejącym radiatorze albo w słońcu zachowuje się inaczej.
Gdy testuję płytkę, najpierw sprawdzam właśnie te punkty, bo one najczęściej tłumaczą, dlaczego „na papierze działało”, a w praktyce już nie. W instalacjach zasilania i energii ten problem jest jeszcze ważniejszy, bo skutki błędu są zwykle droższe.
Gdzie rezystory robią największą różnicę w automatyce i fotowoltaice
Na portalu o energii łatwo zapomnieć, że mały element bierny potrafi zdecydować o jakości całego pomiaru albo stabilności sterownika. W automatyce, zasilaniu i fotowoltaice rezystor rzadko pracuje „dla efektu”. Zwykle ma konkretną rolę: chroni, ustawia poziom, rozładowuje, mierzy albo tłumi sygnał.
- Dzielniki napięcia - służą do bezpiecznego pomiaru napięcia akumulatorów, szyn DC i stringów PV przez mikrokontroler lub kontroler ładowania.
- Rezystory bocznikowe - pozwalają mierzyć prąd ładowania i rozładowania, bo na małej rezystancji odkłada się kontrolowany spadek napięcia.
- Elementy rozładowujące - rozładowują kondensatory po odłączeniu zasilania, co poprawia bezpieczeństwo serwisu i ogranicza ryzyko przypadkowego dotknięcia napięcia.
- Pull-up i pull-down - stabilizują stan wejść sterowników, czujników i modułów komunikacyjnych, szczególnie tam, gdzie przewody są dłuższe lub środowisko bardziej zakłócone.
- Sygnalizacja LED - wydaje się błaha, ale w praktyce od razu pokazuje status pracy falownika, przekaźnika czy układu automatyki.
W takich zastosowaniach nie kupuję elementu wyłącznie po wartości. Patrzę też na napięcie robocze, temperaturę, sposób montażu i zapas mocy. To szczególnie ważne w układach, które pracują długo, pod obciążeniem i w zmiennych warunkach. Sam rezystor może być tani, ale błąd w jego doborze wcale taki tani nie jest.
Co sprawdzam przed montażem, żeby nie wracać do poprawki
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek, wybrałbym te cztery. Po pierwsze, zaczynam od funkcji elementu, nie od samej wartości. Po drugie, liczę moc z zapasem, bo ciepło jest najczęstszym cichym problemem. Po trzecie, w układach pomiarowych wolę 1% niż 5%, jeśli zależy mi na powtarzalności. Po czwarte, przy elementach z odzysku zawsze mierzę wartość, nawet jeśli kod barwny wygląda znajomo.
Dobrze dobrany rezystor nie przyciąga uwagi, ale właśnie dlatego działa dobrze: nie grzeje się nadmiernie, nie fałszuje pomiaru i nie obciąża zasilania. W praktyce różnica między układem „działającym” a układem „działającym stabilnie” bardzo często zaczyna się właśnie od tego małego elementu.
