W praktyce od jednego małego elementu zależy, czy układ będzie stabilny, czy zacznie się grzać, gubić sygnał albo źle mierzyć prąd. Ten tekst porządkuje najważniejsze rzeczy: jak działa rezystor, jakie ma odmiany, jak dobrać wartość i moc oraz jak czytać oznaczenia na obudowie. Dorzucam też kilka przykładów z elektroniki mocy i instalacji fotowoltaicznych, bo tam takie detale naprawdę robią różnicę.
Najkrócej o tym elemencie oporowym i jego roli w układzie
- Ogranicza prąd, dzieli napięcie i stabilizuje pracę całego obwodu.
- Do prostych zadań wystarczy zwykle element 5% lub 1/4 W, ale w pomiarach i zasilaniu trzeba patrzeć głębiej.
- Ważniejsze od samej wartości są też moc, tolerancja, współczynnik temperaturowy i odporność na impulsy.
- Wersje niskoomowe służą do pomiaru prądu, a precyzyjne do układów, w których każda zmiana ma znaczenie.
- Odczyt pasków i kodów SMD oszczędza błędów, które później trudno wychwycić w gotowej płytce.

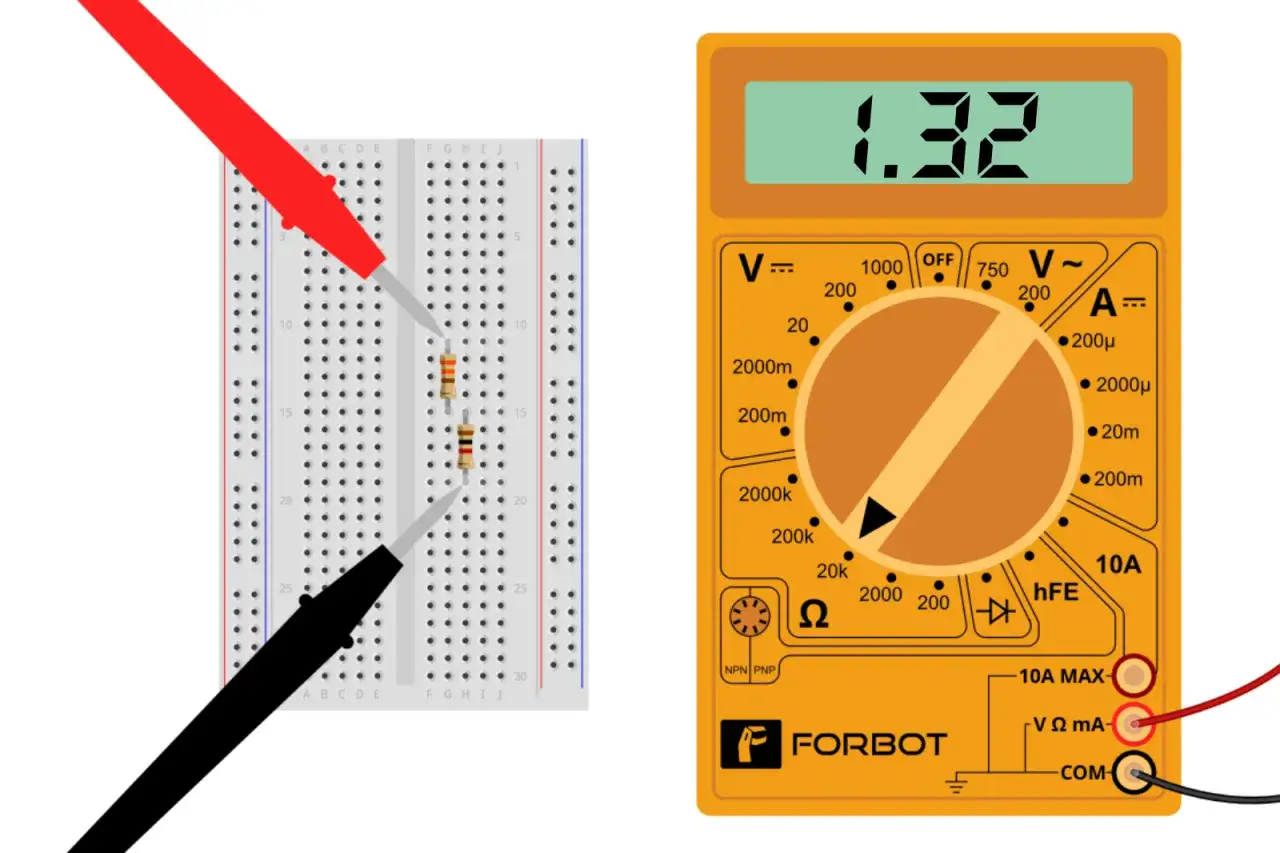

Jak działa i po co w ogóle się go stosuje
Najprościej mówiąc, to kontrolowany opór dla prądu. Dzięki niemu mogę ograniczyć natężenie, ustawić punkt pracy tranzystora, zrobić dzielnik napięcia albo bezpiecznie rozładować pojemność po odłączeniu zasilania. W układach cyfrowych taki element często pełni rolę podciągania lub ściągania sygnału do stanu logicznego, więc bez niego wiele wejść po prostu „pływa”.
Wzory są proste, ale warto je pamiętać, bo od nich zaczyna się poprawny dobór: U = I × R, P = I² × R oraz R = U / I. Jeśli LED ma spadek 2 V, a pracuje z zasilania 12 V przy 20 mA, to na elemencie oporowym zostaje 10 V, więc wychodzi 500 Ω; w praktyce wybieram najbliższą wartość z szeregu, czyli 510 Ω. Taka matematyka brzmi banalnie, ale to właśnie ona odróżnia działający układ od płytki, która tylko świeci przez chwilę.
W elektronice energii dochodzi jeszcze jeden kontekst: pomiar i bezpieczeństwo. W przetwornicach DC/DC, sterownikach baterii i falownikach taki komponent bywa używany do pomiaru prądu, tłumienia impulsów albo rozładowania szyny po wyłączeniu urządzenia. Kiedy już wiem, do czego ma służyć, przechodzę do wyboru konkretnego typu, bo tu zaczynają się realne różnice.
Jakie są najważniejsze rodzaje i kiedy wybrać który
Nie każdy element oporowy zachowuje się tak samo. Jeden jest tani i wystarczający do masowej elektroniki, inny ma lepszą stabilność, a jeszcze inny znosi duże obciążenia i wysoką temperaturę. W praktyce dobór zależy od tego, czy priorytetem jest cena, dokładność, moc, czy odporność na impulsy.
| Typ | Najmocniejsza strona | Ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Warstwowy metalowy | Dobra dokładność, niski szum i stabilna praca | Nie jest najlepszy tam, gdzie występują duże impulsy mocy | Układy pomiarowe, audio, sterowanie, precyzyjne dzielniki |
| Warstwowy grubofilmowy | Niska cena i duża dostępność | Większy dryft parametrów niż w wersjach precyzyjnych | Większość płytek PCB, elektronika konsumencka, proste zasilanie |
| Drutowy | Duża moc i dobra odporność na temperaturę | Gorsza praca przy wyższych częstotliwościach i większa indukcyjność | Obciążenia mocy, zasilacze, układy rozruchowe, hamowanie |
| Foliowy | Bardzo wysoka stabilność i niski współczynnik temperaturowy | Wyższa cena | Precyzyjne pomiary, boczniki, aparatura laboratoryjna |
| Regulowany | Pozwala korygować wartość w trakcie uruchamiania | Nie nadaje się tam, gdzie potrzebna jest absolutna powtarzalność | Kalibracja, strojenie, ustawianie progów |
W układach zasilania i magazynowania energii szczególnie cenię rozwiązania precyzyjne w torze pomiarowym oraz mocniejsze w miejscu, gdzie rzeczywiście płynie duży prąd. To ważne rozróżnienie, bo z zewnątrz dwa podobne elementy mogą wyglądać identycznie, a w środku mieć zupełnie inne przeznaczenie. Następny krok to dobór parametrów, który decyduje, czy wybrany typ faktycznie wytrzyma swoje zadanie.
Jak dobrać wartość, moc i tolerancję bez zgadywania
Dobór zaczynam od trzech pytań: jaki prąd ma płynąć, jaki spadek napięcia jest dopuszczalny i ile ciepła powstanie w układzie. Sama wartość oporu to tylko pierwszy element układanki. Jeśli przy projektowaniu patrzę wyłącznie na omy, a ignoruję moc i temperaturę, to proszę się o kłopoty.
Tolerancja mówi, jak bardzo rzeczywista wartość może odbiegać od nominalnej. Do prostych zadań zwykle wystarcza 5%, a w elementach sygnałowych albo pomiarowych sensownie jest zejść do 1% albo 0,1%. Moc znamionowa mówi z kolei, ile energii element może rozproszyć jako ciepło; w małych układach spotyka się ułamki wata, a w części mocy już kilka watów i więcej. Dobrą praktyką jest zostawienie zapasu co najmniej dwa razy większego niż obliczona moc, a w zamkniętej obudowie nawet większego.
Współczynnik temperaturowy też ma znaczenie. Jeśli mamy 100 ppm/°C, to przy zmianie temperatury o 10°C wartość zmieni się o około 0,1%, a przy 100°C już o około 1%. W zasilaniu i pomiarze energii taki dryft potrafi przesunąć wynik bardziej, niż wielu osobom się wydaje. Dlatego przy bocznikach i dzielnikach napięcia wolę sprawdzić nie tylko wartość, ale też stabilność w całym zakresie pracy.
Praktyczny przykład z elektroniki użytkowej jest prosty: dla diody sygnalizacyjnej czy podciągania wejścia często wystarczy element 5% i moc 0,25 W, ale przy torze pomiarowym w baterii, przetwornicy albo inwerterze już nie. Tam ważniejsza staje się precyzja, zachowanie przy temperaturze i odporność na impulsowy przebieg prądu. To prowadzi wprost do kolejnej rzeczy, którą warto umieć bez zastanawiania się: odczytu oznaczeń.
Jak odczytać oznaczenia z pasków i kod SMD
W praktyce producenci stosują kilka sposobów zapisu wartości. Na klasycznych elementach przewlekanych spotykam najczęściej 4 lub 5 pasków, a w wersjach dokładniejszych dochodzi jeszcze pasek związany ze współczynnikiem temperaturowym. Na małych elementach montowanych powierzchniowo częściej widzę zapis alfanumeryczny, na przykład 1R0 dla 1,0 Ω, 4K7 dla 4,7 kΩ albo 2M2 dla 2,2 MΩ.
Jeśli czytam paski, zaczynam od strony, po której pierwszy kolor jest bliżej końca obudowy. To drobiazg, ale odwrócenie orientacji potrafi całkowicie zmienić interpretację. Dla orientacji praktycznej można to ująć tak:
| Liczba pasków | Co zwykle oznacza | Typowe zastosowanie |
|---|---|---|
| 3 | Prosta wartość z tolerancją około 20% | Prototypy, hobby, mniej krytyczne obwody |
| 4 | Wartość + mnożnik + tolerancja | Najczęstszy wariant w klasycznych układach |
| 5 | Trzy cyfry znaczące, mnożnik i tolerancja | Układy wymagające lepszej dokładności |
| 6 | Jak wyżej, plus informacja o TCR | Precyzyjne pomiary i stabilne dzielniki |
Warto też znać prosty wzór dla klasycznego kodu kolorów. Przykładowo 1 kΩ przy 5% to często brązowy, czarny, czerwony, złoty, a 470 Ω zwykle rozpoznaję po żółtym, fioletowym, brązowym, złotym. Takie przykłady są ważne nie dlatego, że trzeba je wkuć na pamięć, tylko dlatego, że przy serwisie albo uruchamianiu płytki pozwalają szybko odsiać oczywiste pomyłki. Gdy wartości i oznaczenia mam już opanowane, czas spojrzeć na miejsca, w których ten element naprawdę robi różnicę.
Gdzie taki element robi największą różnicę w elektronice energii
W systemach energetycznych i fotowoltaicznych taki detal bywa bardziej istotny, niż sugeruje jego rozmiar. W przetwornicy, sterowniku ładowania albo falowniku element oporowy nie służy tylko do „obniżania prądu” w prostym sensie. Często odpowiada za pomiar, bezpieczeństwo, stabilność oraz zachowanie całego toru zasilania.
- Pomiar prądu - niskoomowy bocznik pozwala mierzyć przepływ energii bez dużych strat, ale wymaga niskiego współczynnika temperaturowego i dobrej stabilności.
- Dzielnik napięcia - przydatny w monitorowaniu baterii, szyny DC albo napięcia po stronie paneli; tu liczy się tolerancja obu gałęzi i ich zgodność.
- Rozładowanie kondensatorów - tzw. bleeder pomaga bezpiecznie rozproszyć energię po odłączeniu zasilania, zwłaszcza w obwodach wysokiego napięcia.
- Ograniczanie prądu - przy starcie układu, bramkach tranzystorów i sygnałach sterujących chroni delikatniejsze elementy przed nagłym impulsem.
- Strojenie i kalibracja - w prototypach i urządzeniach serwisowych regulowany wariant pozwala ustawić próg, offset albo napięcie odniesienia.
Tu łatwo widać, dlaczego w układach energii nie wystarczy brać „czegokolwiek o podobnej wartości”. Bocznik w torze pomiarowym ma inne wymagania niż element w prostym podciąganiu wejścia, a ten z kolei różni się od części pracującej przy napięciu sieciowym lub na gorącej płycie z falownikiem. I właśnie z tego powodu większość problemów zaczyna się od kilku bardzo powtarzalnych błędów.
Najczęstsze błędy, które kosztują czas i sprzęt
Najczęstszy błąd, jaki widzę, to wybór elementu tylko po nominalnej wartości. Drugi w kolejności to traktowanie mocy jako formalności. Jeśli układ ma obciążenie impulsowe albo pracuje w podwyższonej temperaturze, element może wyglądać na „dobry na papierze”, a w praktyce szybko zmieniać parametry.
- Zbyt mały zapas mocy - po rozgrzaniu wartość potrafi odpłynąć, a obudowa zaczyna cierpieć szybciej niż zakładano.
- Ignorowanie TCR - przy pomiarach i dzielnikach napięcia zmiana temperatury od razu przekłada się na błąd.
- Pomieszanie tolerancji ze stabilnością - dobry wynik przy montażu nie oznacza jeszcze, że układ utrzyma go po miesiącach pracy.
- Zły typ w torze mocy - cienkowarstwowy element sygnałowy nie zastąpi porządnego bocznika albo wersji drutowej.
- Nieprzemyślany montaż na PCB - bliskość radiatora, tranzystora mocy lub transformatora podnosi temperaturę bardziej, niż sugeruje schemat.
Do tego dochodzi jeszcze jeden błąd, który często wychodzi dopiero po testach: brak uwzględnienia impulsów rozruchowych i krótkotrwałych przeciążeń. W układach zasilania i energii odnawialnej to szczególnie bolesne, bo szczyty prądu pojawiają się szybciej niż użytkownik zdąży zauważyć problem. Dlatego przy końcowym wyborze patrzę nie tylko na tabelkę, ale też na warunki pracy całego urządzenia.
Co warto zapamiętać przy kolejnym projekcie
Najlepiej myśleć o tym komponencie nie jak o „małej części do wypełnienia schematu”, tylko jak o elemencie, który decyduje o prądzie, cieple i wiarygodności pomiaru. W prostych układach wystarczy rozsądny zapas i podstawowa tolerancja, ale w elektronice mocy, bateriach oraz fotowoltaice liczą się już temperatura, impulsy i stabilność w czasie.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: dobieram nie tylko wartość, ale cały kontekst pracy. Dla sygnałów i prostego ograniczania prądu wybieram zwykle wersję ekonomiczną; dla pomiaru, kalibracji i torów zasilania szukam precyzji, niskiego dryftu i odpowiedniej mocy. Dzięki temu układ działa przewidywalnie, a nie tylko „na stole”, w idealnych warunkach.
Dobrze dobrany element oporowy zwykle nie zwraca na siebie uwagi. I właśnie o to chodzi: ma robić swoje cicho, stabilnie i bez niespodzianek, niezależnie od tego, czy pracuje w małej płytce sterującej, czy w bardziej wymagającym układzie energetycznym.
