W układach elektronicznych jeden niewielki półprzewodnik potrafi zdecydować o tym, czy sygnał będzie tylko odczytany, czy też skutecznie wzmocniony albo przełączony. Ten tekst pokazuje, jak taki element działa, gdzie sprawdza się najlepiej i dlaczego w praktyce liczą się nie tylko parametry katalogowe, ale też ciepło, sposób sterowania i warunki pracy.
Najważniejsze informacje o elemencie, który steruje sygnałem i prądem
- Może pracować jako wzmacniacz albo jako elektroniczny przełącznik.
- Najczęściej spotkasz trzy odmiany: BJT, MOSFET i IGBT.
- Przy doborze decydują napięcie, prąd, temperatura i sposób sterowania.
- W instalacjach PV i zasilaczach liczy się sprawność, a nie tylko moc katalogowa.
- Błąd w sterowaniu szybciej podnosi temperaturę niż sama nazwa części.
Czym jest tranzystor i co robi w układzie
Analog Devices ujmuje to krótko: chodzi o półprzewodnik, który potrafi wzmacniać sygnał albo działać jak elektroniczny przełącznik. W praktyce ma trzy wyprowadzenia i pozwala małym sygnałem sterować większym prądem, dlatego stał się jednym z fundamentów współczesnej elektroniki.

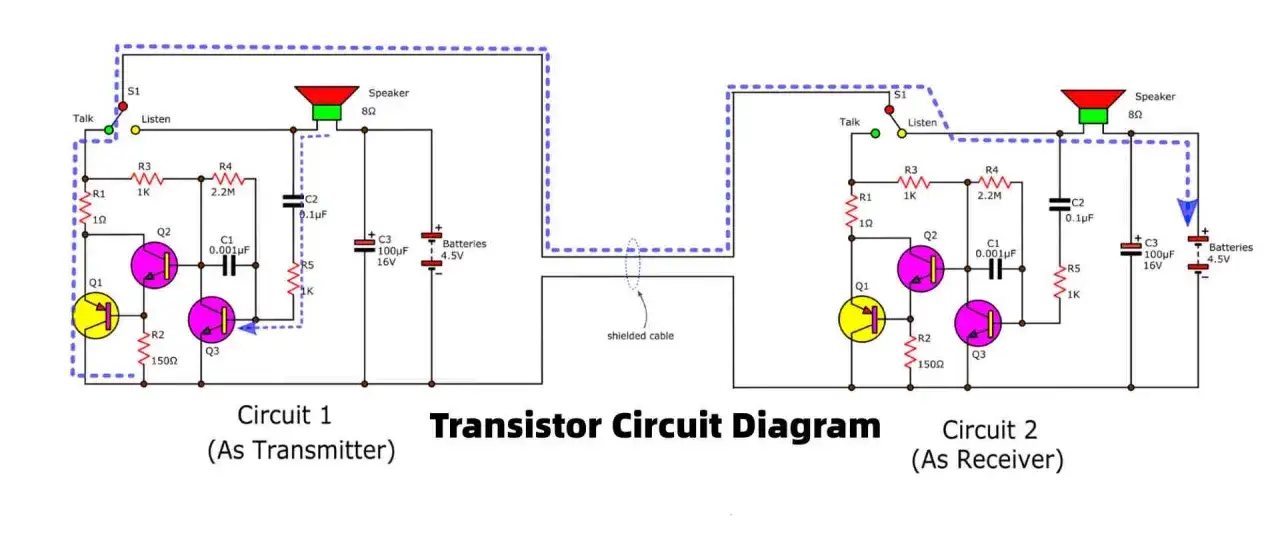

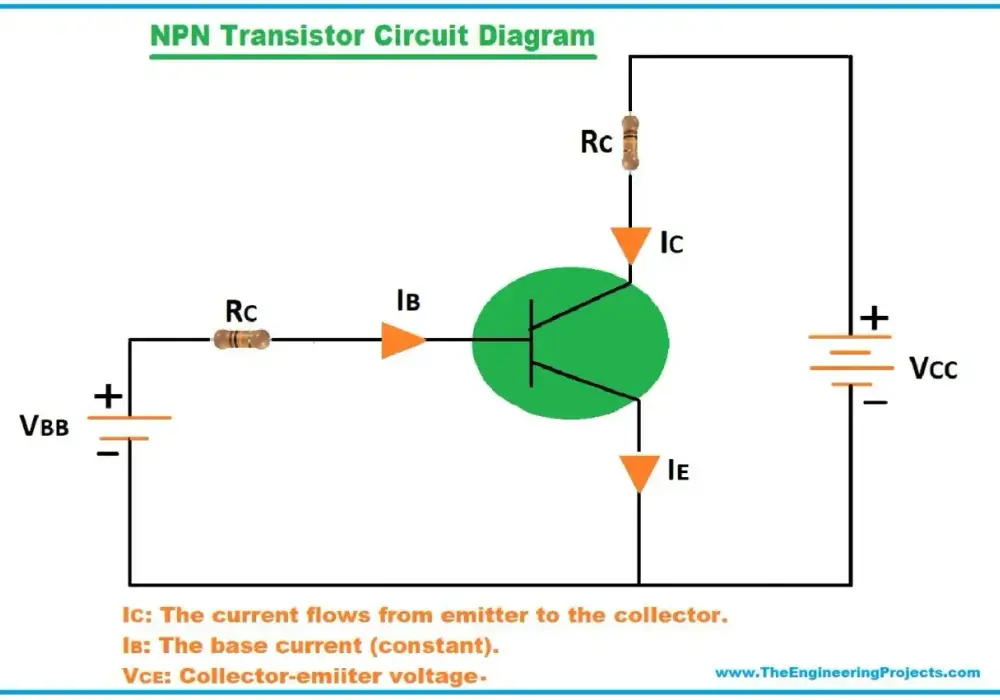

W wersji bipolarnej sterowanie odbywa się przez prąd bazy, a w wersji polowej przez napięcie na bramce. To różnica, która od razu wpływa na projekt: jedne odmiany lepiej czują się w torach analogowych, inne w szybkich kluczach mocy, gdzie ważna jest sprawność i małe straty.
Najprościej mówiąc, ten element nie „tworzy” energii. On ją kontroluje, czyli decyduje, kiedy prąd ma płynąć, a kiedy ma zostać ograniczony. To prowadzi do pytania, jak dokładnie odbywa się takie sterowanie w praktyce.
Jak działa przełączanie i wzmacnianie sygnału
Najprostszy model jest taki: wejście nie zasila obciążenia bezpośrednio, tylko ustawia stan przewodzenia. Gdy element jest zamknięty, prąd praktycznie nie płynie; gdy jest otwarty, przewodzi w kontrolowany sposób. W układach analogowych pracuje natomiast w punkcie pośrednim, gdzie niewielka zmiana wejścia powoduje większą zmianę wyjścia.
W roli klucza liczy się, by straty były małe. W roli wzmacniacza wymagana jest liniowość, czyli przewidywalna odpowiedź bez nadmiernych zniekształceń. Dlatego ten sam półprzewodnik może działać znakomicie w dwóch zupełnie różnych rolach, ale tylko wtedy, gdy projektant ustawi właściwy punkt pracy. Ja zwykle powtarzam, że problemem nie jest sam element, lecz jego złe użycie.
W praktyce spotkasz trzy stany pracy: odcięcie, obszar aktywny i nasycenie w wersji bipolarnej oraz wyłączenie, częściowe przewodzenie i pełne otwarcie kanału w wersji polowej. To nie są akademickie niuanse. Od nich zależy, czy układ będzie się grzał, czy działał stabilnie przy wyższej częstotliwości przełączania.
Jeśli chcesz zrozumieć dalszy wybór, warto przejść od zasady działania do porównania najważniejszych odmian.
BJT, MOSFET i IGBT nie robią tego samego
Najczęściej wybór sprowadza się do jednego pytania: czy potrzebuję dobrego wzmacniacza, szybkiego klucza, czy elementu na wyższe napięcia i większą moc. Poniższa tabela porządkuje różnice bez marketingu.
| Typ | Jak jest sterowany | Największa zaleta | Najważniejsze ograniczenie | Gdzie ma sens |
|---|---|---|---|---|
| BJT | Prądem bazy | Dobre wzmocnienie i niskie napięcie nasycenia w wielu zastosowaniach | Wymaga prądu sterującego i bywa bardziej wrażliwy termicznie | Małosygnałowe wzmacniacze, proste klucze, część układów analogowych |
| MOSFET | Napięciem bramki | Bardzo dobre przełączanie i wysoka sprawność w wielu układach mocy | Znaczenie mają ładunek bramki i pojemności pasożytnicze | Zasilacze impulsowe, sterowanie LED, przetwornice, niskonapięciowa automatyka |
| IGBT | Napięciem bramki, ale z cechami struktury bipolarnej | Dobrze znosi wyższe napięcia i duże moce | Zwykle wolniejszy od dobrego MOSFET-a w szybkich układach | Falowniki, napędy, UPS, ładowarki i systemy energetyczne |
Jak pokazuje Infineon, IGBT trafiają dziś m.in. do falowników solarnych, UPS-ów i ładowarek EV, a to dobrze pokazuje ich miejsce: mniej w drobnej elektronice, więcej w obwodach, w których napięcie i moc zaczynają naprawdę dominować. W praktyce nie ma jednego zwycięzcy. Jest tylko lepszy wybór do konkretnego zadania.
Skoro różnice są już jasne, naturalnie pojawia się kolejne pytanie: gdzie te elementy pracują najczęściej i dlaczego właśnie tam są tak ważne.
Gdzie spotkasz ten element w elektronice i energetyce
Najłatwiej zobaczyć to na przykładach:
- Wzmacniacze audio i czujniki - tam liczy się liniowość, mały szum i przewidywalna odpowiedź na zmianę sygnału.
- Przełączanie LED-ów, przekaźników i małych silników - tu ważna jest szybkość włączania, proste sterowanie i odporność na cykliczną pracę.
- Zasilacze impulsowe - element pracuje z dużą częstotliwością, więc każda niepotrzebna strata zamienia się w ciepło.
- Falowniki fotowoltaiczne i magazyny energii - tutaj układ musi zamieniać prąd stały na przemienny albo sterować przepływem energii między źródłem, siecią i akumulatorem.
- Napędy i automatyka przemysłowa - w tej klasie urządzeń liczą się duże prądy, bezpieczeństwo pracy i chłodzenie.
W energii odnawialnej ten temat jest szczególnie praktyczny. Panele PV oddają prąd stały, a falownik musi zrobić z niego energię użyteczną dla sieci lub odbiornika. Im wyższa sprawność przełączania i im lepsze odprowadzanie ciepła, tym mniej energii ucieka po drodze. To właśnie dlatego w takich urządzeniach wybór półprzewodników ma bezpośredni wpływ na rachunek ekonomiczny całej instalacji.
Jeśli urządzenie ma pracować długo i stabilnie, sam przykład zastosowania nie wystarczy. Trzeba jeszcze dobrze dobrać parametry do realnych warunków pracy.
Jak dobieram element do projektu, żeby nie przepłacić
Ja zwykle zaczynam nie od katalogu, tylko od warunków pracy. Najpierw pytam o napięcie, prąd, temperaturę i częstotliwość przełączania, bo dopiero one mówią, czy dany wariant ma sens.
| Kryterium | Na co patrzeć | Co to znaczy w praktyce |
|---|---|---|
| Napięcie | Zapas względem realnego napięcia pracy i przepięć | Nie wybieraj elementu na styk; w trudniejszych warunkach zostaw wyraźny margines, często co najmniej 20-30% |
| Prąd | Prąd ciągły, impulsowy i straty cieplne | Katalogowy prąd bez chłodzenia nie mówi jeszcze, jak układ zachowa się w zamkniętej obudowie |
| Sposób sterowania | Prąd bazy albo napięcie bramki | Jeśli sterowanie jest z mikrokontrolera, szczególnie pilnuj zgodności poziomów i potrzeby zastosowania drivera |
| Przełączanie | Ładunek bramki, pojemności i czas przejścia | W szybkich przetwornicach i falownikach to często ważniejsze niż sam prąd znamionowy |
| Termika | Rezystancja termiczna, obudowa, radiator, pole miedzi | Jeśli ciepło nie ma gdzie uciec, wydajność spada, a awaria jest tylko kwestią czasu |
| SOA | Obszar bezpiecznej pracy | To zakres napięcia, prądu i czasu, w którym element nie powinien ulec uszkodzeniu |
W układach o małej mocy czasem wystarczy prosty, tani wariant. W zasilaniu, PV albo automatyce przemysłowej zwykle wygrywa rozwiązanie trochę droższe, ale lepiej dopasowane termicznie i elektrycznie. W praktyce to często oszczędność, nie koszt.
Na tym etapie najłatwiej też zauważyć, gdzie projektanci popełniają najwięcej błędów.
Najczęstsze błędy przy doborze i co z nich wynika
- Wybór po samym prądzie katalogowym - element może wytrzymać liczbowo dużo, ale tylko w idealnych warunkach chłodzenia.
- Mylenie napięcia progowego z pełnym otwarciem - szczególnie w MOSFET-ach to pułapka, bo „zaczyna przewodzić” nie znaczy „przewodzi dobrze”.
- Za słabe sterowanie - zbyt mały prąd bazy albo zbyt wolny driver bramki zwiększa straty i EMI, czyli zakłócenia elektromagnetyczne.
- Pomijanie obciążeń indukcyjnych - silnik, przekaźnik czy transformator potrafią generować przepięcia i niszczyć zapas bezpieczeństwa.
- Zbyt skromny margines termiczny - układ może działać na stole, a po zamknięciu w obudowie zacząć się przegrzewać po kilkunastu minutach.
Najbardziej kosztowne błędy widzę zwykle nie w samej topologii, tylko w tym, że ktoś zignorował ciepło, przepięcia albo sposób przełączania. To właśnie te trzy rzeczy najczęściej decydują o tym, czy projekt będzie solidny, czy tylko wyglądał dobrze w pierwszym teście.
Jeżeli chcesz przejść od teorii do praktyki, zostaje jeszcze jeden zestaw zasad, który dobrze sprawdza się zarówno w elektronice użytkowej, jak i w układach energetycznych.
Co sprawdzam, zanim element trafi do falownika albo sterownika
Jeśli mam zostawić Ci jedną praktyczną zasadę, to tę: patrz na cały układ, nie na jeden parametr. Dobry dobór zaczyna się od odpowiedzi na cztery pytania - jakie jest napięcie pracy, jaki prąd płynie, jak szybko ma następować przełączenie i gdzie ucieknie ciepło.
- Sprawdź rzeczywisty zakres napięć, także przepięcia i stany przejściowe.
- Policz straty przewodzenia oraz straty przełączania, a nie tylko jeden katalogowy współczynnik.
- Ustal, czy sterowanie ma iść bezpośrednio z logiki, czy potrzebny jest driver.
- Zadbaj o chłodzenie, bo bez niego nawet dobry element zaczyna tracić przewagę.
W dobrze zaprojektowanym układzie ten półprzewodnik nie zwraca na siebie uwagi. Po prostu robi swoją pracę: wzmacnia, przełącza albo steruje mocą bez zbędnych strat. I właśnie to jest najlepszy znak, że wybrałem go właściwie.
