Cewka to jeden z tych elementów, które potrafią przesądzić o sprawności zasilacza, filtrze EMI albo przetwornicy DC-DC. W praktyce liczy się nie tylko indukcyjność, ale też rdzeń, rezystancja uzwojenia, prąd nasycenia i to, w jakim tempie układ pracuje. Poniżej rozkładam temat na części: jak działa ten element, jakie są jego typy, jak go dobrać i gdzie najczęściej popełnia się kosztowne błędy.
Najkrótsza droga do zrozumienia tematu
- Element indukcyjny magazynuje energię w polu magnetycznym i przeciwdziała szybkim zmianom prądu.
- W układach mocy ważniejsze od samej indukcyjności są prąd nasycenia, DCR i temperatura pracy.
- Ferryt, proszek i rdzeń powietrzny dają inne kompromisy między stratami, gabarytem i liniowością.
- W fotowoltaice i energetyce taki element pracuje głównie w przetwornicach, filtrach EMI i torach wygładzania prądu.
- Dobór „na oko” zwykle kończy się przegrzewaniem, szumem albo spadkiem sprawności.
Jak działa element indukcyjny i dlaczego nie zachowuje się jak rezystor
Ja patrzę na taki element przede wszystkim jak na magazyn energii. Gdy płynie przez niego prąd, wokół zwojów powstaje pole magnetyczne, a kiedy prąd zaczyna się zmieniać, pole „broni się” przed tą zmianą. Właśnie dlatego element indukcyjny nie przepuszcza gwałtownych skoków tak łatwo jak zwykły przewód.
W obwodzie stałoprądowym po chwili zachowuje się prawie jak bardzo mały opór, ale to tylko uproszczenie. W obwodzie zmiennym jego opór pozorny rośnie wraz z częstotliwością, bo reaktancja indukcyjna zależy od wzoru XL = 2πfL. Im wyższa częstotliwość, tym silniej tłumione są szybkie zmiany prądu i tym łatwiej wygładzić tętnienia, odseparować zakłócenia albo zbudować filtr LC.
To właśnie ta cecha jest w elektronice tak cenna: nie chodzi o „blokowanie prądu” w prostym sensie, tylko o kontrolowanie tempa jego zmian. Dzięki temu ten sam podstawowy element może pracować jako część filtra, dławika, układu rezonansowego albo obwodu mocy. A kiedy to już rozumiemy, można sensownie przejść do konstrukcji, bo to ona decyduje o praktycznym zachowaniu układu.
Rodzaje, rdzenie i konstrukcje, które naprawdę zmieniają zachowanie układu
Na pierwszy rzut oka zwoje wyglądają podobnie, ale w praktyce materiał rdzenia i geometria robią ogromną różnicę. Inaczej pracuje model do toru sygnałowego, inaczej element mocy w przetwornicy, a jeszcze inaczej dławik tłumiący zakłócenia. Warto też pamiętać, że nie każdy element nawinięty na rdzeniu robi to samo: transformator przenosi energię między uzwojeniami, a pojedyncze uzwojenie częściej magazynuje energię albo filtruje tętnienia.
| Typ | Gdzie ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Rdzeń powietrzny | Układy wysokiej częstotliwości, RF, proste obwody rezonansowe | Świetna liniowość i brak klasycznego nasycenia rdzenia | Większe gabaryty i zwykle mniejsza indukcyjność przy tej samej objętości |
| Ferryt | Zasilacze impulsowe, filtry EMI, przetwornice | Niskie straty przy wyższych częstotliwościach | Łatwiej o nasycenie przy dużym prądzie szczytowym |
| Proszek magnetyczny | Tory mocy, układy z większym tętnieniem prądu | Łagodniejsze nasycanie i dobra tolerancja przeciążeń | Zwykle wyższe straty niż w najlepszych rozwiązaniach ferrytowych |
| Dławik wspólnego trybu | Filtry zakłóceń na wejściu i wyjściu | Tłumi EMI, czyli zakłócenia elektromagnetyczne, bez mocnego wpływu na prąd użyteczny | Wymaga dopasowania do konkretnego pasma zakłóceń |
Największa pułapka jest banalna: dwie sztuki o podobnej obudowie mogą pracować zupełnie inaczej. W kartach katalogowych patrzę więc nie tylko na deklarowaną indukcyjność, ale też na sposób pomiaru prądu nasycenia, przebieg zmian indukcyjności pod obciążeniem i rezystancję uzwojenia. W praktyce to właśnie te szczegóły decydują, czy element nada się do spokojnego filtra, czy do ciężkiej pracy w przetwornicy.
Kiedy konstrukcję już rozpoznasz, następnym krokiem jest dobór do konkretnego układu, bo katalogowy opis nigdy nie wystarcza sam w sobie.

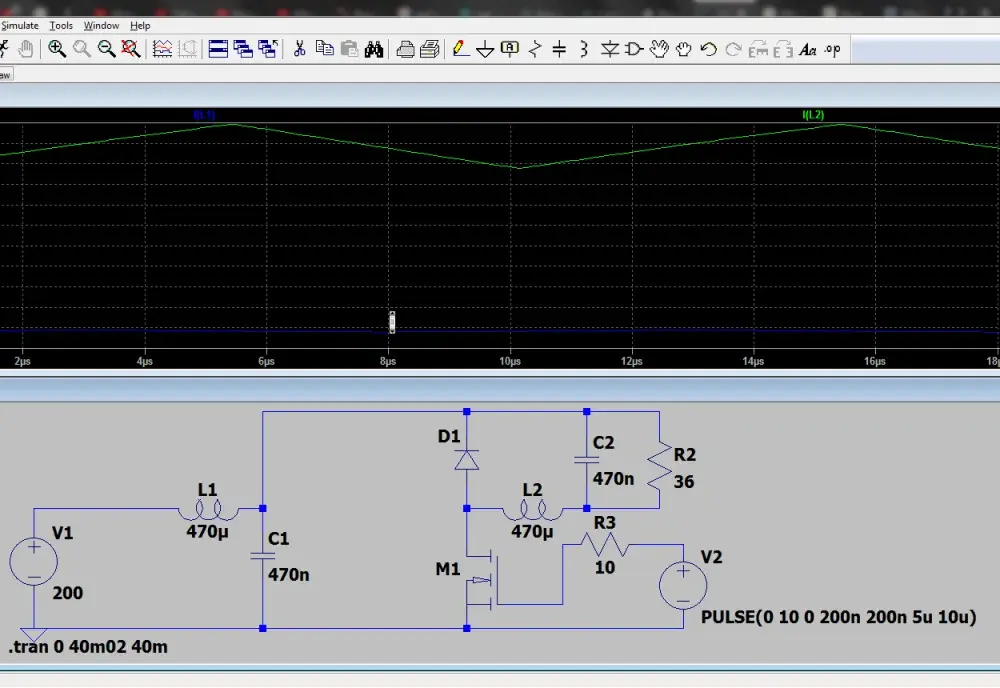

Jak dobrać element do przetwornicy, filtra albo układu pomiarowego
Ja zwykle zaczynam od trzech liczb: prądu szczytowego, pożądanej indukcyjności i temperatury pracy. Dopiero potem patrzę na DCR, czyli rezystancję uzwojenia, bo to ona zamienia część energii w ciepło. W układach mocy nie wystarczy powiedzieć „ma odpowiednią wartość w henrach” - trzeba jeszcze sprawdzić, czy wytrzyma rzeczywiste warunki pracy.
| Parametr | Co oznacza w praktyce | Co się dzieje, gdy go zignorujesz |
|---|---|---|
| Indukcyjność | Wpływa na tętnienia prądu i zachowanie filtra lub przetwornicy | Za mała wartość daje większy ripple, za duża pogarsza dynamikę i zwiększa gabaryt |
| Prąd nasycenia | Moment, w którym rdzeń zaczyna tracić liniowość | Spadek indukcyjności, wzrost zakłóceń i ryzyko niestabilnej pracy |
| Prąd termiczny | Poziom prądu, przy którym element nadmiernie się nagrzewa | Przegrzewanie, szybsze starzenie i gorsza sprawność |
| DCR | Opór uzwojenia i związane z nim straty mocy | Wyższe straty, większa temperatura i niższa sprawność całego układu |
| Częstotliwość pracy | Zakres, w którym element ma sensowne straty i stabilne parametry | Większe nagrzewanie, piszczenie lub słabsze tłumienie zakłóceń |
Praktycznie zostawiam zwykle 20-50% zapasu na prąd nasycenia względem spodziewanego piku, bo obciążenie w realnym układzie rzadko jest idealnie płaskie. To ważne zwłaszcza w przetwornicach buck, boost i flyback, gdzie chwilowe skoki prądu potrafią być dużo bardziej agresywne niż średnia z obliczeń. Jeżeli katalog podaje Isat przy spadku indukcyjności o 20%, a inny model przy 30%, bez porównania warunków testu same liczby niewiele znaczą.
W układach sygnałowych, audio albo pomiarowych patrzę mocniej na stabilność parametrów i dobroć Q, czyli stosunek energii użytecznej do strat. W torach mocy priorytet się odwraca: najważniejsze są sprawność, prąd szczytowy i temperatura. To dlatego ten sam typ elementu może być świetny w jednym projekcie, a w drugim kompletnie się nie sprawdzić.
Skoro dobór zależy od zastosowania, warto zobaczyć, gdzie taki element faktycznie pracuje w energetyce i instalacjach PV.
Gdzie spotyka się go w energetyce i fotowoltaice

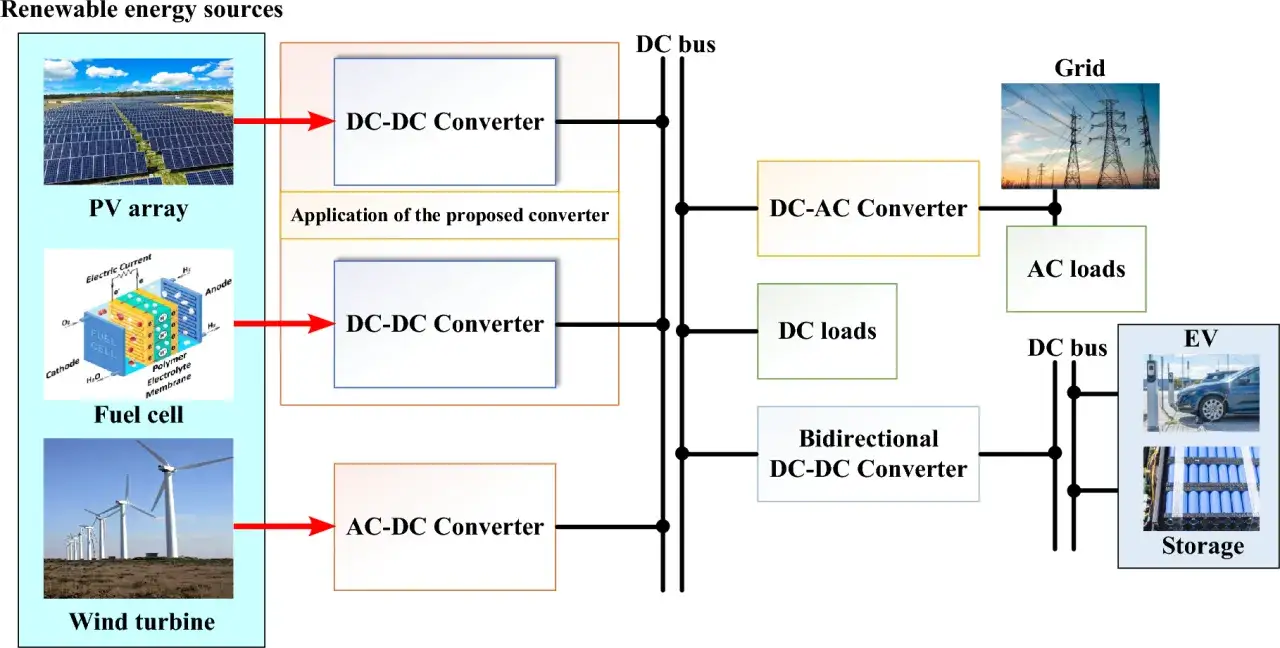

W systemach związanych z energią odnawialną taki element pojawia się częściej, niż wielu osobom się wydaje. W falownikach fotowoltaicznych odpowiada za filtrowanie zakłóceń, wygładzanie prądu i wspieranie konwersji energii między stroną DC a AC. W przetwornicach MPPT, które dopasowują punkt pracy paneli, pracuje wprost w torze energii i ma wpływ na sprawność całego układu.
Najbardziej typowe zastosowania są trzy:
- filtry EMI na wejściu i wyjściu zasilacza lub falownika, gdzie celem jest ograniczenie zakłóceń przewodzonych,
- przetwornice DC-DC w torach MPPT, magazynach energii i sterownikach, gdzie element magazynuje energię między kolejnymi impulsami kluczowania,
- układy wygładzania prądu w ładowarkach, zasilaczach awaryjnych i sterowaniu automatyki, gdzie ważna jest stabilność oraz niski poziom tętnień.
W nowocześniejszych konstrukcjach, szczególnie tam, gdzie pojawiają się szybkie tranzystory i wyższe częstotliwości przełączania, rośnie znaczenie strat rdzeniowych i jakości projektu PCB. Innymi słowy: sam dobry komponent nie uratuje słabego layoutu. Jeśli ścieżki są zbyt długie, a prowadzenie masy chaotyczne, zakłócenia i tak wrócą inną drogą.
Właśnie dlatego w energetyce i fotowoltaice ten temat jest bardziej praktyczny, niż wygląda na papierze: źle dobrany element od razu odbija się na sprawności, temperaturze i poziomie EMI. A to prowadzi prosto do błędów, które widzę najczęściej w realnych projektach.
Najczęstsze błędy, które kończą się przegrzewaniem albo spadkiem sprawności
Najczęstszy błąd jest prosty: ktoś wybiera komponent wyłącznie po jednej liczbie z katalogu. Tylko że sama indukcyjność niczego jeszcze nie gwarantuje. Liczy się również profil prądu, temperatura wewnątrz obudowy, sposób chłodzenia i to, jak daleko układ pracuje od granicy nasycenia.
- Dobór tylko po indukcyjności - układ może działać na stole, ale przy większym obciążeniu zacznie generować większe tętnienia albo hałas.
- Ignorowanie prądu szczytowego - rdzeń wchodzi w nasycenie, a parametry lecą w dół dokładnie wtedy, gdy są najbardziej potrzebne.
- Pomijanie DCR - pozornie dobry wybór zwiększa straty miedziane i grzeje płytkę bardziej, niż planowano.
- Porównywanie modeli z różnych definicji Isat - producenci potrafią mierzyć spadek indukcyjności przy różnych progach, więc bez czytania metodologii łatwo wyciągnąć fałszywy wniosek.
- Zbyt ciasny montaż - sąsiedztwo gorących elementów i słaby przepływ powietrza skracają żywotność całego układu.
- Brak testu w realnym obciążeniu - układ wygląda dobrze w symulacji, ale w praktyce pojawia się piszczenie, grzanie albo niestabilność przy zmianach obciążenia.
Ja zawsze powtarzam jedno: jeśli projekt ma działać długo, trzeba patrzeć nie tylko na wartość z katalogu, ale na wykresy i warunki pracy. Dobra praktyka to przegląd charakterystyki L(I), temperatury uzwojenia i marginesu termicznego już na etapie prototypu. Taki test jest dużo tańszy niż późniejsza poprawka gotowej płytki.
Kiedy już wiesz, czego unikać, zostaje ostatnia rzecz: zaprojektować zapas tak, żeby układ działał nie tylko dziś, ale też po miesiącach ciągłej pracy.
Co sprawdza się w projekcie, gdy liczy się niezawodność
W stabilnym projekcie nie szukam „najmocniejszego” komponentu, tylko takiego, który ma sensowny margines w realnych warunkach. W praktyce oznacza to kilka prostych zasad: zostawić zapas prądowy, policzyć straty cieplne, sprawdzić zachowanie po rozgrzaniu i nie ufać jednemu punktowi pomiarowemu z noty katalogowej.
- Sprawdzam parametry przy temperaturze zbliżonej do tej, która faktycznie panuje w obudowie.
- Porównuję nie tylko indukcyjność, ale też przebieg L(I), DCR i zalecany zakres częstotliwości.
- W układach mocy pilnuję, aby element nie pracował na granicy prądu szczytowego.
- W filtrach EMI testuję całość, a nie sam komponent, bo prowadzenie ścieżek i ekranowanie potrafią zmienić wynik bardziej niż sama marka produktu.
- W projektach PV zwracam uwagę na przepięcia, wibracje i długą pracę w podwyższonej temperaturze.
To brzmi banalnie, ale właśnie te drobiazgi najczęściej odróżniają układ „działa” od układu „działa stabilnie”. Jeśli miałbym zostawić jedną praktyczną radę, to taką: traktuj ten element jak część toru energetycznego, a nie tylko jako element pasywny w schemacie. Wtedy łatwiej dobrać właściwy typ, rozsądny zapas i uniknąć późniejszych poprawek.
Co zapamiętać, zanim zamkniesz schemat
Najlepiej dobrany element indukcyjny jest zwykle niewidoczny dla użytkownika końcowego, bo po prostu robi swoją robotę: wygładza prąd, tłumi zakłócenia i nie przegrzewa układu. Jeśli projekt dotyczy zasilania, przetwornicy albo instalacji fotowoltaicznej, ja zawsze sprawdzam trzy rzeczy w tej samej kolejności: prąd szczytowy, temperaturę i straty w uzwojeniu.
To wystarcza, żeby odsiać większość złych decyzji już na etapie doboru. Resztę weryfikuje prototyp, najlepiej z pomiarem temperatury, tętnień i zachowania przy skokach obciążenia. I właśnie tak traktuję ten temat w praktyce: nie jako prosty detal, ale jako jeden z tych komponentów, które decydują o kulturze pracy całego układu.
