Budowa tranzystora decyduje o tym, jak dobrze poradzi sobie w roli przełącznika, wzmacniacza albo elementu mocy. Ja zwykle rozdzielam ten temat na trzy poziomy: sam krzem, połączenia elektryczne i obudowę, bo dopiero razem pokazują, skąd biorą się parametry z noty katalogowej. W tym tekście wyjaśniam, z czego tranzystor jest zbudowany, czym różnią się najważniejsze rodziny i co z tego wynika w praktyce, także w elektronice związanej z energią i fotowoltaiką.
Najważniejsze elementy budowy, które decydują o pracy tranzystora
- W środku tranzystora pracują odpowiednio domieszkowane warstwy półprzewodnika, a nie „magiczny” czarny układ z obudowy.
- W BJT sterowanie odbywa się prądem bazy, a w MOSFET-cie napięciem bramki izolowanej cienką warstwą tlenku.
- W tranzystorach mocy liczy się nie tylko krzem, ale też obudowa, wyprowadzenia, bond wires i odprowadzanie ciepła.
- Ta sama nazwa ogólna nie oznacza tej samej konstrukcji - inaczej zbudowany jest BJT, inaczej MOSFET, a jeszcze inaczej IGBT.
- Parametry katalogowe mają sens dopiero wtedy, gdy zestawisz je z obudową, temperaturą pracy i sposobem sterowania.
Z czego naprawdę składa się tranzystor od środka
Na poziomie fizycznym tranzystor to kawałek krzemu, w którym precyzyjnie zmieniono skład domieszek. Domieszkowanie oznacza wprowadzenie bardzo małej ilości pierwiastków, które zmieniają liczbę nośników ładunku i pozwalają zbudować złącza p-n albo kanał przewodzący. Właśnie ta mikroskopijna różnica decyduje o tym, czy element przewodzi swobodnie, czy pozostaje odcięty.
W praktyce patrzę na dwie warstwy budowy: strukturę półprzewodnikową i opakowanie mechaniczne. Struktura odpowiada za zachowanie elektryczne, a obudowa za to, jak dobrze da się element podłączyć, schłodzić i chronić przed uszkodzeniem. Ten drugi poziom bywa niedoceniany, a w tranzystorach mocy potrafi zmienić wszystko.
- Warstwa aktywna - miejsce, w którym faktycznie zachodzi sterowanie prądem.
- Terminale - wyprowadzenia łączące strukturę z płytką, np. baza, emiter i kolektor albo bramka, dren i źródło.
- Izolacja - element oddzielający elektrody tam, gdzie nie może płynąć bezpośredni prąd sterujący.
- Połączenia wewnętrzne - cienkie druty lub klipsy łączące chip z nóżkami obudowy.
- Obudowa i termika - część, która przenosi ciepło do otoczenia lub radiatora.
Kiedy rozumiesz ten podział, łatwiej przejść do tego, jak dokładnie wyglądają dwie najważniejsze rodziny tranzystorów w elektronice.
Jak zbudowany jest tranzystor bipolarny
Tranzystor bipolarny, czyli BJT, składa się z trzech obszarów półprzewodnika tworzących dwa złącza p-n. W wersji NPN mamy warstwy N-P-N, a w PNP odwrotnie. To prosta konstrukcja na schemacie, ale jej skuteczność wynika z bardzo precyzyjnego ułożenia warstw, ich domieszkowania i grubości.
Ja upraszczam ten układ do trzech ról: emiter dostarcza nośniki, baza nimi steruje, a kolektor je zbiera. Baza jest wyjątkowo cienka i słabo domieszkowana, dzięki czemu niewielki prąd bazy może sterować znacznie większym prądem kolektora. W pracy aktywnej złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, a baza-kolektor zwykle zaporowo. Właśnie ta cienka baza odróżnia tranzystor od zwykłego zestawu dwóch diod.
Co robi każda warstwa
- Emiter jest silnie domieszkowany, żeby wprowadzać do struktury dużą liczbę nośników.
- Baza jest cienka, bo ma tylko „przepuścić” odpowiednią część nośników i jednocześnie utrzymać sterowanie pod kontrolą.
- Kolektor ma zwykle większy obszar, bo musi znosić napięcie i odprowadzać ciepło.
W praktyce BJT zachowuje się jak element sterowany prądem: aby go otworzyć, trzeba podać prąd bazy, a w złączu baza-emiter pojawia się spadek napięcia zwykle rzędu 0,6-0,7 V dla krzemu. To dlatego w małosygnałowych wzmacniaczach sprawdza się bardzo dobrze, ale w układach logicznych i energoelektronice często ustępuje miejsca MOSFET-owi. I właśnie tam zaczyna się druga rodzina, ważniejsza w zasilaniu i przetwarzaniu energii.

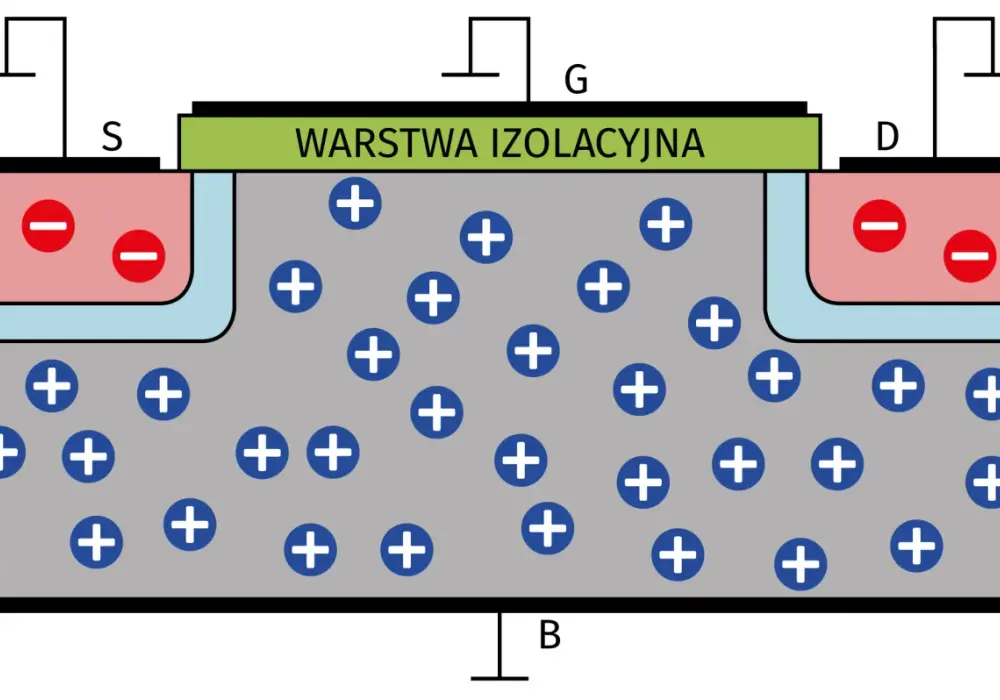

Jak jest zbudowany tranzystor MOSFET
MOSFET ma inną logikę działania: zamiast sterować prądem bazy, sterujesz napięciem bramki. Bramka jest oddzielona od kanału bardzo cienką warstwą tlenku, zwykle tlenku krzemu, więc w idealnym modelu nie płynie przez nią stały prąd sterujący. To właśnie ta izolacja daje mu dużą popularność w przetwornicach, falownikach i zasilaczach impulsowych.
W uproszczeniu MOSFET ma trzy główne wyprowadzenia: bramkę, źródło i dren. Pod bramką znajduje się podłoże, często nazywane body, a w nim tworzy się kanał przewodzący. Gdy napięcie bramki jest za małe, kanału nie ma i tranzystor pozostaje wyłączony; po przekroczeniu napięcia progowego, zwykle kilku woltów, kanał się otwiera, a prąd zaczyna płynąć między źródłem a drenem.
Dlaczego MOSFET tak dobrze pasuje do elektroniki mocy
- Bramka jest izolowana, więc układ sterujący nie musi dostarczać stałego prądu, tylko ładuje i rozładowuje pojemność bramki.
- W strukturze mocy prąd płynie pionowo, co ułatwia odprowadzanie ciepła i zwiększanie dopuszczalnego prądu.
- Występuje dioda pasożytnicza między źródłem a drenem, ważna przy obciążeniach indukcyjnych i pracy w mostkach.
- Napięcie progowe nie oznacza pełnego otwarcia; to tylko moment, od którego kanał zaczyna się tworzyć.
To rozróżnienie jest kluczowe, bo wielu początkujących myli „zaczyna przewodzić” z „jest dobrze włączony”. W praktyce właśnie dlatego trzeba patrzeć nie tylko na symbol tranzystora, ale też na jego odmianę i parametry dynamiczne, co prowadzi do porównania najczęściej spotykanych rodzin.
Jakie odmiany tranzystorów spotykam najczęściej w praktyce
Jeśli patrzę na układ z perspektywy serwisu, projektu albo aplikacji energetycznej, zwykle sprowadzam wybór do trzech rodzin. Każda ma inną strukturę i inny sposób sterowania, więc porównywanie ich wyłącznie po „mocy” albo „prądzie” prowadzi do błędnych wniosków.
| Rodzina | Jak wygląda budowa | Jak jest sterowana | Mocne strony | Typowe ograniczenia | Gdzie występuje |
|---|---|---|---|---|---|
| BJT | Dwa złącza p-n i trzy warstwy półprzewodnika | Prądem bazy | Dobre wzmocnienie, prosta logika działania | Stały prąd sterujący, większe straty przy sterowaniu | Wzmacniacze, proste klucze, starsze układy analogowe |
| MOSFET | Bramka izolowana tlenkiem, źródło, dren i kanał tworzony napięciem | Napięciem bramki | Bardzo dobre do szybkiego przełączania i niskich strat | Wymaga dobrego drivera i kontroli ładunku bramki | Zasilacze impulsowe, przetwornice DC/DC, falowniki niskiego i średniego napięcia |
| IGBT | Połączenie sterowania MOS z przewodzeniem bipolarnym | Napięciem bramki | Dobry kompromis dla wyższych napięć i mocy | Zwykle wolniejszy od MOSFET-a, większe straty przełączania | Falowniki, napędy, instalacje PV, przemysł |
W układach mocy spotyka się też Darlingtona, czyli dwa tranzystory bipolarne połączone tak, aby uzyskać większe wzmocnienie. To rozwiązanie ma sens wtedy, gdy liczy się mały sygnał sterujący, ale trzeba zaakceptować większy spadek napięcia i zwykle wolniejsze przełączanie. Właśnie dlatego w nowoczesnej elektronice mocy częściej wygrywa MOSFET albo IGBT, a nie klasyczny układ Darlingtona. Z tego miejsca naturalnie przechodzimy do części, którą często ignoruje się na pierwszy rzut oka, czyli obudowy i termiki.
Dlaczego obudowa i chłodzenie są częścią budowy tranzystora
Sam chip to tylko fragment całości. W praktyce równie ważne są druty bondujące, rama nośna, podkładka termiczna i materiał obudowy. To one decydują, jak tranzystor łączy się z płytką i jak skutecznie odda ciepło, a w tranzystorach mocy często ograniczają prąd bardziej niż sam układ krzemowy.
Ja patrzę na obudowę jak na most między światem mikrostruktury a światem realnej aplikacji. Mała obudowa SOT-23 dobrze sprawdzi się w sterowaniu sygnałowym, ale już w bardziej wymagającym układzie energetycznym potrzebujesz czegoś większego, na przykład TO-220, DPAK, D2PAK albo TO-247. Różnica nie dotyczy tylko wymiaru - chodzi o drogę odprowadzania ciepła, dopuszczalną temperaturę złącza i wytrzymałość połączeń wewnętrznych.
- Złącze półprzewodnikowe ma zwykle limit temperatury rzędu 150°C, czasem 175°C, zależnie od typu.
- Bond wires i wyprowadzenia mogą ograniczać prąd, zwłaszcza przy dużym obciążeniu i wysokiej temperaturze.
- Podkładka termiczna albo metalowy tab potrafią znacząco poprawić chłodzenie.
- Montaż na PCB ma znaczenie: szerokość pól miedzi i jakość lutowania wpływają na rzeczywistą wydajność cieplną.
W praktyce oznacza to tyle, że dwóch tranzystorów o podobnym symbolu nie wolno traktować jak zamienników „z automatu”. Jeżeli obudowa, sposób montażu albo odprowadzanie ciepła są inne, zachowanie układu też będzie inne, a stąd już krok do właściwego doboru parametrów.
Jak budowa wpływa na dobór tranzystora do układu
Wybór tranzystora zaczynam od tego, czy element ma sterować małym sygnałem, czy przenosić energię. To pozornie proste pytanie zmienia wszystko: inne znaczenie ma niskie napięcie progowe, inne ładunek bramki, inne wzmocnienie prądowe, a jeszcze inne rezystancja przewodzenia i szybkość przełączania.
W elektronice związanej z energią, zwłaszcza w przetwornicach, magazynowaniu energii i falownikach PV, najczęściej szukam równowagi między stratami przewodzenia a stratami przełączania. MOSFET zwykle wygrywa przy niższych napięciach i dużej częstotliwości, a IGBT bywa lepszym wyborem przy wyższych napięciach i większej mocy. BJT dziś spotyka się rzadziej w nowych projektach mocy, ale nadal ma sens w prostych stopniach analogowych i tam, gdzie liczy się znane, przewidywalne zachowanie.
Przeczytaj również: Ekranowanie elektromagnetyczne - Jak działa i jak je wykonać?
Na co patrzeć w nocie katalogowej
- Napięcie maksymalne - musi mieć zapas względem warunków pracy, a nie tylko względem nominalnego zasilania.
- Prąd i temperatura - ten sam tranzystor zachowuje się inaczej w 25°C i przy wysokim nagrzaniu.
- Sposób sterowania - BJT potrzebuje prądu bazy, MOSFET potrzebuje odpowiedniego napięcia i sensownego drivera.
- Struktura wewnętrzna - body diode, pojemność bramki, ładunek bramki czy czas przełączania mogą zrujnować efektywność całego układu.
- Obudowa - bez niej nawet dobry chip może być zły w aplikacji, bo ciepło nie zdąży się odprowadzić.
Jeżeli miałbym wskazać jeden błąd, który widzę najczęściej, to byłoby traktowanie tranzystora jak abstrakcyjnego symbolu ze schematu. W rzeczywistości liczy się konkretna struktura, konkretne połączenia i konkretna termika, czyli dokładnie to, co jest ukryte pod nazwą elementu. I właśnie dlatego ostatni krok to szybka lista rzeczy, które sprawdzam przed uznaniem tranzystora za właściwy wybór.
Co sprawdzam, zanim uznam tranzystor za właściwy do układu
Gdybym miał podjąć decyzję szybko, ale bez ryzyka, sprawdziłbym pięć rzeczy: zapas napięcia, dopuszczalny prąd w realnej temperaturze, sposób sterowania, obudowę oraz warunki chłodzenia. To wystarcza, żeby odsiać większość błędnych doborów już na etapie projektu, zamiast szukać problemu dopiero po przegrzaniu albo niestabilnej pracy.
- Najpierw struktura - czy potrzebuję BJT, MOSFET-a, czy IGBT.
- Potem sterowanie - czy układ sterujący da radę dostarczyć odpowiedni prąd lub napięcie.
- Następnie termika - czy obudowa i PCB odprowadzą ciepło bez przekraczania limitów.
- Na końcu zachowanie dynamiczne - szczególnie ważne przy szybkich przełączeniach i obciążeniach indukcyjnych.
Jeśli chcesz naprawdę rozumieć tranzystory, nie zatrzymuj się na symbolu z literkami B, C, E albo G, D, S. Najwięcej mówi o nich to, jak są zrobione w środku, jak są schładzane i do jakiego typu pracy zostały zaprojektowane, a ta wiedza szybko przekłada się na lepsze decyzje w elektronice i energetyce. Jeśli układ pracuje z cewkami, silnikami albo długimi przewodami, sprawdzam jeszcze elementy ochronne i zapas napięcia, bo właśnie tam najczęściej wychodzą problemy.
