Łuk elektryczny pojawia się wtedy, gdy gaz między przewodnikami zaczyna przewodzić prąd i zamienia się w bardzo gorący kanał plazmy. To zjawisko może być zarówno użyteczne, jak i groźne: działa w spawaniu, ale w rozdzielnicach, instalacjach fotowoltaicznych czy bateriach bywa źródłem awarii, pożaru i ciężkich obrażeń. Poniżej wyjaśniam, skąd się bierze, jak go rozpoznać i co w praktyce zrobić, żeby nie dopuścić do problemu.
Najkrócej: to zjawisko, które bywa narzędziem pracy, ale w instalacjach elektrycznych trzeba je traktować jak realne zagrożenie
- Powstaje, gdy napięcie przebija izolację gazu, a prąd utrzymuje kanał przewodzący.
- Najczęściej kojarzy się z rozdzielnicami, spawaniem, złączami DC, bateriami i uszkodzonym osprzętem.
- Może osiągać ekstremalne temperatury i wywoływać falę ciśnienia oraz odpryski stopionego metalu.
- W instalacjach prądu stałego jest zwykle trudniejszy do wygaszenia niż w układach AC.
- Najlepiej ograniczać go przez dobry montaż, właściwe zabezpieczenia, regularne przeglądy i szybkie odłączanie zasilania przy podejrzeniu uszkodzenia.
Jak powstaje wyładowanie łukowe w gazie
Najprościej rzecz ujmując, potrzebne są dwa warunki: odpowiednio duże napięcie i medium, które da się zjonizować. Wtedy cząsteczki gazu tracą równowagę elektryczną, pojawiają się swobodne elektrony i jony, a między elektrodami tworzy się przewodzący kanał plazmy. To już nie jest zwykłe „przeskoczenie” ładunku, tylko stabilniejsze wyładowanie, które może utrzymywać się tak długo, jak dostarczana jest energia.
W praktyce patrzę na ten proces w dwóch krokach. Napięcie inicjuje przebicie, czyli pokonuje opór gazu, a potem prąd podtrzymuje kanał, mocno go nagrzewa i utrzymuje w stanie przewodzenia. Od tej chwili rośnie temperatura, materiał elektrod zaczyna się topić, a zjawisko staje się samonapędzające, jeśli układ nie zostanie przerwany lub nie zgaśnie samoczynnie.
To ważne rozróżnienie, bo wiele osób myli samo zapoczątkowanie zjawiska z jego podtrzymywaniem. W rzeczywistości to właśnie charakter prądu i warunki otoczenia decydują, czy łuk zgaśnie po chwili, czy zamieni się w problem. Dalej warto zobaczyć, gdzie spotyka się go najczęściej i dlaczego nie każde „iskrzenie” oznacza to samo.
Gdzie spotyka się je najczęściej
W technice to zjawisko nie jest egzotyczne. Widzę je w spawaniu łukowym, w urządzeniach łączeniowych, w uszkodzonych gniazdach, przy luźnych zaciskach, w złączach fotowoltaicznych i w układach bateryjnych. Wszędzie tam, gdzie prąd ma do pokonania przerwę, słaby styk albo chwilowe zwarcie, rośnie ryzyko pojawienia się kanału plazmowego.
Najwięcej nieporozumień robią trzy pojęcia, które brzmią podobnie, ale oznaczają coś innego:
| Zjawisko | Jak wygląda | Jak długo trwa | Co jest istotne |
|---|---|---|---|
| Iskra | Krótki, punktowy przeskok | Bardzo krótko | Często jest tylko momentem przebicia |
| Wyładowanie łukowe | Jasny, stabilny kanał między elektrodami | Dłużej niż iskra | Podtrzymuje je przepływ prądu |
| Błysk łukowy | Gwałtowny rozbłysk światła i ciepła | Chwilowy, ale bardzo intensywny | To główny problem bezpieczeństwa ludzi i sprzętu |
OSHA zwraca uwagę, że taki rozbłysk może być połączony z falą ciśnienia, odłamkami stopionego metalu i skrajnym nagrzaniem otoczenia. To wyjaśnia, dlaczego w serwisie elektrycznym nie wolno traktować go jak „zwykłej iskry”. Następny krok to zrozumienie, co dokładnie w tym zjawisku jest groźne.
Dlaczego staje się zagrożeniem
Największy problem nie polega wyłącznie na samym świetle. Łuk potrafi osiągać temperaturę przekraczającą 19 400°C, więc w praktyce mamy do czynienia z ekstremalnie gorącą plazmą, która może stopić metal, zapalić izolację i uszkodzić wszystko wokół. Do tego dochodzi gwałtowny wzrost ciśnienia, który potrafi wyrzucić na zewnątrz gorące drobiny i uszkodzić elementy obudowy.
W pracy serwisowej najbardziej boję się trzech skutków ubocznych: oparzeń, pożaru i wtórnego uszkodzenia instalacji. Nawet jeśli sam łuk trwa krótko, konsekwencje potrafią się ciągnąć długo, bo przegrzane złącza, nadpalona izolacja i osłabione styki zwiększają ryzyko kolejnej awarii. To szczególnie niebezpieczne w zamkniętych szafach i rozdzielnicach, gdzie energia nie ma gdzie „uciec”.
Trzeba też pamiętać o błędnym poczuciu bezpieczeństwa. Jasny rozbłysk często odruchowo kojarzy się z czymś krótkim i niegroźnym, a to mylące wrażenie. W praktyce właśnie bardzo krótki epizod może zostawić po sobie największe szkody. Z tego powodu warto odróżnić zachowanie układów AC i DC, bo tutaj różnica ma znaczenie.
Prąd stały, prąd przemienny i różnica, którą widać od razu
W układach prądu przemiennego łuk ma pewną naturalną trudność: co pół okresu prąd przechodzi przez zero, więc zjawisko łatwiej wygasić. To nie znaczy, że jest bezpieczny. Oznacza tylko, że układ ma więcej okazji do samoczynnego przerwania wyładowania, jeśli warunki nie sprzyjają jego podtrzymaniu.

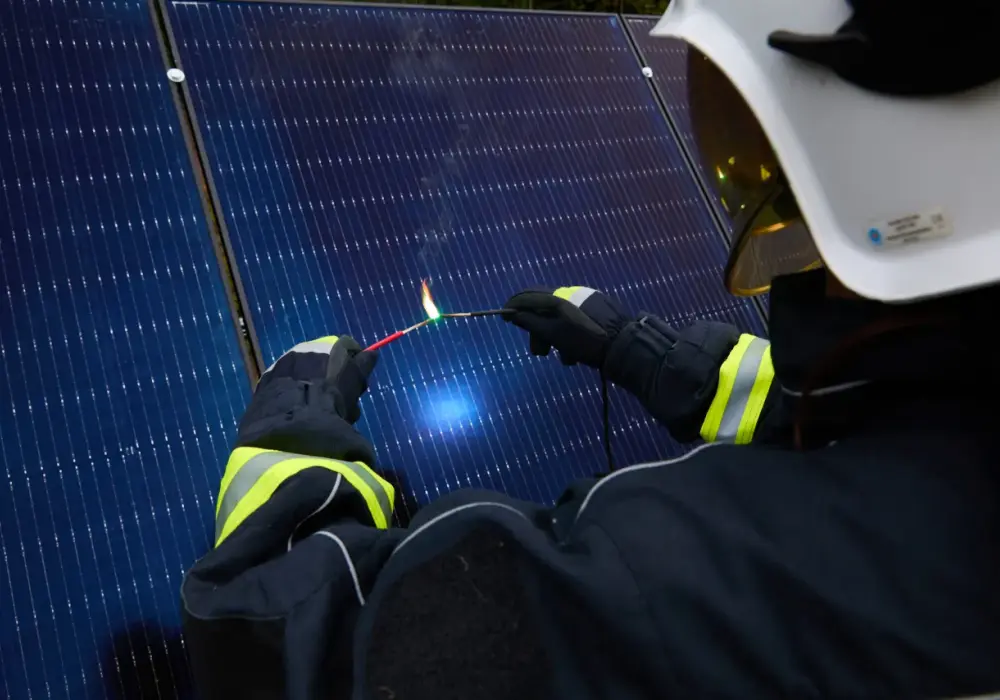

Prąd stały zachowuje się inaczej. Nie ma naturalnego przejścia przez zero, więc kanał plazmowy potrafi utrzymywać się dłużej i trudniej go „rozłączyć” samą mechaniką styku. Dlatego w instalacjach PV, magazynach energii i systemach bateryjnych patrzę na łuk z większą ostrożnością niż w wielu klasycznych obwodach AC.
To właśnie tutaj widać, dlaczego temat prądu ma znaczenie praktyczne, a nie tylko akademickie. Oto skrócone porównanie, które ułatwia ocenę ryzyka:
- AC częściej daje szansę na samoczynne zgaśnięcie wyładowania.
- DC zwykle podtrzymuje łuk dłużej i wymaga lepszego rozłączania.
- PV i baterie mają dużo energii po stronie stałoprądowej, więc błąd montażu jest szczególnie kosztowny.
NFPA zwraca uwagę, że w bezpieczeństwie elektrycznym trzeba patrzeć jednocześnie na porażenie, błysk łukowy i falę ciśnienia. Dla użytkownika oznacza to jedno: samo odłączenie zasilania „na oko” nie wystarcza, jeśli układ jest uszkodzony lub źle wykonany. Właśnie dlatego przechodzę teraz do tego, jak ograniczać ryzyko w praktyce.
Jak ograniczyć ryzyko w praktyce
Najlepsza ochrona zaczyna się od rzeczy banalnych, ale skutecznych: poprawnego montażu, właściwego dokręcenia połączeń i regularnej kontroli styków. Luźny zacisk, zaśniedziały przewód albo niedopasowane złącze to klasyczne miejsca, w których robi się niebezpiecznie. W instalacjach prądu stałego nie ma tu marginesu na „prawie dobrze”.
W praktyce sprawdzają się takie działania:
- dobór złącz i aparatów do konkretnego typu obwodu, a nie „uniwersalnie do wszystkiego”,
- kontrola momentu dokręcania zgodnie z instrukcją producenta,
- usuwanie śladów przegrzania, przebarwień i zapachu topionej izolacji jeszcze przed awarią,
- stosowanie osłon, obudów i separatorów tam, gdzie istnieje ryzyko przypadkowego kontaktu,
- wyłączanie i zabezpieczanie obwodu przed pracą serwisową, a nie tylko przed samym pomiarem,
- używanie detekcji łuku w systemach, które tego wymagają, zwłaszcza po stronie DC.
Jeśli chodzi o środki ochrony indywidualnej, nie traktuję ich jako zastępstwa dla dobrego projektu. Rękawice, osłona twarzy i odzież trudnopalna pomagają, ale nie naprawią źle wykonanego połączenia. Z mojego punktu widzenia najczęściej wygrywa połączenie trzech rzeczy: właściwy montaż, konserwacja i szybkie odcięcie energii tam, gdzie to możliwe. To prowadzi do ostatniej kwestii, czyli zachowania przy podejrzeniu awarii.
Dlaczego instalacje pv i magazyny energii wymagają większej uwagi
W nowoczesnych instalacjach rośnie liczba miejsc, w których może pojawić się problem: złącza, stringi, rozłączniki, falowniki, baterie, przetwornice i elementy zabezpieczeń. Im więcej połączeń po stronie DC, tym większa szansa, że jeden słaby styk uruchomi kaskadę przegrzewania. Dlatego w fotowoltaice i magazynach energii nie wystarcza samo „działa albo nie działa” - liczy się jakość każdego połączenia.
Praktycznie najważniejsze jest to, żeby nie ignorować sygnałów ostrzegawczych. Gdy pojawia się trzask, zapach spalenizny, niestabilna praca urządzenia, lokalne grzanie albo widoczne przebarwienia przy złączach, przestaję myśleć o drobnej usterce. To moment na bezpieczne wyłączenie obwodu, odizolowanie miejsca uszkodzenia i wezwanie osoby z odpowiednimi uprawnieniami. Jeżeli instalacja jest pod napięciem, nie próbuję „sprawdzić jeszcze raz”, bo właśnie przy takim odruchu dochodzi do najgorszych zdarzeń.
W tym temacie najbardziej przydaje się chłodna procedura, nie improwizacja. Jeśli chcesz myśleć o energii rozsądnie, warto pamiętać o jednej rzeczy: wyładowanie łukowe samo w sobie jest zjawiskiem fizycznym, ale jego skutki zależą już od jakości projektu, stanu instalacji i tego, jak szybko reaguje użytkownik. To właśnie tam najczęściej rozstrzyga się, czy mamy zwykły incydent, czy poważną awarię.
