W praktyce patrzę na to tak: jeśli urządzenie pracuje z prądem przemiennym, sama amplituda niewiele mówi o tym, ile energii faktycznie odda do odbiornika. Dlatego właśnie liczy się wartość skuteczna napięcia, bo to ona najlepiej opisuje realny efekt grzewczy i moc w instalacji, gniazdku czy falowniku. W tym tekście wyjaśniam, jak to rozumieć, czym różni się napięcie skuteczne od szczytowego i jak uniknąć błędów przy pomiarach.
Najważniejsze fakty o napięciu skutecznym w praktyce
- 230 V w polskiej sieci to wartość skuteczna, a nie napięcie szczytowe.
- Dla przebiegu sinusoidalnego napięcie maksymalne wynosi około 325 V, gdy skuteczne ma 230 V.
- W przebiegach odkształconych zwykły miernik może zaniżać albo zawyżać wynik, dlatego przydaje się True RMS.
- Ta wartość ma znaczenie przy doborze zabezpieczeń, ocenie pracy falownika i analizie zasilaczy, LED-ów oraz silników.
- W instalacjach fotowoltaicznych i domowych nie chodzi o „najwyższy pik”, tylko o to, jakie napięcie naprawdę pracuje w czasie.
Dlaczego napięcie skuteczne jest ważniejsze niż sam szczyt przebiegu
Najprostsza definicja brzmi: napięcie skuteczne to taka wartość napięcia zmiennego, która daje taki sam efekt cieplny jak napięcie stałe przyłożone do tego samego oporu. To praktyczny punkt odniesienia, bo pozwala porównywać prąd przemienny z prądem stałym bez zgadywania, ile energii naprawdę trafia do odbiornika.
W elektrotechnice nie jest to tylko definicja z podręcznika. Jeśli grzałka, czajnik albo przewód mają pracować bezpiecznie i przewidywalnie, interesuje nas właśnie ten poziom „użyteczności” sygnału. Dlatego dla sieci 230 V mówimy o 230 V jako o wartości skutecznej, a nie o maksymalnym momencie fali. To prowadzi do najczęstszego nieporozumienia: ludzie widzą 230 V na tabliczce i zakładają, że przebieg nigdy nie przekracza 230 V, a to nieprawda.
Jeśli chcę ocenić instalację uczciwie, zawsze patrzę na to przez pryzmat energii, a nie samego piku. Z tego wynika kolejne pytanie: czym ta wartość różni się od innych parametrów, które często myli się ze sobą.

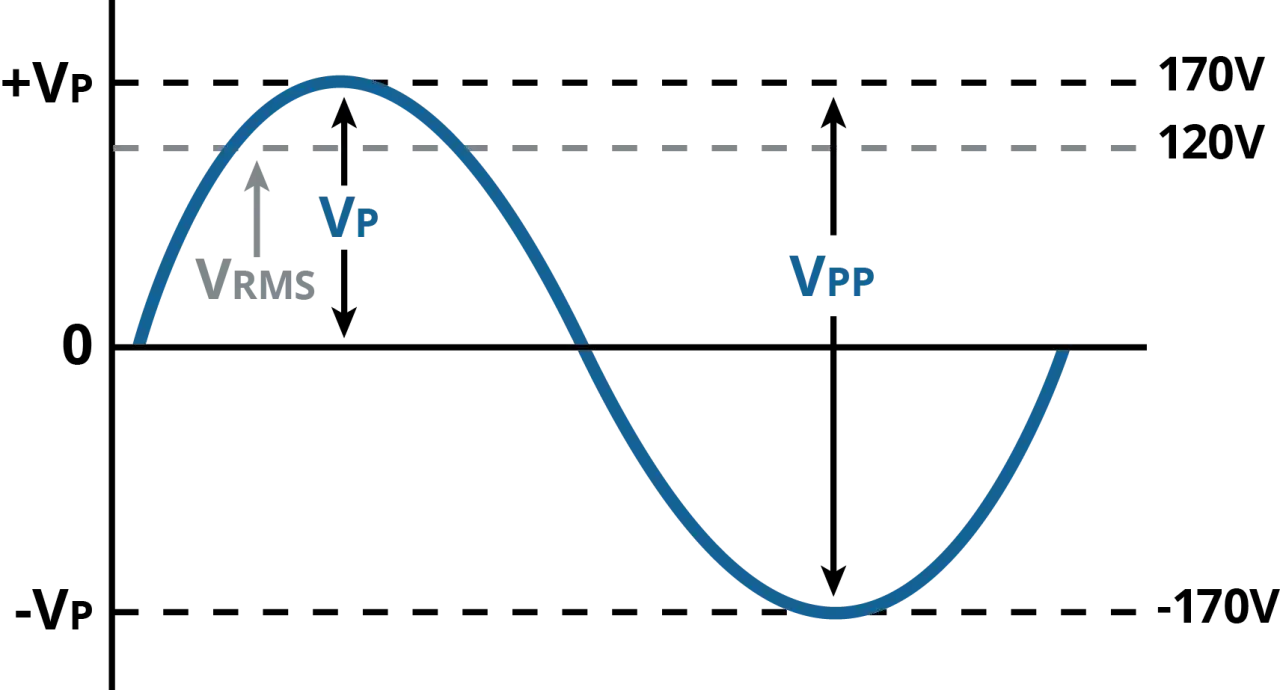

Jak odróżnić napięcie skuteczne od szczytowego, średniego i międzyszczytowego
To rozróżnienie oszczędza sporo błędów przy pomiarach i czytaniu kart katalogowych. Poniżej zestawiam najważniejsze pojęcia w najprostszej formie.
| Wielkość | Co opisuje | Praktyczny sens | Przykład dla 230 V AC |
|---|---|---|---|
| Napięcie skuteczne | Równoważnik energetyczny sygnału zmiennego | Najważniejsza wartość do porównań i doboru urządzeń | 230 V |
| Napięcie szczytowe | Najwyższy punkt przebiegu | Istotne przy izolacji, tranzientach i wytrzymałości elementów | około 325 V |
| Napięcie średnie | Średnia arytmetyczna przebiegu w czasie | Rzadziej używane przy AC, bo dla sinusa często niewiele mówi o mocy | dla symetrycznego sinusa bliskie 0 V |
| Napięcie międzyszczytowe | Różnica między maksimum dodatnim i ujemnym | Pomaga opisać zakres wahań sygnału | około 650 V |
W praktyce najważniejszy wniosek jest prosty: 230 V nie oznacza „szczytu”, tylko poziom skuteczny. Dla sieci trójfazowej 400 V międzyfazowo szczyt przebiegu jest jeszcze wyższy, około 565 V, więc przy doborze zabezpieczeń i izolacji nie wolno patrzeć wyłącznie na to, co „widać” w danym momencie na oscyloskopie. To rozróżnienie dobrze przygotowuje do obliczeń, bo właśnie tam pojawia się pytanie, skąd bierze się pierwiastek z dwóch.
Jak to się liczy i kiedy prosty wzór przestaje wystarczać
Dla dowolnego przebiegu okresowego zapis jest następujący: Usk = √(1/T · ∫u²(t)dt). Brzmi poważnie, ale sens jest bardzo prosty: podnosisz chwilowe wartości napięcia do kwadratu, uśredniasz je po czasie jednego okresu, a potem liczysz pierwiastek. Dzięki temu wynik dobrze oddaje energię przenoszoną przez sygnał.
Dla sinusa wzór jest najprostszy
Jeśli przebieg jest sinusoidalny, sprawa upraszcza się do znanego zależenia: Usk = Umax / √2, czyli około 0,707 wartości szczytowej. To działa w obie strony. Gdy masz 230 V skutecznego, napięcie maksymalne wynosi około 325 V. Gdy mierzysz niewielki transformator 12 V AC, szczyt będzie w przybliżeniu 17 V. Taki przykład dobrze pokazuje, że „12 V” na obudowie nie oznacza 12 V w każdym punkcie fali.
Przy przebiegach odkształconych potrzebny jest true RMS
W realnych instalacjach nie zawsze masz czysty sinus. Falowniki, zasilacze impulsowe, LED-y, UPS-y i niektóre układy sterowania potrafią mocno odkształcać przebieg. Wtedy zwykły miernik, który zakłada sinusoidę, może pokazać wynik mało wiarygodny. Właśnie dlatego w takich przypadkach potrzebny jest miernik True RMS, czyli przyrząd liczący wartość skuteczną z rzeczywistego kształtu fali, a nie z uproszczonego założenia.
To ważne szczególnie tam, gdzie prąd nie płynie „ładnie” i równomiernie. Gdy przebieg jest poszarpany, sam odczyt napięcia bez informacji o metodzie pomiaru bywa mylący. I tu przechodzimy do praktyki: gdzie ta różnica naprawdę robi znaczenie.
Gdzie ta różnica ma znaczenie w domu i w fotowoltaice
Jeżeli chodzi o instalacje domowe, napięcie skuteczne jest podstawą niemal wszędzie tam, gdzie liczy się moc, temperatura i obciążenie. To nie jest akademicki detal, tylko parametr, który wpływa na dobór przewodów, zabezpieczeń i urządzeń końcowych.
- Grzałki, czajniki i piekarniki - działają zgodnie z mocą wynikającą z wartości skutecznej, bo to ona mówi, ile ciepła powstanie w przewodniku.
- Silniki i pompy - ich parametry znamionowe odnoszą się do wartości skutecznej, a błędna interpretacja może prowadzić do przeciążenia albo spadku momentu.
- Oświetlenie LED - zasilacze impulsowe często pobierają prąd o odkształconym przebiegu, więc pomiar bez True RMS bywa zawodny.
- Fotowoltaika - falownik oddaje energię do sieci w formie prądu przemiennego, a instalator ocenia napięcia i zabezpieczenia właśnie w odniesieniu do wartości skutecznej.
- Sieć trójfazowa - 400 V międzyfazowo nie oznacza 400 V szczytowo, więc przy serwisie i doborze osprzętu nie wolno mieszać tych pojęć.
W energetyce domowej i PV ta różnica bywa szczególnie widoczna wtedy, gdy falownik wyłącza się przy zbyt wysokim napięciu w punkcie przyłączenia. To zwykle nie jest sygnał, że „panel daje za dużo”, tylko że w lokalnej sieci lub na przewodach rośnie napięcie skuteczne i urządzenie zaczyna chronić się przed pracą poza zakresem. Z tego powodu następny krok to już nie teoria, tylko poprawny pomiar.
Jak mierzyć napięcie, żeby wynik naprawdę coś znaczył
Jeśli chcę mieć wynik, któremu ufam, sprawdzam najpierw nie samą liczbę, ale metodę pomiaru. Dla czystej sinusoidy zwykły multimetr wystarczy w wielu domowych sytuacjach. Problem zaczyna się wtedy, gdy przebieg jest odkształcony, a miernik przelicza wynik tak, jakby wszystko było idealnym sinusem.
Kiedy zwykły miernik wystarczy
Prosty multimetr ma sens przy podstawowych kontrolach sieci 230 V, testach gniazdek, sprawdzaniu akumulatora ładowanego prostym prostownikiem albo przy klasycznych transformatorach. W takich warunkach przebieg jest zwykle na tyle przewidywalny, że odczyt pozostaje użyteczny. To jednak nie znaczy, że każdy tani miernik nadaje się do każdej instalacji.
Przeczytaj również: Białe certyfikaty - jak zarobić na oszczędności energii?
Kiedy potrzebny jest miernik true rms
Jeżeli w grę wchodzą falowniki, przetwornice, UPS-y, regulatory obrotów albo zasilacze impulsowe, wybór jest prosty: potrzebny jest True RMS. W praktyce szukałbym przyrządu z odpowiednią kategorią bezpieczeństwa, na przykład CAT III lub CAT IV zależnie od miejsca pomiaru, oraz z zakresem napięciowym, który daje zapas względem instalacji. W domu rozsądny punkt wyjścia to miernik z zakresem co najmniej 600 V AC i sensownym pasmem pomiarowym.
Ważny jest też zdrowy sceptycyzm wobec wyniku. Jeśli odczyt wygląda dziwnie, nie zakładaj od razu, że instalacja jest winna. Najpierw sprawdź, czy przyrząd rzeczywiście mierzy wartość skuteczną z faktycznego przebiegu, a nie z uproszczonego przeliczenia. To prowadzi do ostatniej, bardzo praktycznej kwestii: jak uniknąć typowych pomyłek przy ocenie całej instalacji.
Co sprawdzić, zanim uznasz pomiar za wiarygodny
Najczęstszy błąd, jaki widzę, to mylenie wyniku chwilowego z parametrem znamionowym. Oscyloskop pokazuje przebieg w czasie, ale urządzenie i instalacja są projektowane pod konkretną wartość skuteczną. Jeśli ktoś porównuje sam szczyt z tabliczką znamionową, wyciąga błędne wnioski już na starcie.
- Sprawdź typ przebiegu - sinus, przebieg odkształcony czy impulsowy nie dają tego samego rezultatu pomiaru.
- Oceń metodę miernika - przy przebiegach nieliniowych potrzebny jest True RMS.
- Porównuj dane z tabliczki znamionowej - producenci opisują urządzenia zwykle w odniesieniu do wartości skutecznej.
- Nie pomijaj prądu i spadków napięcia - przegrzewanie bywa skutkiem kiepskich połączeń, zbyt cienkich przewodów albo dużego obciążenia, a nie samego napięcia.
- W instalacji PV patrz także na punkt przyłączenia - czasem problemem jest podniesione napięcie sieciowe, które ogranicza pracę falownika.
Jeśli mam zostawić jedną praktyczną myśl, to taką: w prądzie przemiennym nie oceniaj instalacji po tym, co pokazuje najwyższy pik przebiegu, tylko po tym, jaką energię ten przebieg realnie dostarcza do odbiornika. To właśnie dlatego w domu, w fotowoltaice i przy pomiarach serwisowych najważniejsze jest napięcie skuteczne, a dopiero potem wszystko inne.
