Prąd przemienny zasila większość instalacji, z którymi spotykam się na co dzień: domowe gniazdka, urządzenia AGD, silniki, a coraz częściej także falowniki i układy współpracujące z fotowoltaiką. W tym tekście wyjaśniam, jak działa AC, czym różni się od prądu stałego, jak czytać 230 V i 50 Hz oraz kiedy ta różnica ma znaczenie w praktyce. Dorzucam też kilka wskazówek, które pomagają uniknąć błędów przy doborze sprzętu i przy ocenie całej instalacji.
W AC liczą się kierunek, częstotliwość i zgodność sprzętu
- Prąd przemienny zmienia kierunek przepływu okresowo, zwykle w przebiegu sinusoidalnym.
- W Polsce standardem w gniazdku jest 230 V i 50 Hz, przy czym 230 V to wartość skuteczna.
- Sieć energetyczna opiera się na AC, bo łatwo zmienia się jego napięcie transformatorami.
- Panele fotowoltaiczne produkują DC, więc do współpracy z siecią potrzebują inwertera.
- Najczęstszy błąd to mylenie napięcia, częstotliwości i liczby faz przy wyborze urządzenia.
Jak działa prąd przemienny
Najprościej mówiąc, prąd przemienny to taki prąd, który nie płynie stale w jednym kierunku. Jego zwrot zmienia się okresowo, a w sieci energetycznej najczęściej ma przebieg sinusoidalny. To właśnie dlatego na wykresach AC widać falę, a nie prostą linię.
W praktyce oznacza to, że napięcie i natężenie rosną, maleją, przechodzą przez zero i znów zmieniają znak. Dla użytkownika nie jest ważne samo „falowanie” dla efektu wizualnego, tylko to, że taki sposób pracy dobrze pasuje do systemu wytwarzania i przesyłu energii. Ja lubię patrzeć na AC jak na uporządkowany rytm, a nie na przypadkowe skoki.
W sieci energetycznej najczęściej spotykasz przebieg o częstotliwości 50 Hz. To znaczy, że w ciągu sekundy prąd wykonuje 50 pełnych cykli zmian. Ten parametr jest równie ważny jak samo napięcie, bo wiele urządzeń nie toleruje dowolnej częstotliwości. Gdy rozumiesz sam przebieg, łatwiej odczytać parametry z tabliczki znamionowej, dlatego przechodzę teraz do liczb, które w Polsce mają największe znaczenie.
Jak rozumieć 230 V i 50 Hz w polskiej sieci
W polskich domach i mieszkaniach standardem jest zasilanie 230 V / 50 Hz. ZPE opisuje to wprost jako prąd jednofazowy, sinusoidalnie zmienny, o częstotliwości 50 Hz i napięciu skutecznym 230 V. To „skuteczne” napięcie jest ważne, bo nie oznacza szczytu fali, tylko wartość porównywalną energetycznie z prądem stałym.
Jeśli chcesz to przełożyć na praktykę, to przy sinusoidzie szczyt napięcia jest wyższy niż 230 V i wynosi około 325 V. Dla większości użytkowników nie ma to znaczenia na co dzień, ale ma znaczenie przy projektowaniu elektroniki, zabezpieczeń i urządzeń pomiarowych. Właśnie dlatego nie należy utożsamiać napisu „230 V” z maksymalnym napięciem, jakie pojawia się w obwodzie.
W Polsce i szerzej w Europie pracuje się na 50 Hz, podczas gdy w części krajów, zwłaszcza w Ameryce Północnej, spotkasz 60 Hz. To nie jest drobna różnica kosmetyczna. Silniki, zegary, zasilacze i część urządzeń sterujących mogą reagować na nią inaczej, więc sprzęt sprowadzany z innego rynku warto sprawdzać bardzo dokładnie.
Warto też pamiętać o zasilaniu trójfazowym. W domach pojawia się ono tam, gdzie rośnie zapotrzebowanie na moc, na przykład przy płytach indukcyjnych, pompach ciepła, ładowarkach samochodów elektrycznych albo w warsztatach. Gdy rozumiesz te podstawowe parametry, łatwiej ocenić, dlaczego sieć została zbudowana właśnie w taki sposób.
Dlaczego sieć energetyczna opiera się właśnie na AC
Powód jest bardzo praktyczny: prąd przemienny łatwo podnosić i obniżać transformatorami. Jak opisuje materiał edukacyjny ZPE, regularna zmienność napięcia ułatwia jego zmianę, a to jest kluczowe przy przesyle energii na duże odległości. Jeśli napięcie rośnie, dla tej samej mocy spada natężenie, a straty cieplne w przewodach są mniejsze.
To jest główny techniczny argument za siecią AC. Im mniejszy prąd, tym mniejsze straty na oporze przewodów, bo ciepło rośnie wraz z kwadratem natężenia. W praktyce właśnie dlatego sieci przesyłowe pracują na wysokich napięciach, a dopiero później energia jest stopniowo „schodzona” do poziomu użytecznego dla odbiorcy.
Drugim powodem jest sposób wytwarzania energii. Generatory prądu przemiennego są naturalnie dopasowane do obracających się maszyn, dlatego rozwój elektroenergetyki poszedł właśnie w tym kierunku. Nie znaczy to, że AC jest „lepszy” absolutnie od DC. Oznacza tylko, że w skali sieci przesyłowej i dystrybucyjnej okazał się wygodniejszy i bardziej opłacalny.
To prowadzi do pytania, które w praktyce pojawia się bardzo często: skoro sieć działa na AC, to po co w ogóle mówić o prądzie stałym? Odpowiedź jest prostsza, niż się wydaje, i dobrze widać ją w porównaniu obu typów zasilania.
Prąd przemienny a prąd stały w praktyce
W domu, w elektronice i w energetyce oba typy prądu są potrzebne, tylko pełnią inne role. AC najlepiej sprawdza się tam, gdzie liczy się przesył i dystrybucja energii, a DC tam, gdzie urządzenie potrzebuje stabilnego kierunku przepływu. Zestawienie poniżej porządkuje te różnice bez zbędnej teorii.
| Cecha | AC | DC |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały, w jedną stronę |
| Zmiana napięcia | Łatwa dzięki transformatorom | Wymaga elektroniki, zwykle przetwornic |
| Typowe źródła | Sieć energetyczna, generatory | Baterie, akumulatory, panele PV |
| Typowe zastosowania | Gniazdka, silniki, grzanie, przesył energii | Elektronika, magazyny energii, układy sterujące |
| Największa zaleta | Wygodny przesył i dystrybucja | Stabilne zasilanie urządzeń elektronicznych |

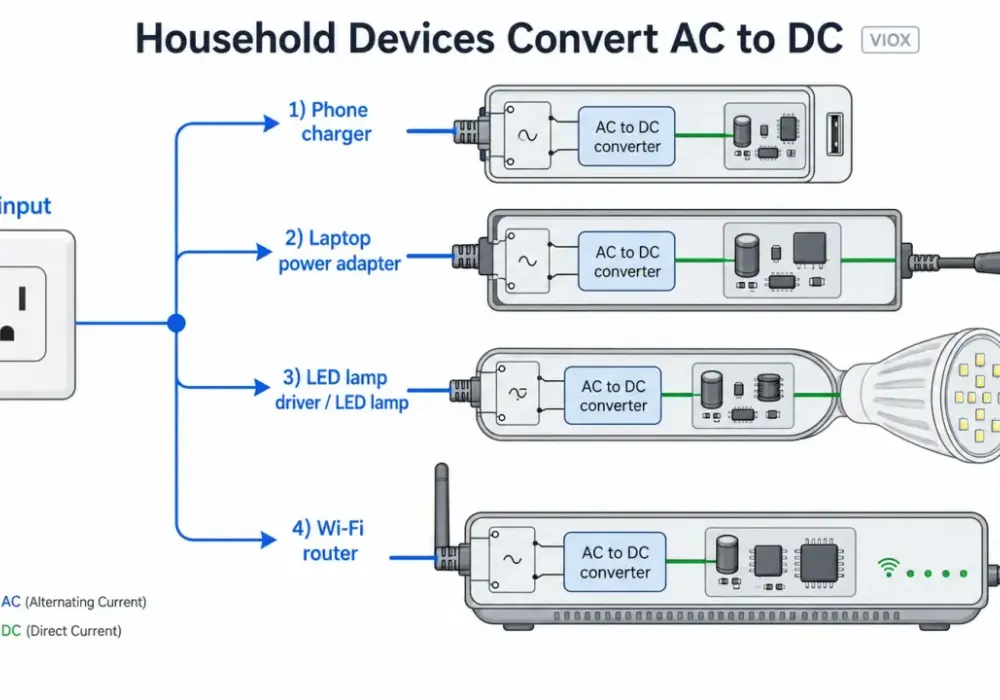

W praktyce większość urządzeń końcowych i tak nie pracuje bezpośrednio na „surowym” AC. Zasilacz w laptopie, ładowarka telefonu czy sterownik LED najpierw prostuje prąd i dopiero później podaje odpowiednie napięcia na podzespoły. To dlatego użytkownik widzi w gniazdku AC, ale wewnątrz urządzenia bardzo często dominuje DC.
To rozróżnienie jest szczególnie ważne w fotowoltaice. Panele słoneczne produkują prąd stały, ale sieć i większość domowych odbiorników korzysta z AC. Z tego powodu między panelem a instalacją elektryczną stoi inwerter, który wykonuje niezbędną konwersję. I właśnie tutaj AC przestaje być teorią, a staje się praktycznym elementem całego systemu energetycznego.
Gdzie spotkasz AC w domu, firmie i fotowoltaice
W domu prąd przemienny zasila oświetlenie, gniazdka, piekarniki, pralki, zmywarki, pompy, a także wiele urządzeń z silnikami. To środowisko, w którym AC jest najwygodniejsze, bo łatwo rozprowadza się je po budynku i łatwo dopasowuje do różnych obciążeń. Gdy patrzę na domową instalację, zawsze zaczynam od pytania, czy odbiornik rzeczywiście wymaga zasilania sieciowego, czy tylko ładowania z niskiego napięcia po stronie DC.
W firmach i zakładach AC jest jeszcze bardziej widoczne, bo dochodzą napędy, sprężarki, duże systemy grzewcze oraz urządzenia trójfazowe. Tam znaczenie ma nie tylko samo napięcie, ale też liczba faz i charakter obciążenia. To właśnie dlatego tabliczka znamionowa bywa ważniejsza niż sama marka urządzenia.
W fotowoltaice różnica między AC i DC jest szczególnie wyraźna. Jak podaje Departament Energii USA, inwerter jest jednym z najważniejszych elementów instalacji PV, bo zamienia prąd stały z paneli na prąd przemienny używany przez sieć. To nie jest dodatek techniczny na marginesie, tylko urządzenie, które decyduje o tym, czy energia z paneli może zasilać domowe odbiorniki albo trafić do sieci.
W układach hybrydowych pojawia się jeszcze magazyn energii, który zwykle pracuje po stronie DC, a dopiero później oddaje energię do instalacji AC. Dla użytkownika oznacza to jedno: przy projektowaniu fotowoltaiki nie wystarczy znać moc paneli. Trzeba jeszcze rozumieć, gdzie w systemie prąd zmienia postać i jakie są limity inwertera, baterii oraz zabezpieczeń.
Skoro już wiadomo, gdzie AC pojawia się najczęściej, czas przejść do rzeczy, która ma największe znaczenie dla bezpieczeństwa i bezproblemowej eksploatacji: czytania oznaczeń oraz unikania prostych błędów.
Jak bezpiecznie korzystać z urządzeń zasilanych AC
Ja zawsze zaczynam od tabliczki znamionowej. To najprostszy sposób, żeby sprawdzić, czy urządzenie potrzebuje 230 V, 400 V, 50 Hz, a może akceptuje szeroki zakres napięć. Jeśli sprzęt ma oznaczenie typu 220-240 V / 50 Hz, zwykle jest przygotowany na typową europejską sieć. Jeśli pojawia się 120 V / 60 Hz, trzeba uważać dużo bardziej, bo różnice są już istotne technologicznie, a nie tylko opisowe.
Najczęstsze błędy nie wynikają z samego AC, tylko z pośpiechu. Ktoś podpina urządzenie pod niewłaściwe napięcie, ignoruje częstotliwość albo zakłada, że każda wtyczka oznacza pełną zgodność elektryczną. To prosta droga do uszkodzenia elektroniki, przegrzewania się silnika albo do pracy urządzenia poza parametrami, w których zachowuje ono deklarowaną sprawność.
Warto też pilnować zabezpieczeń. Wyłącznik nadprądowy chroni instalację przed przeciążeniem, a wyłącznik różnicowoprądowy zwiększa ochronę przeciwporażeniową. Do tego dochodzi uziemienie, które ma ogromne znaczenie przy urządzeniach metalowych, grzałkach i sprzęcie o większej mocy. Samo „działa” nie wystarcza; ważne jest jeszcze, jak działa i czy robi to w granicach bezpieczeństwa.
Przy większych odbiornikach liczy się także dobór przewodów, przedłużaczy i gniazd. Jeśli urządzenie pobiera dużo mocy, cienki przewód albo słaba listwa zasilająca stają się realnym ograniczeniem. W praktyce właśnie tutaj najłatwiej o rozczarowanie: sprzęt teoretycznie pasuje do gniazdka, ale instalacja nie jest przygotowana na długotrwałe obciążenie. To prowadzi mnie do ostatniego, bardzo praktycznego wniosku.
Co warto zapamiętać, zanim dobierzesz instalację lub sprzęt
Prąd przemienny nie jest po prostu „tym prądem z gniazdka”. To standard całego systemu energetycznego, który daje wygodę przesyłu, możliwość transformacji napięcia i prostsze dopasowanie do dużej infrastruktury. Dla użytkownika najważniejsze są trzy rzeczy: napięcie, częstotliwość i zgodność odbiornika z warunkami pracy.
Jeśli kupujesz urządzenie do domu, sprawdź nie tylko moc w watach. Zobacz też, czy działa na 230 V / 50 Hz, czy wymaga zasilania trójfazowego i czy ma własny zasilacz wewnętrzny. Jeśli planujesz fotowoltaikę, pamiętaj, że panele produkują DC, a sieć i większość odbiorników pracuje na AC, więc dobry dobór inwertera jest równie ważny jak dobór samych modułów.
W codziennym użyciu najlepszą zasadą jest prosta kontrola parametrów zamiast domysłów. Gdy instalacja, zabezpieczenia i urządzenia są dobrane poprawnie, AC działa bezgłośnie i bezproblemowo przez lata. Gdy któryś z elementów się nie zgadza, problemy zwykle pojawiają się szybciej, niż użytkownik się spodziewa.
