Zależność między napięciem, natężeniem i oporem to jeden z tych tematów, które od razu porządkują myślenie o prądzie. Gdy rozumiesz prawo Ohma, łatwiej ocenić, dlaczego obwód działa tak, jak działa, jak dobrać przewody i skąd biorą się straty energii. W tym artykule pokazuję to bez akademickiego nadęcia: od sensu fizycznego, przez proste obliczenia, aż po praktyczne znaczenie w energetyce i fotowoltaice.
Najkrótsza droga do zrozumienia zależności między napięciem, prądem i oporem
- Napięcie, natężenie i opór łączy wzór U = I × R.
- Znając dwie wielkości, trzecią policzysz od razu.
- W praktyce liczy się nie tylko sam wzór, ale też moc, spadek napięcia i straty w przewodach.
- Zależność jest najprostsza dla elementów rezystancyjnych i przy stałej temperaturze.
- W instalacjach niskonapięciowych oraz PV pomaga uniknąć przewymiarowania albo niedoszacowania obciążenia.
Na czym polega zależność między napięciem, prądem i oporem

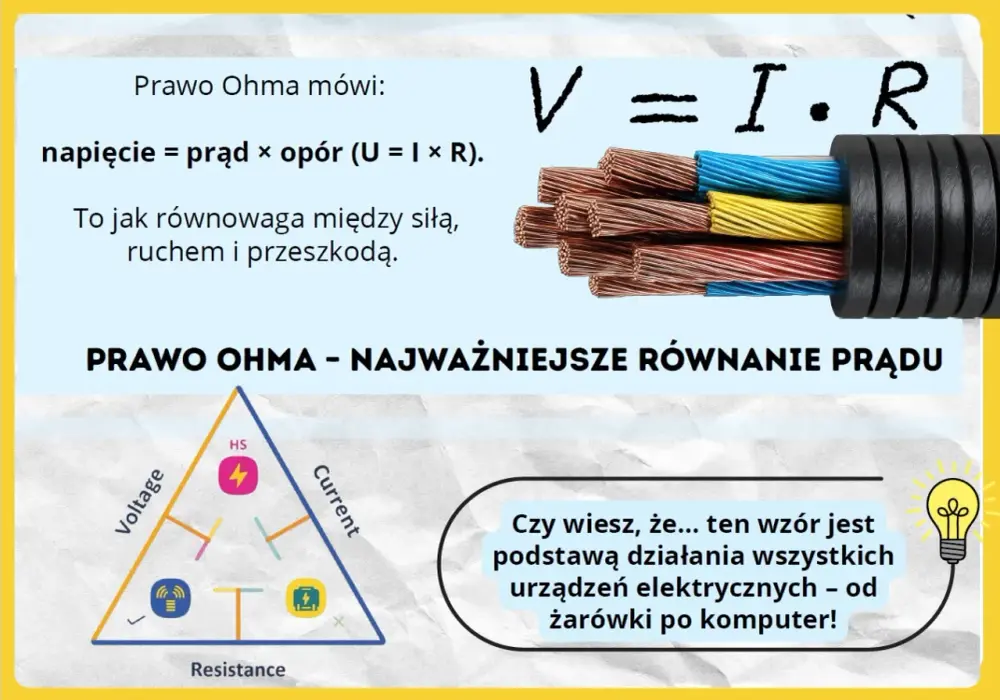

W obwodzie elektrycznym napięcie można traktować jak „siłę napędową”, natężenie jako przepływ ładunku, a opór jako przeszkodę, którą ten przepływ napotyka. Najprościej zapisuje to wzór U = I × R, gdzie U oznacza napięcie, I natężenie prądu, a R opór elektryczny. Z tego samego równania można też wyprowadzić dwa wygodne przekształcenia: I = U / R oraz R = U / I.
W praktyce chodzi o bardzo prostą rzecz: jeśli przy tym samym oporze zwiększysz napięcie, popłynie większy prąd. Jeśli zwiększysz opór przy stałym napięciu, prąd spadnie. To właśnie dlatego w instalacjach i urządzeniach nie patrzę na pojedynczy parametr, tylko na relację między wszystkimi trzema.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Napięcie | U | V | „Pcha” ładunki przez obwód |
| Natężenie prądu | I | A | Pokazuje, ile prądu rzeczywiście płynie |
| Opór | R | Ω | Określa, jak mocno obwód ogranicza przepływ |
Jeżeli ktoś mówi, że „na przewodzie jest 1 om”, to w praktyce oznacza to, że przy napięciu 1 V popłynie prąd 1 A. Taki prosty punkt odniesienia dobrze zapamiętać, bo później łatwiej rozumieć całe obliczenia. Skoro to mamy uporządkowane, przechodzę do liczenia na liczbach, bo właśnie tam ta zależność staje się naprawdę użyteczna.
Jak liczyć napięcie, prąd i opór bez zgadywania
W obliczeniach najważniejsze jest to, by od razu wiedzieć, czego szukasz. Jeśli znasz napięcie i opór, liczysz prąd. Jeśli znasz prąd i opór, liczysz napięcie. Jeśli znasz napięcie i prąd, wyliczasz opór zastępczy albo opór elementu. To nie jest skomplikowane, ale bardzo łatwo pomylić kierunek przekształcenia, dlatego warto trzymać się jednego schematu.
| Co chcesz obliczyć | Wzór | Krótki komentarz |
|---|---|---|
| Napięcie | U = I × R | Gdy znasz prąd i opór, napięcie wynika wprost |
| Natężenie | I = U / R | Najczęstszy wariant w praktyce instalacyjnej |
| Opór | R = U / I | Pomaga ocenić element albo odbiornik |
Trzy krótkie przykłady zwykle robią większą robotę niż długi wykład. Dla obwodu 12 V i oporu 6 Ω prąd wynosi 2 A. Dla 24 V i oporu 8 Ω otrzymujesz 3 A. Jeśli natomiast masz 5 A przy 20 V, opór obciążenia wynosi 4 Ω. Widzisz tu od razu, że nie chodzi o pamięciowe odtwarzanie wzoru, tylko o szybkie dopasowanie odpowiedniego wariantu.
W instalacjach zasilanych prądem przemiennym liczę na wartościach skutecznych, czyli takich, które opisują rzeczywiste działanie obwodu w sposób porównywalny z prądem stałym. To ważne, bo w przeciwnym razie łatwo otrzymać wynik, który wygląda poprawnie, ale nie odpowiada temu, co dzieje się w przewodach i odbiornikach. I właśnie tu dobrze widać, że sam wzór jest prosty, lecz praktyka bywa trochę bardziej wymagająca.
Moc elektryczna pokazuje, ile prądu naprawdę potrzebuje odbiornik
W codziennej pracy z instalacjami nie da się patrzeć wyłącznie na prąd albo wyłącznie na napięcie. Bardzo często kluczowa jest moc, bo to ona mówi, ile energii urządzenie zużywa w jednostce czasu. Zależność jest prosta: P = U × I. Jeśli przekształcisz ten wzór, otrzymasz I = P / U, a to od razu pokazuje, dlaczego przy wyższym napięciu ten sam odbiornik potrzebuje mniejszego prądu.
To szczególnie ważne w energetyce i systemach zasilania. Dla tej samej mocy 1000 W obwód 12 V wymaga około 83 A, 24 V około 42 A, a 48 V około 21 A. Taki rozdźwięk nie jest kosmetyczny. Wyższy prąd oznacza grubsze przewody, większe straty i bardziej wymagające zabezpieczenia. Dlatego w praktyce napięcie systemu wybiera się nie tylko pod kątem urządzeń, ale też długości tras kablowych i oczekiwanych strat.
W energetyce odnawialnej ta zależność ma jeszcze jeden wymiar: im większy prąd płynie w przewodach, tym szybciej rosną straty cieplne. To właśnie dlatego przy projektowaniu instalacji tak często wraca temat spadku napięcia, przekroju przewodu i odpowiedniego podziału obciążenia. W skrócie: samo „działa” nie wystarcza. Układ ma działać sprawnie, bezpiecznie i przewidywalnie.
Gdzie ta zależność ma największe znaczenie w energetyce i fotowoltaice
W systemach PV oraz w instalacjach opartych na akumulatorach obserwuję tę samą zasadę niemal za każdym razem: mniejszy prąd przy tej samej mocy to mniej strat i łatwiejszy projekt. To dlatego układy wysokiego napięcia w rozsądnych granicach często okazują się korzystniejsze od bardzo niskonapięciowych, zwłaszcza gdy odległość między źródłem a odbiornikiem rośnie. Nie chodzi jednak o samą „mocniejszą” instalację, tylko o lepszy bilans między napięciem, prądem i bezpieczeństwem.
W praktyce największe różnice widać w trzech miejscach:
- Dobór przewodów - im większy prąd, tym większy przekrój kabla jest potrzebny, żeby ograniczyć nagrzewanie i spadki napięcia.
- Połączenia szeregowe i równoległe - w szeregu rośnie napięcie, w równoległym układzie rośnie prąd sumaryczny.
- Straty w przewodach - rosną bardzo szybko wraz z prądem, bo w uproszczeniu zależą od kwadratu natężenia.
| Sytuacja | Co się dzieje z prądem | Praktyczny skutek |
|---|---|---|
| Dłuższy przewód | Opór rośnie | Większy spadek napięcia i większe straty |
| Wyższe napięcie przy tej samej mocy | Prąd spada | Łatwiejszy dobór kabli i zabezpieczeń |
| Połączenie równoległe odbiorników | Prąd sumuje się | Trzeba sprawdzić obciążenie całego toru |
Jeżeli projektujesz instalację fotowoltaiczną albo magazyn energii, ta wiedza nie jest teoretyczna. Ona decyduje o tym, czy przewody będą pracowały w bezpiecznym zakresie, czy zabezpieczenia zadziałają we właściwym momencie i czy energia nie będzie niepotrzebnie tracona po drodze. Z tego powodu zawsze traktuję prąd jako parametr, który trzeba policzyć, a nie tylko oszacować „na oko”.
Kiedy ta zależność przestaje być prosta
Nie każdy element elektroniczny zachowuje się jak idealny rezystor. I właśnie tu pojawia się granica prostego modelu. Jeśli opór nie jest stały, związek między napięciem a prądem przestaje być liniowy i zwykły wzór nie opisuje wszystkiego. Wtedy trzeba patrzeć na charakterystykę danego elementu, a nie zakładać, że jeden opór wystarczy do całego obliczenia.
Elementy nieliniowe wymagają ostrożności
Diody, LED-y i tranzystory nie mają stałego oporu w całym zakresie pracy. Prąd nie rośnie tu po prostej, tylko zmienia się zależnie od napięcia i warunków pracy. To dlatego przy takim elemencie nie wystarczy powiedzieć: „mam 5 V, więc policzę sobie 5 / R”. Trzeba znać parametry katalogowe i często uwzględnić ograniczenie prądu przez rezystor, driver albo układ sterujący.
Przeczytaj również: I=U/R to nie wszystko - oblicz natężenie prądu poprawnie
Temperatura i rozruch potrafią zmienić wynik
Opór wielu materiałów zależy od temperatury. Włókno żarówki po włączeniu ma niższy opór niż podczas pracy, dlatego prąd rozruchowy bywa wyższy od prądu ustalonego. Podobnie termistor zmienia opór silnie wraz z temperaturą, a to oznacza, że zachowanie układu potrafi się zmieniać w czasie. W obwodach AC dochodzi jeszcze impedancja, czyli łączne „przeciwstawianie się” przepływowi prądu przez rezystancję, indukcyjność i pojemność.
Właśnie dlatego dobre obliczenie nie kończy się na samym wzorze. Najpierw trzeba odpowiedzieć na pytanie, jaki to element, w jakim zakresie pracuje i czy jego opór można uznać za stały. Jeśli nie, prosty model staje się tylko punktem wyjścia, a nie pełnym opisem sytuacji. Tę pułapkę widzę często i zwykle da się jej uniknąć jednym sprawdzeniem więcej.
Najczęstsze błędy przy obliczaniu prądu
Przy tej zależności błędy zwykle nie wynikają z trudnej matematyki, tylko z pośpiechu albo złych założeń. Najbardziej kosztowne pomyłki są banalne: ktoś podstawia złą jednostkę, myli wartości nominalne z rzeczywistymi albo liczy tylko jeden fragment układu i wyciąga wnioski dla całości. Poniżej zebrałem te, które widuję najczęściej.
- Mylenie amperów z miliamperami - różnica jest tysiąckrotna, więc taki błąd natychmiast rozwala wynik.
- Branie napięcia „na pusto” - zasilacz lub bateria pod obciążeniem zachowuje się inaczej niż bez odbiornika.
- Ignorowanie połączeń szeregowych i równoległych - całkowity opór obwodu często jest inny niż opór pojedynczego elementu.
- Pomijanie długości przewodów - sam odbiornik może być poprawnie dobrany, ale kabel już nie.
- Zakładanie stałego oporu tam, gdzie go nie ma - LED, silnik czy grzałka nie zawsze zachowują się liniowo.
- Mieszanie wartości skutecznej z szczytową - szczególnie w obwodach AC prowadzi to do błędnych obliczeń.
Jeśli miałbym wskazać jeden nawyk, który najbardziej poprawia jakość obliczeń, powiedziałbym: zawsze dopisuj jednostki przy każdym kroku. To prosty sposób na wyłapanie pomyłek jeszcze przed końcem rachunku. W praktyce oszczędza to więcej czasu niż pięć dodatkowych przeliczeń wykonywanych bez kontroli.
Jak wykorzystać tę zależność przy projekcie obwodu i instalacji
Gdy pracuję nad obwodem, trzymam się krótkiej kolejności. Najpierw ustalam, jaki jest odbiornik i ile mocy potrzebuje. Potem sprawdzam napięcie zasilania, obliczam prąd, a dopiero później dobieram przewód, zabezpieczenie i ewentualnie zapas. Taka kolejność jest praktyczna, bo nie zakłada od razu idealnych warunków, tylko prowadzi od realnego obciążenia do technicznych decyzji.
- Sprawdź, czy pracujesz na prądzie stałym czy przemiennym.
- Ustal moc odbiornika albo jego rezystancję.
- Oblicz natężenie prądu z odpowiedniego wzoru.
- Oceń spadek napięcia na przewodach i złącza po drodze.
- Dobierz zabezpieczenia do prądu roboczego, a nie tylko do napięcia znamionowego.
Właśnie dlatego traktuję ten temat jako coś więcej niż szkolny wzór. To szybki test, czy projekt ma sens jeszcze zanim pojawią się problemy w praktyce. Gdy liczby są spójne, układ zwykle działa przewidywalnie. Gdy spójności brakuje, najczęściej nie zawodzi fizyka, tylko założenia przyjęte na starcie.
