Rezystywność to jedna z tych wielkości, które wyglądają technicznie, ale w praktyce decydują o tym, jak przewody, złącza i całe instalacje zachowują się pod obciążeniem. W prostych słowach: mówi, jak bardzo dany materiał przeciwstawia się przepływowi prądu, a jej znajomość pomaga dobrać właściwy przewód, ograniczyć straty i uniknąć zbędnego grzania kabli. Właśnie dlatego poniżej rozkładam temat na konkrety: definicję, zapis jednostki, zależność od temperatury i najczęstsze pułapki w praktyce.
Najważniejsze fakty o rezystywności, które warto zapamiętać
- Jej standardowa jednostka w SI to omometr, zapisywany jako Ω·m.
- Rezystywność opisuje sam materiał, a nie geometrię przewodu; od geometrii zależy już opór elektryczny.
- Do obliczeń w przewodach najczęściej używa się wzoru R = ρ·l/A.
- Niższa rezystywność oznacza zwykle mniejsze straty energii i mniejsze nagrzewanie przy tym samym prądzie.
- Temperatura ma znaczenie: dla metali rezystywność zwykle rośnie wraz z ogrzewaniem.
- W instalacjach PV i zasilających warto patrzeć nie tylko na materiał, ale też na długość trasy, przekrój i jakość połączeń.
Czym jest rezystywność i co naprawdę opisuje
Rezystywność jest cechą materiału, a nie pojedynczego kabla czy rezystora. Jeśli weźmiesz dwa odcinki miedzi o różnych długościach i przekrojach, ich opór będzie inny, ale sama rezystywność pozostanie taka sama, o ile mówimy o tym samym materiale i podobnych warunkach pomiaru.
W praktyce używam tu prostego skrótu myślowego: rezystywność mówi, jak „trudno” prądowi płynie przez materiał, a opór mówi, jak trudny jest konkretny element. To rozróżnienie jest ważne, bo wiele nieporozumień bierze się właśnie z mieszania tych dwóch pojęć.
W układzie SI to po prostu iloczyn oma i metra, bo z zależności ρ = R·A/l po podstawieniu metra wymiary skracają się do Ω·m. Właśnie stąd bierze się omometr, czyli najprostsza odpowiedź na pytanie o jednostkę tej wielkości.
To prowadzi prosto do kolejnego kroku: jak czytać ten zapis i nie mylić go z samymi omami.
Jak czytać zapis Ω·m bez mylenia go z omami
Najczęstszy błąd polega na tym, że ktoś widzi symbol Ω i automatycznie myśli o oporze. Tymczasem w rezystywności dochodzi jeszcze człon z metrem, bo porównujemy materiał „w skali geometrycznej”, a nie pojedynczy element obwodu.
| Wielkość | Symbol | Jednostka SI | Co opisuje |
|---|---|---|---|
| Opór elektryczny | R | Ω | Konkretny element: przewód, grzałka, ścieżka na płytce |
| Rezystywność | ρ | Ω·m | Właściwość materiału niezależna od kształtu próbki |
| Przewodność | σ | S/m | Odwrócona miara tego samego zjawiska, wygodna w niektórych obliczeniach |
Jeśli chcesz szybko porównać materiały, łatwo zapamiętać prostą zależność: im większa rezystywność, tym gorsze przewodzenie. Dlatego miedź i aluminium są powszechnie używane jako przewodniki, a szkło czy ceramika trafiają do roli izolatorów.
W źródłach technicznych spotkasz też przewodność w siemensach na metr, czyli jednostkę odwrotną do rezystywności. To nie jest osobna „inna fizyka”, tylko inny sposób opisu tego samego materiału, wygodniejszy w określonych obliczeniach.
Skoro jednostka i zapis są już jasne, warto przejść do tego, co najbardziej interesuje praktyków: jak ta wielkość przekłada się na realne przewody i straty energii.
Dlaczego ma znaczenie w kablach, przewodach i fotowoltaice
W instalacjach elektrycznych rezystywność nie jest akademickim detalem. Wpływa na spadek napięcia, ilość ciepła wydzielanego w przewodzie i sprawność całego toru zasilania. Im dłuższy przewód i im większy prąd, tym mocniej widać różnicę między materiałami oraz przekrojami.
Wzór R = ρ·l/A pokazuje to bez zbędnej teorii: opór rośnie wraz z długością odcinka i maleje wraz z większym przekrojem. W praktyce oznacza to, że cienki i długi przewód zrobi większy problem niż krótki i gruby, nawet jeśli jest wykonany z dobrego materiału.
W instalacjach fotowoltaicznych ma to szczególne znaczenie, bo długie odcinki przewodów między panelami, falownikiem, zabezpieczeniami i rozdzielnią potrafią generować straty, które zjadają część uzysku. Dlatego przy projektowaniu patrzy się nie tylko na „czy przewód przewodzi”, ale na to, ile energii stracimy po drodze i czy przewód nie będzie się nadmiernie nagrzewał.
W danych NIST dla czystej miedzi przy 20°C podawana jest rezystywność rzędu 1,7241 μΩ·cm, czyli około 1,7241 × 10-8 Ω·m, a dla komercyjnego aluminium około 2,828 μΩ·cm, czyli mniej więcej 2,828 × 10-8 Ω·m. Ten prosty porządek wartości dobrze pokazuje, dlaczego przy tej samej geometrii aluminium zwykle wymaga większego przekroju niż miedź, jeśli chcemy uzyskać podobne straty i podobny spadek napięcia.
Jeśli więc patrzysz na projekt przewodów w domu, warsztacie albo instalacji PV, rezystywność jest jednym z parametrów, które od razu mówią, czy materiał pomoże czy zacznie generować niepotrzebne koszty. A żeby nie wyciągać z tego błędnych wniosków, trzeba jeszcze wiedzieć, co wpływa na samą wartość tej wielkości.
Co zmienia rezystywność materiału
Najważniejszy czynnik to temperatura. Dla metali wzrost temperatury zwykle podnosi rezystywność, więc nagrzany przewód przewodzi trochę gorzej niż chłodny. W półprzewodnikach sytuacja bywa odwrotna, bo wraz z temperaturą zmienia się liczba nośników ładunku i materiał może przewodzić lepiej.
Drugim czynnikiem jest czystość i struktura materiału. Domieszki, defekty krystaliczne, utlenienie powierzchni i sposób obróbki mają realny wpływ na wynik pomiaru. Dlatego w dokumentacji technicznej często podaje się nie jedną „uniwersalną” liczbę, tylko wartość w określonej temperaturze i dla konkretnego stanu materiału.
W praktyce spotkasz też rozróżnienie między materiałem masywnym a cienką warstwą. W cienkich filmach, ścieżkach PCB czy warstwach półprzewodnikowych same wymiary próbki, granulacja i granice ziaren mogą mocno zmienić odczyt. To już nie jest czysta teoria materiałowa, tylko codzienność elektroniki i nowoczesnych modułów pomiarowych.
Dlatego przy interpretacji danych katalogowych zawsze patrzę najpierw na temperaturę odniesienia, potem na skład i dopiero na samą liczbę. Bez tego łatwo porównać rzeczy, które w praktyce w ogóle nie są w tych samych warunkach pomiaru.
To naturalnie prowadzi do kolejnego problemu: co właściwie najczęściej myli się przy takich porównaniach.
Najczęstsze błędy przy porównywaniu materiałów
Pierwszy błąd to mylenie rezystywności z oporem. Opór zależy od długości i przekroju, a rezystywność opisuje sam materiał. Jeśli porównasz dwa przewody bez uwzględnienia geometrii, możesz wyciągnąć po prostu zły wniosek.
Drugi błąd to ignorowanie temperatury. W danych technicznych bardzo często odniesienie pada na 20°C, ale w realnej instalacji przewód może pracować w zupełnie innych warunkach. W kablach prowadzonych w nagrzanej przestrzeni różnica między „na papierze” a „w terenie” nie jest kosmetyczna.
Trzeci błąd dotyczy jednostek. W literaturze i katalogach pojawiają się też mikroomy na centymetr, omy milimetrowe czy inne starsze zapisy używane lokalnie w branży. Da się je przeliczyć, ale trzeba zachować porządek, bo tu łatwo pomylić rzędy wielkości.
Czwarty problem to przekonanie, że „lepszy przewodnik” zawsze znaczy „lepszy wybór”. Nie zawsze. Aluminium bywa korzystniejsze kosztowo i wagowo, a przy odpowiednim przekroju spełnia wymagania wielu zastosowań. Wybór zależy więc nie tylko od rezystywności, ale też od kosztu, masy, sposobu montażu i warunków pracy.
Gdy te pułapki są już nazwane, łatwiej przejść od definicji do decyzji technicznych, które rzeczywiście mają znaczenie w instalacji.

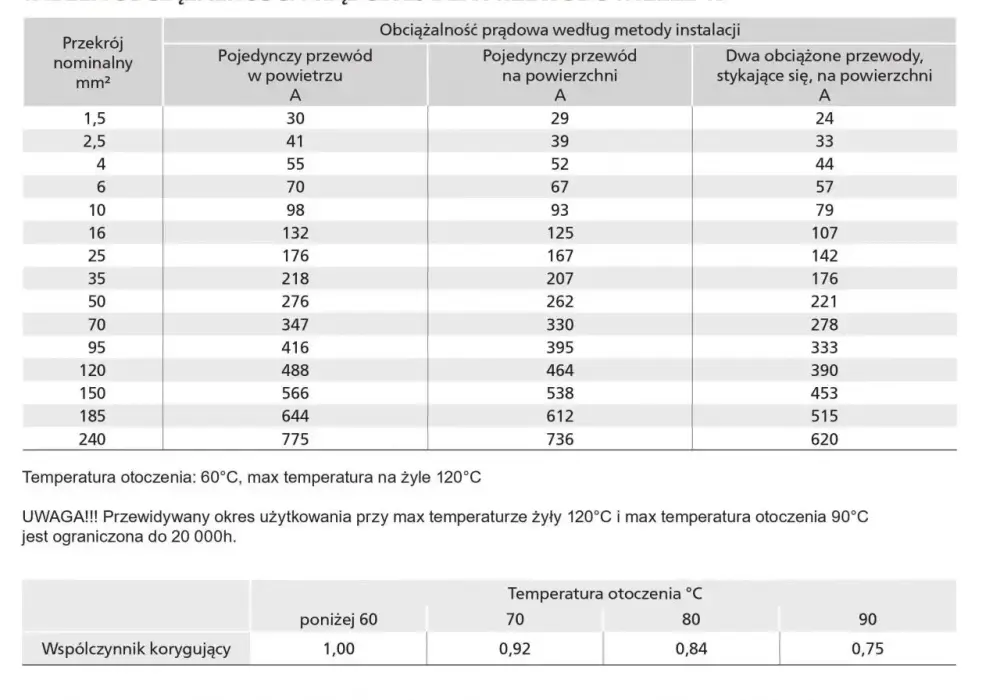

Jak wykorzystać tę wiedzę przy doborze przewodów i osprzętu
Jeśli mam wskazać jeden praktyczny wniosek, to byłby taki: nie wybieraj przewodu wyłącznie po tym, że „jest miedziany” albo „ma duży przekrój”. Liczy się cały układ: długość trasy, prąd roboczy, dopuszczalny spadek napięcia, temperatura otoczenia i sposób prowadzenia.W instalacjach fotowoltaicznych i energetycznych sensowny dobór zwykle wygląda tak:
- najpierw określa się prąd roboczy i długość trasy,
- potem sprawdza się dopuszczalny spadek napięcia,
- następnie dobiera materiał i przekrój przewodu,
- na końcu weryfikuje się warunki termiczne i jakość połączeń.
Właśnie połączenia są często niedoceniane. Nawet bardzo dobry przewód nie uratuje słabego styku, skorodowanej złączki albo źle zaciśniętej końcówki. W praktyce to bywa większe źródło strat niż sama różnica między dwoma materiałami o zbliżonej rezystywności.
W instalacjach o dłuższych odcinkach warto też myśleć o całym torze prądowym, a nie tylko o jednym kablu. To szczególnie ważne przy falownikach, magazynach energii, ładowarkach i układach z dużym prądem stałym, gdzie każdy dodatkowy miliom daje się odczuć w bilansie strat.
Jeśli ktoś pyta mnie, co robi największą różnicę w praktyce, odpowiadam zwykle: poprawny przekrój, sensowna długość trasy i porządne połączenia. Rezystywność materiału jest punktem wyjścia, ale nie kończy tematu.
Co ta wielkość mówi o przewodach, stratach i bezpieczeństwie
Najkrócej: rezystywność to cecha materiału, a nie samego przewodu. Jej jednostką jest omometr, a w obliczeniach najczęściej wracasz do wzoru R = ρ·l/A. Jeśli ten prosty układ masz w głowie, większość praktycznych decyzji staje się dużo łatwiejsza.
W materiałach dla energetyki i fotowoltaiki ta wiedza przydaje się szybciej, niż wielu osobom się wydaje. Pomaga dobrać przewody, ograniczyć straty, przewidzieć nagrzewanie i lepiej ocenić, czy dany materiał rzeczywiście pasuje do warunków pracy.
Ja traktuję tę wielkość jak jeden z podstawowych filtrów technicznych: nie rozwiązuje wszystkiego, ale szybko pokazuje, gdzie mogą pojawić się problemy. A gdy zestawisz ją z temperaturą, przekrojem, długością i jakością połączeń, dostajesz już całkiem solidny obraz tego, jak zachowa się cała instalacja.
