Najważniejsze rzeczy, które trzeba zapamiętać od razu
- Opór elektryczny opisuje konkretny element lub odcinek przewodu, a opór właściwy opisuje sam materiał.
- Prawo Ohma pokazuje prostą zależność: przy stałym napięciu większy opór oznacza mniejszy prąd.
- Długość przewodu zwiększa opór, a większy przekrój go zmniejsza.
- Temperatura ma znaczenie: dla miedzi opór rośnie w przybliżeniu o 0,39% na każdy 1°C w okolicy temperatury pokojowej.
- W instalacjach PV i zasilaniu akumulatorowym nawet niewielki opór styków może zamienić się w realne straty ciepła.
- Do bardzo małych oporów używa się często pomiaru czteroprzewodowego, a do izolacji - miernika izolacji.
Rezystancja a rezystywność
Ja zawsze zaczynam od tego rozróżnienia, bo tu najłatwiej o nieporozumienie. Opór elektryczny dotyczy konkretnego przewodu, rezystora albo styku, natomiast rezystywność jest cechą samego materiału. Dwa przewody z tej samej miedzi mogą mieć zupełnie inny opór, jeśli różnią się długością albo przekrojem.
Najprościej ująć to tak: opór elementu zależy od geometrii i materiału, a opór właściwy mówi głównie o materiale. Dlatego przy projektowaniu instalacji nie wystarczy wiedzieć, że coś jest „miedziane” - trzeba jeszcze znać długość odcinka, przekrój i warunki pracy.
| Wielkość | Co opisuje | Jednostka | Od czego zależy |
|---|---|---|---|
| Opór elektryczny | Konkretny przewód, rezystor, styk lub fragment obwodu | Ω | Materiał, długość, przekrój, temperatura, jakość połączeń |
| Rezystywność | Własność materiału, z którego zrobiono element | Ω·m | Skład, temperatura, struktura materiału |
| Przewodność | Łatwość przewodzenia prądu | S/m | Jest odwrotnością rezystywności |
W praktyce oznacza to, że miedź i aluminium dobrze przewodzą, ale już stal, guma czy tworzywa sztuczne zachowują się zupełnie inaczej. Przy 20°C opór właściwy miedzi wynosi około 1,7 × 10-8 Ω·m, a aluminium około 2,8 × 10-8 Ω·m, więc w przewodach energetycznych różnica zaczyna mieć znaczenie bardzo szybko. To prowadzi wprost do prawa Ohma, bo sam materiał nie wystarczy, jeśli nie wiemy, jakie napięcie go zasila.
Jak prawo Ohma przekłada się na prąd
Prawo Ohma jest najprostsze do zapamiętania, a jednocześnie bardzo praktyczne: I = V / R. Jeśli napięcie zostaje takie samo, większy opór oznacza mniejszy prąd. Jeśli opór maleje, prąd rośnie. W instalacji to nie jest abstrakcja, tylko realna różnica w nagrzewaniu przewodów, doborze zabezpieczeń i stratach energii.
Przykład pokazuje to lepiej niż sam wzór:
- przy 12 V i oporze 6 Ω prąd wynosi 2 A,
- przy 12 V i oporze 3 Ω prąd rośnie do 4 A,
- przy 12 V i oporze 12 Ω prąd spada do 1 A.
W obwodach elektrycznych ważna jest też moc. Straty ciepła liczy się ze wzoru P = I²R, więc podwojenie prądu nie daje dwóch razy większych strat, tylko cztery razy większe. To właśnie dlatego dłuższe przewody, słabe styki i zbyt mały przekrój tak szybko robią problem. W układach, które nie zachowują się liniowo albo pracują w wyższych częstotliwościach, pojawia się jeszcze impedancja, czyli szerszy opis ograniczeń przepływu niż sam opór - ale w większości instalacji energetycznych i DC klasyczne zależności nadal są pierwszym narzędziem diagnostycznym. Kiedy to już jest jasne, sensowniejsze staje się pytanie, co ten opór faktycznie zmienia w przewodzie.
Co wpływa na opór przewodnika
Jeśli mam przewód w ręku, zwykle sprawdzam cztery rzeczy: długość, przekrój, materiał i temperaturę. Z tych elementów da się bardzo dużo wywnioskować jeszcze zanim wezmę do ręki miernik. Dla przewodnika obowiązuje zależność R = ρL/A, gdzie ρ to opór właściwy materiału, L to długość, a A to pole przekroju.
- Długość - im dłuższy przewód, tym większy opór. Podwojenie długości daje w przybliżeniu podwojenie oporu.
- Przekrój - im grubszy przewód, tym mniejszy opór. Podwojenie przekroju zmniejsza opór mniej więcej o połowę.
- Materiał - miedź przewodzi lepiej niż aluminium, a aluminium lepiej niż stal.
- Temperatura - dla metali opór zwykle rośnie wraz z temperaturą, więc rozgrzany kabel ma gorsze parametry niż zimny.
- Stan styków - utlenienie, luz na śrubie albo brud potrafią podnieść opór miejscowo bardziej niż sam przewód.
| Czynnik | Co dzieje się z oporem | Praktyczny skutek |
|---|---|---|
| Większa długość | Rośnie | Większy spadek napięcia na trasie |
| Większy przekrój | Maleje | Mniejsze straty i niższe nagrzewanie |
| Wyższa temperatura | Rośnie | Gorzej pracują przewody i styki |
| Słaby styk | Rośnie lokalnie | Hot-spot, przebarwienia, ryzyko uszkodzenia |
Warto zapamiętać jeszcze jedną liczbę: dla miedzi współczynnik temperaturowy wynosi około 0,39% na 1°C w okolicy 20°C. To oznacza, że przy wzroście temperatury o 40°C opór może wzrosnąć mniej więcej o 16%. W instalacji nie brzmi to dramatycznie, ale przy większych prądach i długich odcinkach robi już wyraźną różnicę. Gdy rozumiem te czynniki, łatwiej mi wybrać właściwy sposób pomiaru.

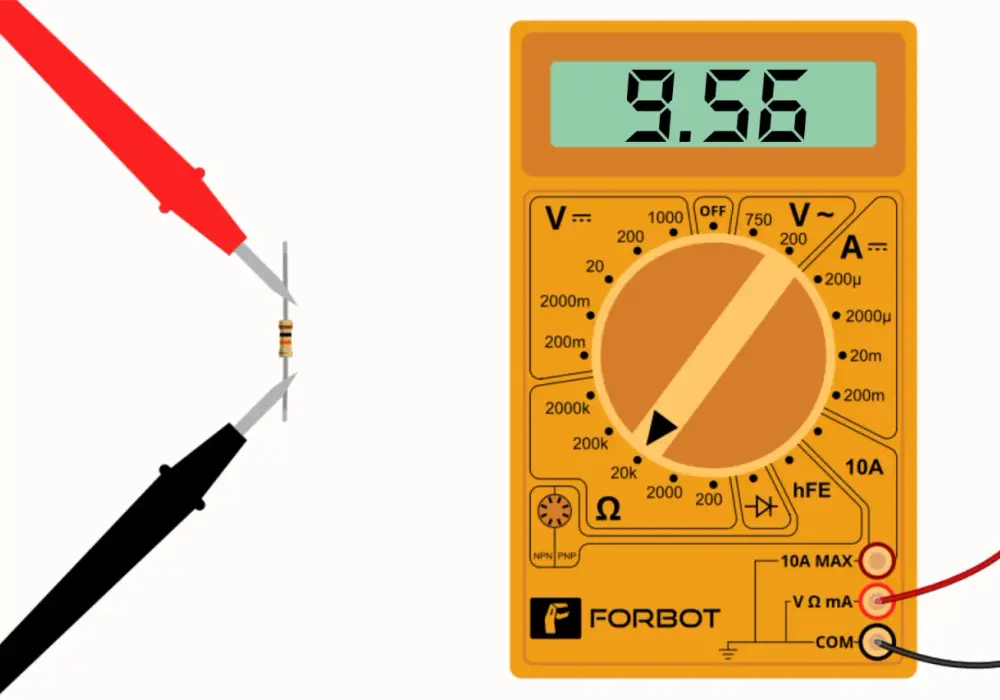

Jak mierzyć opór w praktyce
Do prostych pomiarów wystarczy multimetr, ale tylko wtedy, gdy wiem, czego naprawdę mierzę. Najpierw odłączam zasilanie, potem rozładowuję kondensatory i dopiero wtedy przykładam sondy. W przeciwnym razie wynik może być przypadkowy albo po prostu niebezpieczny.
- Odłącz zasilanie badanego obwodu.
- Rozładuj elementy magazynujące energię, zwłaszcza kondensatory.
- Jeśli to możliwe, odizoluj badany element od reszty układu.
- Sprawdź, czy przewody pomiarowe nie wnoszą zauważalnego błędu.
- Odczytaj wynik i porównaj go z tolerancją elementu lub dokumentacją instalacji.
Przy bardzo małych wartościach, zwykle poniżej 1 Ω, zwykły multimetr bywa zbyt mało dokładny. Wtedy stosuje się pomiar czteroprzewodowy, nazywany też metodą Kelvina - dwa przewody podają prąd, a dwa osobne mierzą spadek napięcia, więc wpływ oporu przewodów pomiarowych jest dużo mniejszy. Do sprawdzania izolacji używa się z kolei miernika izolacji, który podaje wyższe napięcie probiercze niż standardowy multimetr.
W praktyce warto też pamiętać o interpretacji zakresów. Wynik rzędu kilku miliomów zwykle dotyczy połączeń i przewodów, wartości od kilku do kilkudziesięciu omów są typowe dla wielu elementów elektronicznych, a megaomy kojarzą się raczej z izolacją niż z torami prądowymi. Najważniejsze jest jednak to, że sam odczyt bez kontekstu niewiele znaczy - liczy się to, co dana wartość mówi o konkretnym elemencie. I właśnie w projektach energetycznych to zwykle rozróżnia dobry układ od tego, który grzeje się bez powodu.
Dlaczego ma znaczenie w instalacjach i fotowoltaice
W instalacjach elektrycznych, a szczególnie w PV i zasilaniu akumulatorowym, opór staje się problemem wtedy, gdy zamienia energię w ciepło albo powoduje spadek napięcia. Ja najpierw patrzę na trasy przewodów i styki, bo to właśnie tam najczęściej uciekają waty, których potem nie widać na pierwszy rzut oka.
Przykład jest prosty: jeśli przez połączenie płynie 15 A, a jego opór wynosi 0,1 Ω, to spadek napięcia wynosi 1,5 V, a straty mocy 22,5 W. Przy 30 A ta sama wartość oporu daje już 90 W strat. To nie jest drobiazg, tylko energia zamieniana w ciepło w jednym punkcie instalacji. W dłuższej perspektywie prowadzi to do przegrzewania złączy, starzenia izolacji i gorszej sprawności całego układu.
| Miejsce w instalacji | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Przewody DC | Długość i przekrój | Decydują o spadku napięcia i stratach |
| Złącza i zaciski | Dokręcenie, czystość, korozja | Słaby styk szybko się nagrzewa |
| Połączenia akumulatorów | Stan końcówek i mostków | Wpływa na sprawność ładowania i rozładowania |
| Łańcuchy modułów PV | Ciągłość toru prądowego | Chroni przed stratami i lokalnym przegrzaniem |
W obiektach z fotowoltaiką ma to jeszcze jeden wymiar: długi odcinek przewodu albo słaby zacisk potrafi obniżyć uzysk bez żadnego widocznego alarmu. Niby wszystko działa, a jednak system produkuje mniej niż powinien. Kiedy widzę taki przypadek, sprawdzam najpierw elementy o największym prądzie i najdłuższych trasach, bo tam opór kosztuje najwięcej. Zostaje jeszcze najpraktyczniejsza część: typowe błędy, które fałszują wynik albo prowadzą do złych wniosków.
Gdzie najłatwiej popełnić błąd
Najczęstszy błąd to mylenie oporu konkretnego elementu z cechą materiału. Jeśli ktoś porównuje dwa przewody bez uwzględnienia długości i przekroju, wyciąga z wyniku zły wniosek. Drugi klasyk to przekonanie, że niski opór zawsze jest czymś dobrym. Nie jest - rezystor, bocznik pomiarowy czy grzałka mają określony opór właśnie po to, żeby układ działał tak, jak trzeba.
- Pomiar bez odłączenia zasilania.
- Odczyt bez uwzględnienia temperatury.
- Ignorowanie oporu styków i złącz.
- Zakładanie, że multimetr pokaże wszystko równie dobrze w każdym zakresie.
- Traktowanie obwodu prądu przemiennego tak samo jak prostego układu DC, mimo że dochodzi impedancja.
W prądzie przemiennym sama wartość oporu nie opisuje całej sytuacji, bo w grę wchodzą jeszcze elementy pojemnościowe i indukcyjne. To właśnie dlatego dwa układy z podobnym wynikiem omomierza mogą zachowywać się inaczej pod obciążeniem. Jeśli ktoś projektuje albo serwisuje instalację, lepiej od razu sprawdzać, czy mierzy tylko opór, czy też cały tor przepływu energii. Takie doprecyzowanie oszczędza więcej czasu niż kolejny, pozornie „dokładniejszy” pomiar.
Co warto zapamiętać, gdy liczysz straty i dobierasz przewody
- Jeśli rośnie temperatura przewodów, najpierw sprawdzam przekrój i styki, a dopiero potem szukam bardziej skomplikowanych przyczyn.
- Jeśli w instalacji DC pojawia się spadek napięcia, liczę go ze wzoru ΔU = I × R, bo to najszybciej pokazuje, gdzie ginie energia.
- Jeśli wynik pomiaru wygląda podejrzanie, odizolowuję badany element od reszty układu i powtarzam test w prostszym układzie.
W praktyce właśnie te trzy kroki pozwalają odróżnić zdrowy element od problemu w połączeniu albo w samym materiale. Gdy opór, spadek napięcia i straty ciepła zaczynają do siebie pasować, łatwiej podjąć dobrą decyzję projektową albo serwisową. To zwykle wystarcza, by ograniczyć przegrzewanie, poprawić sprawność i uniknąć kosztownych poprawek później.
