Najkrócej: szereg buduje napięcie, równoległy daje niezależność
- W układzie szeregowym przez wszystkie elementy płynie ten sam prąd, a napięcie dzieli się między odbiorniki.
- W układzie równoległym napięcie na każdej gałęzi jest takie samo, a prąd dzieli się między gałęzie.
- Przy odbiornikach szereg zwiększa opór zastępczy, a równoległe połączenie go zmniejsza.
- Przy źródłach energii szereg podnosi napięcie, a równoległe połączenie zwiększa pojemność użytkową w amperogodzinach.
- W fotowoltaice szereg zwykle podnosi napięcie stringu, a równoległe połączenie podnosi prąd całej gałęzi.
- Dobór układu zależy od tego, czy ważniejsza jest odporność na awarię, wyższe napięcie, czy większa wydajność prądowa.

Jak rozpoznać układ szeregowy i równoległy na pierwszy rzut oka
Najprościej patrzę na ścieżkę przepływu prądu. W układzie szeregowym elementy stoją jeden za drugim, więc prąd ma tylko jedną drogę. W układzie równoległym powstają osobne gałęzie, czyli prąd może płynąć kilkoma torami naraz. Ta różnica brzmi banalnie, ale w praktyce zmienia wszystko: od jasności żarówki po działanie całej instalacji.
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Droga prądu | Jedna, wspólna dla wszystkich elementów | Wiele gałęzi, każda ma własną drogę |
| Natężenie prądu | Takie samo w każdym elemencie | Dzieli się między gałęzie |
| Napięcie | Rozkłada się na kolejne elementy | Takie samo na każdej gałęzi |
| Awaria jednego elementu | Często przerywa pracę całego obwodu | Zwykle nie zatrzymuje pozostałych gałęzi |
| Typowy efekt | Większe napięcie lub większy opór zastępczy | Większa niezależność i niższy opór zastępczy |
Jeśli lubisz prostą analogię, to w szeregu elementy idą w jednej kolejce, a w równoległym każdy ma własne przejście. Sam schemat to jednak dopiero początek, bo prawdziwa różnica wychodzi dopiero wtedy, gdy policzymy prąd, napięcie i opór.
Co dzieje się z prądem, napięciem i oporem
Tu zaczyna się część, która naprawdę pomaga zrozumieć obwody. W szeregu prąd jest taki sam przez wszystkie elementy, natomiast napięcie dzieli się między nimi. W równoległym układzie jest odwrotnie: napięcie pozostaje takie samo na każdej gałęzi, a prąd rozdziela się zgodnie z oporem poszczególnych ścieżek.
Dla odbiorników
Dla rezystorów i innych odbiorników zasada jest prosta: w szeregu opory się sumują, a w równoległym układzie opór zastępczy maleje. Dwa rezystory po 10 Ω połączone szeregowo dadzą łącznie 20 Ω. Te same dwa rezystory połączone równolegle dadzą 5 Ω. Przy napięciu 12 V oznacza to odpowiednio około 0,6 A prądu w szeregu i 2,4 A w równoległym połączeniu. To dobry przykład, bo od razu widać, że układ równoległy „otwiera” obwód na większy pobór prądu.
| Przykład | Szeregowo | Równolegle |
|---|---|---|
| Dwa rezystory 10 Ω | 20 Ω | 5 Ω |
| Prąd przy 12 V | 0,6 A | 2,4 A |
| Efekt praktyczny | Mniejszy prąd, większy spadek napięcia na elementach | Większy całkowity prąd, ale to samo napięcie na gałęziach |
Warto też pamiętać o prostym skutku ubocznym: jeśli jeden element w szeregu się przerwie, cały obwód przestaje działać. W równoległym układzie awaria jednej gałęzi zwykle nie wyłącza reszty. To właśnie dlatego ten drugi układ tak często wybiera się tam, gdzie liczy się ciągłość pracy.
Przeczytaj również: Aluminium przewodzi prąd - kiedy jest lepsze niż miedź?
Dla źródeł energii
Przy bateriach i akumulatorach zasada jest podobna, ale odczytujemy ją trochę inaczej. Dwa akumulatory 12 V połączone szeregowo dadzą 24 V, przy zachowaniu tej samej pojemności w amperogodzinach. Te same akumulatory połączone równolegle zostają przy 12 V, ale zwiększa się ich użyteczna pojemność, więc układ może dłużej zasilać odbiornik. Tu ważny jest jeden warunek: najlepiej łączyć elementy identyczne, o podobnym stanie naładowania i zbliżonym zużyciu. Inaczej pojawiają się prądy wyrównawcze, które potrafią mocno obciążyć ogniwa.
Ja w takich układach zawsze patrzę nie tylko na napięcie końcowe, ale też na to, czy bateria ma oddać większy prąd, czy po prostu pracować dłużej. To zwykle rozstrzyga wybór szybciej niż sama teoria. A kiedy ten mechanizm jest już jasny, można spokojnie przejść do decyzji: który układ wybrać w praktyce.
Kiedy lepiej wybrać szereg, a kiedy równoległy układ
Wybór nie polega na tym, który układ jest „lepszy”, tylko na tym, który pasuje do celu. W szeregu łatwiej podnieść napięcie, w równoległym łatwiej zachować niezależność odbiorników i zwiększyć wydajność prądową. To dwie różne odpowiedzi na dwa różne problemy.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Chcesz uzyskać wyższe napięcie z kilku źródeł | Szeregowy | Napięcia się sumują |
| Chcesz, by każde urządzenie działało niezależnie | Równoległy | Awaria jednej gałęzi nie zatrzymuje reszty |
| Masz odbiorniki wymagające tego samego napięcia | Równoległy | Każda gałąź dostaje pełne napięcie zasilania |
| Projektujesz prosty dzielnik napięcia lub ciąg elementów o wspólnym prądzie | Szeregowy | Prąd jest wspólny dla całego toru |
| Chcesz zwiększyć pojemność akumulatorowego magazynu energii | Równoległy | Wzrasta łączna zdolność do oddawania prądu |
W praktyce nie wybieram układu „na oko”. Najpierw sprawdzam, czego potrzebuje odbiornik: napięcia, prądu czy odporności na przerwę w jednej części. Dopiero potem dobieram sposób połączenia. To brzmi prosto, ale właśnie ten krok najczęściej oszczędza późniejszych problemów.
Dlaczego w fotowoltaice wybór ma aż tak duże znaczenie
W instalacjach PV temat robi się szczególnie ważny, bo po stronie modułów pracujemy na prądzie stałym, a dobór połączenia wpływa na napięcie stringu, prąd całej gałęzi i straty w przewodach. W szeregu rośnie napięcie, więc łatwiej wejść w zakres pracy falownika lub regulatora MPPT, czyli układu śledzącego punkt maksymalnej mocy modułów. Równoległe połączenie podnosi prąd, co bywa korzystne przy krótszych trasach lub tam, gdzie trzeba pilnować limitu napięcia, ale jednocześnie wymusza większą uwagę na przekroje kabli i zabezpieczenia.
Weźmy prosty przykład: dwa moduły o parametrach około 41 V i 9,8 A każdy. Połączenie szeregowe da około 82 V i 9,8 A, czyli wyższe napięcie przy tym samym prądzie. Połączenie równoległe da około 41 V i 19,6 A, czyli to samo napięcie, ale znacznie większy prąd. Moc całkowita w idealnych warunkach pozostaje zbliżona, ale sposób transportu tej energii już nie. I właśnie to robi różnicę przy doborze kabla, zabezpieczeń i zgodności z falownikiem.

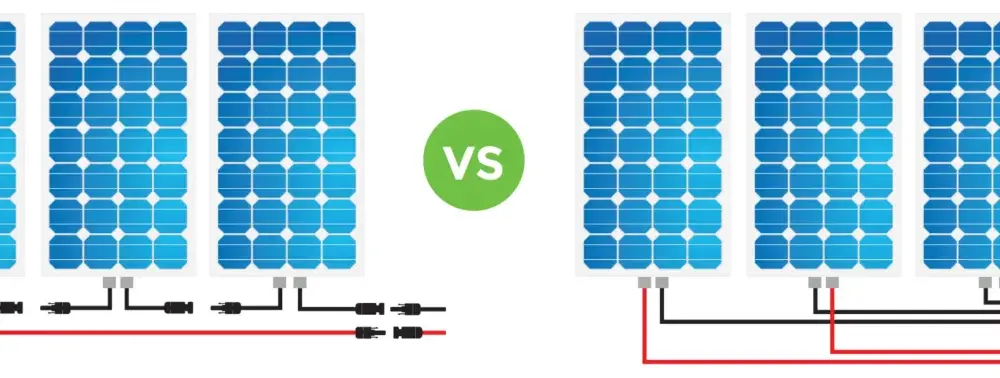

W praktyce instalatorzy bardzo często łączą oba sposoby: najpierw kilka modułów w szereg, a potem całe stringi równolegle. Taki układ mieszany pozwala dojść do właściwego napięcia roboczego i jednocześnie zwiększyć wydajność całego pola. Trzeba jednak uważać na zacienienie, bo w szeregu jeden słabszy moduł potrafi zaniżyć pracę całego łańcucha. Pomagają tu bypass diodes, czyli diody obejściowe, które pozwalają ominąć zacienione fragmenty modułu i ograniczyć straty.
Jeśli mam wskazać jedną rzecz, na którą warto patrzeć przed podłączeniem paneli, to nie jest nią „ile watów ma zestaw”, tylko zakres wejściowy urządzenia, które ten zestaw ma obsłużyć. To zwykle rozstrzyga, czy lepszy będzie szereg, równoległy układ, czy konfiguracja mieszana. A kiedy to już wiemy, zostaje jeszcze ostatni obszar, na którym najłatwiej popełnić kosztowny błąd.
Najczęstsze błędy, które psują cały obwód
W wielu instalacjach problem nie wynika z samej teorii, tylko z drobnych zaniedbań. Najczęściej widzę te same pomyłki:
- Mieszanie różnych akumulatorów lub paneli - elementy o innych parametrach pracują nierówno, więc jeden zaczyna ograniczać drugi.
- Brak sprawdzenia limitów napięcia i prądu - urządzenie może przyjąć mniej, niż daje źródło, nawet jeśli „na papierze” wszystko wygląda dobrze.
- Zbyt mały przekrój przewodów - szczególnie w układach równoległych, gdzie prąd rośnie szybciej niż wielu osobom się wydaje.
- Ignorowanie skutków uszkodzenia jednego elementu - w szeregu przerwa zatrzymuje całość, w równoległym obwodzie może pojawić się nierówny rozkład obciążenia.
- Mylenie mocy z napięciem - sama liczba watów nie mówi jeszcze, czy układ da się bezpiecznie podłączyć do konkretnego urządzenia.
Ja zaczynam od tabliczki znamionowej i dopiero później przechodzę do schematu. To nie jest formalność, tylko najprostszy sposób, by uniknąć przegrzania przewodów, zadziałania zabezpieczeń albo utraty części energii. W praktyce te błędy są droższe niż chwila sprawdzenia parametrów.
Co sprawdzić przed pierwszym podłączeniem
Jeżeli chcesz podejść do tematu rozsądnie, przed montażem sprawdź trzy rzeczy: wymagane napięcie odbiornika, dopuszczalny prąd całego toru i to, czy awaria jednej części ma wyłączać całość, czy tylko jedną gałąź. Te trzy odpowiedzi zwykle wystarczają, żeby odróżnić dobry wybór od ryzykownego skrótu.
- Jeśli potrzebujesz wyższego napięcia, zacznij od układu szeregowego.
- Jeśli potrzebujesz większej niezależności i stabilnego napięcia na odbiornikach, wybierz układ równoległy.
- Jeśli pracujesz z fotowoltaiką, porównaj napięcie stringu z zakresem MPPT i maksymalnym napięciem wejściowym falownika.
- Jeśli łączysz akumulatory, dobieraj tylko podobne egzemplarze i najlepiej zbliżone stanem naładowania.
Dla mnie praktyczna zasada jest prosta: szereg służy do budowania napięcia, równoległy do budowania wydajności prądowej i niezależności. Gdy patrzysz na obwód przez ten filtr, większość decyzji staje się oczywista, a cały układ łatwiej zaprojektować tak, by działał stabilnie i bez zbędnych strat.
