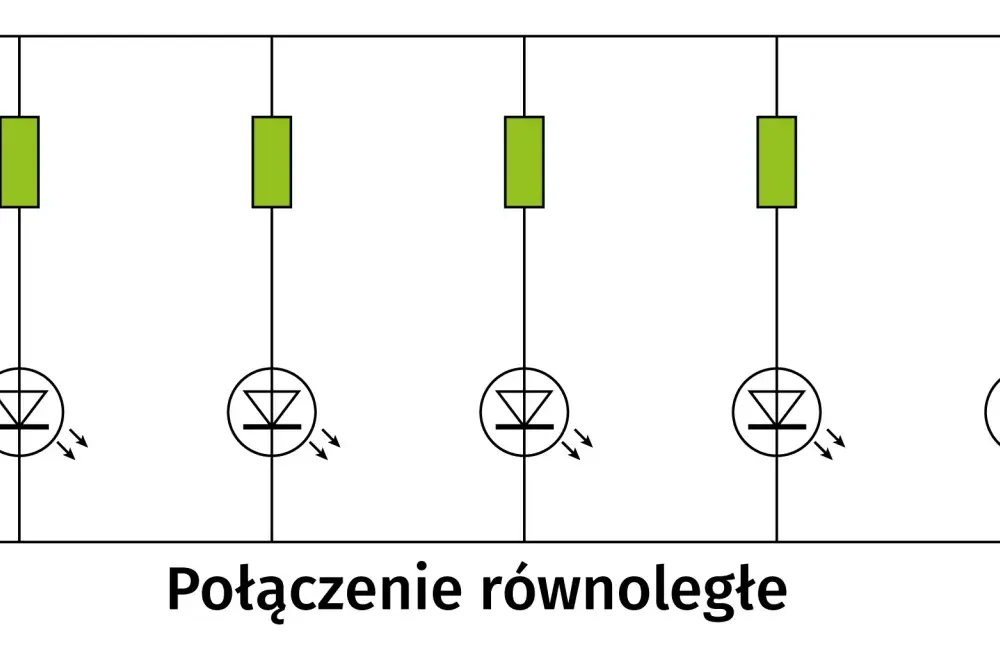

W układach zasilania, ładowania i instalacjach fotowoltaicznych pojedynczy element potrafi zdecydować o sprawności całego toru energii. To właśnie dioda pilnuje kierunku przepływu prądu, chroni przed cofnięciem energii i pomaga ograniczać skutki błędnego podłączenia. W tym tekście wyjaśniam, jak działa, gdzie ma sens w energetyce, jak ją dobierać i kiedy lepiej postawić na nowsze rozwiązania o mniejszych stratach.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Ten element przewodzi w kierunku zgodnym i blokuje przepływ w przeciwnym, ale nigdy nie robi tego idealnie bez strat.
- W energetyce liczą się przede wszystkim spadek napięcia, prąd ciągły, napięcie wsteczne i odprowadzanie ciepła.
- W instalacjach PV i układach bateryjnych chroni przed cofnięciem energii oraz ogranicza skutki zacienienia lub błędnej polaryzacji.
- W układach z dużym prądem niskonapięciowym każdy dodatkowy ułamek wolta zamienia się w wyraźną stratę mocy.
- W wielu nowoczesnych projektach klasyczne rozwiązania coraz częściej zastępuje się układami opartymi o MOSFET, bo dają mniejsze straty cieplne.
Jak działa ten element i dlaczego nie jest tylko prostym „zaworem” dla prądu
W praktyce wszystko zaczyna się od złącza półprzewodnikowego. Gdy napięcie jest przyłożone w kierunku zgodnym, bariera potencjału maleje i nośniki ładunku mogą swobodniej przepływać. Gdy polaryzacja się odwraca, bariera rośnie, a przepływ zostaje mocno ograniczony. To prosta zasada, ale jej konsekwencje są bardzo konkretne: spadek napięcia, wydzielanie ciepła i ograniczenia w pracy z szybkim przełączaniem.
Przewodzenie w kierunku zgodnym
W kierunku przewodzenia element nie zachowuje się jak idealny przewód. Zawsze pojawia się pewien spadek napięcia, który zależy od technologii i prądu. W krzemowych wersjach prostowniczych zwykle mówimy o około 0,6-1,1 V, w Schottky często o 0,15-0,45 V, a w układach wysokiego napięcia trzeba liczyć się z inną charakterystyką pracy i większym naciskiem na odporność termiczną niż na minimalny spadek. Z mojego doświadczenia to właśnie ten pozornie mały spadek najszybciej „zjada” sprawność w urządzeniach energetycznych.
Blokada w kierunku przeciwnym
W kierunku zaporowym element ma zatrzymać przepływ energii, ale w rzeczywistości zawsze występuje niewielki prąd upływu. Im wyższa temperatura, tym zwykle większy ten efekt. Przy zbyt wysokim napięciu następuje przebicie, które w zwykłych układach jest niepożądane, a w zabezpieczeniach takich jak Zener czy TVS bywa wykorzystywane świadomie do ograniczania przepięć. To ważne rozróżnienie, bo jeden typ ma przewodzić „zawsze”, a drugi ma się uaktywnić dopiero w sytuacji awaryjnej.
W energetyce ta różnica ma ogromne znaczenie, bo układ często pracuje długo, przy dużych prądach i w podwyższonej temperaturze. Dlatego w następnym kroku patrzę nie na sam symbol w schemacie, ale na to, gdzie ten element naprawdę pracuje i jakie straty generuje.
Gdzie ma największe znaczenie w fotowoltaice i zasilaniu awaryjnym
W urządzeniach energetycznych ten element pojawia się częściej, niż wielu osobom się wydaje. Nie chodzi tylko o klasyczne prostowniki w zasilaczach, ale też o ochronę przed odwrotną polaryzacją, rozdzielanie źródeł energii, obejście zacienionych sekcji paneli i bezpieczne prowadzenie prądu w układach z akumulatorami.
- Fotowoltaika - w modułach PV stosuje się rozwiązania obejściowe, które pomagają ograniczyć straty przy częściowym zacienieniu i zmniejszają ryzyko hot-spotów. W praktyce oznacza to, że zacieniony fragment nie blokuje całego łańcucha w takim stopniu, jak bez tego zabezpieczenia.
- Ładowarki i przetwornice DC/DC - tu liczy się sprawność, bo każdy wat stracony na elemencie prostowniczym zamienia się w ciepło, które trzeba odprowadzić. W systemach niskonapięciowych to bywa krytyczne.
- UPS i zasilanie rezerwowe - element pomaga odcinać cofanie energii między źródłami oraz chroni przed nieprawidłowym podłączeniem baterii. To prosta ochrona, ale bardzo skuteczna.
- Falowniki i sterowniki mocy - w układach z cewkami i silnikami zapewnia drogę dla prądu indukcyjnego po wyłączeniu tranzystora. Bez tego przepięcia potrafią uszkodzić tranzystory mocy.
W instalacjach solarnych największy sens mają rozwiązania, które ograniczają straty bez pogarszania bezpieczeństwa. Dlatego przy kolejnym wyborze nie patrzę już tylko na funkcję ochronną, ale na to, jaki typ rzeczywiście najlepiej pasuje do danego układu.
Jakie odmiany spotyka się w praktyce
Dobór nie sprowadza się do pytania „czy działa”, tylko „jak działa w konkretnych warunkach”. Jedne wersje są tanie i uniwersalne, inne lepiej znoszą szybkie przełączanie, a jeszcze inne w ogóle nie służą do prostowania, tylko do ochrony przed przepięciem. Poniżej zestawiam najważniejsze warianty, z jakimi najczęściej spotykam się w urządzeniach energetycznych.
| Typ | Największa zaleta | Główne ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Prostowniczy krzemowy | Tani, prosty i odporny | Wyższy spadek napięcia i większe straty cieplne | Klasyczne zasilacze, mostki prostownicze, układy 50/60 Hz |
| Schottky | Niski spadek napięcia i szybka praca | Większy prąd upływu i ograniczenia napięciowe | Niskonapięciowe przetwornice, ładowarki, obejście sekcji PV |
| Szybka lub ultrafast | Lepsza praca przy szybkim przełączaniu | Nie daje najniższych strat przewodzenia | Falowniki, PFC, przekształtniki mocy |
| TVS | Bardzo szybka ochrona przed impulsem przepięciowym | Nie służy do normalnego prostowania | Zabezpieczenie linii zasilających i wejść elektroniki |
| Zener | Stabilizacja i ograniczanie napięcia | Wymaga poprawnego doboru mocy i prądu | Układy odniesienia, ochrona przed przepięciem |
| Układ MOSFET do blokady zwrotnej | Znacznie mniejsze straty niż w klasycznym rozwiązaniu szeregowym | Większa złożoność projektu | Redundantne zasilanie, akumulatory, nowoczesne systemy energetyczne |
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: im niższe napięcie i wyższy prąd, tym bardziej opłaca się walczyć o każdy ułamek wolta spadku. To prowadzi wprost do pytania o dobór parametrów, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak dobrać właściwy model do projektu
Ja zwykle zaczynam od czterech parametrów: napięcia wstecznego, prądu ciągłego, strat mocy i warunków termicznych. Dopiero później patrzę na szybkość przełączania i dostępność obudowy. Taki porządek oszczędza wielu pomyłek, bo komponent może wyglądać „wystarczająco mocno” na papierze, a po zamontowaniu grzać się niebezpiecznie już przy normalnej pracy.
Napięcie wsteczne
Nominalne napięcie pracy układu to za mało. W praktyce zostawiam zapas, zwykle co najmniej 20-30 procent ponad maksymalne napięcie, a przy instalacjach z długimi przewodami i możliwymi przepięciami nawet więcej. W systemach PV i bateryjnych margines bezpieczeństwa ma większe znaczenie niż w prostych, laboratoryjnych układach.
Prąd i straty cieplne
Warto patrzeć nie tylko na prąd katalogowy, ale na to, ile mocy element rozproszy przy realnym obciążeniu. Jeśli spadek napięcia wynosi 0,4 V, a prąd 15 A, to strata sięga 6 W. Przy 20 A i 0,5 V robi się już 10 W, czyli tyle, ile potrafi zamienić mały element w grzałkę. To właśnie dlatego w układach niskonapięciowych tak często wybiera się rozwiązania o mniejszym spadku albo zamienniki oparte na MOSFET.
Przeczytaj również: Najlepsze aplikacje do monitorowania fotowoltaiki - uniknij problemów z wydajnością
Temperatura i obudowa
Parametr cieplny bywa ignorowany, a potem wraca w postaci przegrzewania, spadku sprawności i awarii po kilku miesiącach. Jeśli element ma dużą rezystancję termiczną, nawet umiarkowana strata mocy może podnieść temperaturę złącza o dziesiątki stopni. Dla przykładu: przy 3 W i 30°C/W wzrost może sięgnąć około 90°C, oczywiście zależnie od montażu i chłodzenia. To już różnica między stabilną pracą a układem, który zaczyna żyć własnym życiem.
Gdy te parametry są policzone, warto jeszcze sprawdzić, czy projekt nie zawiera błędów, które najczęściej wychodzą dopiero po uruchomieniu. I właśnie o tym jest następna część.
Najczęstsze błędy przy montażu i serwisie
Najwięcej problemów widzę tam, gdzie projektant albo serwisant zakłada, że „to tylko prosty element”. W urządzeniach energetycznych prostota bywa zdradliwa, bo jeden źle dobrany komponent potrafi obniżyć sprawność całego układu albo wywołać awarię po nagrzaniu.
- Dobór wyłącznie pod prąd - bez analizy strat i temperatury. To najprostsza droga do przegrzewania.
- Ignorowanie szybkiego przełączania - w układach impulsowych wolniejszy typ może generować większe straty i zakłócenia.
- Zbyt mały zapas napięcia - szczególnie w instalacjach z panelami, przewodami o dużej długości i długimi liniami DC.
- Brak kontroli temperatury obudowy - jeśli element pracuje blisko granicy, żywotność spada szybciej, niż pokazuje to sam schemat.
- Zakładanie, że niższy spadek zawsze oznacza lepszy wybór - Schottky ma mniejsze straty, ale zwykle większy upływ i inne ograniczenia napięciowe.
- Pominięcie jakości połączeń i chłodzenia - nawet dobry komponent nie uratuje źle zaprojektowanej ścieżki termicznej.
W serwisie najczęściej widać skutki tych samych błędów: przepalone elementy, odbarwione laminaty, uszkodzone sekcje przy zacienieniu albo objawy niestabilnej pracy pod obciążeniem. To wszystko da się ograniczyć, jeśli patrzy się na układ energetyczny jako na całość, a nie na pojedynczy symbol na schemacie.
Co zapamiętać przed doborem elementu do instalacji energetycznej
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to brzmi ona tak: wybieraj rozwiązanie pod realny profil pracy, a nie pod nazwę z katalogu. W fotowoltaice i układach bateryjnych liczą się nie tylko parametry elektryczne, ale też ciepło, sposób montażu i to, czy straty będą pracowały przez 10 minut, czy przez 10 lat.
- W niskich napięciach i dużych prądach każdy dodatkowy spadek robi różnicę w sprawności.
- W PV trzeba brać pod uwagę zacienienie, przepływ zwrotny i ochronę sekcji modułu.
- W zasilaniu awaryjnym ważna jest blokada cofania energii oraz odporność na błędną polaryzację.
- W układach impulsowych należy pilnować szybkości przełączania i strat przy odzyskiwaniu ładunku.
Na poziomie projektu najwięcej zyskuje się nie przez „mocniejszy” element, tylko przez lepsze dopasowanie technologii do konkretnego zadania. Jeśli układ ma pracować długo, stabilnie i z wysoką sprawnością, to właśnie ten wybór najczęściej robi największą różnicę.
